樹莓派默認是不帶顯示屏的，如果想要查看系統的一些資訊，需要使用電腦登錄到樹莓派，或者通過 HDMI 連接外接顯示幕查看，這樣做總是有點麻煩，我們可以通過外接一個 OLED 屏來顯示一些關鍵引數或者圖片，本文將詳細介紹操作方法，
OLED 模組介紹
OLED 屏主要有兩種：128×32 和 128×64 ，主要顏色是白、黃、藍，OLED 屏的特點是功耗低，價格便宜，使用 I2C 介面與主機連接，本文所使用的是 128×64 尺寸的螢屏，外形如下：

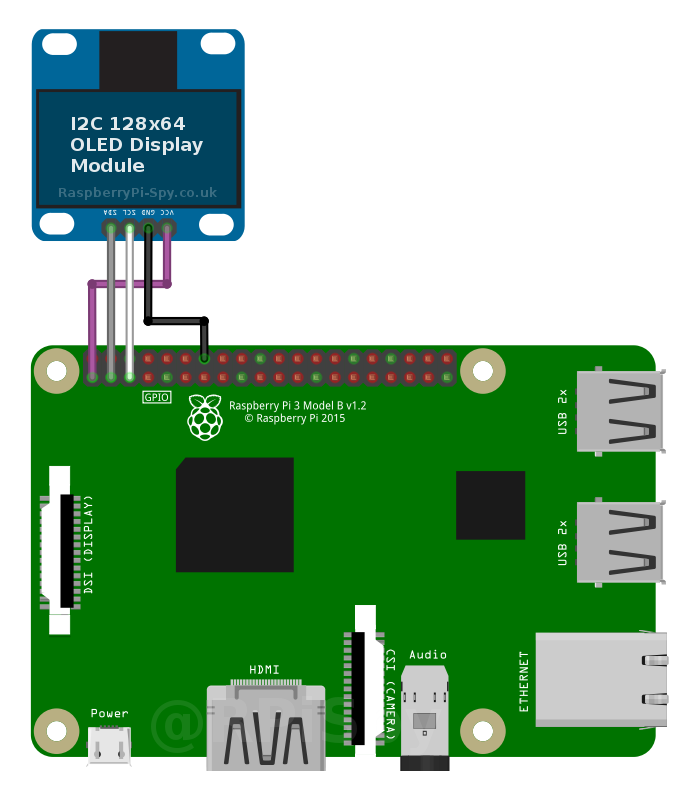

它的介面很簡單，只有 4 個 Pin 腳：VCC，GND，SDA，SCL，所以它與樹莓派的連接也很簡單，如下圖所示（本文使用樹莓派 3B）：
開啟 I2C 介面
樹莓派默認是不開啟 I2C 介面的，所以我們需要手動打開它，執行以下命令：
$ sudo apt-get install -y python-smbus
$ sudo apt-get install -y i2c-tools
$ sudo raspi-config
然后按以下動圖方式開啟 I2C 功能，
安裝 OLED 屏的 Python 庫
為了在 OLED 屏上顯示文字或影像，我們需要使用到 Adafruit 的 Python 庫，這個庫支持所有的 SSD1306 相關的顯示屏，包括 128×32 和 128×64 螢屏，
首先我們需要下載這個庫：
$ git clone https://github.com/adafruit/Adafruit_Python_SSD1306.git
然后進入到目錄，再進行安裝：
$ cd Adafruit_Python_SSD1306
$ sudo python3 setup.py install # 如果使用 Python2 ，則使用對應命令
找到 OLED 模組地址
安裝好 Python 庫之后，我們可以使用 i2cdetect 命令來找到 OLED 屏的物理地址：
$ i2cdetect -y 1
我們會得到類似這樣的輸出：
不同的模組可能得到不同的輸出，這里我們的 I2C 地址就是 0x3C，如果你使用的是初代樹莓派（256MB的樹莓派1代B），那么需要使用下面的命令：
$ i2cdetect -y 0
使用 OLED 屏顯示影像及文字
在剛剛下載的那個庫檔案里，有一個 examples 目錄，在那個目錄里，我們可以看到以下內容：
- animate.py
- buttons.py
- image.py
- shapes.py
- stats.py
這幾個檔案我們可以直接運行，比如：
$ python3 shapes.py

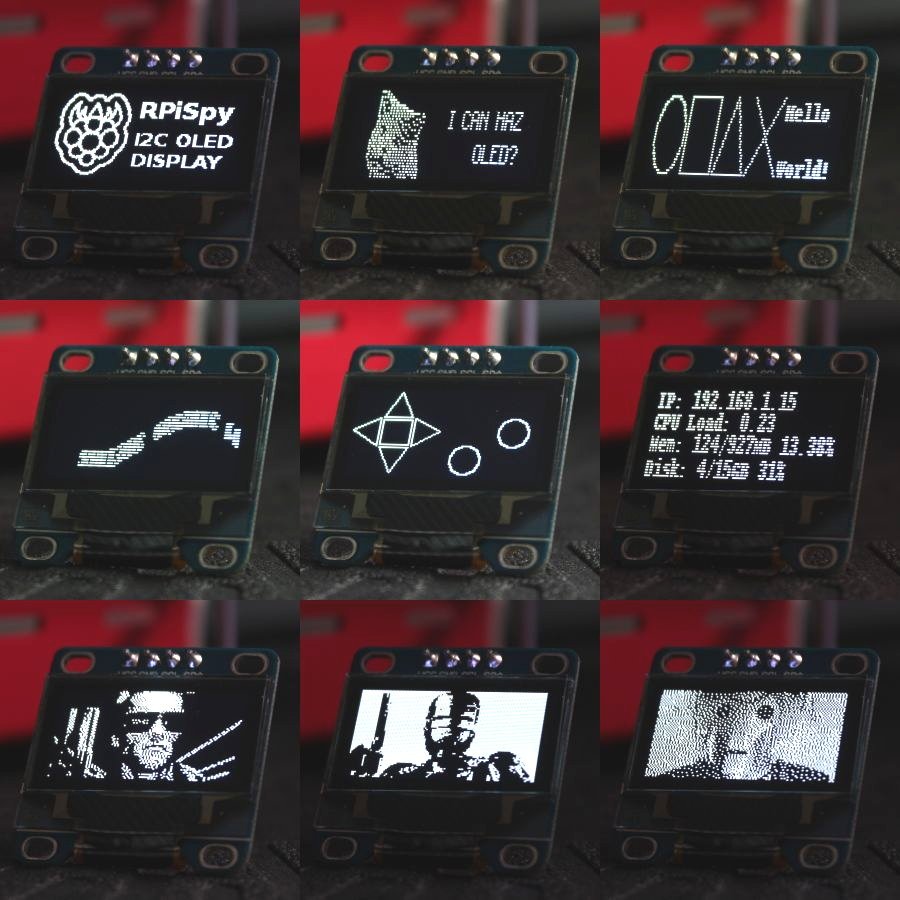

這幾個檔案運行的結果如下圖示：
螢屏尺寸適配
以上的幾個示例檔案里，它們都默認你的螢屏尺寸是 128×32 ，但它們依然可以跑在 128×64 的螢屏上，如果我們想要看得更舒服一點，我們可以將尺寸進行適配，
在每個 Python 檔案里，都有下面這么一段代碼：
這里也寫得很清楚了，上下兩行代碼分別代表 128×32 和 128×64 的螢屏，使用何種尺寸的螢屏，只需將對應的代碼前面的 # 去掉即可，
