我們程式員在作業生活中，有很多場合下需要繪制圖表，比如PPT里的圖表，學習筆記的一些助記圖，還有最常見的，作業中大量使用的流程圖，

在 Window 下，我們有很多好用的工具，比如 Visio 、 EA 等等，這些軟體也很好用，但都有個缺點，那就是太復雜，我們需要一定的美工基礎，還要學很多軟體操作，才能畫出一張很簡單的流程圖，

而且，更要命的是，一旦需求發生變動，很不好修改，往往牽一發而動全身，所以經常在聽到需求變更的時候，良許就脊背一涼……

后來，在大神的介紹下，良許開始使用一個神器，這個神器不需要你懂美工，也不太需要懂軟體操作，繪圖的程序跟你寫軟體的程序差不多，短短的幾行代碼，就能把你頭腦里的想法表現出來，

而且，不用擔心布局，不用擔心修改，甚至都不用滑鼠，也給制作出相當精美的作品！

這個神器就是：dot 命令！

這個神器還有個圖形界面版，叫 Graphviz ，但良許習慣了命令列，一般是在命令列下完成的，

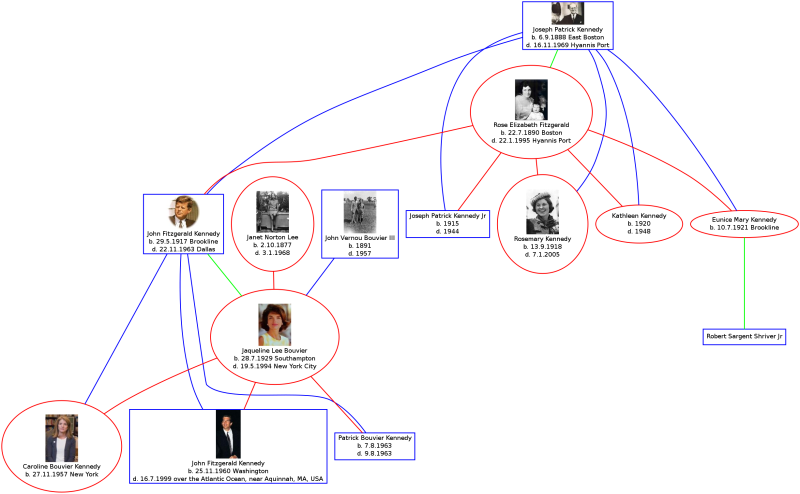

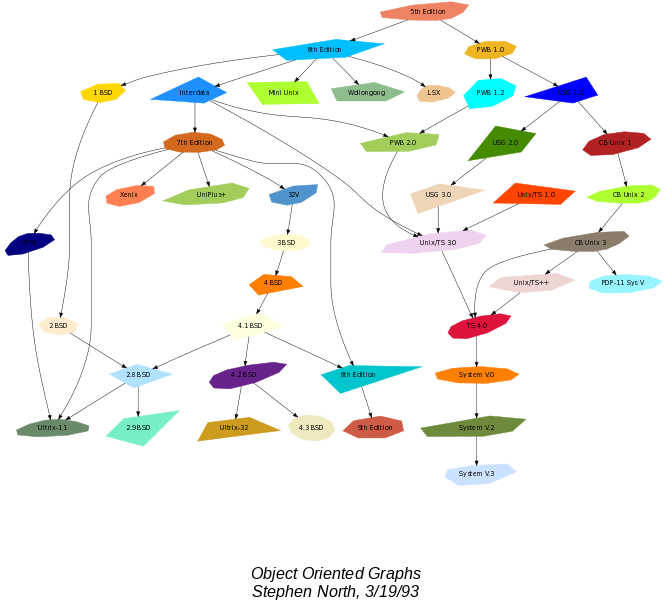

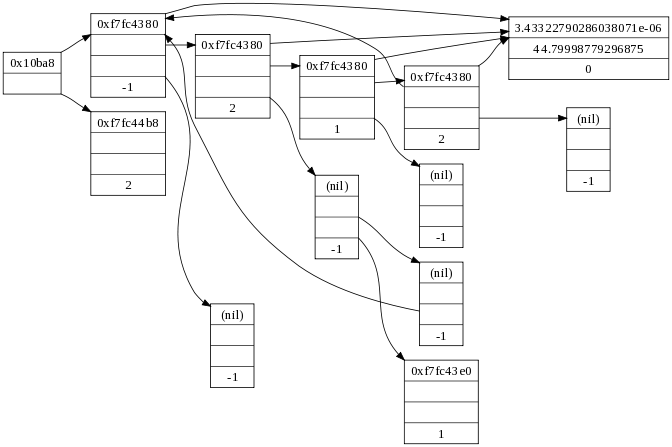

我們先來看下它能做什么，以下幾個圖片選自它的官網：

這只是其中的幾張圖而已，更多圖片可以去它的官網查看：

http://www.graphviz.org

這個軟體非常強大，如果掌握得好的話，可以畫出非常好看的作品，而且還不怕產品經理改需求，但是，在大多數情況下，我們不太需要用到它的高級功能，往往一些很基礎的功能就可以應付我們作業中的 80% 以上的需求了，

這個軟體的安裝很簡單，只需執行以下命令即可：

sudo apt install graphviz

稍等一小會兒，就安裝成功了，然后，就可以愉快地玩耍啦~

我們先來看看一個 Hello world 水平的作品，

首先，在任意位置創建一個 test.dot 檔案（當然也可以叫其它名字），檔案的內容如下：

graph g{
     "Hello" -- "world"
}

然后，執行以下命令：

dot -Tpng -o test.png test.dot

之后，就在當前目錄下生成了下面這幅最簡單的圖片了，是不是非常簡單？

我們來簡單介紹下 DOT 命令的語法，在 test.dot 檔案里，graph 表示的是這幅圖是 無向圖，也就是連接線是沒有箭頭的，與之對應的是 digraph ，表示 有向圖 ，連接線是有箭頭的，

而圖片的描述，是在 {} 里進行，并且也支持注釋，注釋風格與 C 語言類似，// 用于單行注釋， /**/ 用于多行注釋，

前文提到，dot 命令十分強大，這里只介紹它的最基本的一些用法，而學會這些最基本的命令，就可以應對 80% 左右的作業，更多高級用法可以參考它的官網，

節點

類似于腳本語言，節點無需申明就可以直接使用，而對于節點，我們一般設定它的以下幾個屬性：

shape 形狀
label 標簽
style 型別，填充還是非填充
color 線條顏色
fillcolor 填充顏色

這些屬性是在節點后的一對方括號 [] 里設定的，很多情況下，我們的節點屬性是完全相同的，那么我們可以定義一個 node ，并對它進行設定，那么圖形里所有節點屬性都跟 node 一樣，如果某個節點想搞特殊，只需單獨對它進行設定即可，

graph g{
    node [shape = "box", style = "filled", color = "red", fillcolor = "green"]   //設定節點的默認形狀，型別，顏色，填充顏色
    a [shape = "ellipse", fillcolor = "yellow", label = "Hello"]    //對某個節點進行單獨設定
    b [label = "world"]
    a -- b
    a -- c     //不對c進行設定，使用默認屬性
    d [shape = "circle"，label = "cicle"]	//d單獨設定屬性
    c -- d
}

連接線

連接線依照有無箭頭分為有向邊和無向邊，它的常用屬性有如下：

style 型別，實線還是虛線
color 連接線顏色
label 標簽
labelfontcolor 標簽字體顏色
headlabel 起始標簽內容
taillabel 結束標簽內容
decorate 標簽與連接線之間有連線標注

對于有向邊，還可以設定起點及終點的位置，用 e, s, w, n 表示 東南西北 ，也可以組合來表示，詳細請看下面實體，

和節點類似，連接線也可以設定默認屬性，用 edge 表示，如果不使用默認屬性的話，也可以自定義屬性，

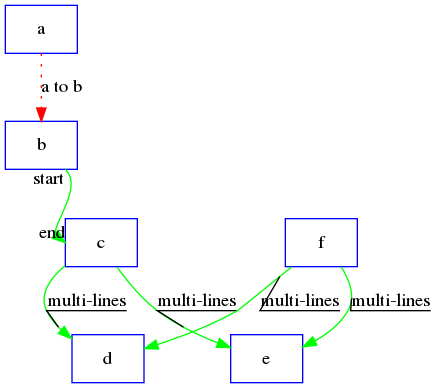

digraph edge_settings {
    edge [color = "green", decorate = false]        //設定邊的默認屬性
    node [shape = "polygon", sides = 4, color = "blue"]
    a -> b [style = "dotted", color = "red", label = "a to b"]  //設定style、color、label
    b: se -> c: w [headlabel = "end",  taillabel = "start"]     //設定邊從b的“東南方”出發，從c的“西方”結束，設定有向邊起點和終點的label
    {c, f} -> {d, e} [label = "multi-lines", decorate = true]    //可以用這種方式同時畫多條邊
}

圖

DOT語言可以描述無向圖和有向圖兩種圖，graph標識無向圖，digraph標識有向圖，對于圖的屬性設定，常用的有以下一些：

size 尺寸
label 標簽
labelloc 標簽位置，通常設定為 t （頂），或 b （底）
labeljust 標簽對齊，比如左對齊、右對齊、居中，等等
bgcolor 背景顏色
rankdir 布局，比如從左往右，或者從上往下

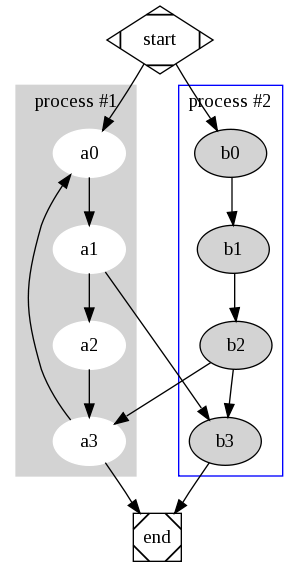

圖里面還可以包含子圖，子圖必須以 cluster 作為前綴開始，比如官網首頁上的圖，即本文第一張圖，就是圖里包含子圖，它的原始碼如下：

digraph graph_settings {
    start [shape = "Mdiamond"]
    end [shape = "Msquare"]

    subgraph cluster_sub1 {
        label = "process #1"
        labelloc = "t"
        bgcolor = "gray55"
        node [style = "filled", color = "white"]
        a0 -> a1 -> a2 -> a3 -> a0
    }
    subgraph cluster_sub2 {
        label = "process #2"
        labelloc = "t"
        color = "blue"
        node [style = "filled", color = "black", fillcolor = "gray55"]
        b0 -> b1 -> b2 -> b3
    }

    start -> {a0, b0}
    a1 -> b3
    b2 -> a3
    {a3, b3} -> end
}

小結

利用 dot 命令來繪圖，非常省事，也非常靈活，對于設計菜鳥而言，簡直不能太方便！它的功能十分強大，本文所介紹的只是它非常常用，但也是非常實用的一些基本功能，掌握這些功能就能應對作業中絕大部分的場景，但想要做出更加炫酷的效果，還需要再細細研究它官網的資料，
