實驗目的： 理解并掌握 led 燈的點亮原理；
理解并掌握單片機的 C 語言編程方法；
理解并掌握單片機位操作與埠操作的方法；
實驗模塊：核心板+8 位流水燈與獨立按鍵模塊

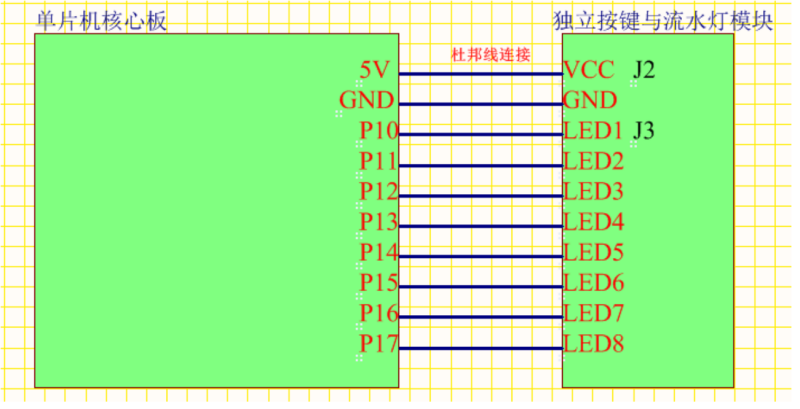

模塊連接圖：

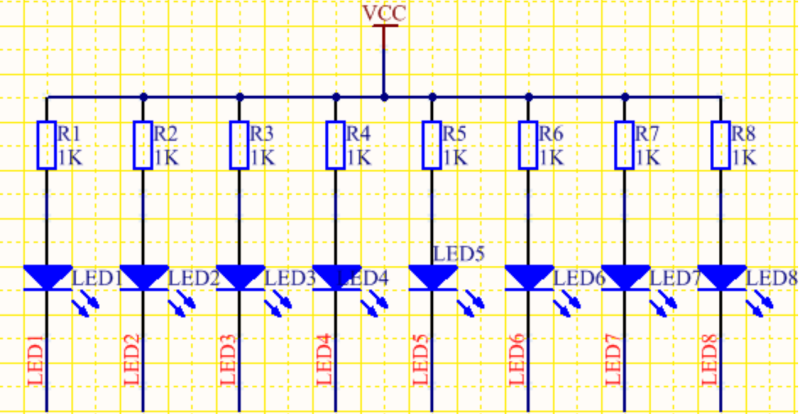

電路原理圖：
電路原理：將8位流水燈LED1——LED8的陰極與單片機的I/O口P1埠相連，當單片機P1埠相應的位賦低電平時，LED燈被點亮
實驗原始碼：使用單片機的P1口做輸出口，依次全部點亮8位發光二極管，
#include "reg51.h" //包含頭檔案
sbit led=P1^5; //表示用led等效于P1^5, P1^0就是指頭檔案里定義的P1暫存器的第5BIT #define uchar unsigned char
#define uint unsigned int //延時函式
//************************************************************************************************** delay(uint time) //int型資料為16位,所以最大值為65535
{
uint i,j; //定義變數i,j,用于回圈陳述句
for(i=0;i<time;i++) //for回圈,回圈50*time次
for(j=0;j<50;j++); //for回圈,回圈50次
} //**************************************************************************************************
//主函式
//**************************************************************************************************
void main() //主函式
{
uchar i,j; //定義變數i,j;
while(1) //進入while死回圈
{
j=0xfe; //0xfe即為二進制1111 1110,即最低位為0,其他位為1
for(i=0;i<8;i++) //進入for回圈,回圈8次
{
P1=j; //依次點亮8位LED
delay(5000); //延時，修改延時即可修改時間間隔
j<<=1; //j左移1位，j<<=1等效于j=j<<1
}
}
}
