痞子衡嵌入式半月刊：第 6 期

這里分享嵌入式領域有用有趣的專案/工具以及一些熱點新聞，農歷年分二十四節氣，希望在每個交節之日準時發布一期，

本期刊是開源專案（GitHub: JayHeng/pzh-mcu-bi-weekly），歡迎提交 issue，投稿或推薦你知道的嵌入式那些事兒，

上期回顧 ：《痞子衡嵌入式半月刊：第 5 期》

嘮兩句

今天是谷雨，春季的最后一個節氣，新冠疫情雖然還沒有徹底結束，但是各行各業都在慢慢恢復了，還是喜歡忙忙碌碌又生機勃勃的日子，

本期共收錄 1條資訊、3個專案、2個工具、1個RT產品，希望對你有幫助！

資訊類

1、ZLG推出一款擁有高性能、功能全面、智能美觀的86盒智能面板完整解決方案

隨著物聯網等新興市場的成長，智能面板作為智慧場景的終端正走進千家萬戶，ZLG傾力推出一款基于RT1052硬體平臺、AWorksOS+AWTK軟體平臺，擁有高性能、功能全面、智能美觀的86盒智能面板完整解決方案，

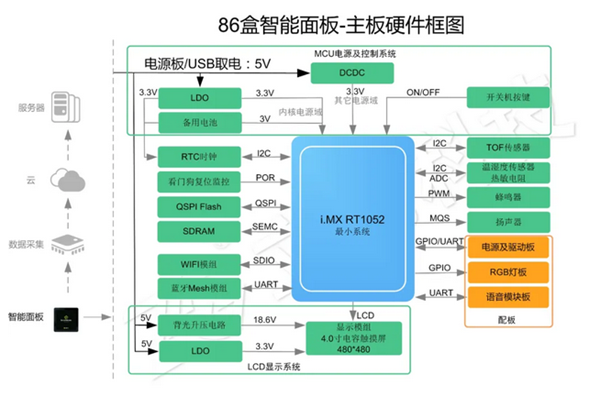

該方案采用標準86盒硬體結構，核心處理器采用NXP的i.MX RT1052，該處理器主頻高達600MHz，性能強悍，顯示模組采用的是4.0寸電容觸摸屏，解析度為480*480，板載2.4G Wi-Fi模組，可輕松實作云端互動、手機APP控制等功能，同時還集成藍牙Mesh模組，可實作智能設備藍牙組網控制，在低功耗設計上，可實作一鍵開關機功能，ToF傳感器作為距離檢測系統，可實作“人近屏亮、人走屏滅”，板載多款傳感器，實作多種環境資料的測量，

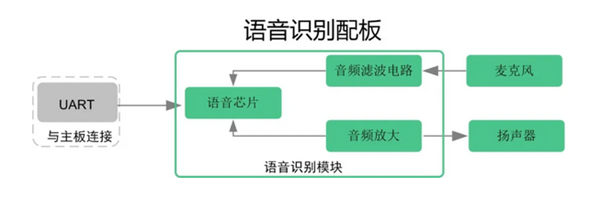

語音識別采用戰略合作伙伴上海互問資訊科技有限公司的語音識別SoC，該芯片識別率高，有效識別距離遠（大于8米），詞條豐富可定制，在配合智能面板的使用上，通過語音可迅速向主板發送控制指令，從而達到控制其它外設的目的，語音識別的加入，使得面板更加“智慧”！

專案類

1、u8g2 - 一個用于嵌入式設備的單色 OLED/LCD 圖形庫

u8g2 是目前 Arduino 平臺上使用最廣泛的單色圖形庫，U8g2 支持單色 OLED 和 LCD，基本上主流的顯示控制器都支持，

專案主頁：https://github.com/olikraus/u8g2

為什么要運用 u8g2 庫？也就是說 u8g2 庫能帶給我們什么樣的開發便利，主要有以下幾點：

- u8g2 庫平臺支持性好，基本上支持絕大部分 Arduino 開發板；
- u8g2 庫顯示控制器支持性好，基本上市面上的 OLED 都完美支持；
- u8g2 庫 API 眾多，特別支持了中文，支持了不同字體，這是一個對于開發者倆說不小的福利，

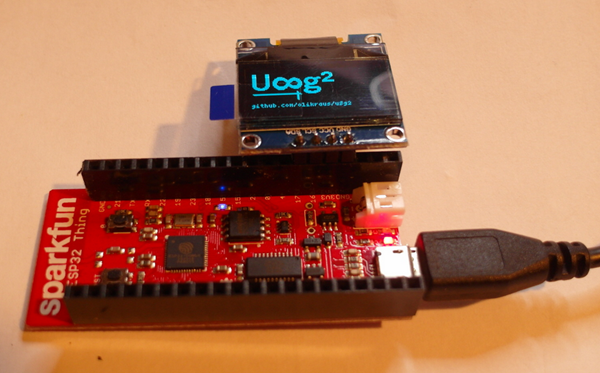

這是一張官方提供的 U8G2 庫測驗圖，基于 ESP32 和 SSD1306 OLED：

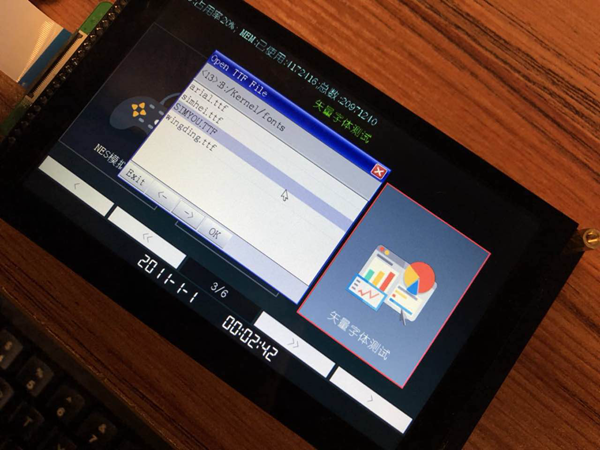

2、emXGUI - 一個經過十年深度優化的影像引擎(GUI)

emXGUI 是由國內劉巍于 2008 年開始撰寫，2010 年開始商用的一款影像引擎，主要產品是警用酒精檢測儀，產品主要是出口，沒有在國內宣傳過，

專案主頁：http://www.emxgui.com/

emXGUI 原始碼不開源，提供多平臺的 LIB 檔案，提供完善的 API 手冊，無論是個人還是公司都可以很快的上手，目前測驗過的平臺有：Cortex-M0/3/4/7，Cortex-A系列，ARM9 等，

emXGUI 的特色如下：

1、占用資源少，效率高，在STM32F103不外擴RAM的情況下可以流暢運行
3、友好地支持矢量字體，提供矢量字體制作工具，除了制作矢量字體外，還可以制作矢量的符號
3、使用unicode字符編碼支持多國語言，中文，英文，越南語，西班牙語等等
4、支持滑鼠，支持觸摸
5、自帶滑動控制元件，非常方便，即在液晶屏上可以實作類似現在手機界面滑動的效果
6、高性能的繪圖引擎+高效的Z序剪切策略 雙管齊下

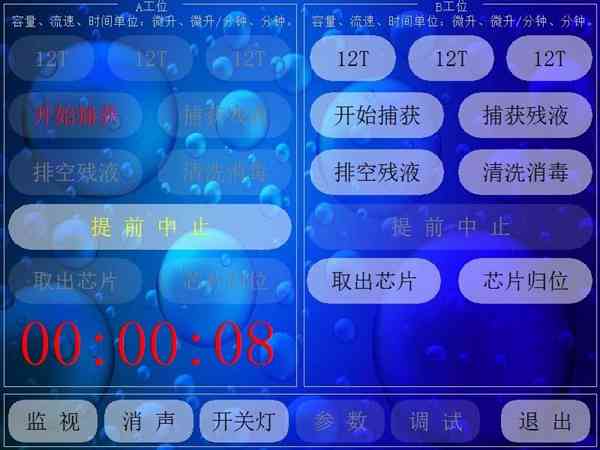

3、LearningGUI - 一款100%使用 C 語言開發的通用嵌入式開源 GUI

LearningGUI 被設計成獨立于具體的硬體平臺和具體的軟體平臺，是一款通用的嵌入式開源 GUI 系統，LearningGUI 的目標是替代 emWin，同時搶占中低端的 QT 市場，

LearningGUI 無浮點運算，只呼叫 C，無匯編代碼，顯示，鍵盤，滑鼠等驅動由用戶在應用中撰寫注冊，因此，LearningGUI 的通用性,可移植性非常好！它可以裸奔，也可以在 RTOS 上運行，同時更適合在 Linux 下運行，

LearningGUI 的特色如下：

1、占用記憶體小，Basic版實行靜態記憶體管理，占用10多K RAM. Windows版實行動態記憶體管理，占用記憶體與建立控制元件多少相關，
2、支持內置GB2312—80標準漢字庫，
3、提供開放式字庫訪問介面，
4、提供開放式顏色轉換介面，
5、提供訊息驅動機制，
6、提供類似于Win32 SDK式樣的API介面，

工具類

1、XMind - 大腦的全功能瑞士軍刀，筆和紙的高科技替代者

XMind 是一款非常實用的商業思維導圖軟體，應用全球最先進的 Eclipse RCP 軟體架構，全力打造易用、高效的可視化思維軟體，強調軟體的可擴展、跨平臺、穩定性和性能，致力于使用先進的軟體技術幫助用戶真正意義上提高生產率，

軟體官網：https://www.xmind.cn/

XMind 有哪些特點優勢？

1、非常實用的思維導圖軟體，高效易用的可視化思維軟體
2、通過XMind可以隨時開展頭腦風暴，幫助人們快速理清思路
3、可繪制的思維導圖、魚骨圖、二維圖、樹形圖、邏輯圖、組織結構圖等
4、以結構化的方式來展示具體的內容
5、人們在用XMind繪制圖形的時候，可以時刻保持頭腦清晰
6、隨時把握計劃或任務的全域，幫助人們在學習和作業用提高效率

2、Fritzing - 支持面包板視圖的電路設計軟體

Fritzing 是一款支持多國語言的電路設計軟體，有 4 種視圖，分別是——面包板、原理圖、PCB和Code，用滑鼠單擊就能輕松切換！其中，對于前3種視圖（面包板、原理圖和PCB）而言，無論你在其中的哪一種進行電路設計，軟體都會自動化同步其他兩種視圖，還可以生成制版廠生產所需要的 Greber 檔案、PDF 圖片和 CAD 格式檔案，
