說明：
- Kernel版本：4.14
- ARM64處理器，Contex-A53，雙核
- 使用工具：Source Insight 3.5， Visio
1. 概述
從這篇文章開始，來聊一聊中斷子系統，
中斷是處理器用于異步處理外圍設備請求的一種機制，可以說中斷處理是作業系統管理外圍設備的基石，此外系統調度、核間互動等都離不開中斷，它的重要性不言而喻，

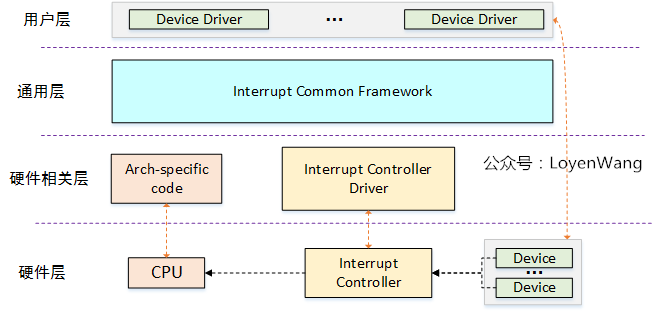

來一張概要的分層圖：
- 硬體層：最下層為硬體連接層，對應的是具體的外設與SoC的物理連接，中斷信號是從外設到中斷控制器，由中斷控制器統一管理，再路由到處理器上；
- 硬體相關層：這個層包括兩部分代碼，一部分是架構相關的，比如ARM64處理器處理中斷相關，另一部分是中斷控制器的驅動代碼；
- 通用層：這部分也可以認為是框架層，是硬體無關層，這部分代碼在所有硬體平臺上是通用的；
- 用戶層：這部分也就是中斷的使用者了，主要是各類設備驅動，通過中斷相關介面來進行申請和注冊，最終在外設觸發中斷時，進行相應的回呼處理；
中斷子系統系列文章，會包括硬體相關、中斷框架層、上半部與下半部、Softirq、Workqueue等機制的介紹，本文會先介紹硬體相關的原理及驅動，前戲結束，直奔主題，
2. GIC硬體原理
- ARM公司提供了一個通用的中斷控制器
GIC（Generic Interrupt Controller），GIC的版本包括V1 ~ V4，由于本人使用的SoC中的中斷控制器是V2版本，本文將圍繞GIC-V2來展開介紹；

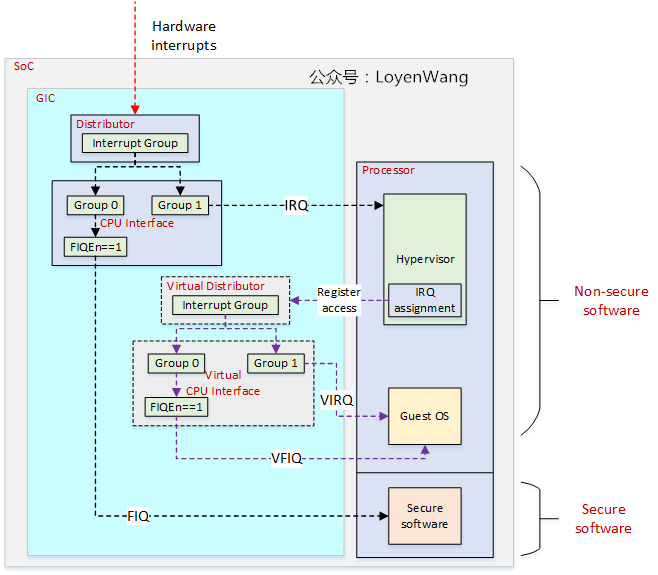

來一張功能版的框圖：
GIC-V2從功能上說，除了常用的中斷使能、中斷屏蔽、優先級管理等功能外，還支持安全擴展、虛擬化等；GIC-V2從組成上說，主要分為Distributor和CPU Interface兩個模塊，Distributor主要負責中斷源的管理，包括優先級的處理，屏蔽、搶占等，并將最高優先級的中斷分發給CPU Interface，CPU Interface主要用于連接處理器，與處理器進行互動；Virtual Distributor和Virtual CPU Interface都與虛擬化相關，本文不深入分析；

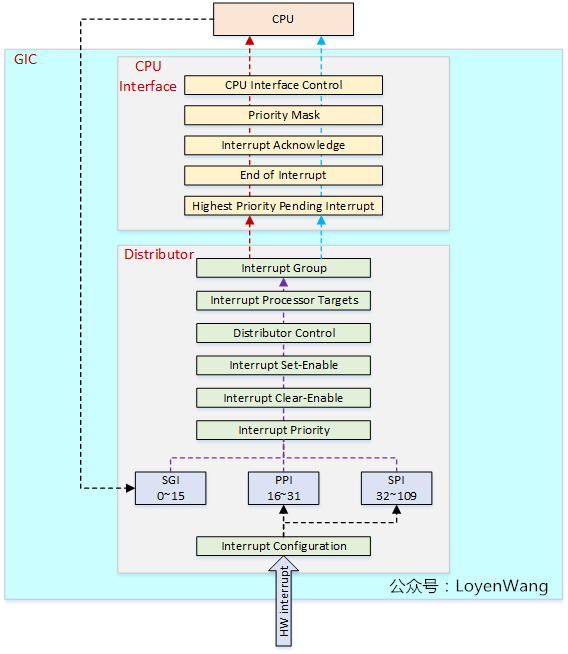

再來一張細節圖看看Distributor和CPU Interface的功能：
-
GIC-V2支持三種型別的中斷：SGI(software-generated interrupts)：軟體產生的中斷，主要用于核間互動，內核中的IPI：inter-processor interrupts就是基于SGI，中斷號ID0 - ID15用于SGI；PPI(Private Peripheral Interrupt)：私有外設中斷，每個CPU都有自己的私有中斷，典型的應用有local timer，中斷號ID16 - ID31用于PPI；SPI(Shared Peripheral Interrupt)：共享外設中斷，中斷產生后，可以分發到某一個CPU上，中斷號ID32 - ID1019用于SPI，ID1020 - ID1023保留用于特殊用途；
-
Distributor功能：- 全域開關控制
Distributor分發到CPU Interface； - 打開或關閉每個中斷；
- 設定每個中斷的優先級；
- 設定每個中斷將路由的CPU串列；
- 設定每個外設中斷的觸發方式：電平觸發、邊緣觸發；
- 設定每個中斷的Group：Group0或Group1，其中Group0用于安全中斷，支持FIQ和IRQ，Group1用于非安全中斷，只支持IRQ；
- 將
SGI中斷分發到目標CPU上； - 每個中斷的狀態可見；
- 提供軟體機制來設定和清除外設中斷的pending狀態；
- 全域開關控制
-
CPU Interface功能：- 使能中斷請求信號到CPU上；
- 中斷的確認；
- 標識中斷處理的完成；
- 為處理器設定中斷優先級掩碼；
- 設定處理器的中斷搶占策略；
- 確定處理器的最高優先級pending中斷；

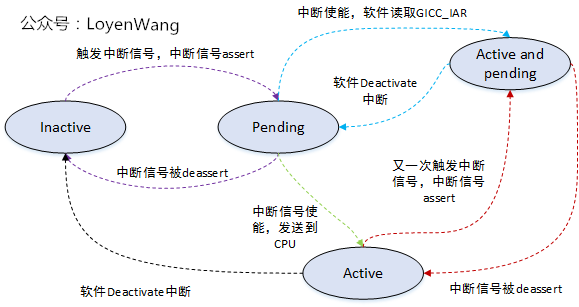

中斷處理的狀態機如下圖：
Inactive：無中斷狀態；Pending：硬體或軟體觸發了中斷，但尚未傳遞到目標CPU，在電平觸發模式下，產生中斷的同時保持pending狀態；Active：發生了中斷并將其傳遞給目標CPU，并且目標CPU可以處理該中斷；Active and pending：發生了中斷并將其傳遞給目標CPU，同時發生了相同的中斷并且該中斷正在等待處理；
GIC檢測中斷流程如下：
- GIC捕獲中斷信號，中斷信號assert，標記為pending狀態；
Distributor確定好目標CPU后，將中斷信號發送到目標CPU上，同時，對于每個CPU，Distributor會從pending信號中選擇最高優先級中斷發送至CPU Interface；CPU Interface來決定是否將中斷信號發送至目標CPU；- CPU完成中斷處理后，發送一個完成信號
EOI(End of Interrupt)給GIC；
3. GIC驅動分析
3.1 設備資訊添加
ARM平臺的設備資訊，都是通過Device Tree設備樹來添加，設備樹資訊放置在arch/arm64/boot/dts/下
下圖就是一個中斷控制器的設備樹資訊：
compatible欄位：用于與具體的驅動來進行匹配，比如圖片中arm, gic-400，可以根據這個名字去匹配對應的驅動程式；interrupt-cells欄位：用于指定編碼一個中斷源所需要的單元個數，這個值為3，比如在外設在設備樹中添加中斷信號時，通常能看到類似interrupts = <0 23 4>;的資訊，第一個單元0，表示的是中斷型別（1：PPI，0：SPI），第二個單元23表示的是中斷號，第三個單元4表示的是中斷觸發的型別；reg欄位：描述中斷控制器的地址資訊以及地址范圍，比如圖片中分別制定了GIC Distributor（GICD）和GIC CPU Interface（GICC）的地址資訊；interrupt-controller欄位：表示該設備是一個中斷控制器，外設可以連接在該中斷控制器上；- 關于設備數的各個欄位含義，詳細可以參考
Documentation/devicetree/bindings下的對應資訊；
設備樹的資訊，是怎么添加到系統中的呢？Device Tree最侄訓編譯成dtb檔案，并通過Uboot傳遞給內核，在內核啟動后會將dtb檔案決議成device_node結構，關于設備樹的相關知識，本文先不展開，后續再找機會補充，來一張圖，先簡要介紹下關鍵路徑：
- 設備樹的節點資訊，最侄訓變成
device_node結構，在記憶體中維持一個樹狀結構； - 設備與驅動，會根據
compatible欄位進行匹配；
3.2 驅動流程分析

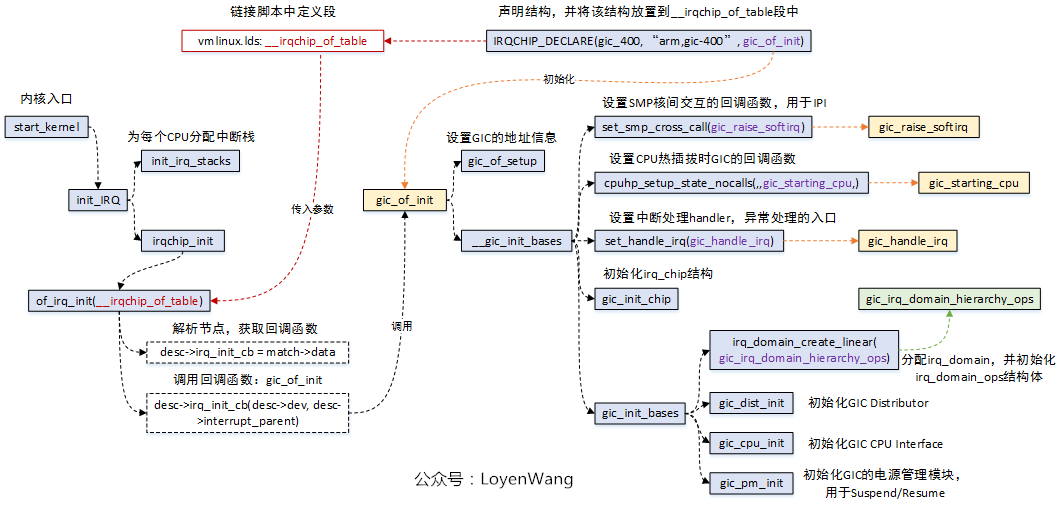

GIC驅動的執行流程如下圖所示：
- 首先需要了解一下鏈接腳本
vmlinux.lds，腳本中定義了一個__irqchip_of_table段，該段用于存放中斷控制器資訊，用于最終來匹配設備； - 在GIC驅動程式中，使用
IRQCHIP_DECLARE宏來宣告結構資訊，包括compatible欄位和回呼函式，該宏會將這個結構放置到__irqchip_of_table欄位中； - 在內核啟動初始化中斷的函式中，
of_irq_init函式會去查找設備節點資訊，該函式的傳入引數就是__irqchip_of_table段，由于IRQCHIP_DECLARE已經將資訊填充好了，of_irq_init函式會根據arm,gic-400去查找對應的設備節點，并獲取設備的資訊，中斷控制器也存在級聯的情況，of_irq_init函式中也處理了這種情況； or_irq_init函式中，最侄訓回呼IRQCHIP_DECLARE宣告的回呼函式，也就是gic_of_init，而這個函式就是GIC驅動的初始化入口函式了；- GIC的作業，本質上是由中斷信號來驅動，因此驅動本身的作業就是完成各類資訊的初始化，注冊好相應的回呼函式，以便能在信號到來之時去執行；
set_smp_process_call設定__smp_cross_call函式指向gic_raise_softirq，本質上就是通過軟體來觸發GIC的SGI中斷，用于核間互動；cpuhp_setup_state_nocalls函式，設定好CPU進行熱插拔時GIC的回呼函式，以便在CPU熱插拔時做相應處理；set_handle_irq函式的設定很關鍵，它將全域函式指標handle_arch_irq指向了gic_handle_irq，而處理器在進入中斷例外時，會跳轉到handle_arch_irq執行，所以，可以認為它就是中斷處理的入口函式了；- 驅動中完成了各類函式的注冊，此外還完成了
irq_chip,irq_domain等結構體的初始化，這些結構在下文會進一步分析； - 最后，完成GIC硬體模塊的初始化設定，以及電源管理相關的注冊等作業；
3.3 資料結構分析

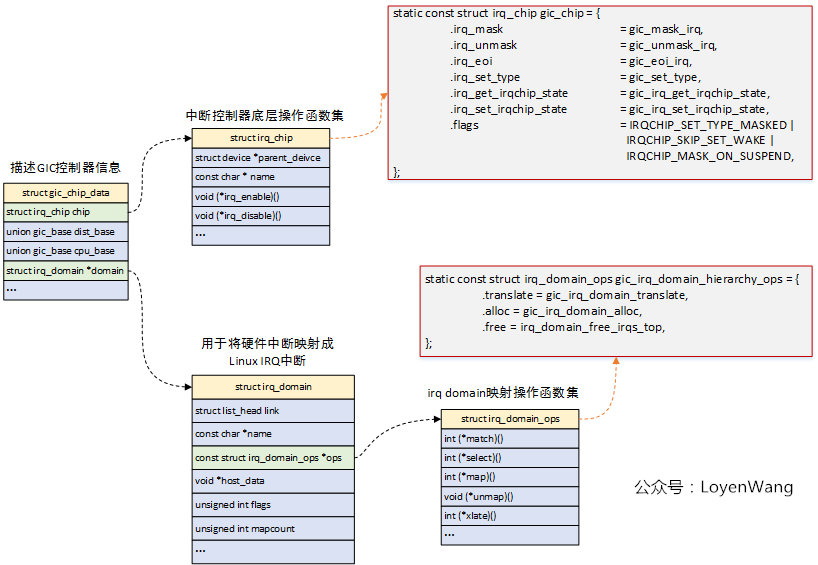

先來張圖：
- GIC驅動中，使用
struct gic_chip_data結構體來描述GIC控制器的資訊，整個驅動都是圍繞著該結構體的初始化，驅動中將函式指標都初始化好，實際的作業是由中斷信號觸發，也就是在中斷來臨的時候去進行回呼； struct irq_chip結構，描述的是中斷控制器的底層操作函式集，這些函式集最終完成對控制器硬體的操作；struct irq_domain結構，用于硬體中斷號和Linux IRQ中斷號（virq，虛擬中斷號）之間的映射；
還是上一下具體的資料結構代碼吧，關鍵注釋如下：
struct irq_chip {
struct device *parent_device; //指向父設備
const char *name; // /proc/interrupts中顯示的名字
unsigned int (*irq_startup)(struct irq_data *data); //啟動中斷，如果設定成NULL，則默認為enable
void (*irq_shutdown)(struct irq_data *data); //關閉中斷，如果設定成NULL，則默認為disable
void (*irq_enable)(struct irq_data *data); //中斷使能，如果設定成NULL，則默認為chip->unmask
void (*irq_disable)(struct irq_data *data); //中斷禁止
void (*irq_ack)(struct irq_data *data); //開始新的中斷
void (*irq_mask)(struct irq_data *data); //中斷源屏蔽
void (*irq_mask_ack)(struct irq_data *data); //應答并屏蔽中斷
void (*irq_unmask)(struct irq_data *data); //解除中斷屏蔽
void (*irq_eoi)(struct irq_data *data); //中斷處理結束后呼叫
int (*irq_set_affinity)(struct irq_data *data, const struct cpumask *dest, bool force); //在SMP中設定CPU親和力
int (*irq_retrigger)(struct irq_data *data); //重新發送中斷到CPU
int (*irq_set_type)(struct irq_data *data, unsigned int flow_type); //設定中斷觸發型別
int (*irq_set_wake)(struct irq_data *data, unsigned int on); //使能/禁止電源管理中的喚醒功能
void (*irq_bus_lock)(struct irq_data *data); //慢速芯片總線上的鎖
void (*irq_bus_sync_unlock)(struct irq_data *data); //同步釋放慢速總線芯片的鎖
void (*irq_cpu_online)(struct irq_data *data);
void (*irq_cpu_offline)(struct irq_data *data);
void (*irq_suspend)(struct irq_data *data);
void (*irq_resume)(struct irq_data *data);
void (*irq_pm_shutdown)(struct irq_data *data);
void (*irq_calc_mask)(struct irq_data *data);
void (*irq_print_chip)(struct irq_data *data, struct seq_file *p);
int (*irq_request_resources)(struct irq_data *data);
void (*irq_release_resources)(struct irq_data *data);
void (*irq_compose_msi_msg)(struct irq_data *data, struct msi_msg *msg);
void (*irq_write_msi_msg)(struct irq_data *data, struct msi_msg *msg);
int (*irq_get_irqchip_state)(struct irq_data *data, enum irqchip_irq_state which, bool *state);
int (*irq_set_irqchip_state)(struct irq_data *data, enum irqchip_irq_state which, bool state);
int (*irq_set_vcpu_affinity)(struct irq_data *data, void *vcpu_info);
void (*ipi_send_single)(struct irq_data *data, unsigned int cpu);
void (*ipi_send_mask)(struct irq_data *data, const struct cpumask *dest);
unsigned long flags;
};
struct irq_domain {
struct list_head link; //用于添加到全域鏈表irq_domain_list中
const char *name; //IRQ domain的名字
const struct irq_domain_ops *ops; //IRQ domain映射操作函式集
void *host_data; //在GIC驅動中，指向了irq_gic_data
unsigned int flags;
unsigned int mapcount; //映射中斷的個數
/* Optional data */
struct fwnode_handle *fwnode;
enum irq_domain_bus_token bus_token;
struct irq_domain_chip_generic *gc;
#ifdef CONFIG_IRQ_DOMAIN_HIERARCHY
struct irq_domain *parent; //支持級聯的話，指向父設備
#endif
#ifdef CONFIG_GENERIC_IRQ_DEBUGFS
struct dentry *debugfs_file;
#endif
/* reverse map data. The linear map gets appended to the irq_domain */
irq_hw_number_t hwirq_max; //IRQ domain支持中斷數量的最大值
unsigned int revmap_direct_max_irq;
unsigned int revmap_size; //線性映射的大小
struct radix_tree_root revmap_tree; //Radix Tree映射的根節點
unsigned int linear_revmap[]; //線性映射用到的查找表
};
struct irq_domain_ops {
int (*match)(struct irq_domain *d, struct device_node *node,
enum irq_domain_bus_token bus_token); // 用于中斷控制器設備與IRQ domain的匹配
int (*select)(struct irq_domain *d, struct irq_fwspec *fwspec,
enum irq_domain_bus_token bus_token);
int (*map)(struct irq_domain *d, unsigned int virq, irq_hw_number_t hw); //用于硬體中斷號與Linux中斷號的映射
void (*unmap)(struct irq_domain *d, unsigned int virq);
int (*xlate)(struct irq_domain *d, struct device_node *node,
const u32 *intspec, unsigned int intsize,
unsigned long *out_hwirq, unsigned int *out_type); //通過device_node，決議硬體中斷號和觸發方式
#ifdef CONFIG_IRQ_DOMAIN_HIERARCHY
/* extended V2 interfaces to support hierarchy irq_domains */
int (*alloc)(struct irq_domain *d, unsigned int virq,
unsigned int nr_irqs, void *arg);
void (*free)(struct irq_domain *d, unsigned int virq,
unsigned int nr_irqs);
void (*activate)(struct irq_domain *d, struct irq_data *irq_data);
void (*deactivate)(struct irq_domain *d, struct irq_data *irq_data);
int (*translate)(struct irq_domain *d, struct irq_fwspec *fwspec,
unsigned long *out_hwirq, unsigned int *out_type);
#endif
};
3.3.1 IRQ domain

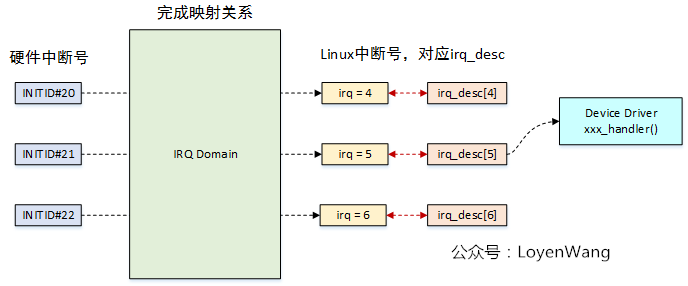

IRQ domain用于將硬體的中斷號，轉換成Linux系統中的中斷號（virtual irq, virq），來張圖：
- 每個中斷控制器都對應一個IRQ Domain；
- 中斷控制器驅動通過
irq_domain_add_*()介面來創建IRQ Domain； - IRQ Domain支持三種映射方式：linear map（線性映射），tree map（樹映射），no map（不映射）；
- linear map：維護固定大小的表，索引是硬體中斷號，如果硬體中斷最大數量固定，并且數值不大，可以選擇線性映射；
- tree map：硬體中斷號可能很大，可以選擇樹映射；
- no map：硬體中斷號直接就是Linux的中斷號；

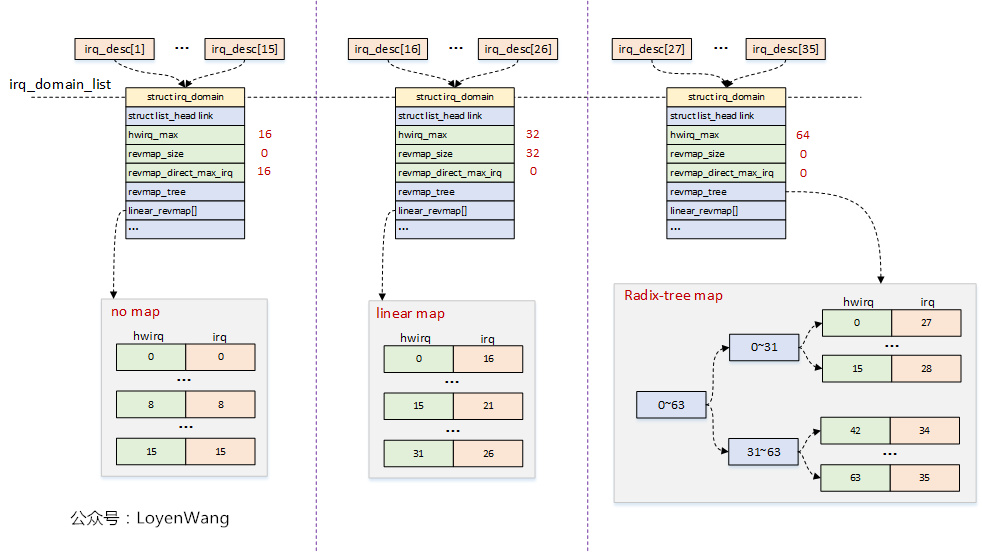

三種映射的方式如下圖：
- 圖中描述了三個中斷控制器，對應到三種不同的映射方式；
- 各個控制器的硬體中斷號可以一樣，最終在Linux內核中映射的中斷號是唯一的；
4. Arch-speicific代碼分析
- 中斷也是例外模式的一種，當外設觸發中斷時，處理器會切換到特定的例外模式進行處理，而這部分代碼都是架構相關的；ARM64的代碼位于
arch/arm64/kernel/entry.S， - ARM64處理器有四個例外級別Exception Level：0~3，EL0級對應用戶態程式，EL1級對應作業系統內核態，EL2級對應Hypervisor，EL3級對應Secure Monitor；
- 例外觸發時，處理器進行切換，并且跳轉到例外向量表開始執行，針對中斷例外，最侄訓跳轉到
irq_handler中；
代碼比較簡單，如下：
/*
* Interrupt handling.
*/
.macro irq_handler
ldr_l x1, handle_arch_irq
mov x0, sp
irq_stack_entry
blr x1
irq_stack_exit
.endm

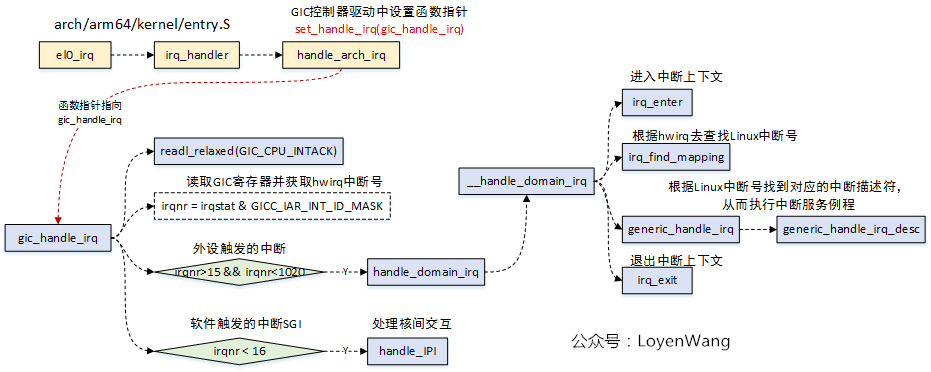

來張圖：
- 中斷觸發，處理器去例外向量表找到對應的入口，比如EL0的中斷跳轉到
el0_irq處，EL1則跳轉到el1_irq處； - 在GIC驅動中，會呼叫
set_handle_irq介面來設定handle_arch_irq的函式指標，讓它指向gic_handle_irq，因此中斷觸發的時候會跳轉到gic_handle_irq處執行； gic_handle_irq函式處理時，分為兩種情況，一種是外設觸發的中斷，硬體中斷號在16 ~ 1020之間，一種是軟體觸發的中斷，用于處理器之間的互動，硬體中斷號在16以內；- 外設觸發中斷后，根據
irq domain去查找對應的Linux IRQ中斷號，進而得到中斷描述符irq_desc，最終也就能呼叫到外設的中斷處理函式了；
GIC和Arch相關的介紹就此打住，下一篇文章會接著介紹通用的中斷處理框架，敬請期待，
參考
ARM Generic Interrupt Controller Architecture version 2.0
