背景

Read the fucking source code! --By 魯迅
A picture is worth a thousand words. --By 高爾基

說明：

Kernel版本：4.14
ARM64處理器，Contex-A53，雙核
使用工具：Source Insight 3.5， Visio

1. 概述

Mutex互斥鎖是Linux內核中用于互斥操作的一種同步原語；
互斥鎖是一種休眠鎖，鎖爭用時可能存在行程的睡眠與喚醒，context的切換帶來的代價較高，適用于加鎖時間較長的場景；
互斥鎖每次只允許一個行程進入臨界區，有點類似于二值信號量；
互斥鎖在鎖爭用時，在鎖被持有時，選擇自選等待，而不立即進行休眠，可以極大的提高性能，這種機制（optimistic spinning）也應用到了讀寫信號量上；
互斥鎖的缺點是互斥鎖物件的結構較大，會占用更多的CPU快取和記憶體空間；
與信號量相比，互斥鎖的性能與擴展性都更好，因此，在內核中總是會優先考慮互斥鎖；
互斥鎖按為了提高性能，提供了三條路徑處理：快速路徑，中速路徑，慢速路徑；

前戲都已經講完了，來看看實際的實作程序吧，

2. optimistic spinning

2.1 MCS鎖

上文中提到過Mutex在實作程序中，采用了optimistic spinning自旋等待機制，這個機制的核心就是基于MCS鎖機制來實作的；
MCS鎖機制是由John Mellor Crummey和Michael Scott在論文中《algorithms for scalable synchronization on shared-memory multiprocessors》提出的，并以他倆的名字來命名；
MCS鎖機制要解決的問題是：在多CPU系統中，自旋鎖都在同一個變數上進行自旋，在獲取鎖時會將包含鎖的cache line移動到本地CPU，這種cache-line bouncing會很大程度影響性能；
MCS鎖機制的核心思想：每個CPU都分配一個自旋鎖結構體，自旋鎖的申請者（per-CPU）在local-CPU變數上自旋，這些結構體組建成一個鏈表，申請者自旋等待前驅節點釋放該鎖；
osq(optimistci spinning queue)是基于MCS演算法的一個具體實作，并經過了迭代優化；

2.2 osq流程分析

optimistic spinning，樂觀自旋，到底有多樂觀呢？當發現鎖被持有時，optimistic spinning相信持有者很快就能把鎖釋放，因此它選擇自旋等待，而不是睡眠等待，這樣也就能減少行程切換帶來的開銷了，

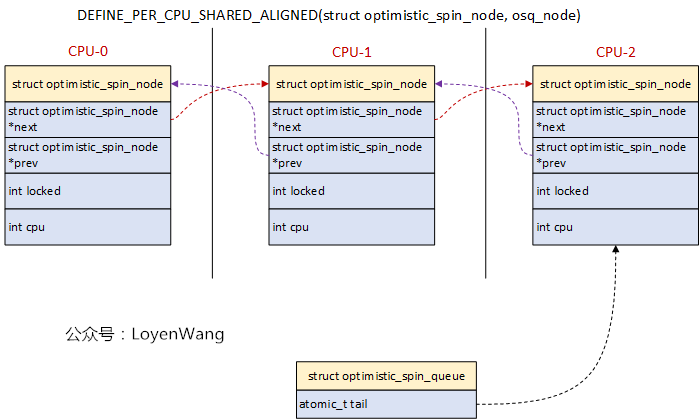

看一下資料結構吧：

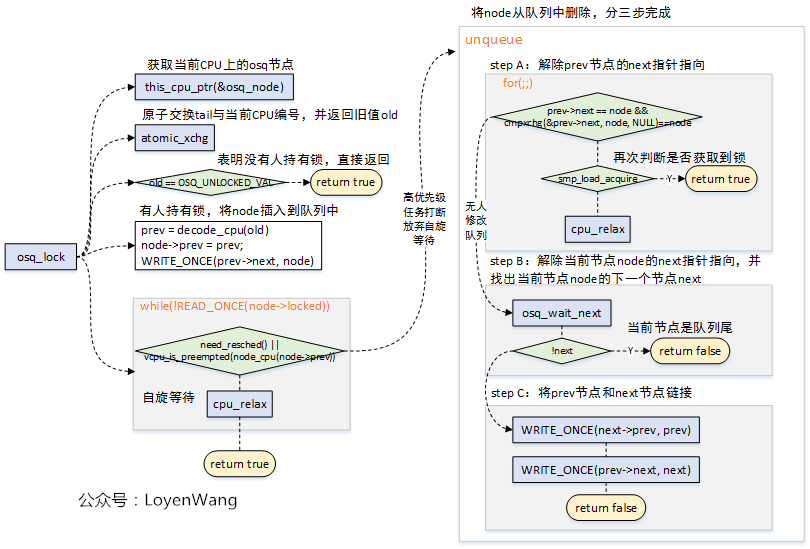

osq_lock如下：

osq加鎖有幾種情況：
1. 無人持有鎖，那是最理想的狀態，直接回傳；
2. 有人持有鎖，將當前的Node加入到OSQ佇列中，在沒有高優先級任務搶占時，自旋等待前驅節點釋放鎖；
3. 自旋等待程序中，如果遇到高優先級任務搶占，那么需要做的事情就是將之前加入到OSQ佇列中的當前節點，從OSQ佇列中移除，移除的程序又分為三個步驟，分別是處理prev前驅節點的next指標指向、當前節點Node的next指標指向、以及將prev節點與next后繼節點連接；
加鎖程序中使用了原子操作，來確保正確性；

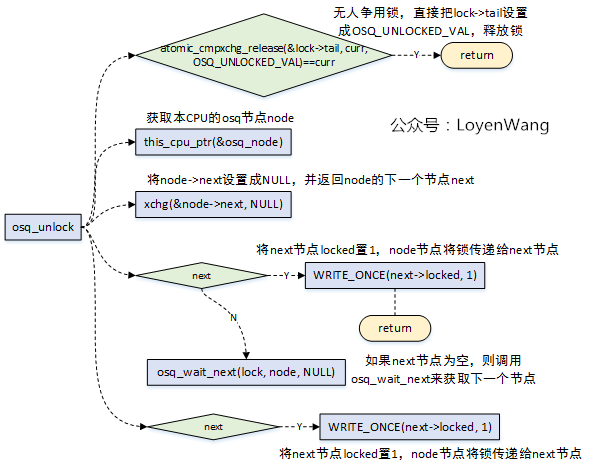

osq_unlock如下：

解鎖時也分為幾種情況：
1. 無人爭用該鎖，那直接可以釋放鎖；
2. 獲取當前節點指向的下一個節點，如果下一個節點不為NULL，則將下一個節點解鎖；
3. 當前節點的下一個節點為NULL，則呼叫osq_wait_next，來等待獲取下一個節點，并在獲取成功后對下一個節點進行解鎖；
從解鎖的情況可以看出，這個程序相當于鎖的傳遞，從上一個節點傳遞給下一個節點；

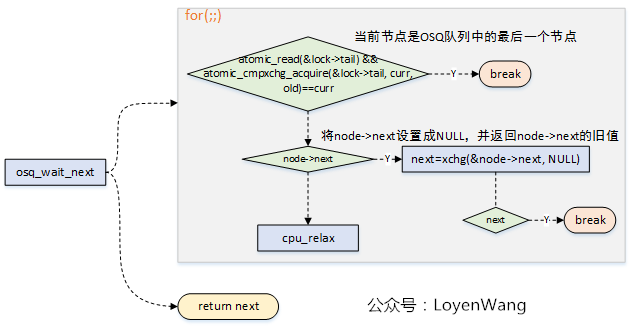

在加鎖和解鎖的程序中，由于可能存在操作來更改osq佇列，因此都呼叫了osq_wait_next來獲取下一個確定的節點：

3. mutex

3.1 資料結構

終于來到了主題了，先看一下資料結構：

struct mutex {
	atomic_long_t		owner;           //原子計數，用于指向鎖持有者的task struct結構
	spinlock_t		wait_lock;              //自旋鎖，用于wait_list鏈表的保護操作
#ifdef CONFIG_MUTEX_SPIN_ON_OWNER
	struct optimistic_spin_queue osq; /* Spinner MCS lock */        //osq鎖
#endif
	struct list_head	wait_list;          //鏈表，用于管理所有在該互斥鎖上睡眠的行程
#ifdef CONFIG_DEBUG_MUTEXES
	void			*magic;
#endif
#ifdef CONFIG_DEBUG_LOCK_ALLOC
	struct lockdep_map	dep_map;
#endif
};

在使用mutex時，有以下幾點需要注意的：

一次只能有一個行程能持有互斥鎖；
只有鎖的持有者能進行解鎖操作；
禁止多次解鎖操作；
禁止遞回加鎖操作；
mutex結構只能通過API進行初始化；
mutex結構禁止通過memset或者拷貝來進行初始化；
已經被持有的mutex鎖禁止被再次初始化；
mutex不允許在硬體或軟體背景關系（tasklets, timer）中使用；

3.2 加鎖流程分析

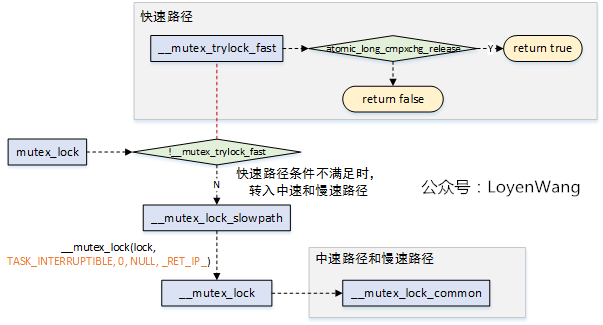

從mutex_lock加鎖來看一下大概的流程：

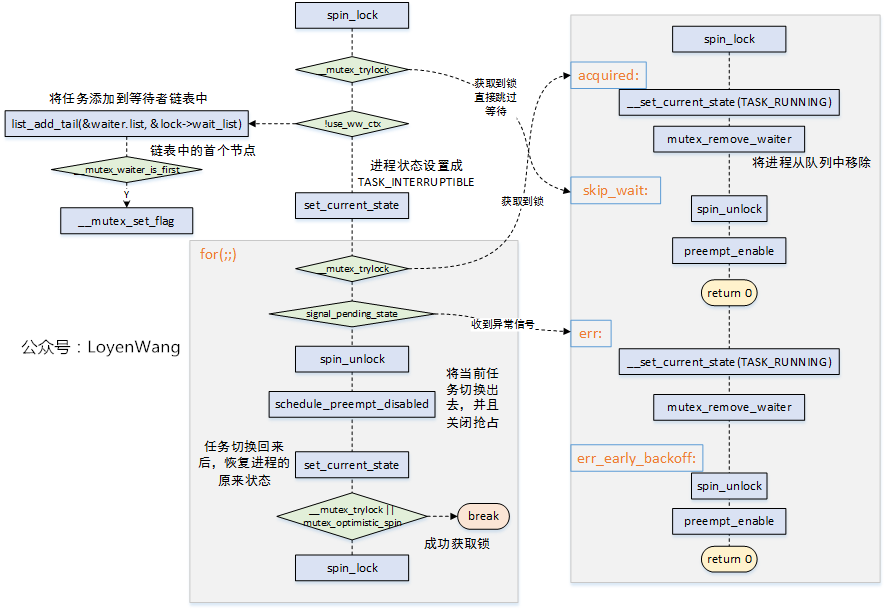

mutex_lock為了提高性能，分為三種路徑處理，優先使用快速和中速路徑來處理，如果條件不滿足則會跳轉到慢速路徑來處理，慢速路徑中會進行睡眠和調度，因此開銷也是最大的，

3.2.1 fast-path

快速路徑是在__mutex_trylock_fast中實作的，該函式的實作也很簡單，直接呼叫atomic_long_cmpxchg_release(&lock->owner, 0UL, curr)函式來進行判斷，如果lock->owner == 0表明鎖未被持有，將curr賦值給lock->owner標識curr行程持有該鎖，并直接回傳；
lock->owner不等于0，表明鎖被持有，需要進入下一個路徑來處理了；

3.2.2 mid-path

中速路徑和慢速路徑的處理都是在__mutex_lock_common中實作的；
__mutex_lock_common的傳入引數為(lock, TASK_INTERRUPTIBLE, 0, NULL, _RET_IP_, false)，該函式中很多路徑覆寫不到，接下來的分析也會剔除掉無效代碼；

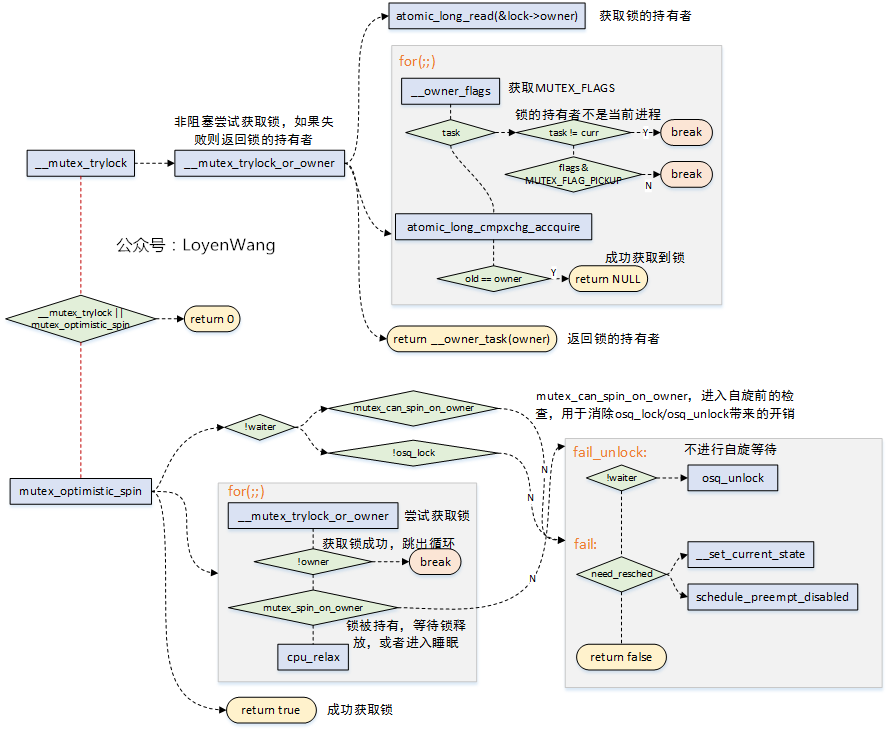

中速路徑的核心代碼如下：

當發現mutex鎖的持有者正在運行（另一個CPU）時，可以不進行睡眠調度，而可以選擇自選等待，當鎖持有者正在運行時，它很有可能很快會釋放鎖，這個就是樂觀自旋的原因；
自旋等待的條件是持有鎖者正在臨界區運行，自旋等待才有價值；
__mutex_trylock_or_owner函式用于嘗試獲取鎖，如果獲取失敗則回傳鎖的持有者，互斥鎖的結構體中owner欄位，分為兩個部分：1）鎖持有者行程的task_struct（由于L1_CACHE_BYTES對齊，低位位元沒有使用）；2）MUTEX_FLAGS部分，也就是對應低三位，如下：
1. MUTEX_FLAG_WAITERS：位元0，標識存在非空等待者鏈表，在解鎖的時候需要執行喚醒操作；
2. MUTEX_FLAG_HANDOFF：位元1，表明解鎖的時候需要將鎖傳遞給頂部的等待者；
3. MUTEX_FLAG_PICKUP：位元2，表明鎖的交接準備已經做完了，可以等待被取走了；
mutex_optimistic_spin用于執行樂觀自旋，理想的情況下鎖持有者執行完釋放，當前行程就能很快的獲取到鎖，實際需要考慮，如果鎖的持有者如果在臨界區被調度出去了，task_struct->on_cpu == 0，那么需要結束自旋等待了，否則豈不是傻傻等待了，
1. mutex_can_spin_on_owner：進入自旋前檢查一下，如果當前行程需要調度，或者鎖的持有者已經被調度出去了，那么直接就回傳了，不需要做接下來的osq_lock/oqs_unlock作業了，節省一些額外的overhead；
2. osq_lock用于確保只有一個等待者參與進來自旋，防止大量的等待者蜂擁而至來獲取互斥鎖；
3. for(;;)自旋程序中呼叫__mutex_trylock_or_owner來嘗試獲取鎖，獲取到后皆大歡喜，直接回傳即可；
4. mutex_spin_on_owner，判斷不滿足自旋等待的條件，那么回傳，讓我們進入慢速路徑吧，畢竟不能強求；
