大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家分享的是i.MXRT1060上LCD橫向漸變色顯示出亮點問題的分析解決經驗，
痞子衡前段時間在支持一個i.MXRT1060客戶專案時遇到了LCD顯示有例外亮點的問題，這個問題的定位和排查花了一點時間，整個程序現在回想起來仍覺得有意思，做嵌入式（尤其是軟體）這行主要作業除了寫代碼就是解Bug了，而且很多時候往往是寫代碼容易，解Bug難，所以解Bug能力是衡量一個工程師是否資深的重要因素，Bug不僅要解得好，還得解得快，這個很考驗工程師的邏輯思維能力和除錯經驗，今天痞子衡就給把之前分析解決LCD例外亮點問題全程序復現給大家，希望對大家今后解Bug有所幫助，
本篇是上篇，主要是拋出問題，希望大家能夠留言積極回復，給出你解Bug的思路，看看誰的思路能更勝一籌，
一、問題描述

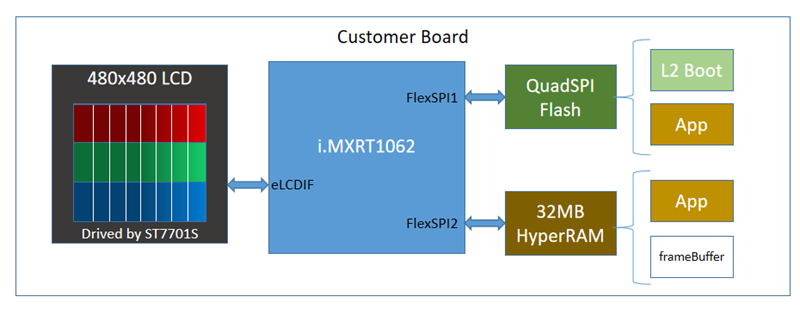

先給大家簡單描述一下這個LCD顯示例外亮點問題，客戶使用的是一塊由ST7701S驅動的480x480解析度的RGB介面LCD屏，主控芯片是i.MXRT1062，客戶在FlexSPI1介面上掛了一片QuadSPI Flash存放應用程式，還在FlexSPI2介面上掛了一片HyperRAM做顯存，為了驗證系統是否正常，客戶設計了一個LCD顯示測驗程式（即下圖中的App），這個App連同L2 Boot一起被燒寫進QuadSPI Flash，芯片上電啟動，BootROM加載L2 Boot運行，L2 Boot完成HyperRAM初始化（為什么設計二級啟動后面會解釋）后加載App到HyperRAM運行，App里構造uint32_t s_frameBuffer[480][480]（像素格式是XRGB8888）內容后借助eLCDIF模塊驅動LCD屏顯示，s_frameBuffer里的內容就是簡單的橫向漸變色，但是漸變色顯示出了問題，如下圖中左邊LCD示意圖所示，均勻地出現了幾根不明白色縱向線條，

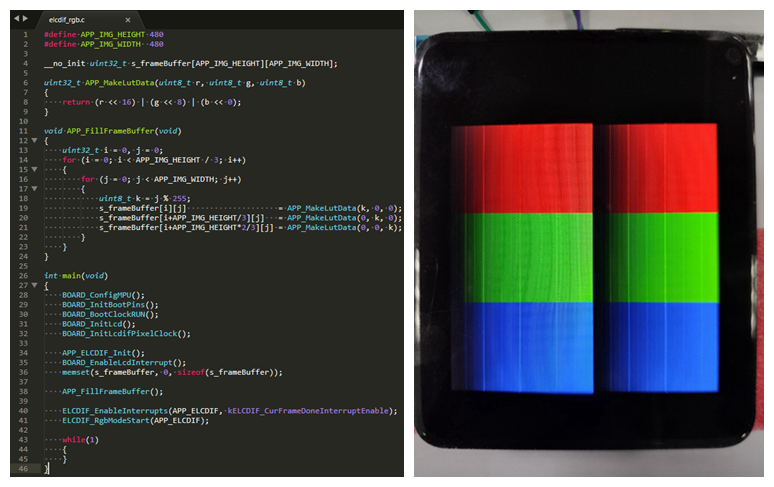

這是客戶的LCD顯示測驗代碼（下圖左側），基于\SDK_2.6.2_EVK-MIMXRT1060\boards\evkmimxrt1060\driver_examples\elcdif\rgb下的IAR工程，代碼僅稍作修改（LCD驅動部分要增加ST7701S初始化，并且相應調整LCD寬高引數），主函式則相當簡單，s_frameBuffer[][]放在HyperRAM里，其內容填充由APP_FillFrameBuffer()函式完成，實作紅/綠/藍三種顏色的橫向漸變顯示（下圖右側，存在不明亮線條），
核心顯示資料填充函式APP_FillFrameBuffer()再貼一遍，防止大家看不清上圖中的代碼：
#define APP_IMG_HEIGHT 480
#define APP_IMG_WIDTH 480
__no_init uint32_t s_frameBuffer[APP_IMG_HEIGHT][APP_IMG_WIDTH];
void APP_FillFrameBuffer(void)
{
uint32_t i = 0, j = 0;
for (i = 0; i < APP_IMG_HEIGHT / 3; i++)
{
for (j = 0; j < APP_IMG_WIDTH; j++)
{
uint8_t k = j % 255;
s_frameBuffer[i][j] = APP_MakeLutData(k, 0, 0);
s_frameBuffer[i+APP_IMG_HEIGHT/3][j] = APP_MakeLutData(0, k, 0);
s_frameBuffer[i+APP_IMG_HEIGHT*2/3][j] = APP_MakeLutData(0, 0, k);
}
}
}
二、現有條件
- 一個實驗室，焊接工具一應俱全，
- 一塊出問題的客戶板子（以及客戶測驗程式），
- 客戶LCD屏廠給的驅動程式（基于STM32開發板，屏廠反饋屏面板本身沒有問題）

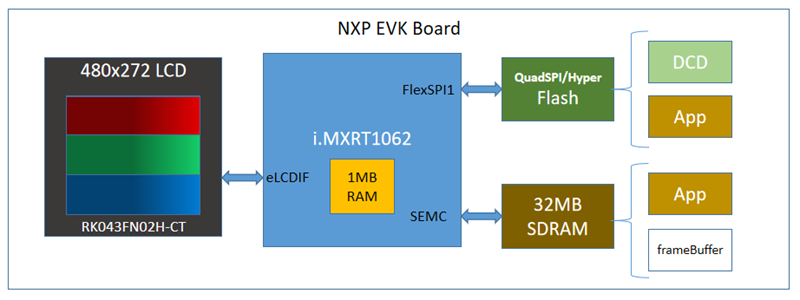

- 一塊恩智浦官方i.MXRT1060-EVK，如下圖所示，
- 幾片HyperRAM芯片（與恩智浦EVK上HyperFlash同封裝，但型號與客戶板子上HyperRAM不一致）
- 客戶LCD屏40pin連接線與恩智浦EVK上LCD屏40pin連接線線序不一致，
三、你的解Bug思路
痞子衡列了一些可能出問題的地方（不一定全），供大家參考：
- 客戶LCD顯示測驗代碼邏輯是否有問題？
- 客戶LCD屏與i.MXRT1060連接（線序）是否有問題？
- 客戶LCD屏的ST7701S驅動移植（從STM32到i.MXRT1060）是否有問題？
- 客戶選用的HyperRAM本身質量是否有問題？
- i.MXRT1060配置的客戶HyperRAM時序引數是否有問題？
- i.MXRT1060的LCD顯示模塊eLCDIF驅動是否有問題？
- i.MXRT1060系統的總線處理（如Cache、總線競爭）是否有問題？
請留言給出你能想到的其他出問題的地方，你解Bug的思路（要從解決問題的效率出發，看看誰的方法能更快的定位問題），
