痞子衡嵌入式半月刊：第 5 期

這里分享嵌入式領域有用有趣的專案/工具以及一些熱點新聞，農歷年分二十四節氣，希望在每個交節之日準時發布一期，

本期刊是開源專案（GitHub: JayHeng/pzh-mcu-bi-weekly），歡迎提交 issue，投稿或推薦你知道的嵌入式那些事兒，

上期回顧 ：《痞子衡嵌入式半月刊：第 4 期》

嘮兩句

今天是清明，也是全國哀悼日，為抗擊新冠肺炎疫情斗爭犧牲的烈士和逝世同胞表示深切哀悼！

本期共收錄 2條資訊、3個專案、2個工具、1個RT產品，希望對你有幫助！

資訊類

1、美敦力公開 PB560 呼吸機完整設計

隨著新冠疫情在全球持續擴散，上周以來，全世界都出現了呼吸機搶購大戰，近日，美國的醫療器械龍頭企業美敦力回應 FDA 的號召，宣布公開分享其旗下 Puritan Bennett 560（PB 560）呼吸機的設計規范，幫助行業參與者快速評估呼吸機制造方案，應對全球內的新冠肺炎疫情，

資料主頁：Medtronic.com/openventilator

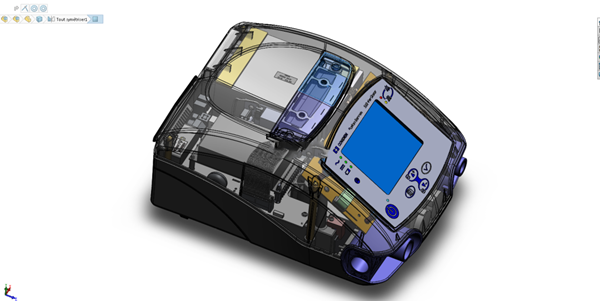

美敦力開源了 PB560 的所有的資料，包括源代碼，原理圖、PCB、BOM 清單、3D CAD 圖等，呼吸機主控使用的是意法半導體 ST10F276，

2、賽普拉斯推出第六代 USB-C 控制器 ACG1F

不久前，賽普拉斯半導體推出了第六代 USB-C 控制器 ACG1F，ACG1F 的推出為筆記本電腦和臺式機提供了完整的 USB Type-C 控制解決方案，是一種低成本單埠 USB-C 控制器，

資訊地址：https://china.cypress.com/news/cypress-introduces-sixth-generation-usb-c-controllers-pcs-and-notebooks

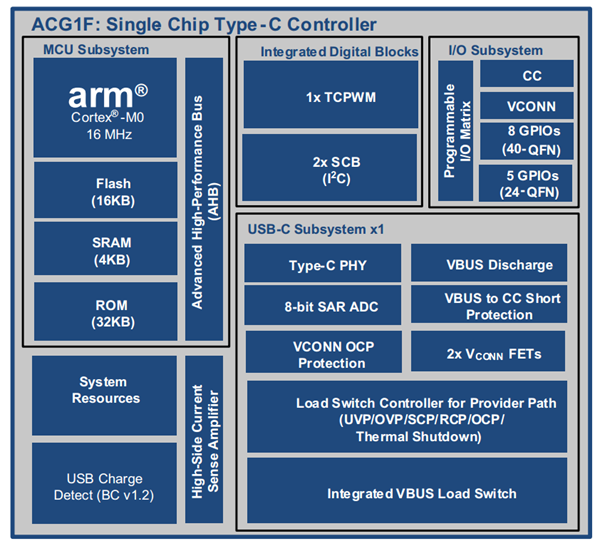

ACG1F 采用 32 位 Arm Cortex -M0 處理器，并搭載 16-KB 的 Flash 和 4KB 的 SRAM，提供 USB-C 編程能力，以下是ACG1F 的硬體架構圖：

新一代的 USB-C 控制器可以為下一代筆記本電腦和臺式機提供最高的 BOM 集成，從而實作更小的設計尺寸并降低了 OEM 成本，另外，ACG1F 還可以用于將舊式 Type-A 資料埠轉換為 Type-C 資料埠所需的設備中，

專案類

1、Amethyst - 一個僅 6 顆芯片打造的復古家用電腦

Amethyst 是 Matt Sarnoff 開發的一款經典的家用計算機，它有一個集成式的鍵盤，能夠生成聲音和影像，使用 Forth 編程語言，有影像和聲音指令、除錯器和螢屏編輯功能，

專案主頁：https://github.com/74hc595/Amethyst

這個電腦只需要 6 塊芯片（ATmega1284、FT320X、2 個 74HC157 和 2 個 74HC166），鍵盤直接焊在板子上，同樣支持音頻和四個串行 I/O 鏈接，用于外圍任務，如游戲控制或存盤設備，整體電路如下：

這臺電腦提供了一個命令列界面，用戶可以進行各種操作，更有趣的是，電腦還自帶了一個游戲，游戲中，玩家扮演機器人「#」，并從一大推字符中尋找「kitten」，

2、USB Tester - 一個可以輕松監控 USB 設備的電流及電壓的測驗儀

USB Tester 是一個來自于 Hackaday 上的專案，通常 USB 設備的硬體故障查找可能會比較麻煩，尤其是在需要檢查電流或電壓的情況下，而該專案設計了一個 USB 電壓電流測驗儀可以方便的嵌入 USB 設備的連接中而不必剪斷連接線進行電壓電流的檢測，

專案地址： https://hackaday.io/project/6595-usb-tester

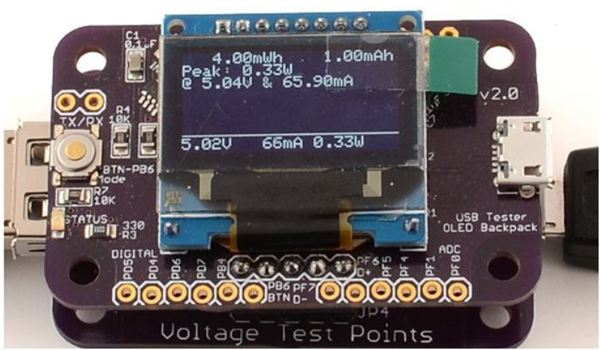

除了韌體上的 OLED 顯示屏可以顯示當前接入的 USB 設備的電壓、電流以及功率資訊以外，該專案還設計了一塊藍牙底座，并且設計了一個手機上的 APP 用以記錄資料或查看實時資料，

3、DoubiBot - 一個基于 ESP8266 的手寫機器人

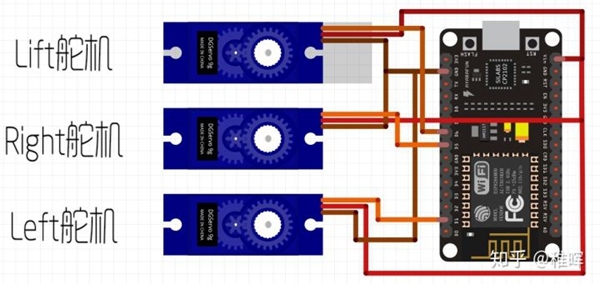

DoubiBot 是一個基于 ESP8266 的手寫機器人，可以實作手動報時和天氣預報等功能，也可以把它當做一款通用機械臂，下面是這款手寫機器人的硬體架構，

專案地址：https://github.com/david-pzh/DoubiBot

另外，專案還提供了硬體 PCB，原理圖，3D 模型等資料進行參考，這個手寫機器人也可以自己制作，只需準備好 ESP8266 開發板，舵機，以及螺絲，拉桿等小零件即可手動組裝，

工具類

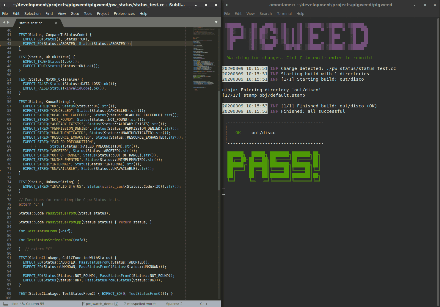

1、 Pigweed - 一組用于嵌入式開發的工具模塊的集合

Pigweed 是谷歌開源的一個嵌入式庫(或模塊)的集合，使用 Pigweed 模塊可以在 32 位微控制器( 即嵌入單電路芯片中的小型計算機)上實作更快、更可靠的開發，

工具主頁：https://pigweed.googlesource.com

Pigweed 提供的模塊可滿足嵌入式開發人員的廣泛需求，從整個生命周期來看，Pigweed 從設定，到開發，再到代碼提交，都能夠有效提高嵌入式開發的效率，

目前，Pigweed 已提供了不少模塊，后續將會有更多模塊被添加進來，需要注意的是，它仍處于早期開發階段，目前不適合用于生產，

2、QR-Code - 基于Python的二維碼生成工具

普通的二維碼都是黑白條紋的形式呈現的，看起來很普通，你有見過炫酷的二維碼嗎？QR-Code是一款基于python實作的炫酷二維碼的生成工具，

工具地址：https://github.com/sylnsfar/qrcode

QR-Code支持使用命令列進行操作，指令如下

myqr 	Words
		[-v {1,2,3,...,40}]
		[-l {L,M,Q,H}]
        [-n output-filename]
		[-d output-directory]
		[-p picture_file]
		[-c]
		[-con contrast]
		[-bri brightness]

下面是GIF動態二維碼的展示，用戶可以利用QR-Code來制作風格鮮明的二維碼，

i.MXRT出品

1、聯迪商用 - 掃碼支付終端(QM50)

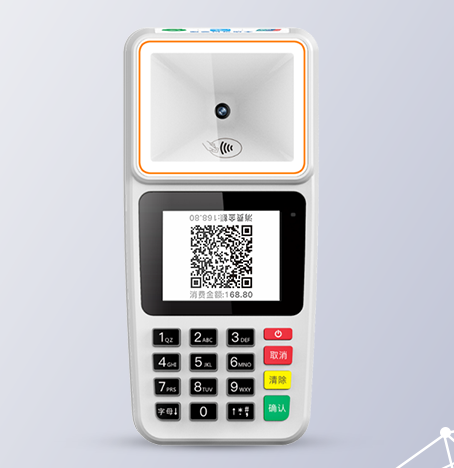

QM50 是一款掃碼支付終端，外觀新穎，簡潔時尚，配備 2.4 寸 TFT 液晶顯示幕，可顯示動態二維碼，支持顧客主掃交易，內置專業條碼掃描模塊，支持顧客被掃交易，內置非接觸讀卡器，還可實作揮卡閃付收款，并支持語音播報功能，產品通過中國銀聯動態二維碼生成設備測驗、qPBOC 認證，安全可靠，適用于餐飲、零售等需要二維碼支付的場所，
