參考例程講解

一、 Display顯示DEMO：

1、 硬體：

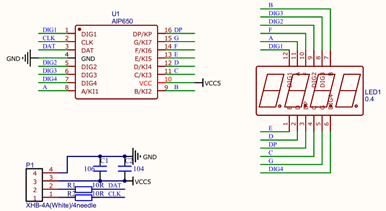

圖1.1 數碼管模塊原理圖

    由圖1.1可知MCU通過DAT&CLK（I2C）兩個引腳去控制數碼管驅動IC，從而達到控制數碼管的顯示；打開TM1650/AIP650規格書，

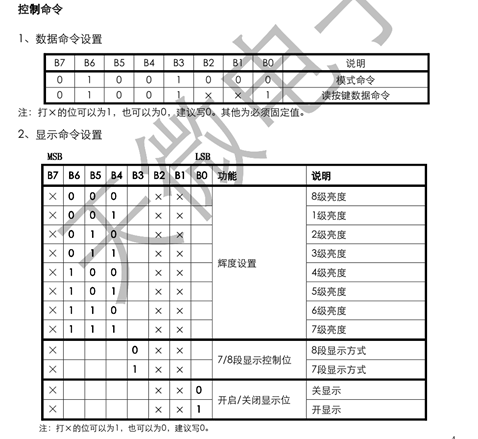

圖1.2 控制命令

我們知道TM1650/AIP650可以通過顯示命令控制控制數碼管的顯示，

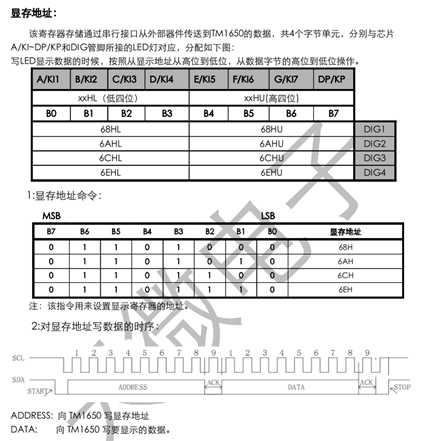

圖1.3顯存地址

通過往顯存地址里面寫資料可以就可以實作數字&字母在數碼管的顯示效果，

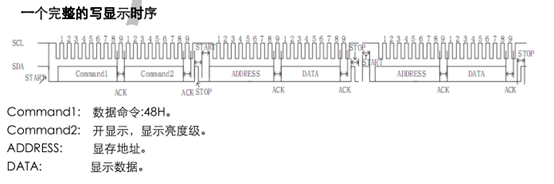

圖1.3完整的寫顯示時序

完整的寫顯示時序如圖1.3所示，這就MCU& TM1650/AIP650的通信協議，也就是說，通過軟體實作寫顯示時序，我們就能實作我們所要的顯示效果，接下來請看軟體部分

2、 軟體：

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */
    u16 number=0;
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */
    delay_init(72);
  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
    delay_ms(500);

    TM1650_Init();

    printf("TM1650 Test Demo!\r\n");
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {

        if(++number>9999)
        {
            number=0;
        }
        DisplayNumber_4BitDig(number);
        DigitalScan();
        printf("TM1650 Running:%d\r\n",number);
        delay_ms(1000);

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

        打開我們的例程Display，找到main函式，while之前都是函式的初始化程序，while里面是我們實作的功能：通過數碼管顯示從0~9999變數number，并通過串口列印出來；要實作這樣的一個功能，我們就需要初始化I2C介面和UART，我們的I2C是通過IO模擬的，所以我們初始化IO口即可，這部分代碼不做講解，不同MCU各有不同

我們的IO口定義如下

#define TM_DAT_Pin GPIO_PIN_0

#define TM_DAT_GPIO_Port GPIOB

#define TM_CLK_Pin GPIO_PIN_1

#define TM_CLK_GPIO_Port GPIOB

    接下來我們實作完整的寫顯示時序：

void TM1650_Init(void){

    IIC_SCL=1;

    IIC_SDA=1;

    TM1650_SendCommand(0x48,0x71);

}

void TM1650_SendCommand(u8 CMD1,u8 CMD2)

{

  IIC_Start();

    IIC_Send_Byte(CMD1);

    IIC_Wait_Ack();

    IIC_Send_Byte(CMD2);

    IIC_Wait_Ack();

    IIC_Stop();

}

這個初始化程序是寫顯示時序中Commant1和Commant2，再接下來我們實作寫顯示時序中的往ADDRESS發送DATA即可：

我們通過DisplayNumber_4BitDig給四位數碼管變數賦值（碼表）

void DisplayNumber_4BitDig(u16 num)

{

    Dig1_Data=Digital_Table[num/1000];

    Dig2_Data=Digital_Table[num/100%10];

    Dig3_Data=Digital_Table[num/10%10];

    Dig4_Data=Digital_Table[num%10];

}

如需要顯示小數點，如個位的小數點則Dig1_Data=https://www.cnblogs.com/Li-Share/p/Digital_Table[num/1000]&0x08;

碼表是通過共陰極數碼管的碼表得來，我們的驅動IC可以直接驅動數碼管，這里我們可以通過附件中的數碼管工具得來，然后我們呼叫DigitalScan，通過Aip650_SendDigData函式給驅動IC的地址ADDRESS（DIG0~ DIG3）發送DATA（Dig1_Data~ Dig4_Data）

void DigitalScan( void )

{



    Aip650_SendDigData(DIG0,Dig1_Data);

    Aip650_SendDigData(DIG1,Dig2_Data);

    Aip650_SendDigData(DIG2,Dig3_Data);

    Aip650_SendDigData(DIG3,Dig4_Data);

}

void Aip650_SendDigData(u8 Dig,u8 Dat)

{

    IIC_Start();

    IIC_Send_Byte(Dig);

    IIC_Wait_Ack();

    IIC_Send_Byte(Dat);

    IIC_Wait_Ack();

    IIC_Stop();

}

至此軟體部分到此結束；

3、 下載驗證：（略）

二、 KEY按鍵掃描DEMO：（略）

1、 硬體：（略）

2、 軟體：（略）

3、 下載驗證：（略）

略略略:不是不講，有時間再更

代碼&模塊資料完全公開，大家自行下載

鏈接：https://pan.baidu.com/s/1PbtRHr5zBTxIJVryTuwXqQ
提取碼：yw0h
