SpringMVC執行流程

SpringMVC概述

Spring MVC屬于SpringFrameWork的后續產品，已經融合在Spring Web Flow里面，Spring 框架提供了構建 Web 應用程式的全功能 MVC 模塊，使用 Spring 可插入的 MVC 架構，從而在使用Spring進行WEB開發時，可以選擇使用Spring的Spring MVC框架或集成其他MVC開發框架，

SpringMVC執行流程概括

SpringMVC框架固然強大，但是其執行流程更是妙不可言，所以我們這次要用一個簡單的例子去深究一下SpringMVC的底層執行流程！

如下是SpringMVC的執行流程梗概圖，我會在后面的底層流程剖析中重點提到梗概圖中的這幾個零件，以及它們的作用！

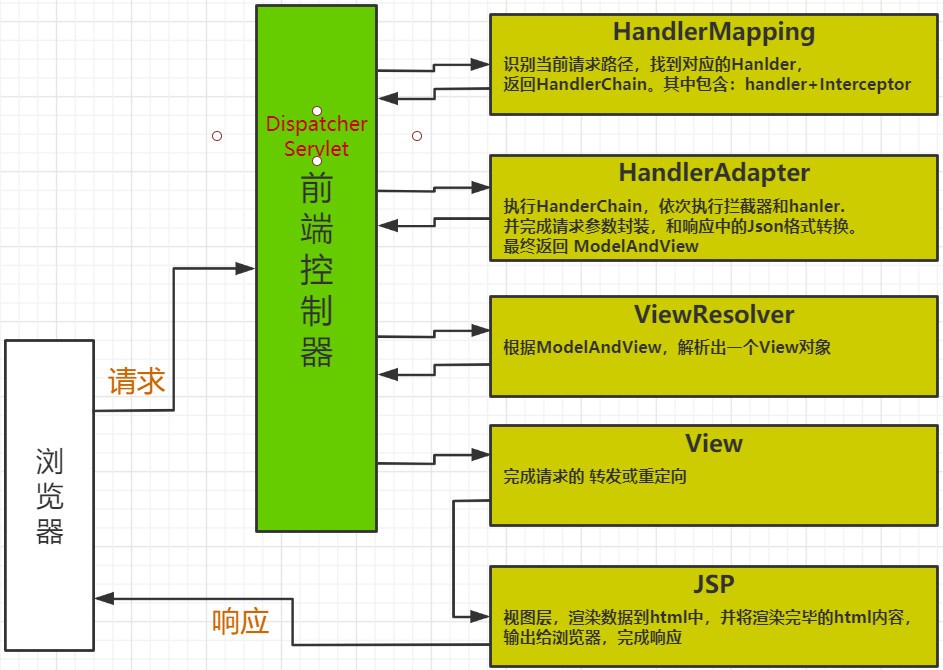

SpringMVC執行流程梗概圖（切記：該圖只是梳理思路，并不特別嚴謹，請諒解）

SpringMVC的重要組件（可視化組件）

既然，我們要選擇剖析SpringMVC底層執行流程，那肯定是要先分析我們能所看到表面的MVC重要組件，這樣我們分析完可視組件后，就能找到分析SpringMVC底層執行流程的入口，所以分析它的重要組件顯得更是重要！

SpringMVC的重要組件是由核心的前端控制器（web.xml）、后端控制器（Controller）和spring-mvc.xml組態檔組成，

• 核心的前端控制器： 作為MVC框架，首先要解決的就是如何能收到請求，所以MVC框架大都會設計一款前端控制器（入口或者說起點），選型在Servlet或Filter兩者之一，由前端控制器來最率先的作業，接收請求，在SpringMVC中，也不例外，前端控制器的選型確定為Servlet（DispatcherServlet），此前端控制器在接收請求后，還會負責SpringMVC的核心調度管理，所以既是前端又是核心，
• 后端控制器： 后端控制器為Controller，等價于之前定義的Servlet，MVC框架中，后端控制器也是必不可少的重要組件之一，因為它接收了用戶請求的大量資料引數物件（或Json）存盤在域中方便頁面（JSP）取值，或是攜帶著這些資料回傳所需要跳轉（重定向或請求轉發）的頁面，這里值得注意的是，后端控制器本質并不是一個普通的Servlet，也不是BaseServlet，它只是一個普通的類，里面卻像曾經的BaseServlet一樣可以擁有很多個方法，這些方法在SpringMVC中成為一個個Handler（換湯不換藥，本質仍然），所以在MVC模式的執行流程環節中，后端控制器控制著頁面的跳轉和資料的傳遞，在這里也有著很高的地位，
• spring-mvc.xml組態檔： 該組態檔配置著許多在執行程序中需要加載的組件，比如：注解掃描器、注解掃描驅動、試圖決議器、靜態資源處理器、例外決議器、攔截器、上傳決議器等等，如果我們要使用這些組件，就需要在該組態檔中注入這些組件的相關配置，注入配置后由SpringMVC工廠在執行程序中加載這些組件，以達成我們使用這些組件的目的，所以這也是它受人青睞的原因，

SpringMVC執行流程剖析

上述得知，我們執行流程剖析的入口既是核心的前端控制器，即web.xml，那我們有資格了解該前端控制器中配置了什么！如下：

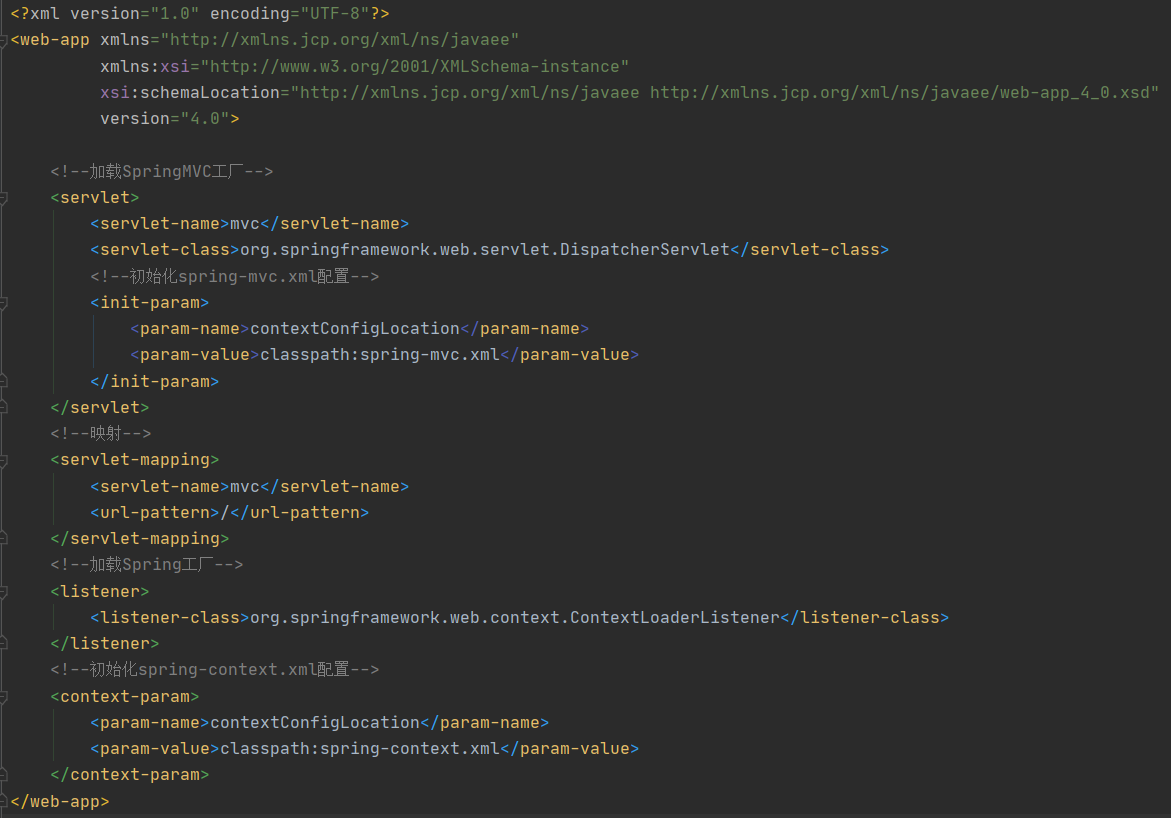

前端控制器

由上圖所知，前端控制器中所包含的即是同時啟動SpringMVC工廠和Spring工廠，讓兩個工廠同時運作處理請求，并作出回應，既然要剖析SpringMVC的底層執行流程，那我們要從加載SpringMVC工廠的DispatcherServlet說起，首先進入到DispatcherServlet中，查看源代碼所有方法，如下圖所示：

DispatcherServlet原始碼所有方法
DispatcherServlet繼承FrameworkServlet

上圖所示，我進入到了DispatcherServlet中，既然說它是一個Servlet，那肯定是需要尋找它的service方法，因為Service方法是Servlet的核心所在，于是我打開了IDEA的方法串列搜索service方法，未果，雖然未果，但是我發現兩個重要的線索，一是該Servlet中有一個doSerivce方法，二是DispatcherServlet繼承了FrameworkServlet，我想既然子類沒有service方法，父類肯定有，于是我進入到了FrameworkServlet查看源代碼，如下圖所示：

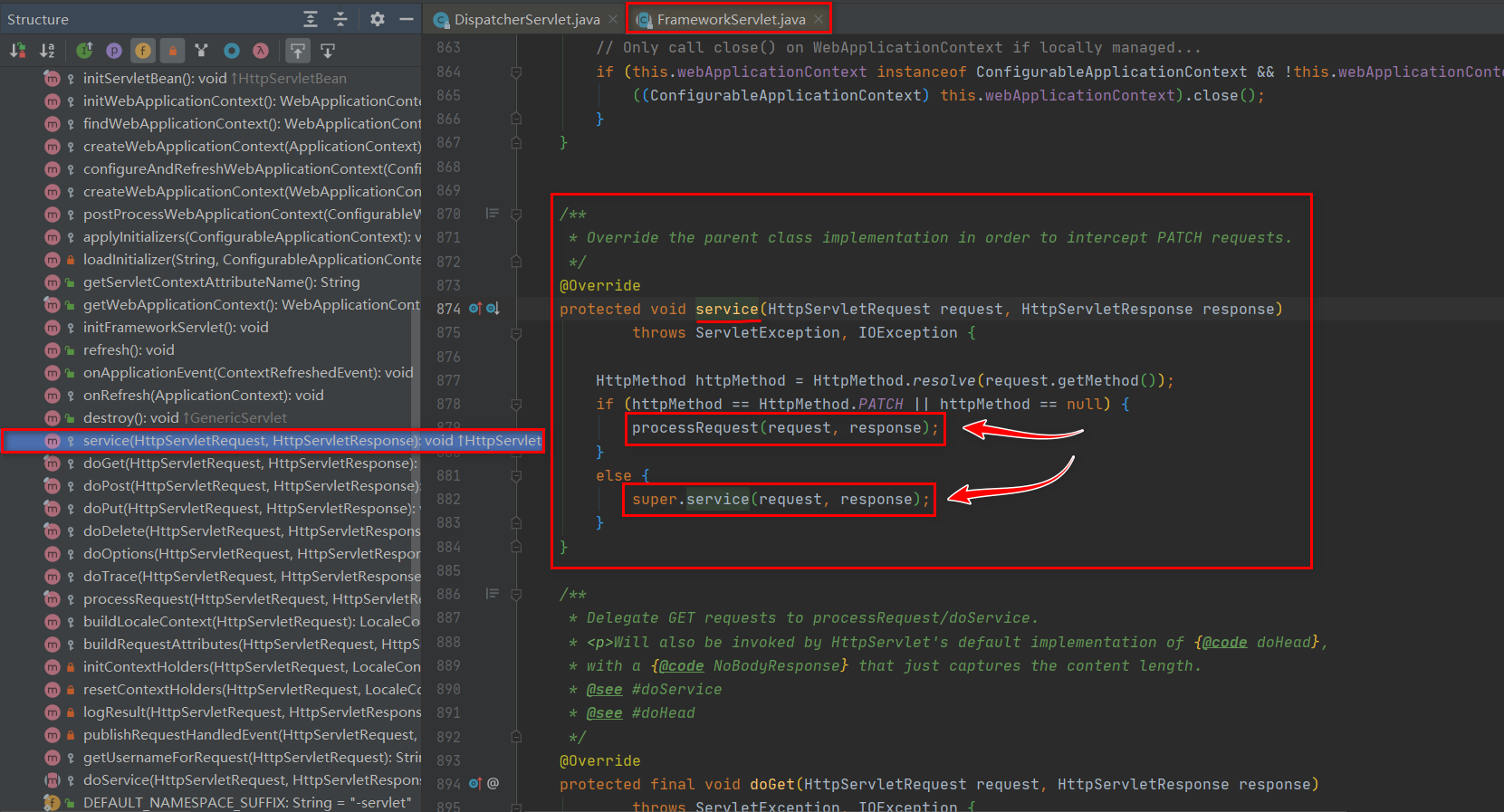

FrameworkServlet原始碼

我興沖沖在父類（FrameworkServlet）中找到了service方法，但是還是感覺高興的太早了，該service方法中除了resolve方法獲取請求方式和processRequest方法外，我一無所知，隨后竟然發現了紅色箭頭所指向的東西super.service(request, response);，這意味著什么呢？這意味著它繼承了父類擁有的service方法，于是我點擊super句點后面的service方法查看原始碼驚人的發現這個類竟然是HttpServlet，顯然我們找service方法的這條路走到盡頭了，在里面有兩個方法存在一個是resolve方法，它是獲取請求方式的，還有一個方法不知道是做什么的，于是我點擊了進去查看原始碼，如下圖所示：

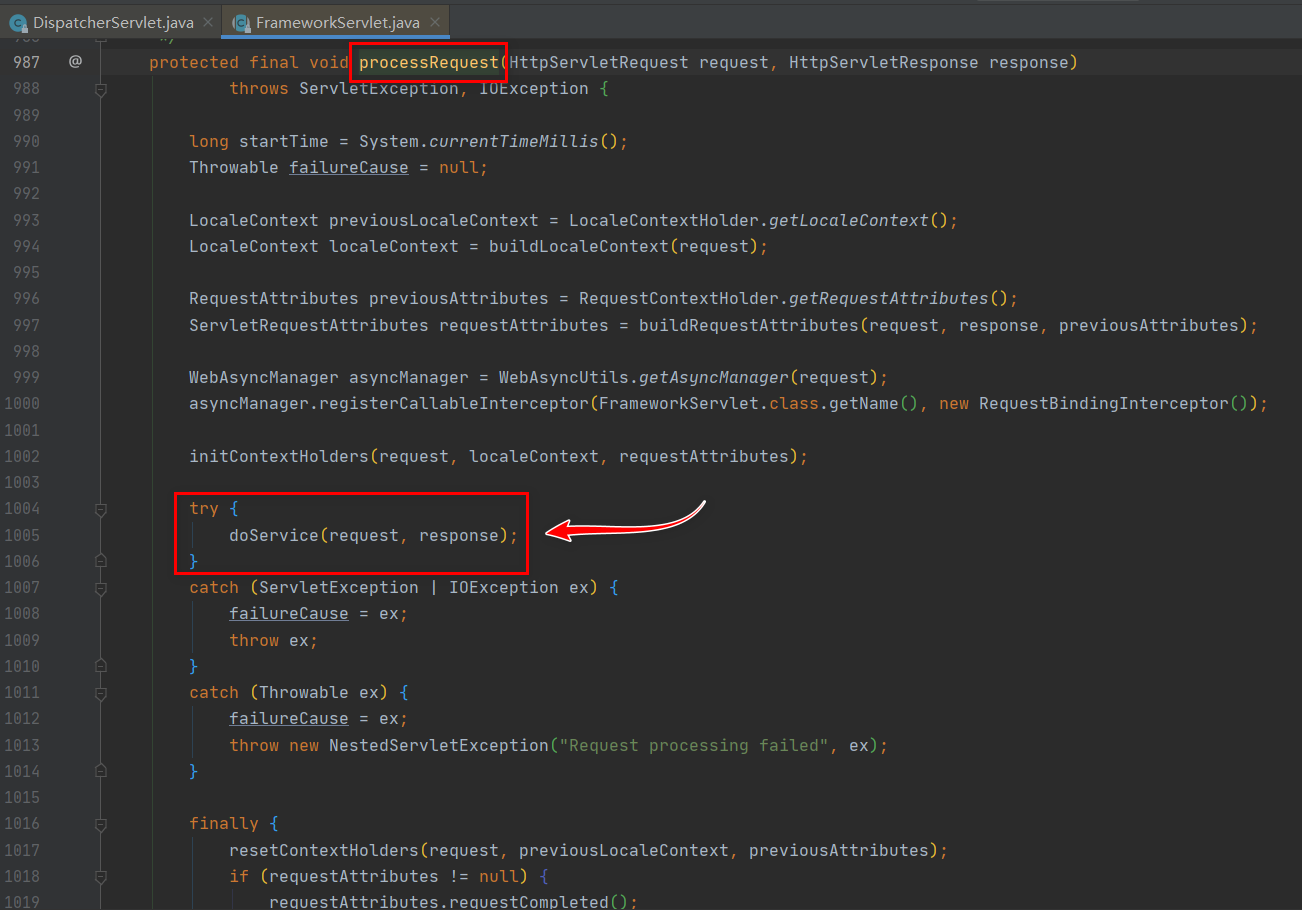

processRequest方法原始碼

既然我們進去看到了processRequest方法的原始碼，就要找重要的方法，何為重要的方法呢，一般被try塊包裹的方法必然是重要方法，于是我找到了doService(request, response);方法，并繼續點擊去看該doService方法的原始碼，如下圖所示：

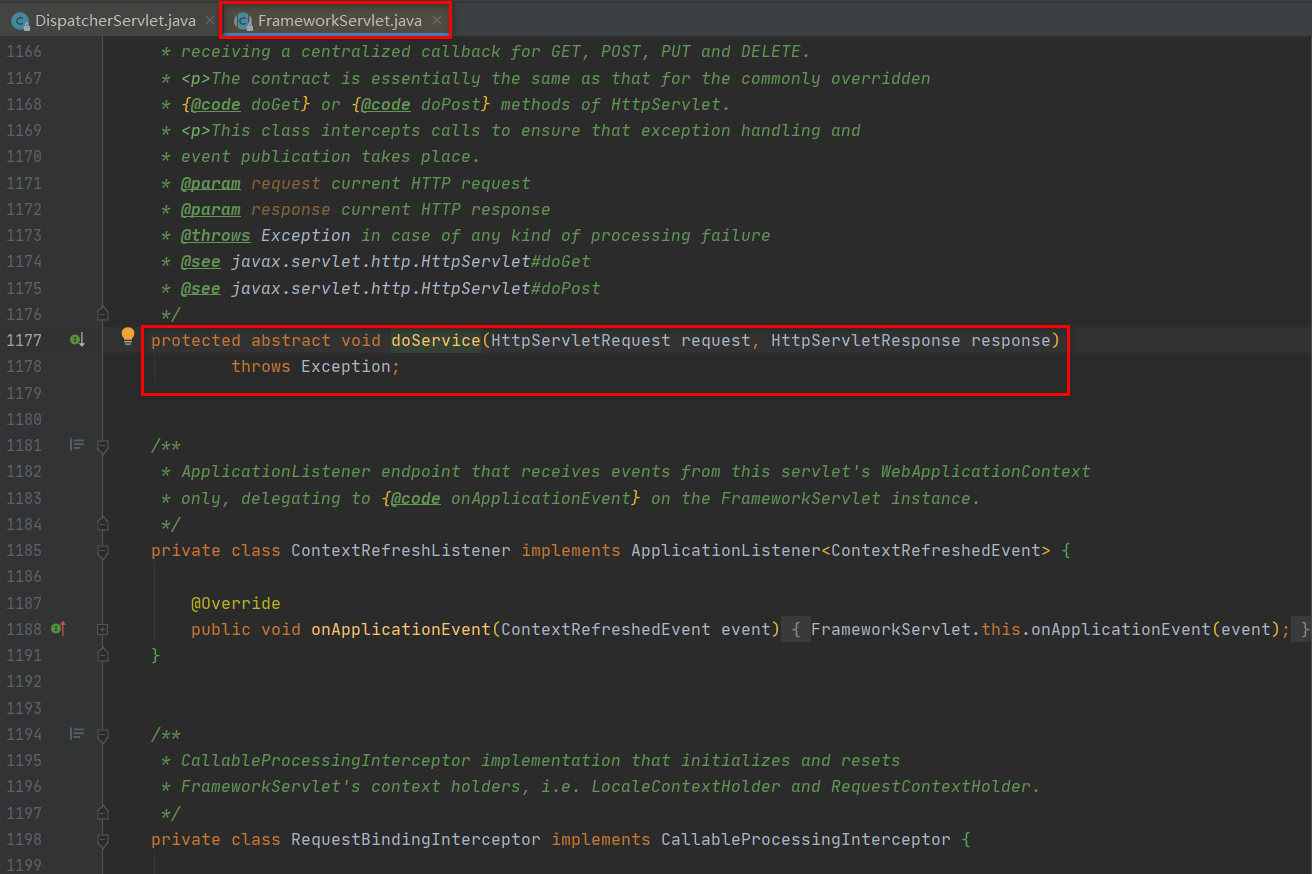

doService(request, response);方法原始碼

逐漸失去耐心的我真的被驚訝到了，進入到doService方法后，也沒有跳到其他的類中，而卻還是在該類中跳到了一個空的doService();方法中，唉，探究究竟真的是件不容易的事情呀~我嘆了一口氣，冷靜下來一想，父類是空方法沒有實作，那核心邏輯代碼必定是在子類中了呀，這不是多型嘛！于是，我得出了結論，費勁吧難，找入口的邏輯代碼回過頭來還是得看DispatcherServlet中的那個doService方法，此時我知道，這必將是一個漫長的探索之路，于是，我秉著探究原理的心態，再一次點進了被我錯過的那個DispatcherServlet中的doSerivce方法，如下圖：

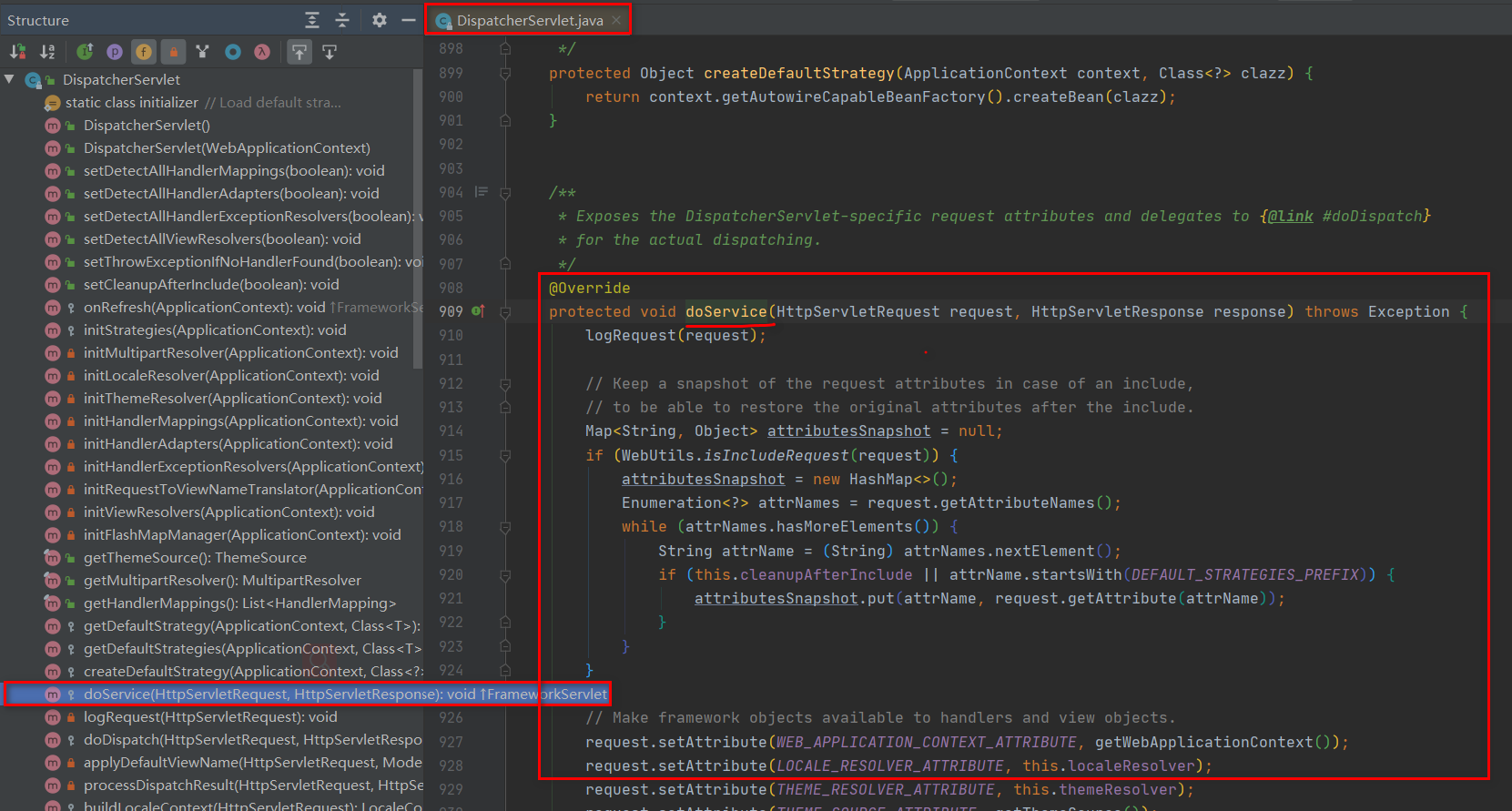

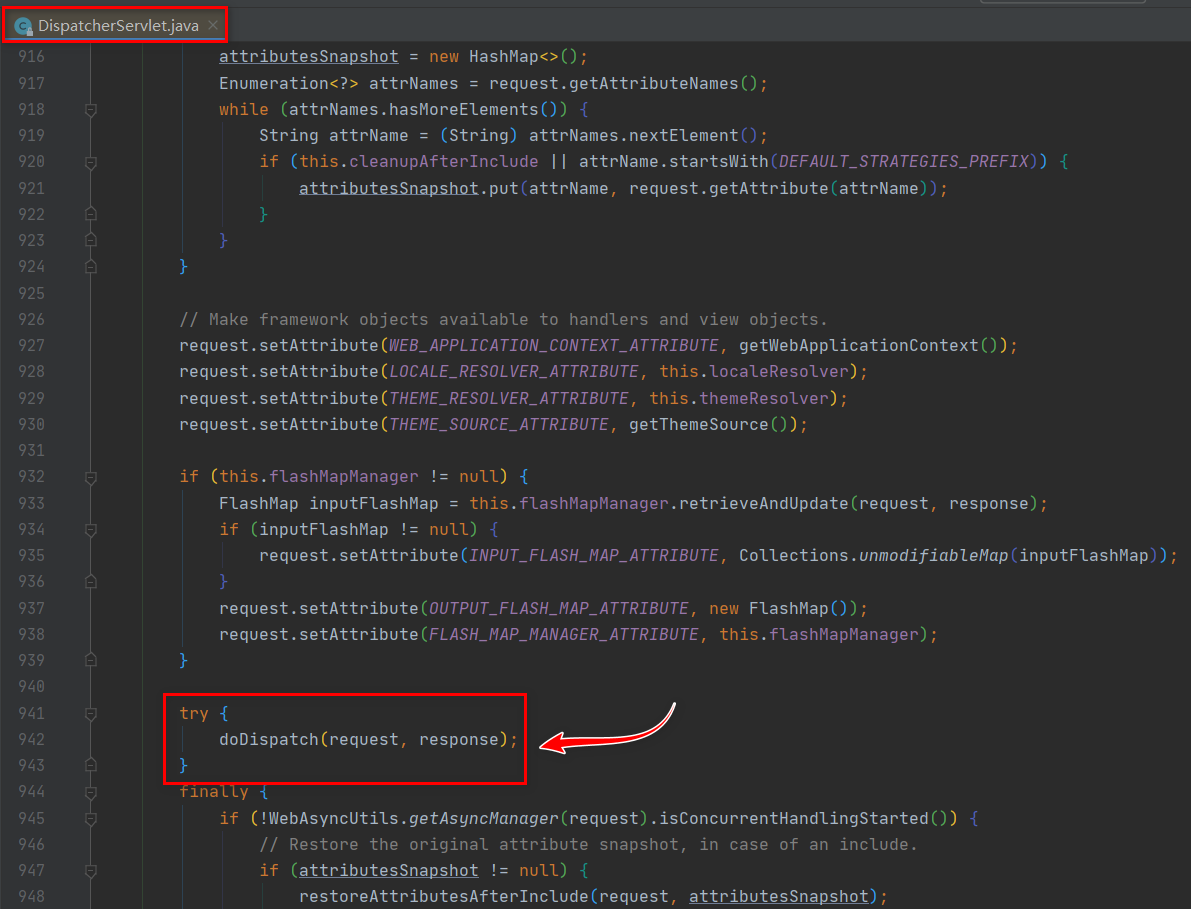

DispatcherServlet中的doService()方法

既然確定了這是探究底層原理的開始，那我們就在doServie()方法中尋找重要的邏輯，于是我再一次的在try塊中找到了一個名為doDispatch(request, response);的方法（省略了前面的各種初始化和存盤域資料），在探究底層原理的道路上，你會發現越來越接近真理，雖然這注定是一個漫長的探索程序，我也情愿，于是，點擊進入到了doDispatch()方法中的原始碼，如下圖所示：

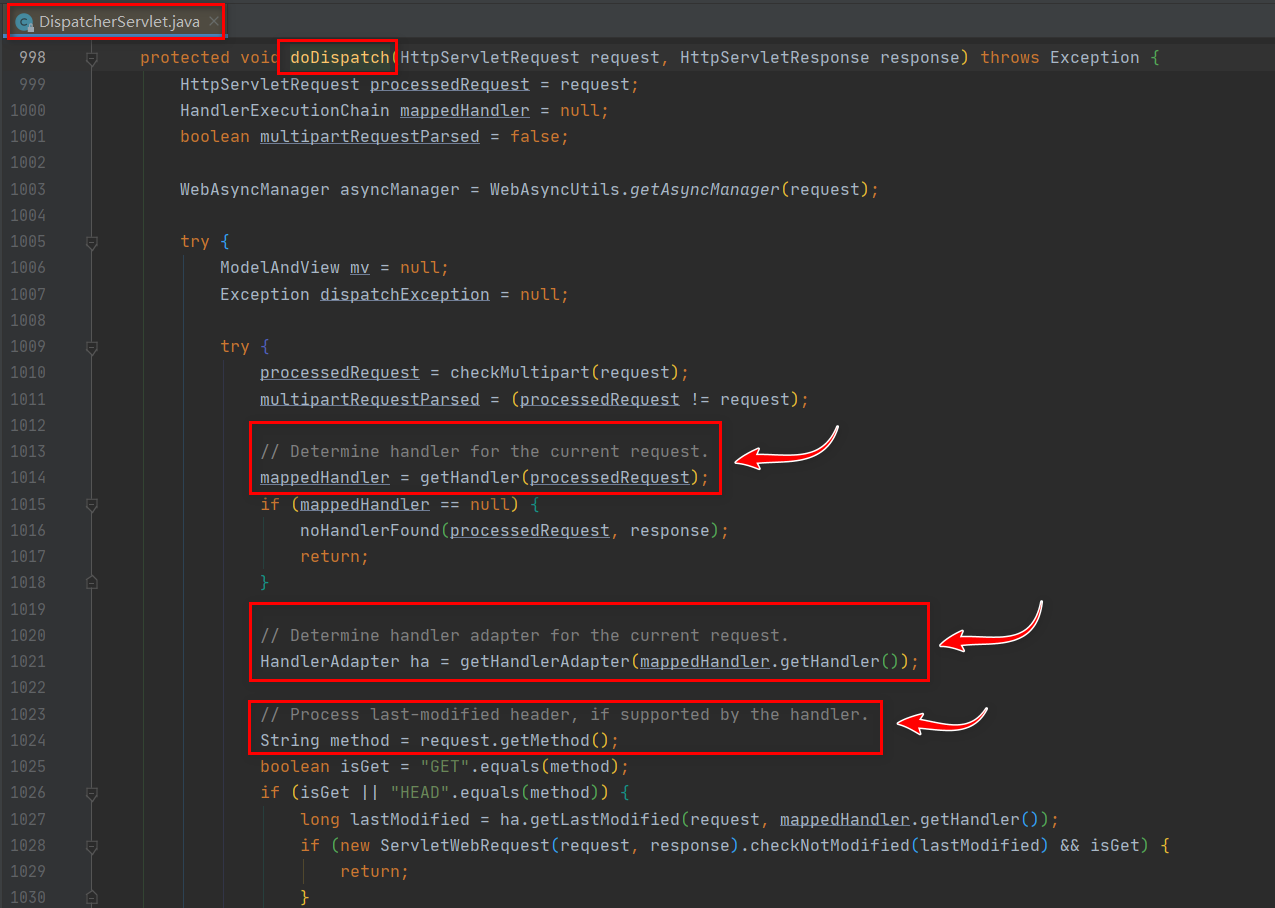

doDispatch()方法原始碼

走進了doDispatch()方法的原始碼，才知道我沒有看錯你，里面標有注釋的都是一些重要的執行邏輯方法，接下來我們會一個個的分析，逐步深入理解SpringMVC的執行流程，既然探索執行流程那就少不了Debug（Debug除錯功能，Debug能很清晰的看到執行流程），于是我在getHandler()方法的那一行打了一個斷點，下一步跟進執行流程進入到了getHandler()方法，如下圖所示：

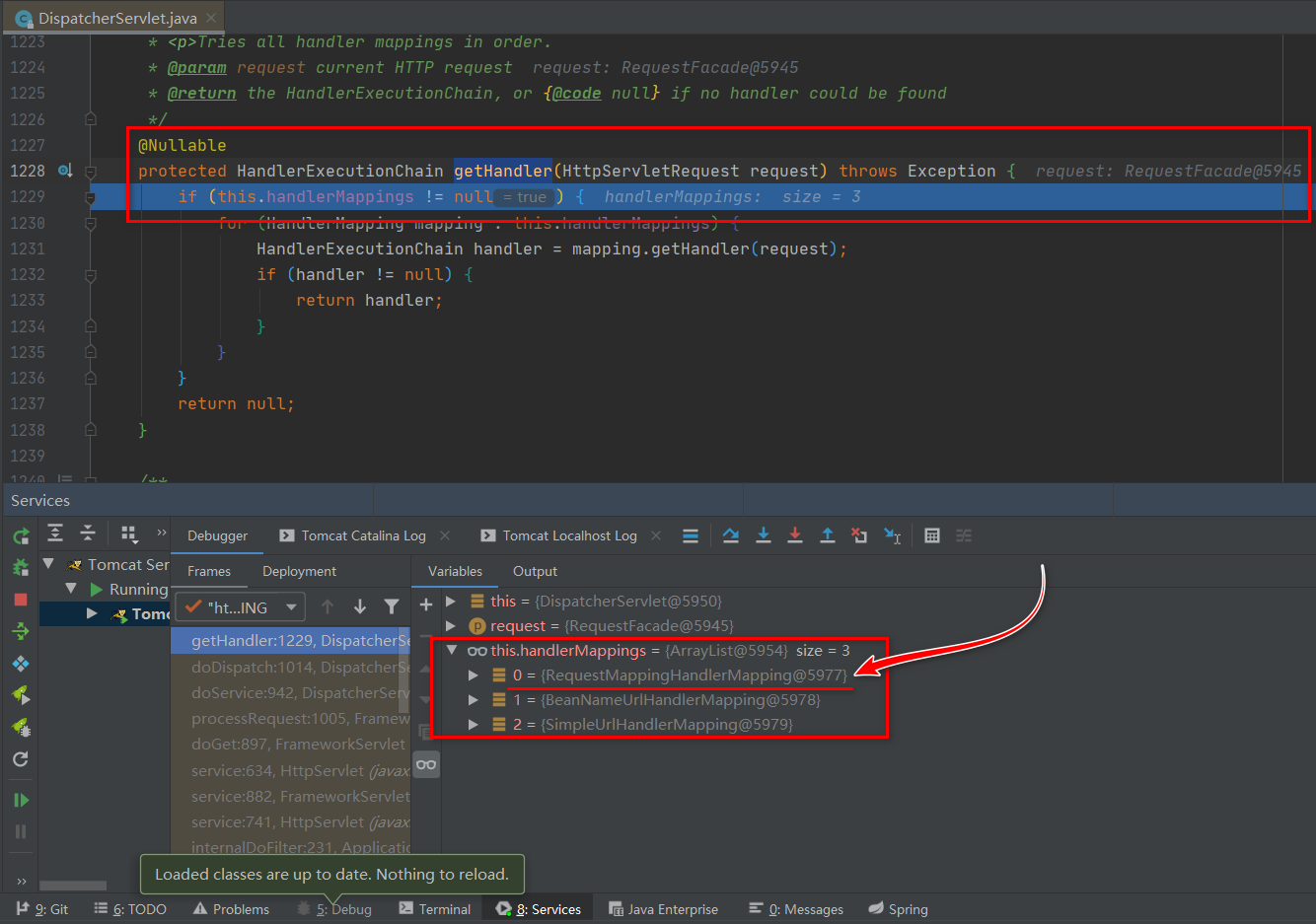

getHandler方法原始碼（注釋解釋：為當前請求尋找并回傳一個handler物件）

斷點停留到了這一行，因為getHandler()的名字，顧名思義就是獲取Controller層中的Handler，它是怎么獲取到的呢？我們在斷點的變數顯示框中，看到handlerMappings是一個陣列，其中有三個物件，他們可以分別以不同的方式處理不同的Handler，其中我們可以點擊這個三個物件，一一把其物件展開查看重要屬性，如下圖所示：

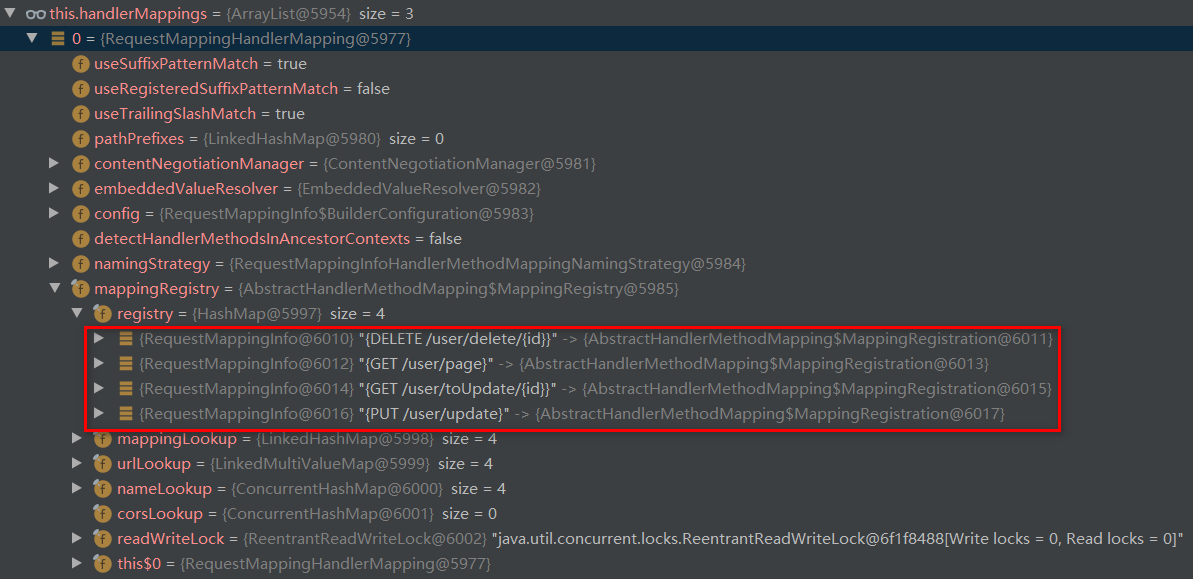

0 = {RequestMappingHandlerMapping}

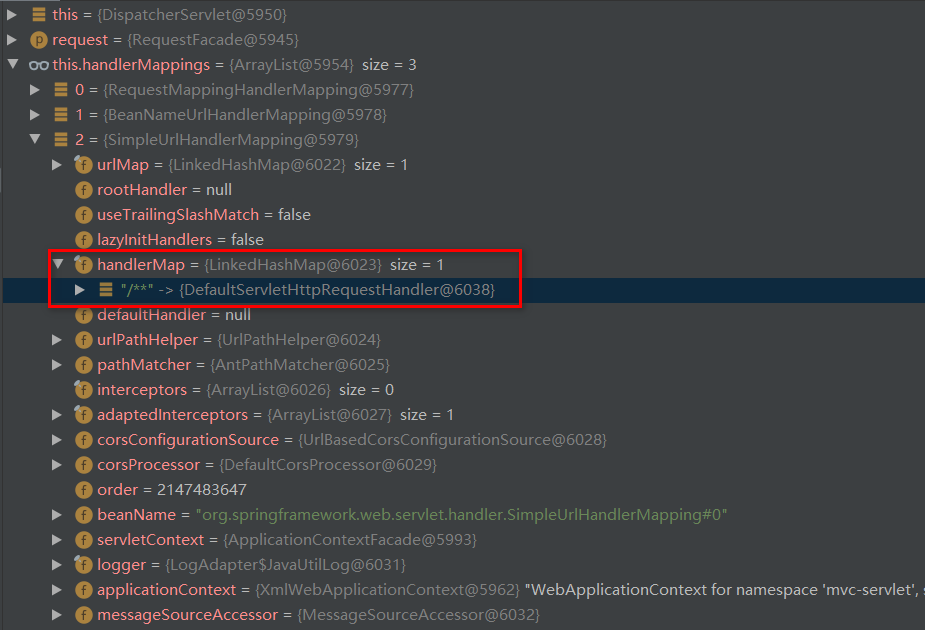

2 = {SimpleUrlHandlerMapping}

如上圖得知，RequestMappingHandlerMapping物件識別了我們Controller中的@RequestMapping注解和各個Handler上方的注解路徑，SimpleUrlHandlerMapping物件識別了處理靜態資源驅動所創建的那個默認Servlet，而處理靜態資源的默認Servlet路徑給了/**，它識別了這個路徑，HanderMapping映射器中的物件，通過注解識別獲取到了Controller層的各個Handler請求路徑注解后，就執行到了下一行，如下圖：

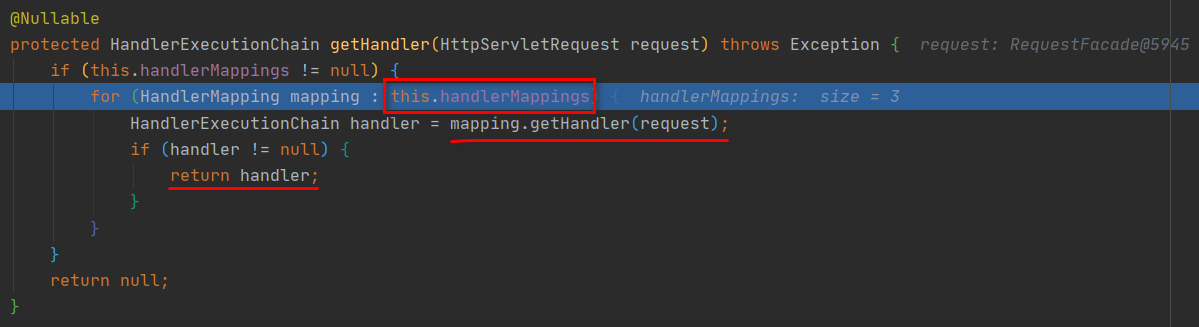

getHandler方法原始碼

通過注解可以找到所有的Handler，其中所有的Handler就存盤在handlerMappings中，于是它就遍歷了此物件，隨后根據各自的請求物件獲取對應的Handler并判慷訓傳獲取到的對應Handler物件，繼續向下執行，你還會發現這么一個東西，如下圖：

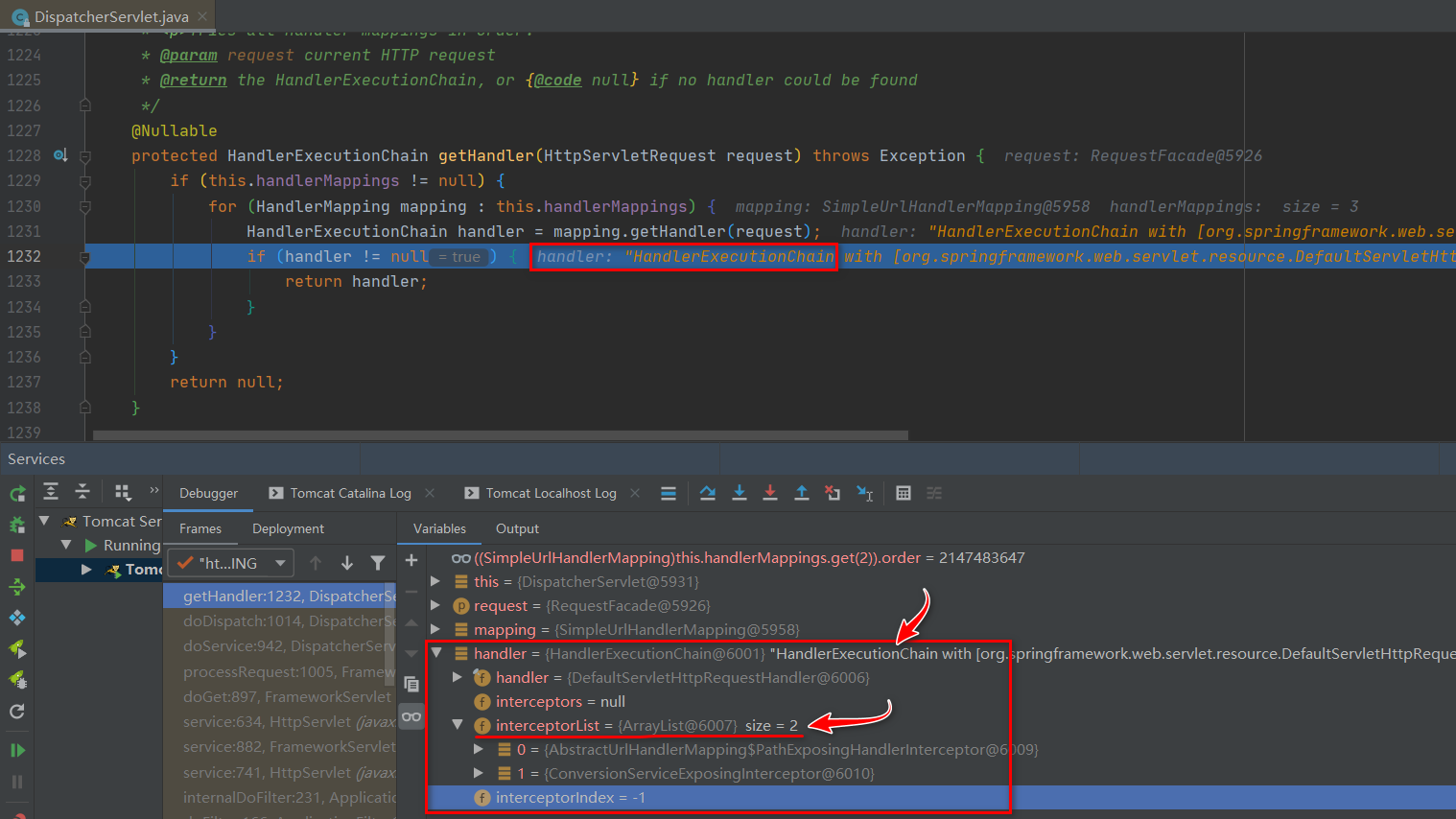

getHandler方法

對，你會發現即將回傳的Handler是一個名為HandlerExecutionChain的執行鏈，其中執行鏈內包含了即將回傳的handler物件和一個interceptorList集合，其中集合內有兩個物件，這兩個物件就是攔截器，所以，不管是你自己使用了攔截器還是沒有使用攔截器（內部底層有攔截器），這些攔截器和handler物件會以一個鏈條的形式執行（攔截器在前，handler物件在后），則執行程序是遵循著先執行攔截器，后回傳并執行handler物件的順序，回傳了HandlerExecutionChain執行鏈，那么就要開始執行執行鏈了！問題來了，究竟是誰依次執行攔截器和handler物件呢？如下圖：

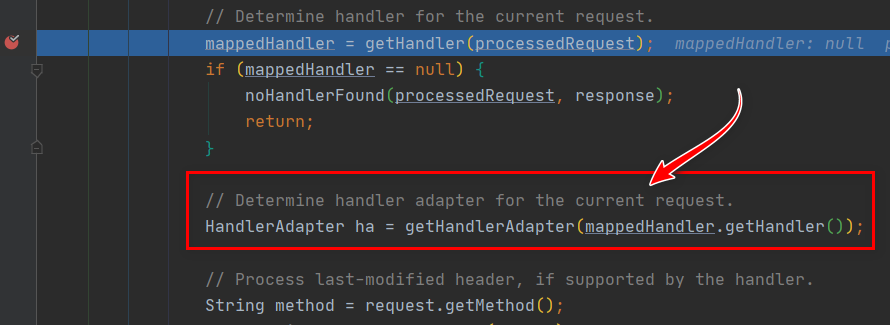

doDispatch()方法原始碼

回傳執行鏈后，繼續執行就執行到了這一行代碼，其注釋解釋為為當前請求物件尋找一個handler配接器，如果你學過配接器設計模式也許你會更容易理解，沒有學過也沒有關系，隨后的解釋你也可以理解的，知道了它要為請求物件尋找配接器，那么我們繼續執行，就得到了如下啊資訊：

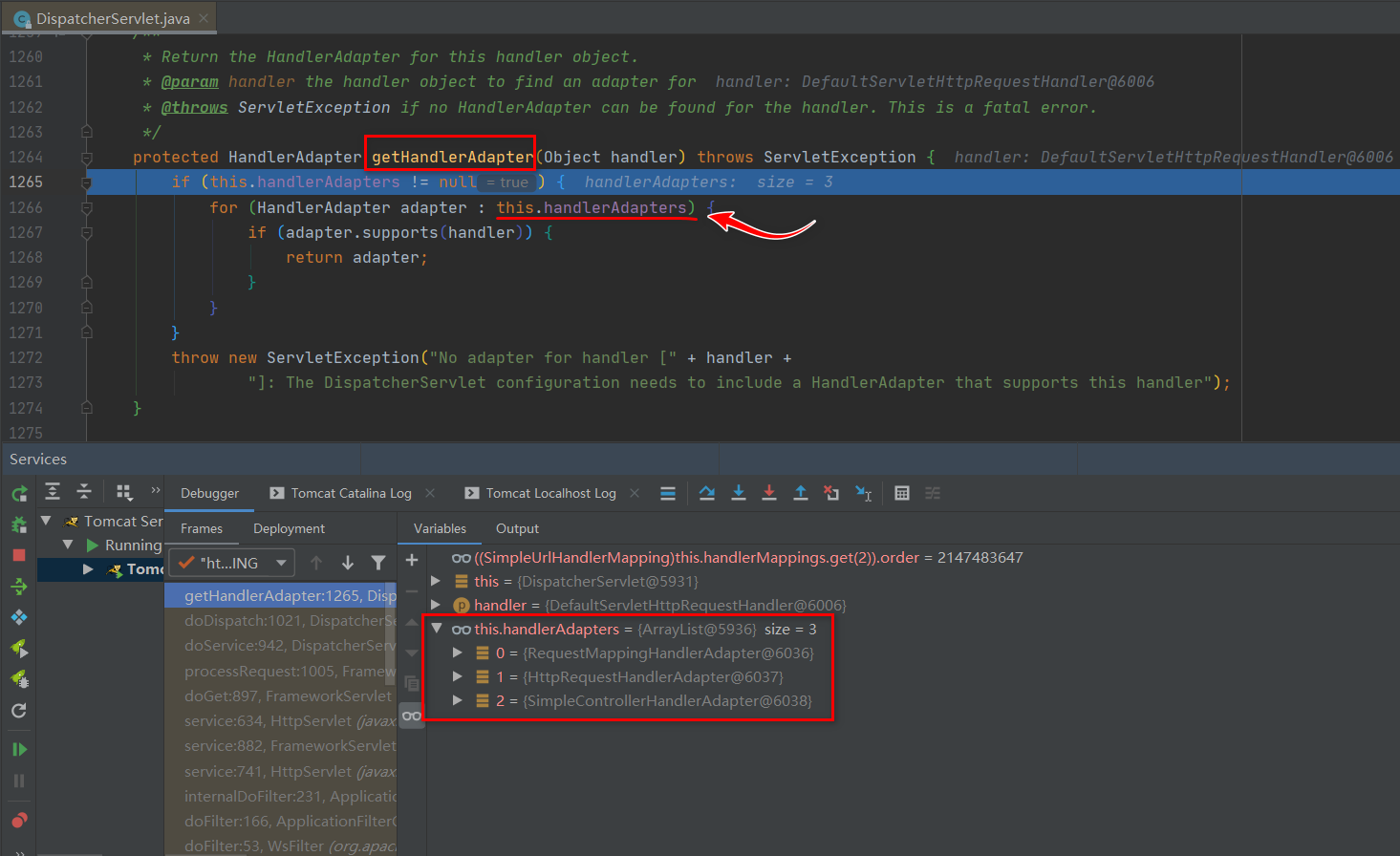

getHandlerAdapter方法原始碼

執行流程進入到了getHandlerAdapter方法，遠遠看到這個方法有一種似曾相識的感覺，對，它和HandlerMapping映射器很像，簡直就是孿生兄弟，該方法要根據當前回傳的handler物件，為其handler物件尋找一個配接器，而handlerAdapters集合物件中就存盤著三個配接器，想想我們在映射器中獲取執行鏈的時候是不是也三個呢？對的，他們是成對出現的，handler的物件找其對應的配接器才可以繼續執行下去，找到與當前handler物件成對的配接器之后，就回傳了該配接器，配接器回傳后中間經過了如下方法：

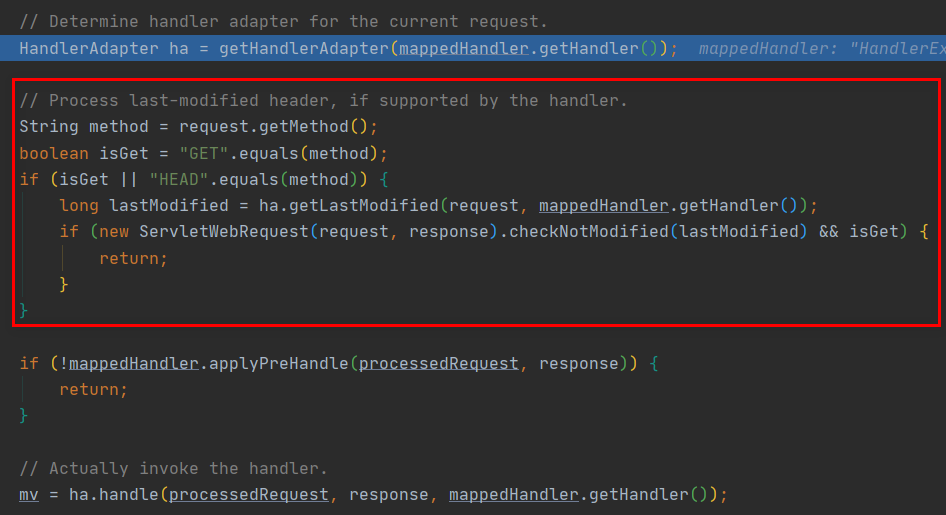

doDispatch()方法原始碼

中間經過了這一段代碼，獲取了請求物件的請求方式并對此進行了一系列的判斷操作，繼續執行到了下面，下面有一個if判斷，判斷執行了applyPreHandler方法，此方法就是攔截器的前置方法，執行完攔截器的前置方法后，繼續向下執行，這時候就該執行如下代碼：

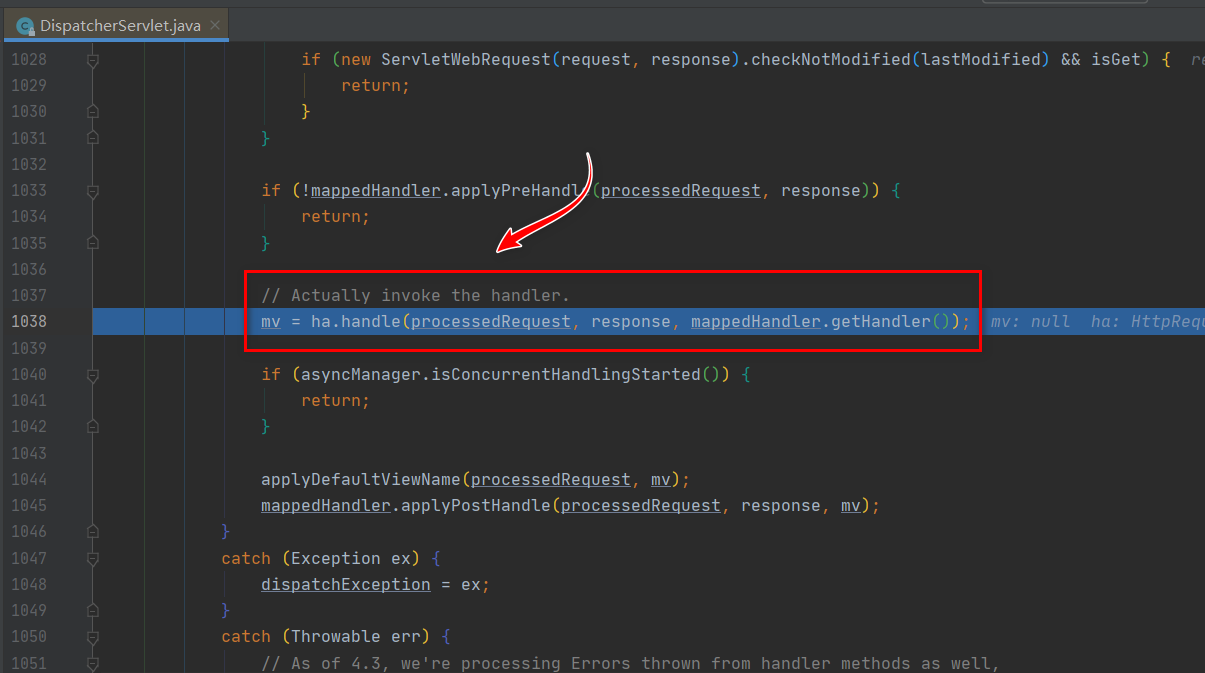

doDispatch()方法原始碼

從此方法可見ha物件是此時的handler物件，說明在執行handler物件之前執行了攔截器，這也是遵循了執行鏈的順序，繼續執行下去，將完成了請求引數物件的封裝和回應中Json字串與物件的轉換后，回傳了一個mv物件，那么mv物件是什么呢？其實是在上面定義的ModelAndView物件，回傳mv物件后，繼續執行便執行到了如下重要的執行邏輯：

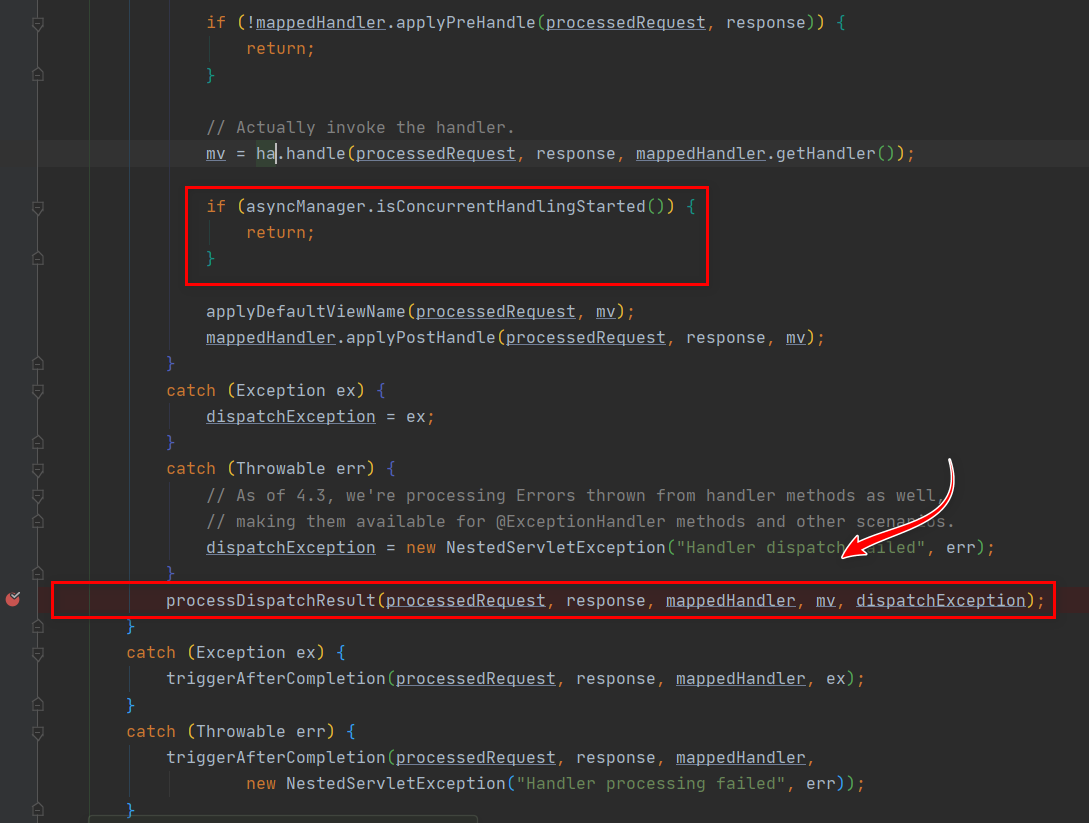

doDispatch()方法原始碼

其中在執行程序中，判斷并執行了攔截器的后置方法，執行完后置方法后，進行了一系列的判斷，就開始執行了processDispatchResult(processdRequest, response, mappdeHandler, mv, dispatchException)方法，該方法中攜帶了請求物件、回應物件、handler物件、ModelAndView物件等，進入到此方法原始碼中，你會發現他進行了一系列的判斷，通過如下方法對ModelAndView物件進行了渲染：

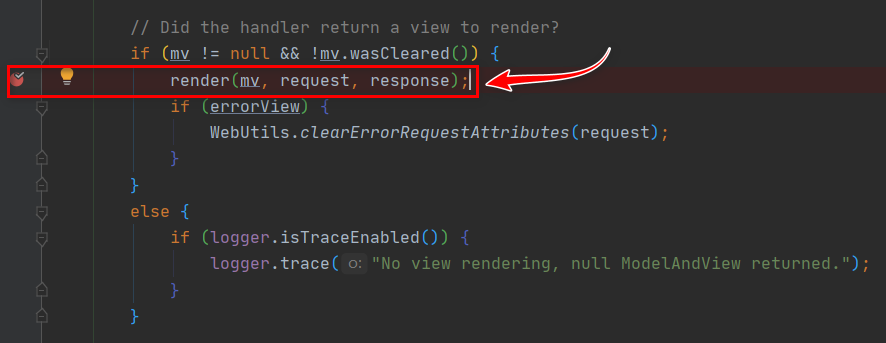

render方法原始碼

對ModelAndView物件進行渲染和視圖決議后，繼續跟進方法，因為勝利馬上就要來臨了，如下圖：

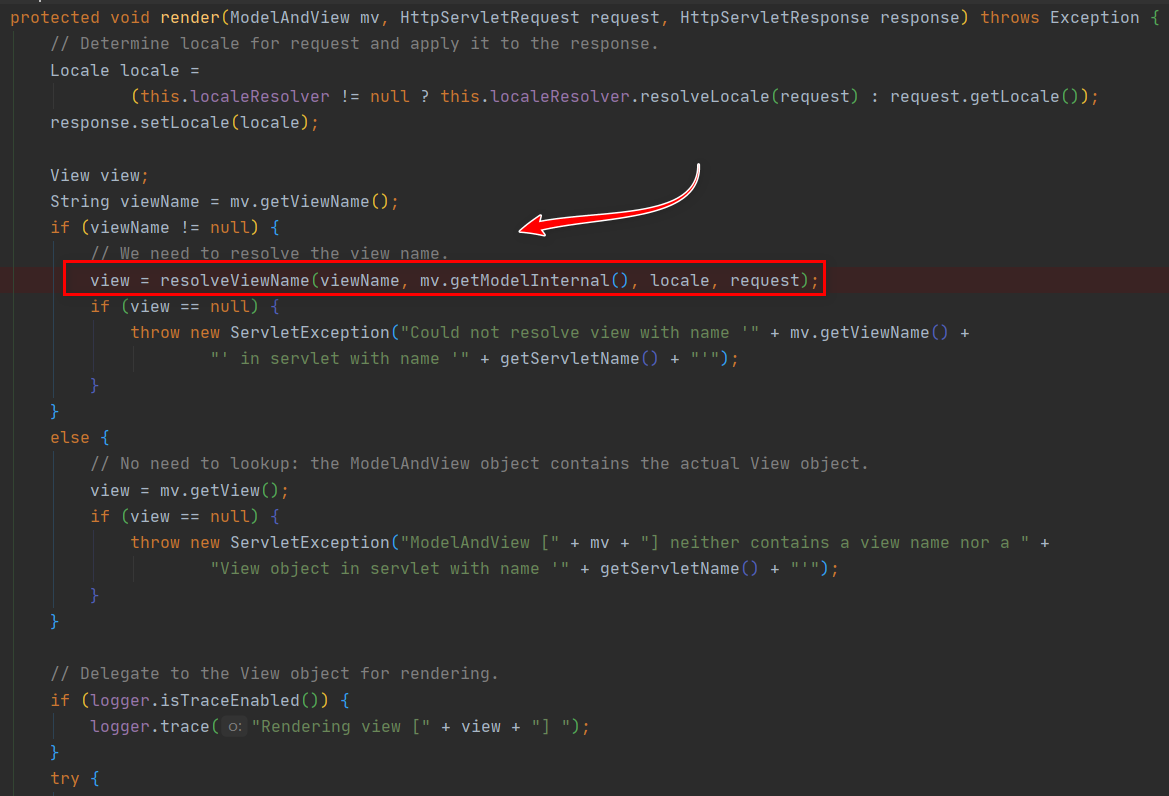

render方法原始碼

繼續執行，就會發現它開始通過resolveViewName方法來決議視圖了，于是，就進入到了該方法，如下圖：

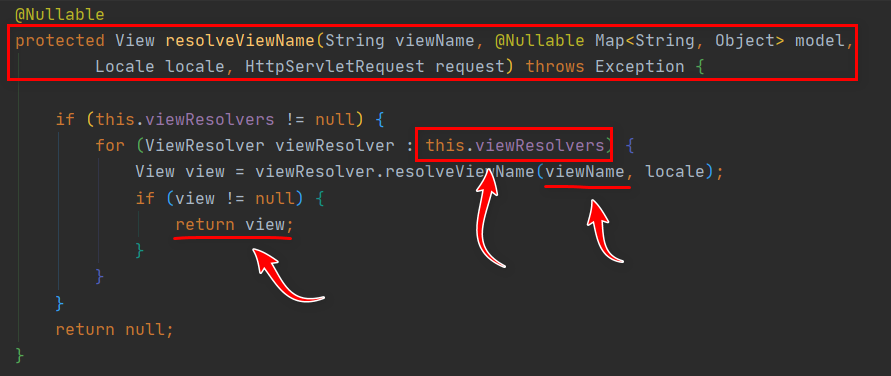

resolveViewName方法原始碼

首先，看到此方法的原始碼，你可以發現，viewResolvers視圖決議器會決議ModelAndView物件，并回傳了一個View物件，后來View物件也會被一個名叫render的方法渲染，如下：

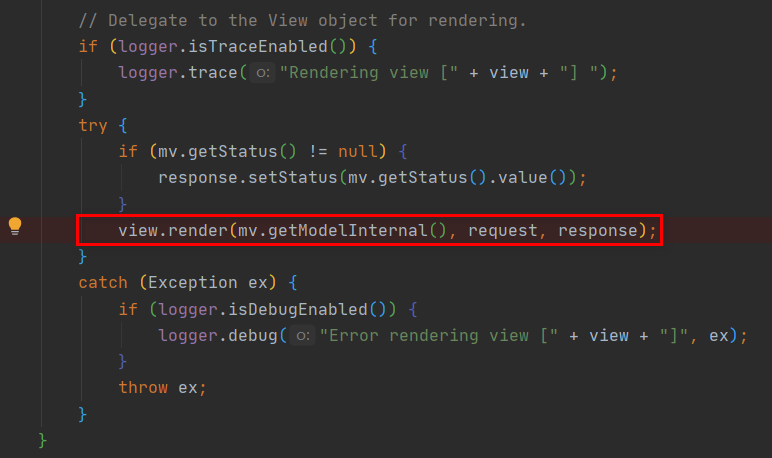

view.render()

可見，此View物件并不簡單，它執行了一番過后，由于我的網頁跳轉時使用的請求轉發，于是就到了如下頁面原始碼：

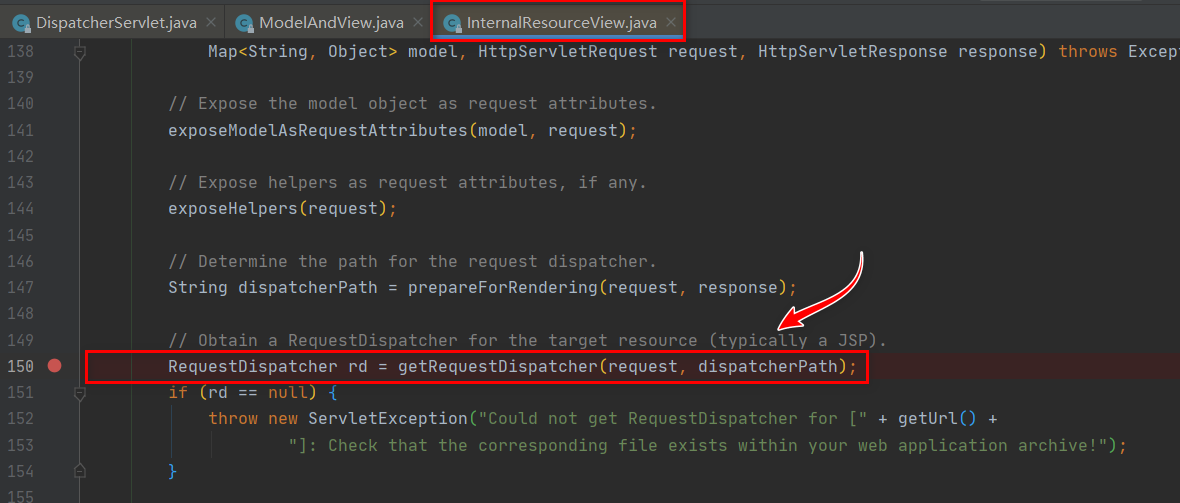

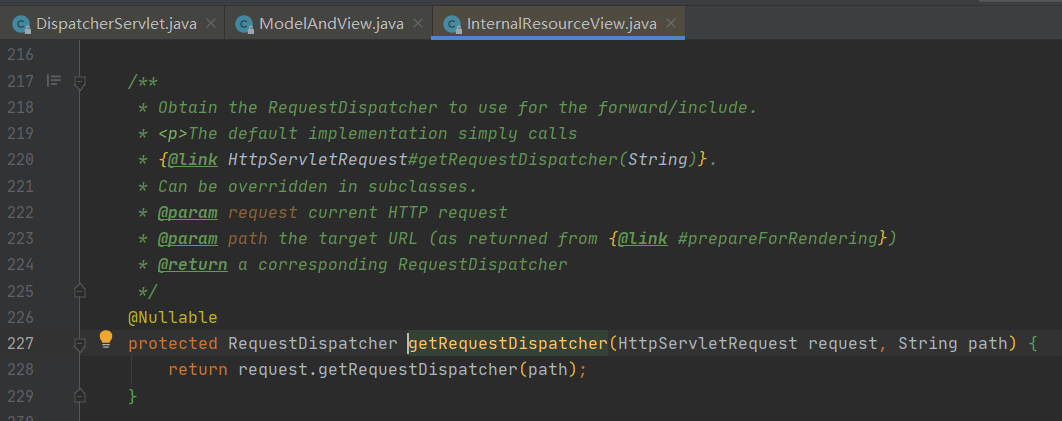

InternalResourceView原始碼

點擊此方法就會發現我們熟悉的請求轉發了，此時它在這里讀取決議了spring-mvc.xml組態檔，為內部默認的請求轉發拼接好了路徑forward:/XXX/XXX（此時也決議了spring-mvc.xml組態檔內的其他組件），如下圖：

請求轉發（InternalResourceView.java）

如果是重定向呢，那么就是如下類中的重定向方法，如下圖所示：

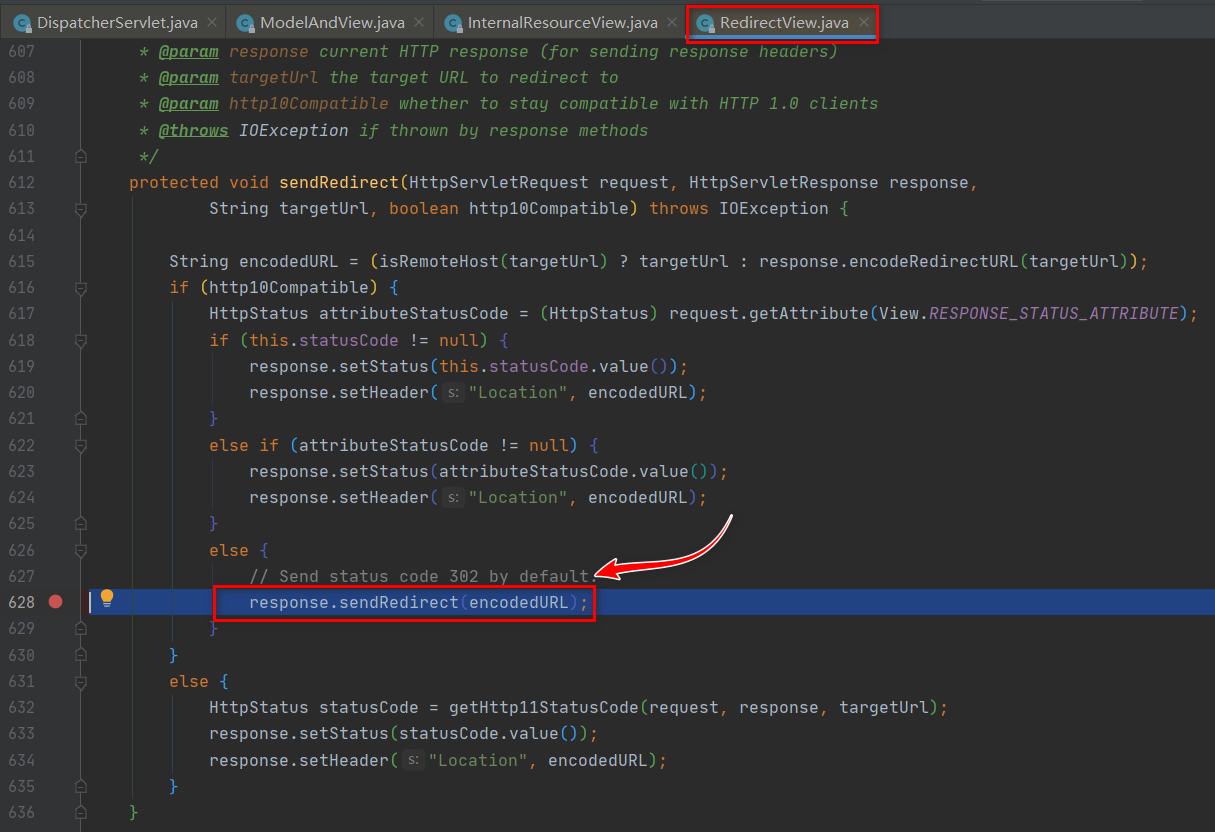

重定向（RedirectView.java）

隨后，轉發或重定向跳轉至JSP頁面（視圖層）后，渲染資料到HTML中，并渲染完HTML內容后，輸出給瀏覽器并作出回應，在瀏覽器中顯示！

此SpringMVC我以打斷點除錯的方式走了一遍底層的執行流程，我相信你自己打斷點除錯也會有一個不錯的識訓！

SpringMVC的內部組件

• HandlerMapping（處理器映射器）
• HandlerAdapter（處理器配接器）
• ViewResolver（視圖決議器）

SpringMVC默認組件初始化加載

上面我們通過Debug簡單的走了一遍SpringMVC的執行流程，但是前面所說的那么多內部組件是怎么來的呢？于是，我從DispatherServlet找到了一個方法initStrategies，如下：

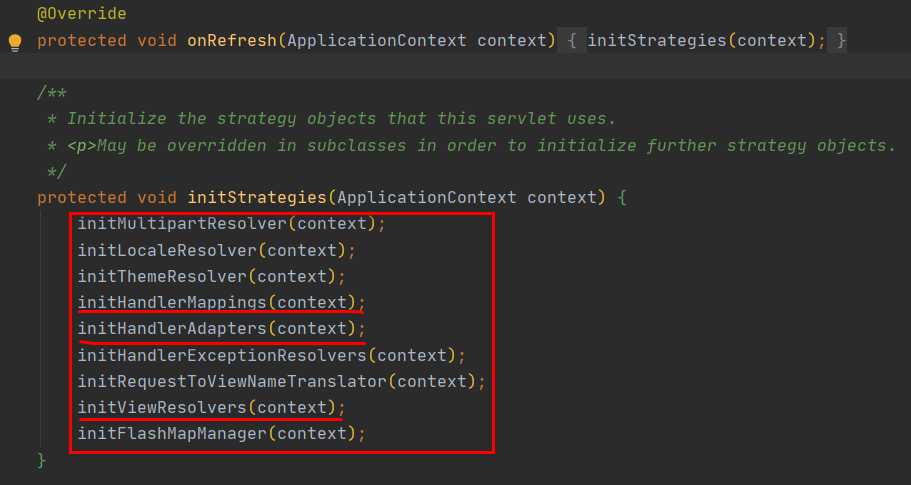

initStrategies方法原始碼

在執行流程開始之前，做了內部組件的一系列初始化操作，這里我們以initHandlerMappings方法進行追溯，找到 SpringMVC 的默認組態檔，進入 initHandlerMappings 方法，因為我們并沒有進行配置（注解或者 Bean 標簽），所以該方法中的前兩種情況都會跳過，會來到最下面的默認情況處，呼叫了 getDefaultStrategies 方法，讀取默認的組態檔，

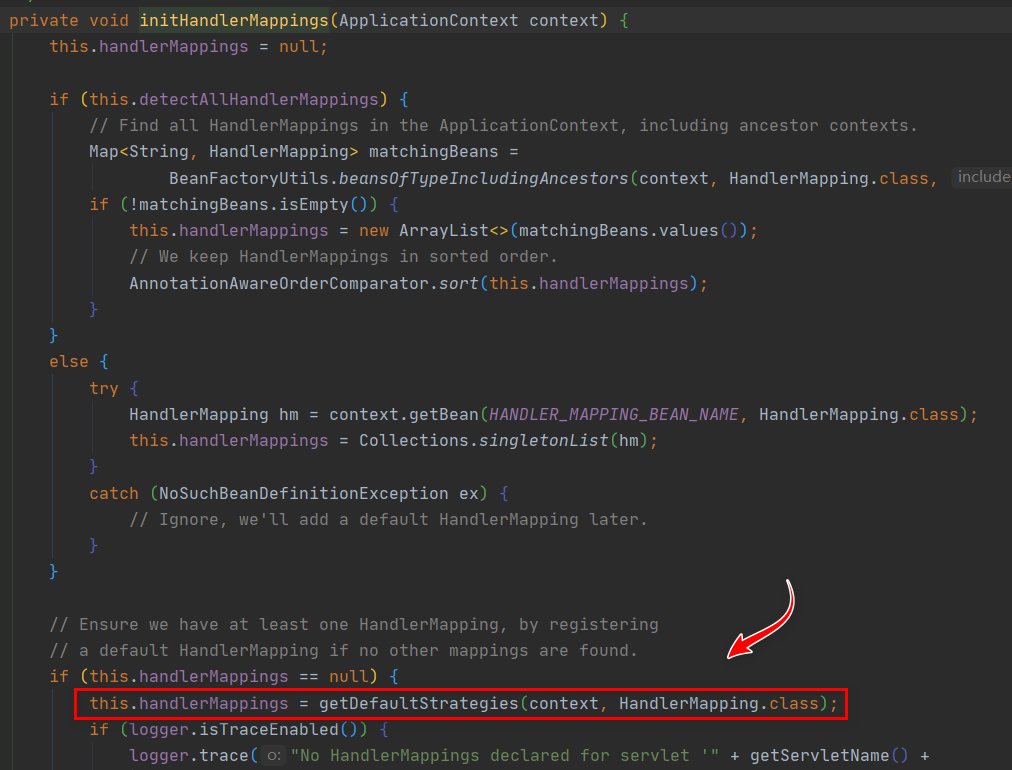

initHandlerMappings方法原始碼

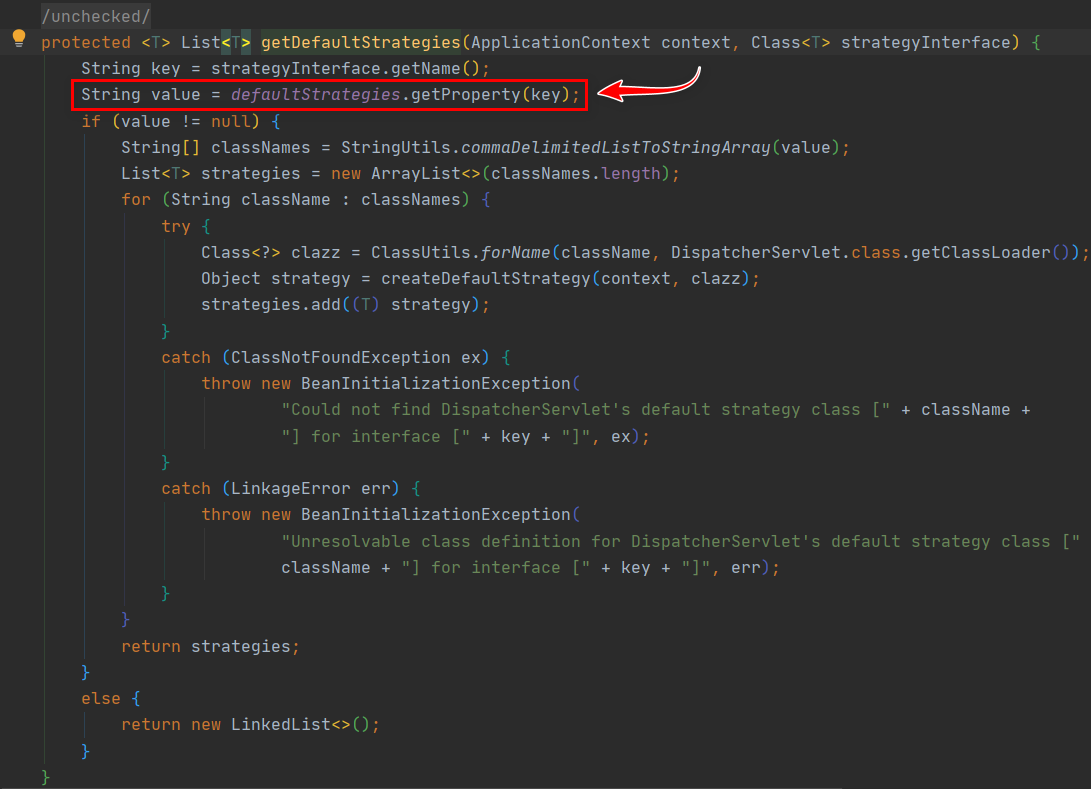

getDefaultStrategies方法原始碼

在 getDefaultStrategies 方法中，有一個 defaultStrategies，我們當該類上面看一下，如下圖：

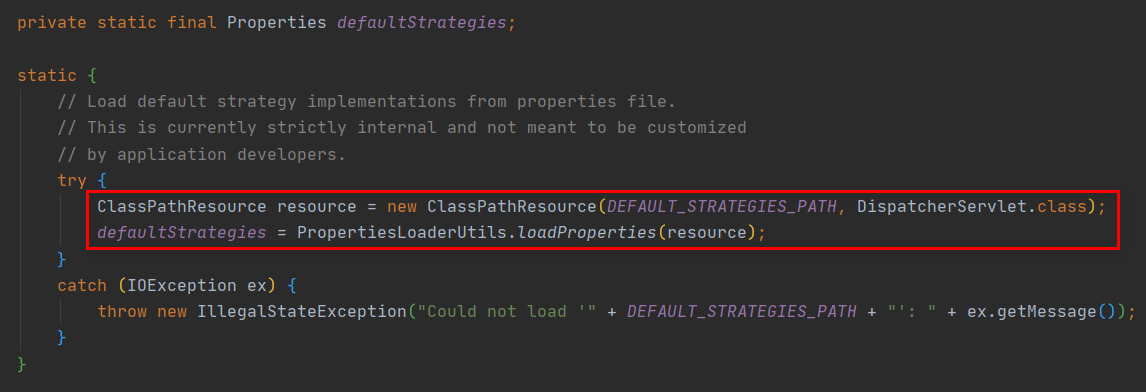

defaultStrategies原始碼

這里就是進行加載默認組態檔的地方，點擊 DEFAULT_STRATEGIES_PATH 常量，找到了默認的配置組態檔，

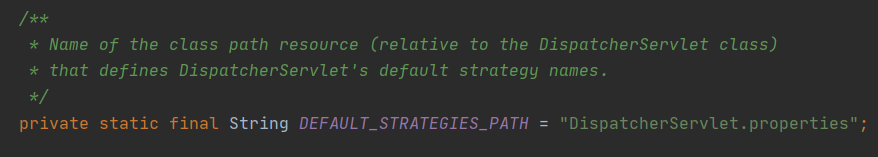

DEFAULT_STRATEGIES_PATH常量

于是我想辦法翻到了這個組態檔，里面就初始化了各種組件，大家可以查閱：

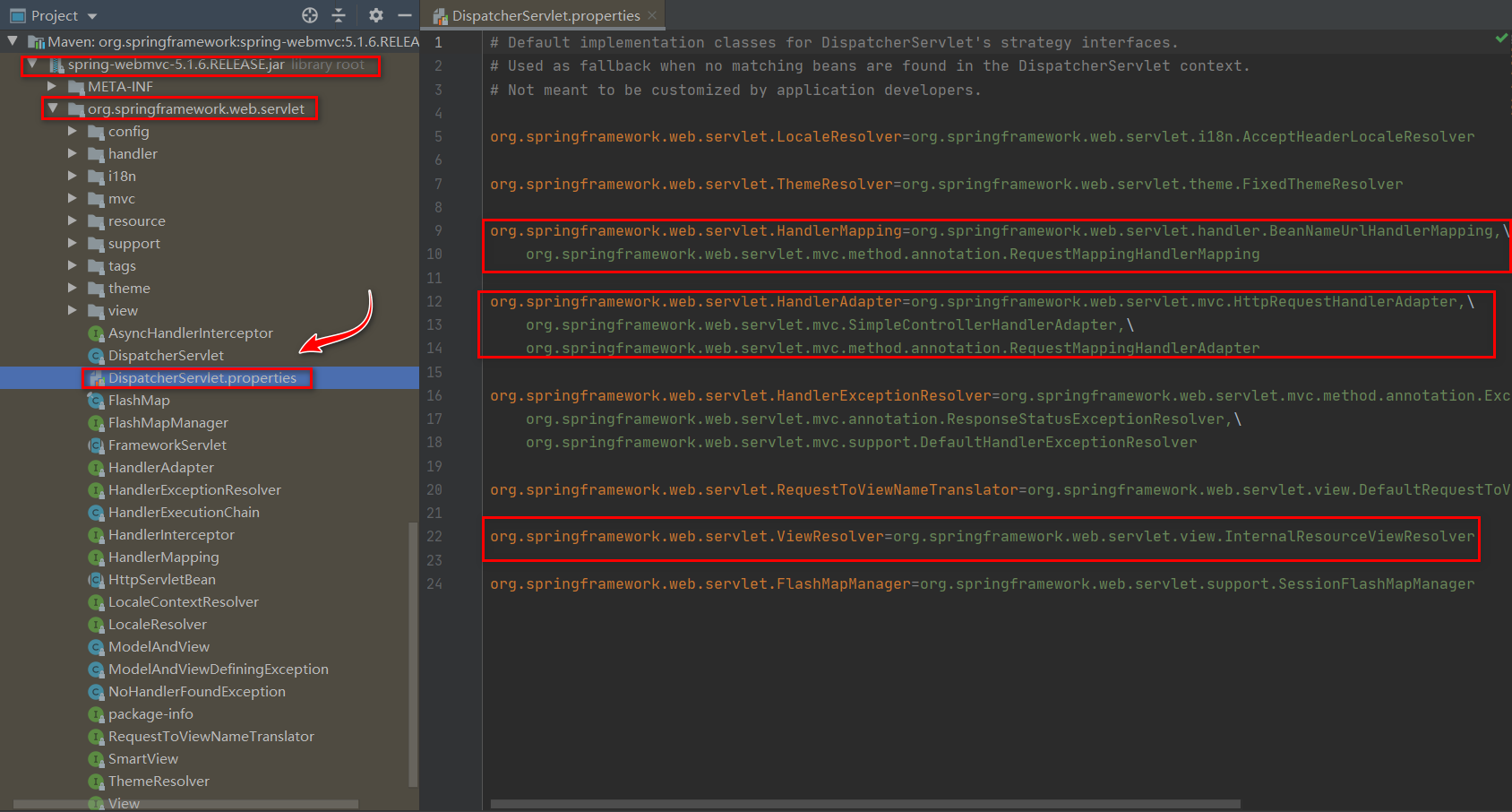

DispatcherServlet.properties組態檔
