Java 在 PDF 中繪制形狀

在我們編輯PDF檔案的程序中，有時候需要在檔案中添加一些如多邊形、矩形、橢圓形之類的圖形，而Free Spire PDF for Java 則正好可以幫助我們在Java程式中通過代碼在PDF檔案中繪制形狀，以及設定形狀邊線顏色和填充色，

Jar包匯入

方法一：下載Free Spire.PDF for Java包并解壓縮，然后將lib檔案夾下的Spire.Pdf.jar包作為依賴項匯入到Java應用程式中

方法二：直接通過Maven倉庫安裝JAR包，配置pom.xml檔案的代碼如下：

<repositories>
    <repository>
        <id>com.e-iceblue</id>
        <url>http://repo.e-iceblue.cn/repository/maven-public/</url>
    </repository>
</repositories>
<dependencies>
    <dependency>
        <groupId>e-iceblue</groupId>
        <artifactId>spire.pdf.free</artifactId>
        <version>2.6.3</version>
    </dependency>
</dependencies>

Java代碼

import com.spire.pdf.*;
import com.spire.pdf.graphics.*;

import java.awt.*;
import java.awt.geom.Rectangle2D;

public class DrawShapes {
    public static void main(String[]args){
        //創建PDF檔案，并添加一頁
        PdfDocument pdf = new PdfDocument();
        PdfPageBase page = pdf.appendPage();

        //創建畫筆、畫刷
        PdfPen pen =new PdfPen(new PdfRGBColor(Color.black),0.3);
        PdfBrush brush= PdfBrushes.getGreenYellow();

        //繪制矩形
        Rectangle2D.Float rect1 = new Rectangle2D.Float(0, 20, 120, 50);//創建Rectangle2D物件，并指定圖形在PDF頁面中的大小、位置
        PdfLinearGradientBrush linearGradientBrush = new PdfLinearGradientBrush(rect1,new PdfRGBColor(Color.pink),new PdfRGBColor(Color.YELLOW),PdfLinearGradientMode.Horizontal);//填充圖形顏色
        page.getCanvas().drawRectangle(linearGradientBrush, rect1);//繪制矩形到頁面

        //繪制橢圓
        Point centerStart= new Point(205,45);
        Point centerEnd= new Point(205,45);
        PdfRadialGradientBrush radialGradientBrush = new PdfRadialGradientBrush(centerStart,0,centerEnd,60,new PdfRGBColor(Color.white),new PdfRGBColor(Color.cyan));
        Rectangle2D.Float rect2= new Rectangle2D.Float(180, 20, 50, 50);
        page.getCanvas().drawEllipse(radialGradientBrush,rect2);

        //繪制多邊形
        Point p1=new Point(290,70);
        Point p2=new Point(310,45);
        Point p3=new Point(325,60);
        Point p4=new Point(340,20);
        Point p5=new Point(370,70);
        Point[] points = {p1, p2, p3, p4, p5};
        page.getCanvas().drawPolygon(pen,brush, points);

        //繪制弧形
        float startAngle = 0;
        float sweepAngle = 270;
        Rectangle2D.Float rect3= new Rectangle2D.Float(0, 110, 50, 50);
        page.getCanvas().drawArc(pen, rect3, startAngle, sweepAngle);

        //繪制扇形
        Rectangle2D.Float rect4= new Rectangle2D.Float(70, 110, 50, 50);
        page.getCanvas().drawPie(pen, rect4, startAngle, sweepAngle);

        //繪制兩條垂直交叉的直線
        Point pStart1=new Point(205,110);
        Point pEnd1=new Point(205,160);
        page.getCanvas().drawLine(pen, pStart1, pEnd1);
        Point pStart2=new Point(180,135);
        Point pEnd2=new Point(230,135);
        page.getCanvas().drawLine(pen, pStart2, pEnd2);

        //繪制貝塞爾曲線
        Point startPoint = new Point(290, 135);
        Point firstControlPoint = new Point(330, 70);
        Point secondControlPoint = new Point(330, 200);
        Point endPoint = new Point(370, 135);
        page.getCanvas().drawBezier(pen, startPoint, firstControlPoint, secondControlPoint, endPoint);

        //保存檔案

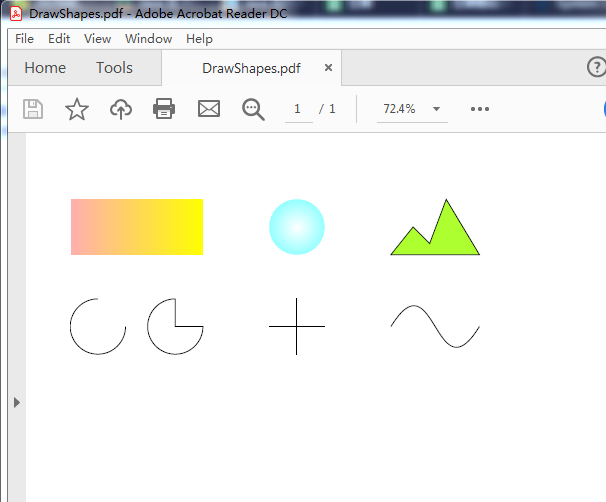

        pdf.saveToFile("DrawShapes.pdf",FileFormat.PDF);
    }
}
