0.前言
偶然逛咸魚，看見有DIY電子價簽的，感覺非常有意思（類似以下這種），簡單查了一下成本很低，想著能不能也搞一個玩玩，利用樹莓派來連接和跑代碼，由于沒有接觸過，一直沒搞懂墨水屏和樹莓派之間是怎么連接的，咸魚請教各種賣家，終于弄明白，墨水屏和開發板（樹莓派）中間還有一個驅動板，而且公開資料十分詳細，
微雪官網出售電子紙和相應驅動板，附帶各種資料
微雪官方的電子紙和驅動板相對比較貴，所以買電子價簽自己進行拆解就很劃算，
咸魚有賣家自己做的驅動電路板，省了我再學習電路相關知識的成本，畢竟就體驗一下，
1.實驗目的
使用樹莓派作為開發板，連接墨水屏和驅動板，顯示固定影像，定時重繪
2.實驗方法

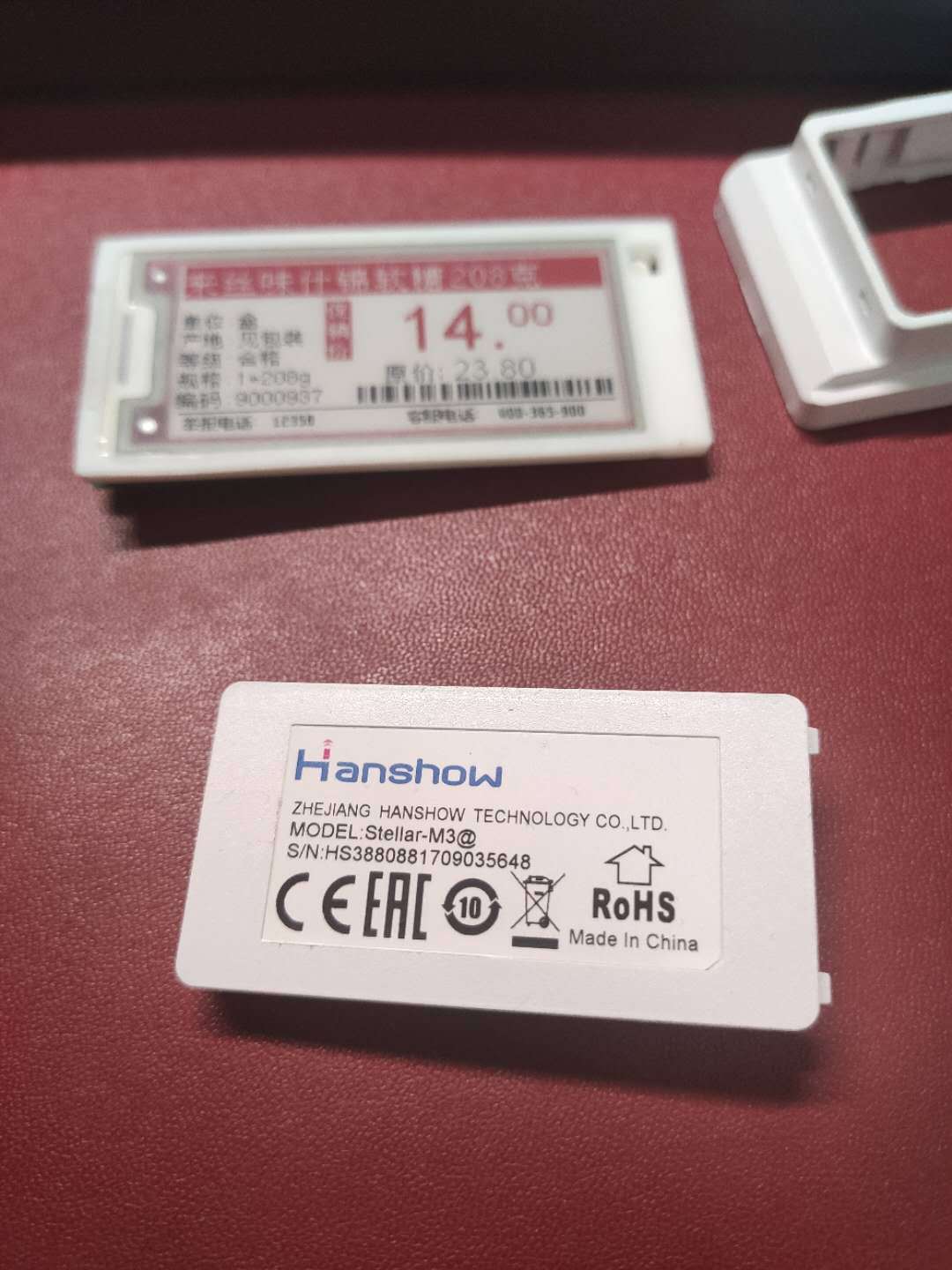

- 漢朔電子價簽及拆解

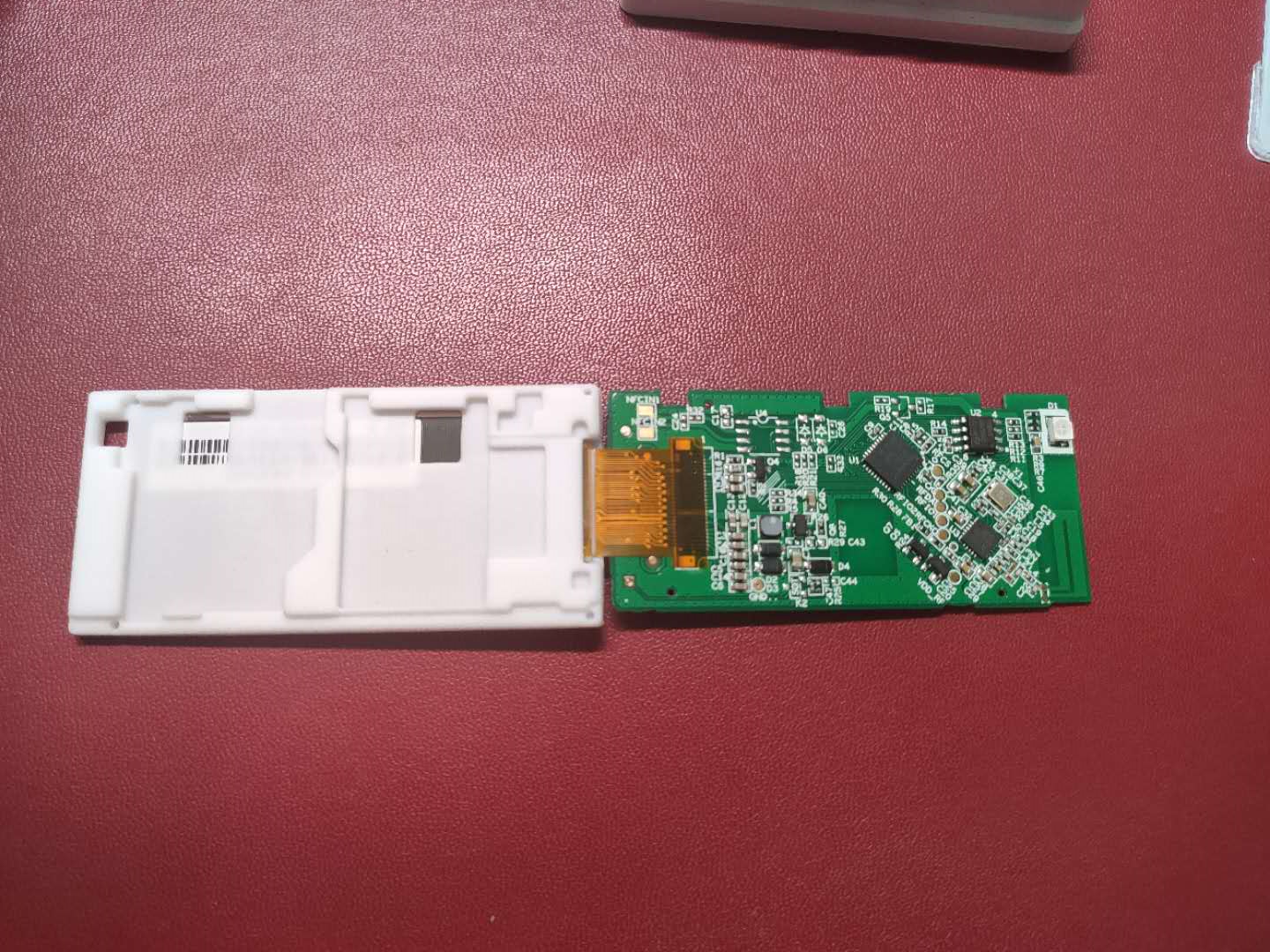

電子價簽拆解還是比較難拆的，需要沿著縫隙一點點拆，殼子拆掉也就損壞了，
這個型號的電子價簽支持區域重繪和三色（紅黑白）

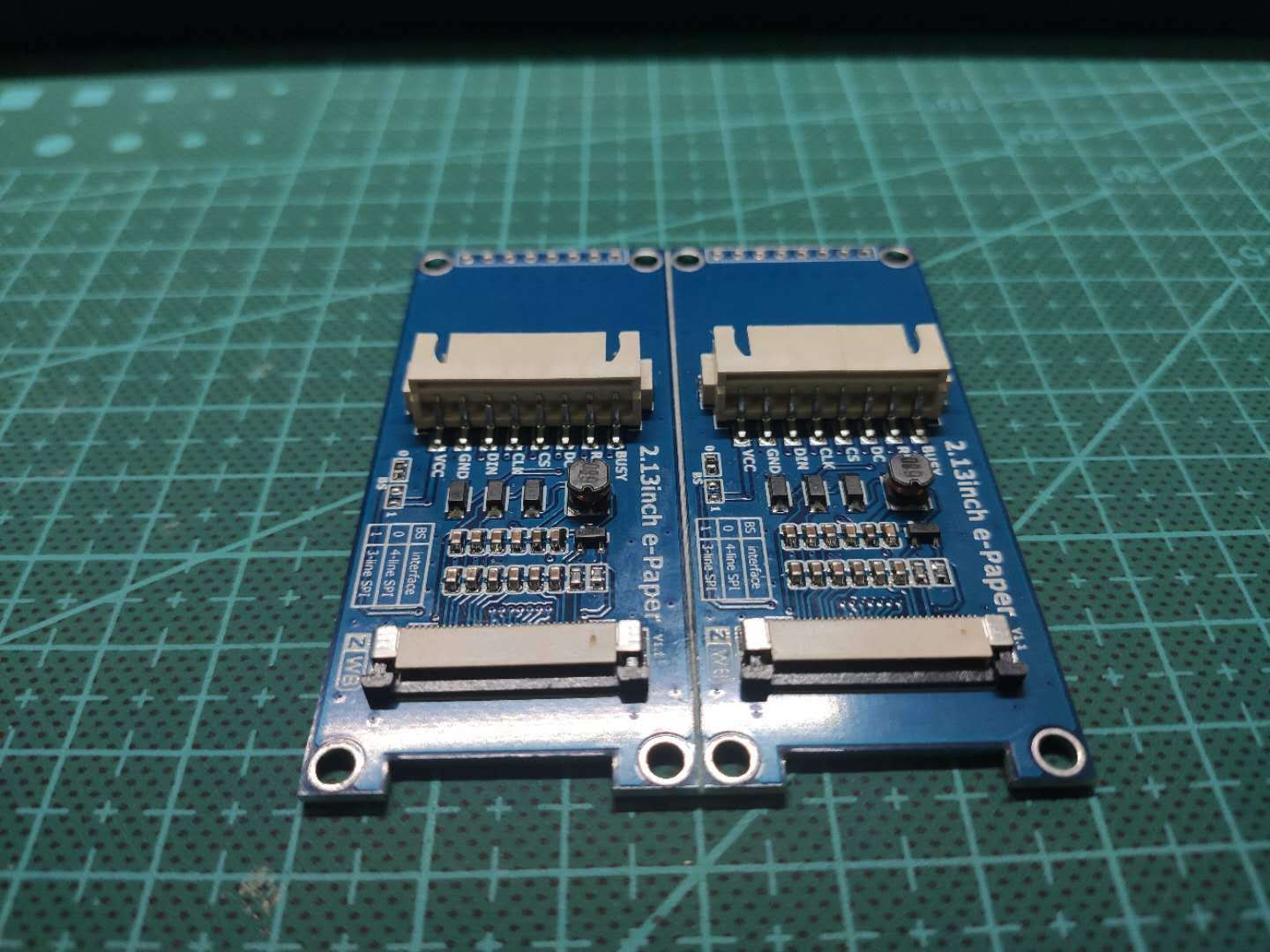

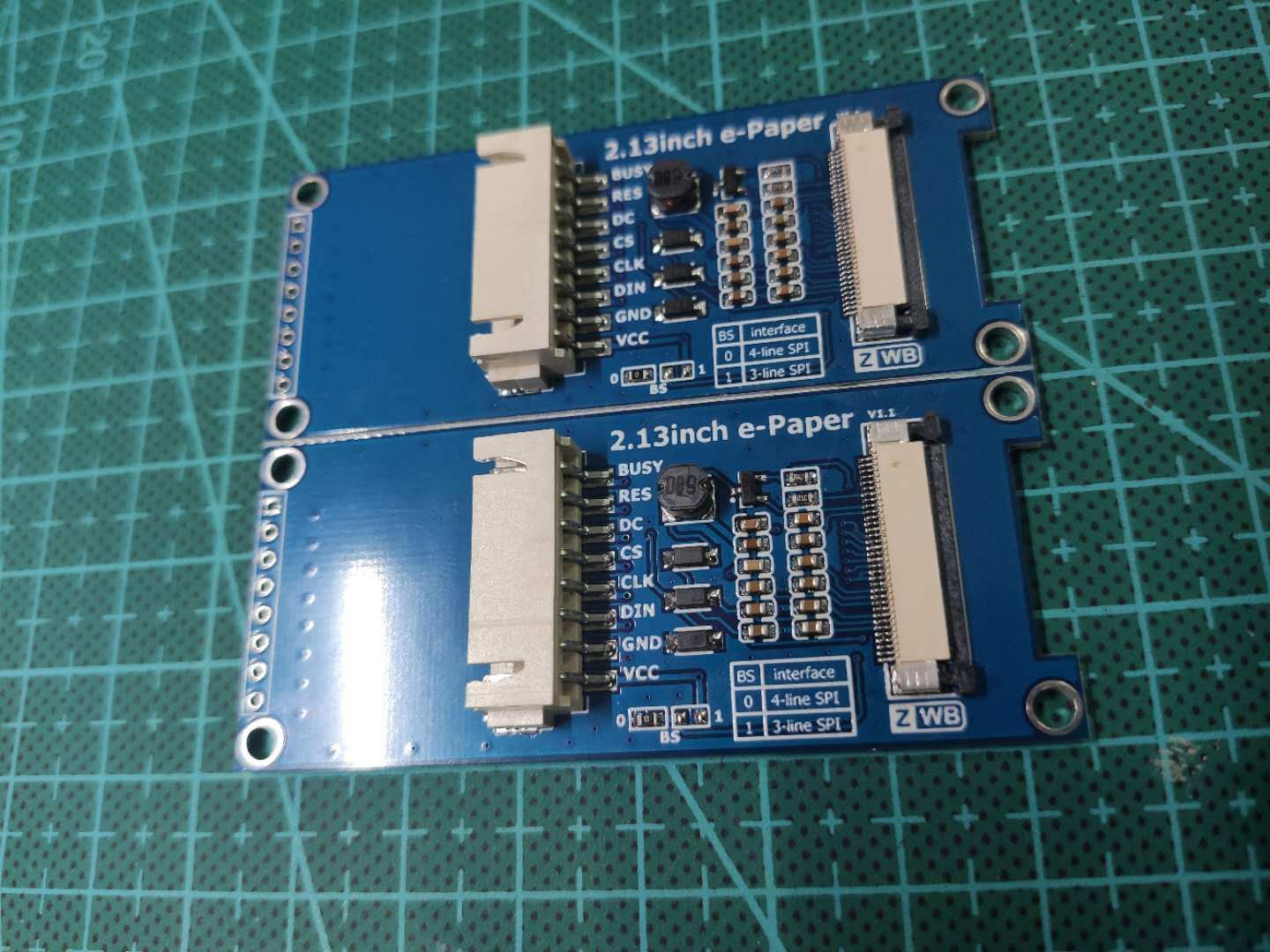

- 驅動板

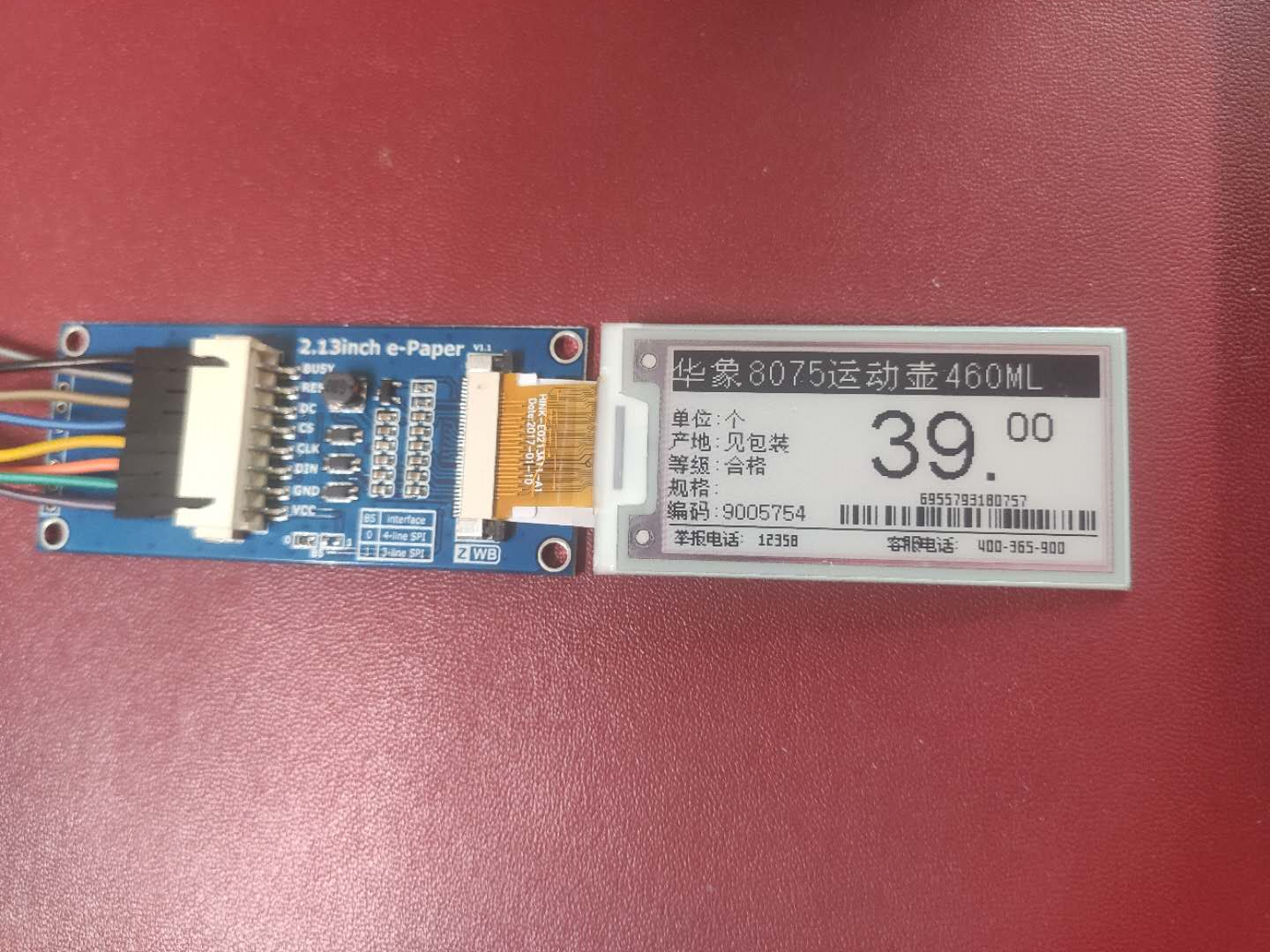

- 墨水屏連接驅動板
3.實驗程序
使用杜邦線將樹莓派和開發板進行連接，具體引腳對應情況，分別在微雪官網和樹莓派實驗室官網，連接好了以后選擇對應目錄下的測驗檔案運行，我是連接的樹莓派，腳本是python，對應選擇示例程式（微雪官網資源），
目錄結構為
/home/pi/bcm2835-1.60/e-Paper/RaspberryPi&JetsonNano/python/examples
選擇對應墨水屏示例檔案，如epd_2in13bc_test.py
4.實驗結果

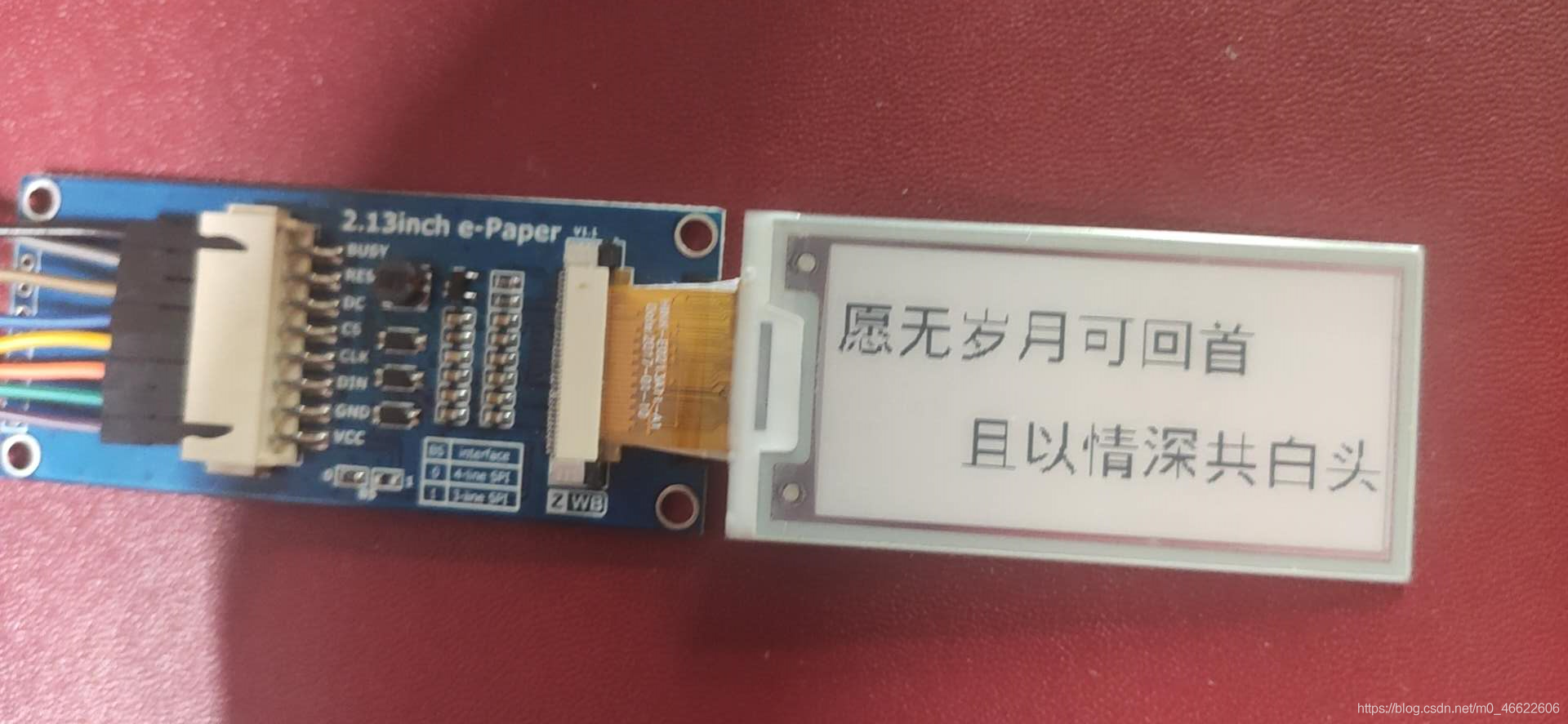

修改了python腳本，寫得太亂還沒整理，就不貼了先，運行顯示了如下圖案，

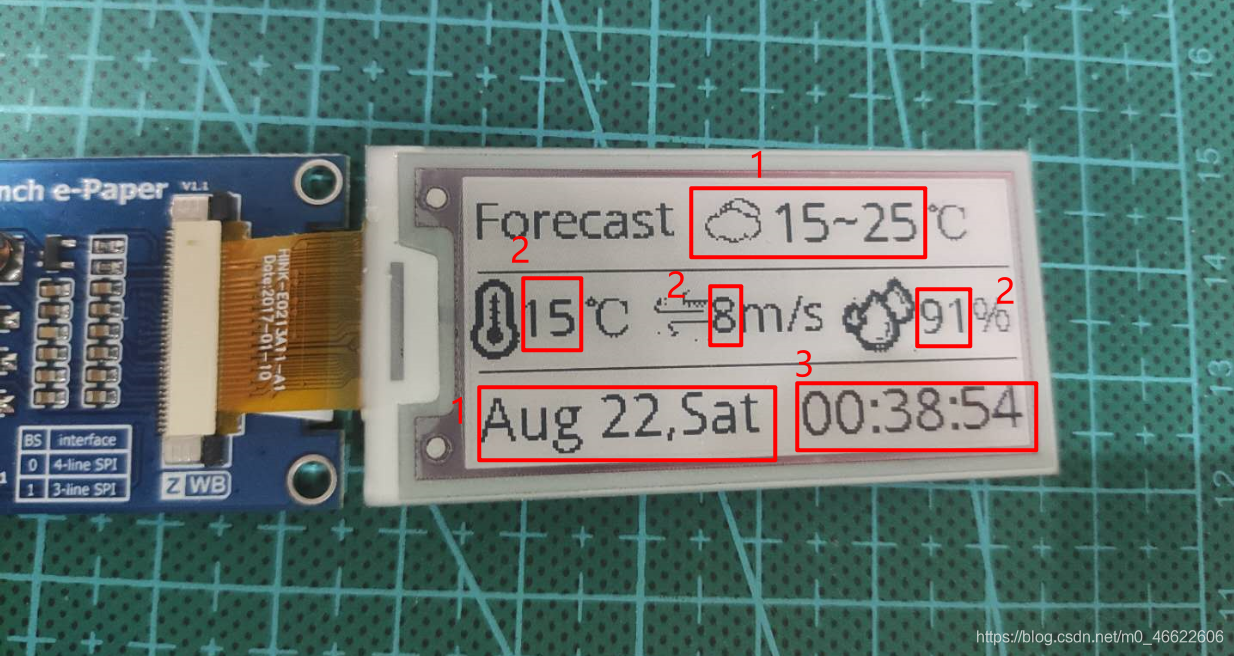

添加了對應位置應該顯示的圖形等，運行顯示了如下圖案
圖1的資料和圖示每日更新一次，顯示為第二天的天氣預報
圖2的資料每小時更新一次，顯示為現在的溫度、風速、濕度
圖3的資料每秒更新一次，顯示現在的時刻
天氣預報用的是和風天氣（圖示和資料）
openweather好像沒辦法獲得每小時的資料？所以就沒用openweather的資料了，
