基于DE2的LCD圖形顯示設計

DE2是Altera公司針對大學教學及研究機構推出的FPGA多媒體開發平臺，DE2開發平臺選用的FPGA是CycloneII系列FPGA中的EP2C35F672C6,通過對DE2的學習，我們能夠迅速理解和掌握實時多媒體工業產品設計的技巧，并進行系統設計的驗證，DE2平臺的設計和制造完全按照工業產品標準進行，可靠性很高，本文利用處理器FPGA與液晶顯示模塊的圖形顯示的編程技術,并以點陣為320×RGB×240的TFT LCD模塊D036THEA1為例,研究了FPGA與液晶顯示模塊的圖形顯示技術，其關鍵是對驅動芯片D036THEA1的各引腳和時序進行控制，在電路控制部分中，使用QUARTUS II 6.0開發工具來完成軟體設計、仿真，所有功能全部用硬體描述語言Verilog HDL編程實作,并下載到DE2實驗開發板上CycloneII系列EP2C35F672C6目標芯片上，使用40腳扁平電纜直接把DE2和TFT LCD模塊D036THEA1連接起來.運行驗證滿足TFT LCD模塊D036THEA1的圖形顯示，圖形資料可以從外接攝像頭獲取或者從FPGA芯片內產生圖形資料，本設計采用FPGA作為TFT LCD的控制，性能穩定，也可以靈活顯示引數以適應各種不同TFT LCD的控制，

目前，電子產品的生命周期越來越短，許多消費類電子產品的生命周期只有一年左右的時間，因而必須縮短產品的開發周期，可編程邏輯器件【1】與固定邏輯器件相比，可大大縮短開發周期，而隨著集成電路制造工藝的進步，可編程邏輯器件的設計水平不斷提高，其成本已經降低到可以在消費類電子產品中大量使用的程度，從當前技術發展的趨勢來看，可編程邏輯器件將逐漸代替大部分的固定邏輯器件，因此可編程邏輯器件應用是值得我們掌握的一門技術，

1.2 目的和意義

軟核處理器的出現以及可編程邏輯器件的片上存盤器容量的增大，使的可編程邏輯器件可以覆寫數字電子領域中的所有應用，Altera公司推出的可編程芯片系統以及NiosII軟核處理器【2】進一步明確了這個概念，DE2開發平臺是Altera公司針對大學及研究機構推出的一款多媒體開發平臺，通過使用DE2開發板可以做FPGA的開發設計及驗證，

本課題來源是科研與教學，是用于工業電子.國防.科研領域和日常生活中不可缺少的一部分，通過對其的了解而進一步認識現代社會人們所需要具備的技能，深入學習努力鉆研從而更好地運用到社會上去，

1.3國內外研究現狀及發展趨勢

嵌入式系統的將先進的計算機技術、半導體技術、電子技術和各個行業的具體應用相結合后的產物，這一點就決定了他并然是一個技術密集、資金密集、高度分散和不斷創新的知識集成系統，

FPGA并非是近年來才有的，FPGA—詞于1984年就已經出現，至今已經超過20年以上時間，不過過去十年時間內FPGA都未受到太多的重視，原因是FPGA的功耗用電、電路密度、頻率效能、電路成本都不如ASIC，在這十多年時間內，FPGA多半只用在一些特殊領域，例如芯片業者針對新產品測驗市場反應，即便初期產品未達量產規模，業能先以FPGA制成產品測驗，或者有些芯片設計公司承接了小型的設計專案，在量產規模不足下業一樣使用FPGA，或如政府、軍方的特殊要求，不期望使用開放、標準性的芯片與電路，業會傾向使用FPGA，

不過如前所述的，在愈來愈多芯片無法用開設掩膜模式投產后，這些芯片一樣要上市，就只好以FPGA模式來生產，所幸FPGA也受益于摩爾定律，在工藝技術不斷提升下，晶體管愈來愈縮密化，原來相較ASIC遜色的電路密度過低、頻率效能過低、電路成本過高等問題，在新一代FPGA上，早已拉近與ASIC間的表現差距，

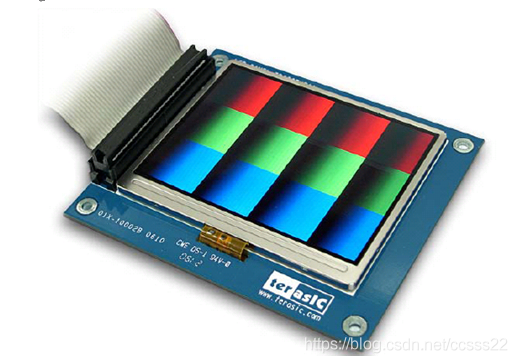

液晶顯示模塊(LCM)采用的是Toppoly公司的TFTLCD模D036THEA1，可以接受RGB格式或YUV格式的8位串行資料，支持NTSC時序或PAL時序，點陣為320×240，有效顯示面積為72.96×54.72mm，通過3線串行介面與LCM內部的暫存器交換資料來實作顯示控制和功能選擇，下圖7所示為TRDB_LCM彩色液晶顯示開發板，

TRDB_LCM可以用40腳電纜直接與DE2相連，引腳定義見下表1，

表1 TRDB_LCM的引腳

TRDB_LCM的3線串行介面時序圖如圖8所示，SCEN為低電平時，3線串行介面有效，完成一次讀/寫暫存器的地址，第7位確定是讀還是寫，SDA為高電平則為讀，SDA為低電平則為寫，第8個時鐘周期SDA變為高阻狀態，最后8位為讀或者寫的資料，

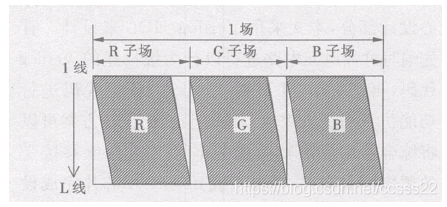

場序彩色顯示的原理【10】如圖1所示,主要是將一場的時間分成3個子場,在每個子場的時間內分別把影像的R、G、B信號寫入顯示屏,并依次點亮紅綠藍三色光源,利用人眼的視覺暫留特性實作彩色影像的顯示，在R、G、B各子場時間內顯示屏顯示的都是單色影像資訊,而在一場時間當中R、G、B資訊分別顯示一次,所以我們看到的仍是一幅全彩色影像，如圖9所示，

module I2S_Controller( // Host Side

iCLK,

iRST,

iDATA,

iSTR,

oACK,

oRDY,

oCLK,

// Serial Side

I2S_EN,

I2S_DATA,

I2S_CLK );

// Host Side

input iCLK;

input iRST;

input iSTR;

input [15:0] iDATA;

output oACK;

output oRDY;

output oCLK;

// Serial Side

output I2S_EN;

inout I2S_DATA;

output I2S_CLK;

// Internal Register and Wire

reg mI2S_CLK;

reg [15:0] mI2S_CLK_DIV;

reg mSEN;

reg mSDATA;

reg mSCLK;

reg mACK;

reg [4:0] mST;

parameter CLK_Freq = 50000000; // 50 MHz

parameter I2S_Freq = 20000; // 20 KHz

// Serial Clock Generator

always@(posedge iCLK or negedge iRST)

begin

if(!iRST)

begin

mI2S_CLK <= 0;

mI2S_CLK_DIV <= 0;

end

else

begin

if( mI2S_CLK_DIV < (CLK_Freq/I2S_Freq) )

mI2S_CLK_DIV <= mI2S_CLK_DIV+1;

else

begin

mI2S_CLK_DIV <= 0;

mI2S_CLK <= ~mI2S_CLK;

end

end

end

// Parallel to Serial

always@(negedge mI2S_CLK or negedge iRST)

begin

if(!iRST)

begin

mSEN <= 1'b1;

mSCLK <= 1'b0;

mSDATA <= 1'bz;

mACK <= 1'b0;

mST <= 4'h00;

end

else

begin

if(iSTR)

begin

if(mST<17)

mST <= mST+1'b1;

if(mST==0)

begin

mSEN <= 1'b0;

mSCLK <= 1'b1;

end

else if(mST==8)

mACK <= I2S_DATA;

else if(mST==16 && mSCLK)

begin

mSEN <= 1'b1;

mSCLK <= 1'b0;

end

if(mST<16)

mSDATA <= iDATA[15-mST];

end

else

begin

mSEN <= 1'b1;

mSCLK <= 1'b0;

mSDATA <= 1'bz;

mACK <= 1'b0;

mST <= 4'h00;

end

end

end

assign oACK = mACK;

assign oRDY = (mST==17) ? 1'b1 : 1'b0;

assign I2S_EN = mSEN;

assign I2S_CLK = mSCLK & mI2S_CLK;

assign I2S_DATA = (mST==8) ? 1'bz :

(mST==17) ? 1'bz :

mSDATA ;

assign oCLK = mI2S_CLK;

endmodule
