之前的博文介紹了tomcat有兩大核心組件，connector和container，connector負責接受外部請求，container負責處理請求，本文從原始碼的角度介紹container的整體架構，

一、容器分類

tomcat容器為四個：

Engine：代表容器引擎，管理多個虛擬站點，一個Service只有一個Engine
Host:代表虛擬主機
Context：代表一個web站點
Wrapper：代表一個servlet

二、容器的結構

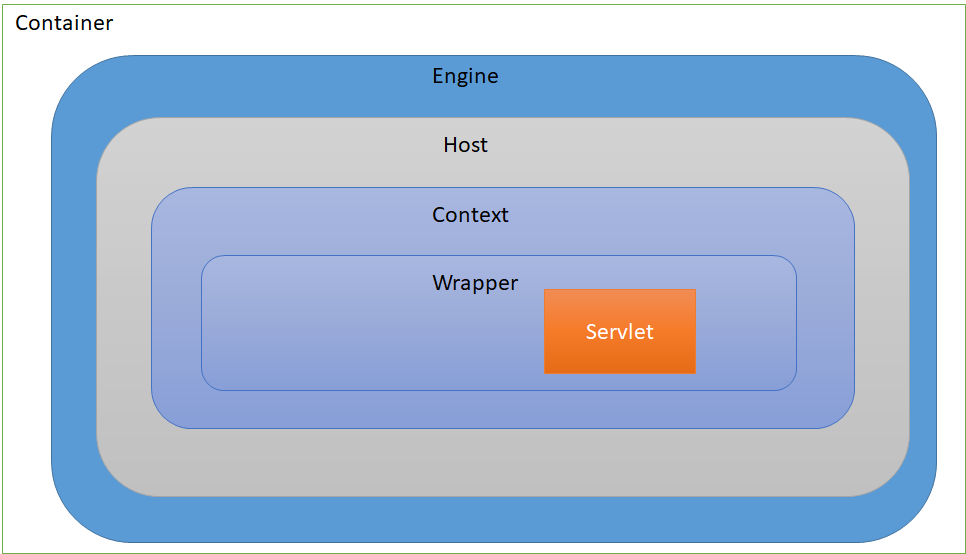

以上四大容器是父子關系，但是統一實作了Container介面：

public interface Container extends Lifecycle {

    public Pipeline getPipeline();

    public Container getParent();

    public void setParent(Container container);

    public void backgroundProcess();

    public void addChild(Container child);

    public Container findChild(String name);

    public Container[] findChildren();

    public void removeChild(Container child);

}

實作了統一介面，所以整體使用組合模式來進行組裝和運轉，

三、容器Pipeline、Valve（容器的執行鏈）

在Container的介面定義中有個Pippeline，這個就是當前容器的執行鏈，當執行到這個容器時，實際是執行這個pipeline進行實際的操作，

Pipeline介面定義

public interface Pipeline {

    public Valve getBasic();

    public void setBasic(Valve valve);

    public void addValve(Valve valve);

    public Valve[] getValves();

    public void removeValve(Valve valve);

    public Valve getFirst();

    public boolean isAsyncSupported();

    public Container getContainer();

    public void setContainer(Container container);
}

Pipeline猶如一個鏈表，valve是其中的每一個節點（也是具體的執行單元），其中getFirst回傳第一個節點，getBasic回傳最后一個節點，

Valve定義

public interface Valve {
    public Valve getNext();

    public void setNext(Valve valve);

    public void backgroundProcess();

    public void invoke(Request request, Response response)
        throws IOException, ServletException;
}

每一個Valve執行完畢后會呼叫getNext把請求傳給下一個Valve，

BasicValve會呼叫子容器的getFirst節點把請求傳給子容器，

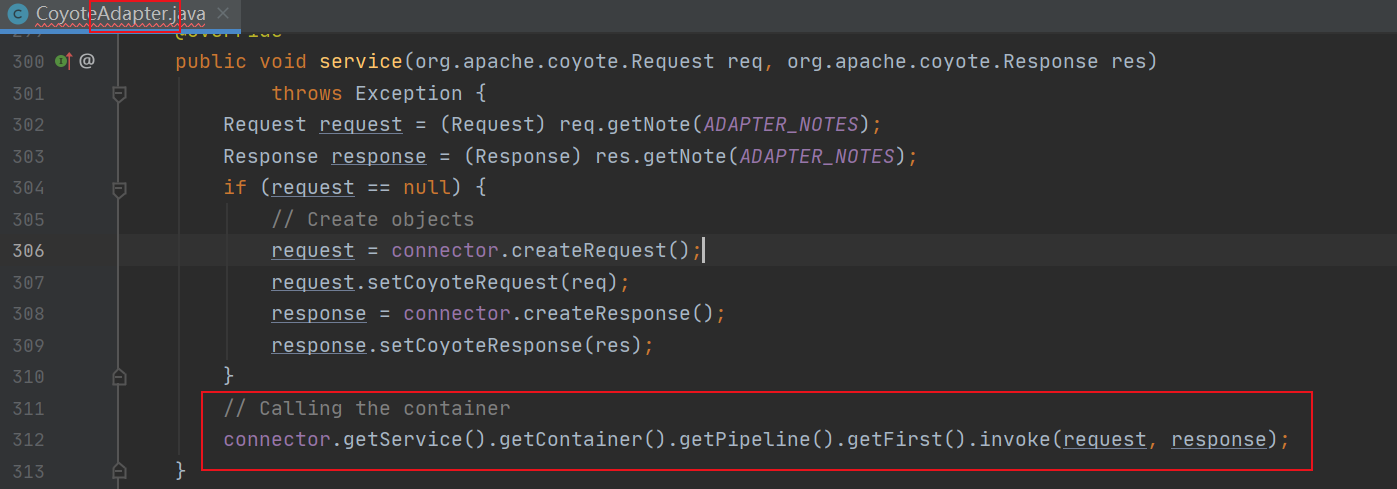

上一篇博文中代碼可以看到adapter是呼叫Engine的getFirst把請求傳遞到容器的，

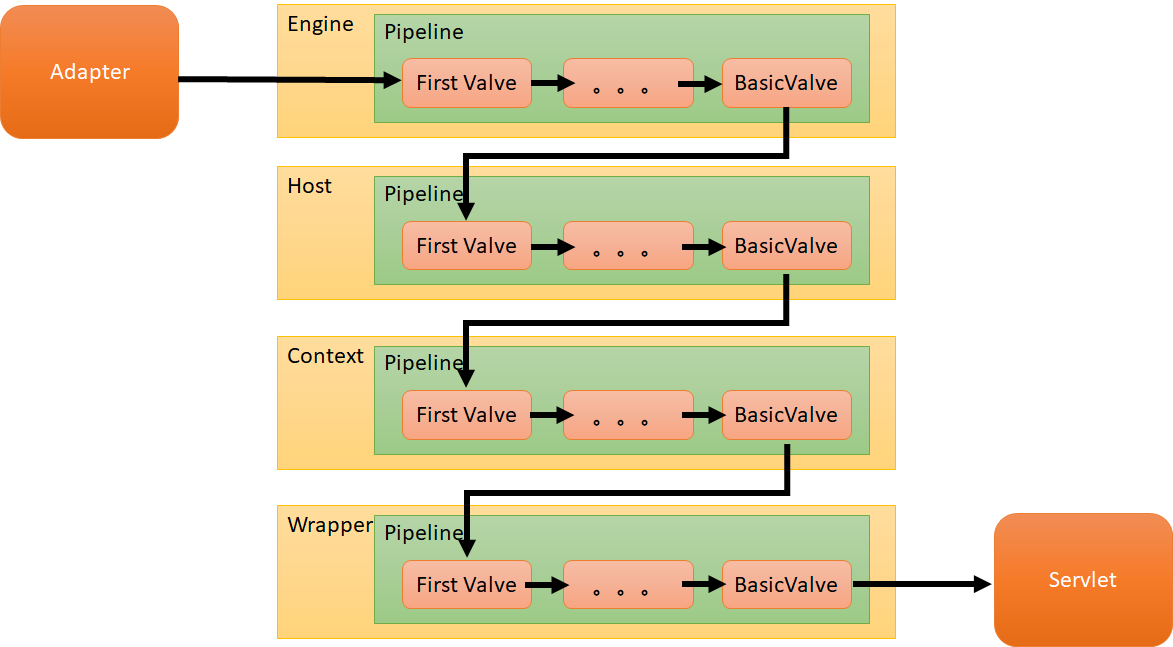

整體程序

其中有一點需要說明的是BasicValve用于是pipeline的最后一個Valve，代碼做了保證（setBasic方法），
