tomcat服務器原始碼解讀01-整體結構

2020-10-05 02:41:32 後端開發

tomcat介紹

開源的 Java Web 應用服務器，實作了Java EE(Java Platform Enterprise Edition)的部分技術規范，比如 Java Servlet、JavaServer Pages、Java Expression Language、Java WebSocket，

(接觸最多的一款開源服務器,研究下原始碼結構，可加深對BS請求程序的理解)

目錄結構

bin目錄: 主要是用來存放tomcat的腳本，如startup.sh , shutdown.sh

conf 目錄: 下是組態檔

  • catalina.policy: Tomcat安全策略檔案,控制JVM相關權限,具體可以參考java. security.Permission

  • catalina.properties : Tomcat Catalina行為控制組態檔,比如Common ClassLoader

  • logging.properties : Tomcat日志組態檔, JDK Logging

  • server.xml : Tomcat Server組態檔

  • GlobalNamingResources :全域JNDI資源

  • context.xml : 全域Context組態檔

  • tomcat-users.xml : Tomcat角色組態檔

  • web.xml : Servlet標準的web.xml部署檔案, Tomcat默認實作部分配置入內:

    • org.apache.catalina.servlets.DefaultServlet

    • org.apache.jasper.servlet.JspServlet

lib目錄： 公共類別庫

logs目錄： tomcat在運行程序中產生的日志檔案

webapps： 用來存放應用程式，當tomcat啟動時會去加載webapps目錄下的應用程式

work： 用來存放tomcat在運行時的編譯后檔案，例如JSP編譯后的檔案

組態檔及腳本

# /bin/startup.sh 啟動
EXECUTABLE=catalina.sh
exec "$PRGDIR"/"$EXECUTABLE" start "$@"
# /bin/shutdown.sh 關閉
EXECUTABLE=catalina.sh
exec "$PRGDIR"/"$EXECUTABLE" stop "$@"
# 啟動和關閉都是呼叫 catalina.sh 腳本
# /bin/catalina.sh 發現如下2行
org.apache.catalina.startup.Bootstrap "$@" start
org.apache.catalina.startup.Bootstrap "$@" stop

org.apache.catalina.startup.Bootstrap類是入口類,內部含有main方法,可以以此查看原始碼

#catalina.properties
#限制可以訪問的包
package.access=sun.,org.apache.catalina.,org.apache.coyote.,org.apache.jasper.,org.apache.tomcat.
#common類加載器可以加載的lib資源,catalina.base與catalina.home是相同
common.loader="${catalina.base}/lib","${catalina.base}/lib/*.jar","${catalina.home}/lib","${catalina.home}/lib/*.jar"
server.loader=默認空,公用common.loader
shared.loader=默認空,公用common.loader
<!-- server.xml  -->
<Server port="8005" shutdown="SHUTDOWN">
  <Service name="Catalina">
    <Executor name="tomcatThreadPool"namePrefix="exec-my"prestartminSpareThreads="true"
              maxThread="200"maxThreads="500" minSpareThreads="8"maxIdleTime="10000"/>
    <Connector port="8080"protocol="HTTP/1.1"executor="tomcatThreadPool"connectionTimeout="20000"redirectPort="8443" />
    <Engine name="Catalina" defaultHost="localhost">
      <Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true">
        <!--<Context docBase="D:\myapp" path="/xxx"  reloadable="true" />-->
      </Host>
    </Engine>
  </Service>
</Server>

web應用部署

1、部署到webapps目錄下,該目錄下默認每個目錄都是一個應用,可以在server.xml檔案中用 <Host/>標簽自定義目錄位置

<Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true">

2、在server.xml檔案中配置Context標簽

<Context docBase="D:\myapp" path="/xxx"  reloadable="true" />

 path: 指定訪問該Web應用的URL入口

 docBase: 指定Web應用的檔案路徑，可以給定絕對路徑，也可以給定相對于<Host>的appBase屬性的相對路徑，

 reloadable: 如果這個屬性設為true，tomcat服務器在運行狀態下會監視在WEB-INF/classes和WEB-INF/lib目錄下class檔案的改動，

 如果監測到有class檔案被更新的，服務器會自動重新加載Web應用，

3、獨立的Context xml檔案配置

      在$CATALINA_BASE/conf/[enginename]/[hostname]/ 目錄下（默認conf/Catalina/localhost）創建xml檔案，檔案名就是contextPath

      比如創建api.xml，path就是/api, 注意：想要根目錄訪問，檔案名為ROOT.xml

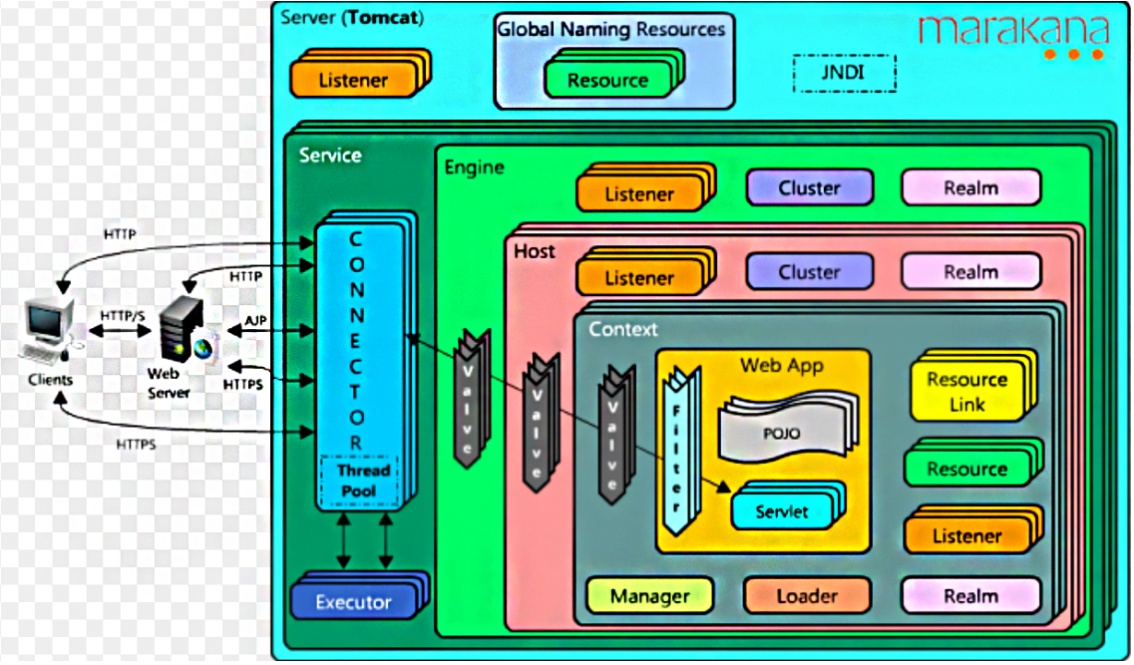

官方架構圖





啟動程序

org.apache.catalina.startup.Bootstrap#main()-> bootstrap.init(); daemon.load(args); daemon.start();
org.apache.catalina.startup.Catalina#load()-> digester.parse(server.xml); getServer().init(); # start()->getServer().start();
org.apache.catalina.core.StandardServer#startInternal()-> for:services[i].start(); initInternal():for:services[i].init();
org.apache.catalina.core.StandardService#startInternal() -> engine.start(); for:executor.start(); for:connector.start();
org.apache.catalina.core.StandardEngine#startInternal()->
           findChildren().for:executor.submit(new StartChild(children[i]));->FutureTask->StartChild.start()
           ((Lifecycle) pipeline).start();
           threadStart()->new Thread(new ContainerBackgroundProcessor()).start();

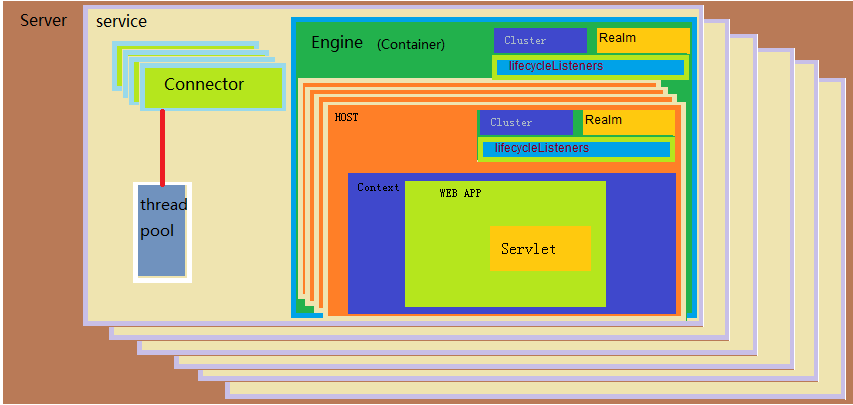

核心組件

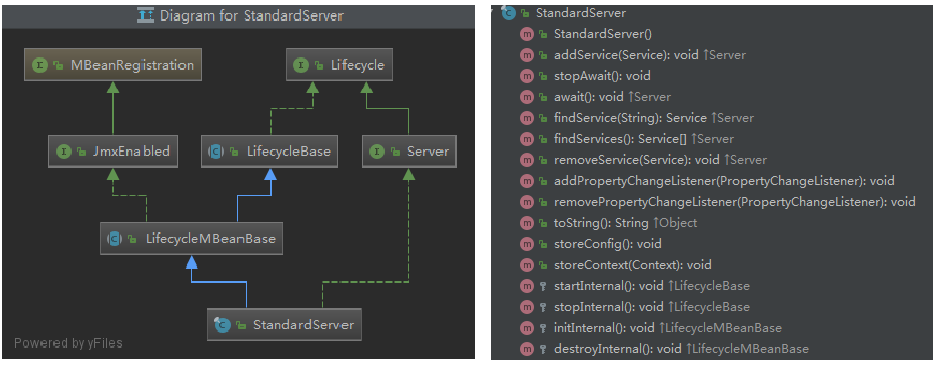

1、Server (org.apache.catalina.Server)

      是指整個 Tomcat 服務器，包含多組服務，負責管理和啟動各個Service，同時監聽 8005 埠發過來的 shutdown 命令，用于關閉整個容器; org.apache.catalina.core.StandardServer

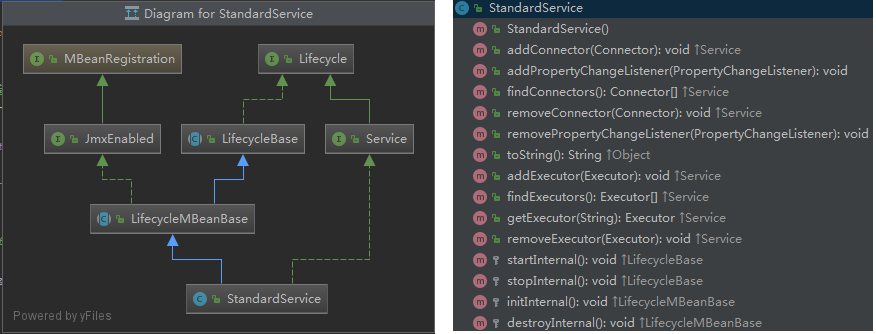

 2、Service (org.apache.catalina.Service)

       Tomcat封裝的、對外提供完整的基于組件的web服務,含有Connectors，Container2個核心組件，以及多個功能組件，各個service之間是獨立的，共享同一個JVM資源，每個service組件都包含了若干個用于接收客戶端訊息的connector組件和處理請求的Engine組件.

       service組件還包含若干個Executor組件，每個都是一個執行緒池，他可以為service內所有組件提供執行緒池執行任務. org.apache.catalina.core.StandardService，

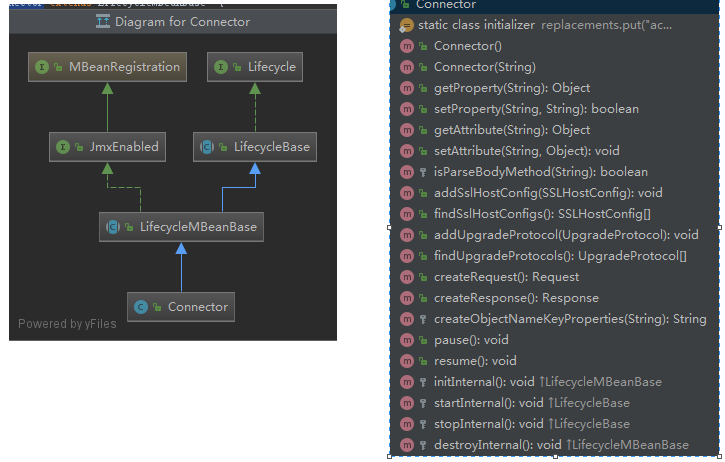

  3、Connector

       Tomcat 與外部世界的連接器，監聽固定埠接收外部請求，傳遞給 Container，并將Container 處理的結果回傳給外部.

org.apache.coyote.http11.Http11AprProtocol  // AprEndpoint
org.apache.coyote.http11.Http11NioProtocol  // NioEndpoint
org.apache.coyote.http11.Http11Nio2Protocol // Nio2Endpoint



 4、Container

       Catalina，Servlet容器，內部有多層容器組成，用于管理 Servlet 生命周期，呼叫 servlet 相關方法，

  • Engine ： Servlet 的頂層容器，包含一個或多個 Host 子容器；

  • Host：虛擬主機，負責 web 應用的部署和 Context 的創建；

  • Context：Web 應用背景關系，包含多個 Wrapper，負責 web 配置的決議、管理所有的 Web 資源；

  • Wrapper：最底層的容器，是對 Servlet 的封裝，負責 Servlet 實體的創建、執行和銷毀，



// 子容器啟動程序
org.apache.catalina.core.ContainerBase#startStopExecutor.submit(new StartChild(children[i]))
FutureTask->StartChild.start()

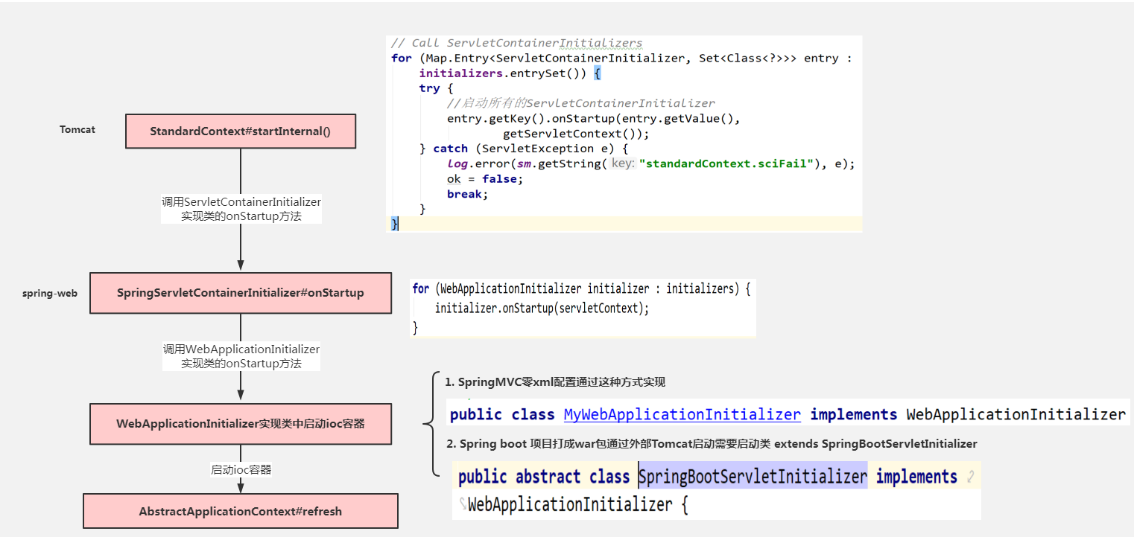

Context 應用加載

  tomcat是如何加載web專案

  • WEB-INF/web.xml

  • 零xml配置

// spi @HandlesTypes(WebApplicationInitializer.class)
org.apache.catalina.core.StandardContext#startInternal()
org.springframework.web.SpringServletContainerInitializer#onStartup()
ContextConfig#webConfig()
org.apache.catalina.startup.ContextConfig#configureContext()
//<load-on-startup>1</load-on-startup>
org.apache.catalina.core.StandardContext#loadOnStartup()  //servlet 初始化

Tomcat啟動機制(外置和內嵌)

1、Tomcat啟動帶動IoC容器啟動的邏輯





     Spring boot中Tomcat容器和IoC容器的啟動順序

  • war外置： Tomcat啟動帶動IoC容器啟動

  • 內嵌： Ioc容器帶動Tomcat啟動

org.springframework.boot.web.embedded.tomcat.TomcatWebServer#start
org.springframework.boot.web.embedded.tomcat.TomcatServletWebServerFactory#getWebServer
org.springframework.context.support.AbstractApplicationContext#refresh

其他組件

  • Loader：封裝了 Java ClassLoader，用于 Container 加載類檔案；

  • Session：負責管理和創建 session，以及 Session 的持久化(可自定義)，支持 session 的集群，

  • Pipeline：在容器中充當管道的作用，管道中可以設定各種 valve(閥門)，請求和回應在經由管道中各個閥門處理，提供了一種靈活可配置的處理請求和回應的機制，

  • JMX：Java SE 中定義技術規范，是一個為應用程式、設備、系統等植入管理功能的框架，通過 JMX 可以遠程監控 Tomcat 的運行狀態；

  • Realm：Tomcat 中為 web 應用程式提供訪問認證和角色管理的機制；

  • Jasper：Tomcat 的 Jsp 決議引擎，用于將 Jsp 轉換成 Java 檔案，并編譯成 class 檔案，

  • Naming：命名服務，JNDI， Java 命名和目錄介面，是一組在 Java 應用中訪問命名和目錄服務的 API，命名服務將名稱和物件聯系起來，使得我們可以用名稱訪問物件，目錄服務也是一種命名 服務，物件不但有名稱，還有屬性，Tomcat 中可以使用 JNDI 定義資料源、配置資訊，用于開發 與部署的分離，

官網連接
