一、整體說明
tomcat需要完成兩件事情：
- 接受外部HTTP請求
- 加載servlet，并且把請求傳給Servlet進行處理，

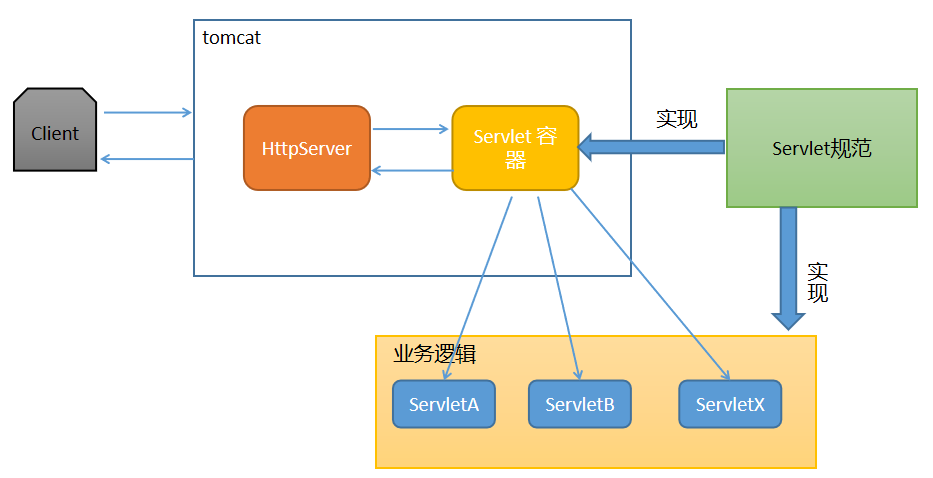

整體可以抽象為如下：
二、整體代碼架構
在tomcat的代碼中抽象了以下三個類：
- Server類，代表tomcat實體
- Connector類，代表HTTP監聽器（上圖中的HttpServer）
-
A "Connector" represents an endpoint by which requests are received and responses are returned
- 多個connector代表監聽后處理模式不同，比如bio，nio等，
-
- Container類，代表Servlet容器
另外還抽象了一個Service類，用來包裝Connector和Container類，
A "Service" is a collection of one or more "Connectors" that share a single "Container" Note: A "Service" is not itself a "Container", so you may not define subcomponents such as "Valves" at this level
其中
- 一個Server可以有多個Service【實際應用場景中，一般來說只有一個】，
- 一個Service可以對應多個Connector【實際應用場景中，一般來說只有一個】，
- 一個Service對于一個Container，
整體代碼架構如下：
上圖中Connector監聽到請求后最終把HTTP（TCP）請求轉換成了Servlet請求傳給Container，
三、Service類分析
tomcat中Service類的實作類是StandardService類
Service介面核心代碼
public interface Service { public Engine getContainer(); public void setContainer(Engine engine); public Server getServer(); public void setServer(Server server); public void addConnector(Connector connector); public Connector[] findConnectors(); public void removeConnector(Connector connector); }
可以看到Service主要負責調度Connector和Container，
