前言
STM32CubeMX 是 ST 意法半導體近幾年來大力推薦的STM32 芯片圖形化配置工具，目的就是為了方便開發者， 允許用戶使用圖形化向導生成C 初始化代碼，可以大大減輕開發作業，時間和費用，提高開發效率，STM32CubeMX幾乎覆寫了STM32 全系列芯片，
在CubeMX上，通過傻瓜化的操作便能實作相關配置，最終能夠生成C語言代碼，支持多種工具鏈，比如MDK、IAR For ARM、TrueStudio等 省去了我們配置各種外設的時間，大大的節省了時間，
本片博客將和大家一起學習基于STM32的CubeMX編程，并且結合正點原子的實驗以便大家進一步學習，
一、創建工程
1、在主界面選擇File–>New Project 或者 直接點擊ACCEE TO MCU SELECTOR

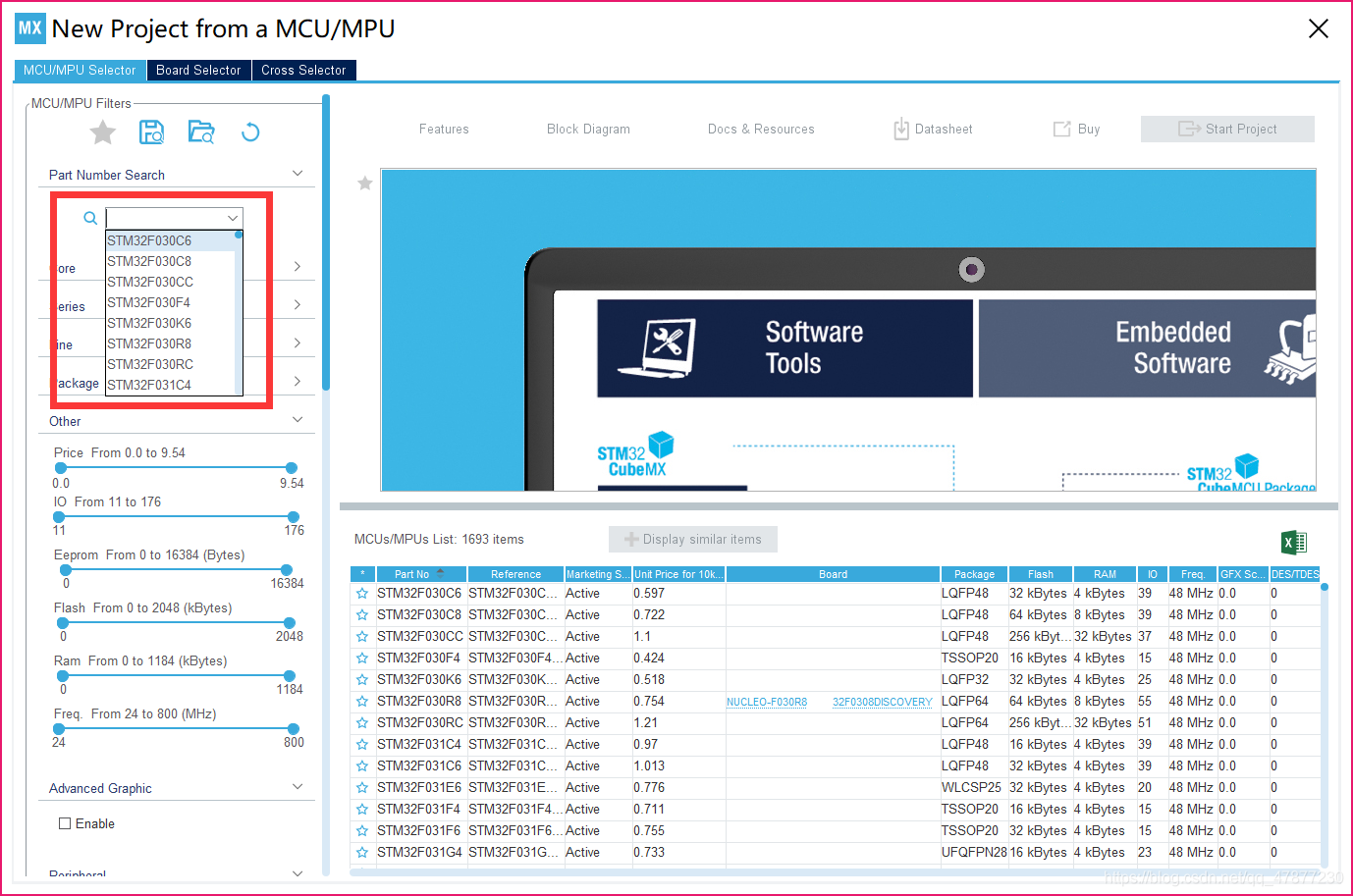

2、在此搜索單片機型號，選擇對應芯片
3、接下來看一下頁面分布
①功能區：可以選擇GPIO、EXIT、ADC、IIC等單片機功能；
②功能配置區：為自己選擇的功能進行引數配置；
③圖示區：可以看到自己配置的功能所用的引腳，并且可以直接對引腳點擊配置相應功能，

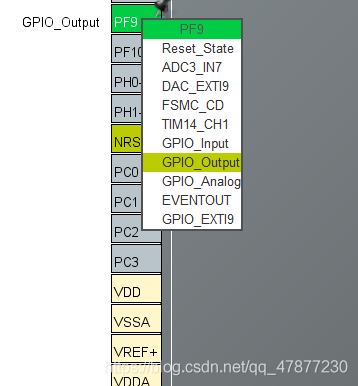

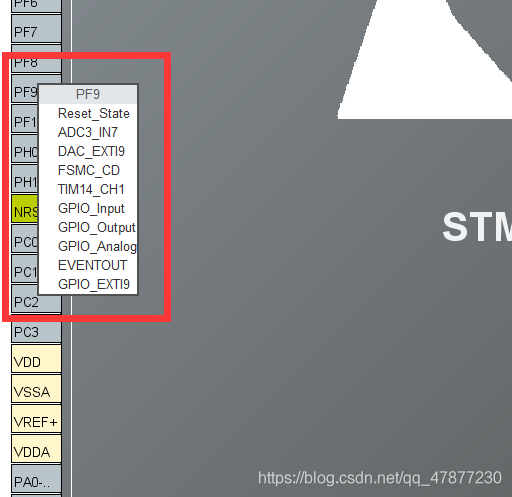

例如：點擊PF9，即可看到PF9可以配置的相應功能

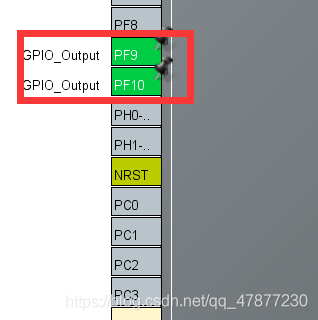

點擊GPIO_Output，出現以下頁面即為成功（變為綠色）
具體的操作我們在以后的學習中可以更好的理解和記憶
二、點亮LED（跑馬燈實驗）
1.引腳配置
1、參看單片機手冊，LED對應的引腳（正點原子引腳為PF9、PF10）；
2、在圖示區找到PF9、PF10，分別點擊，配置為GPIO_Output，如圖所示，（圖示區右下角可以查找引腳位置）

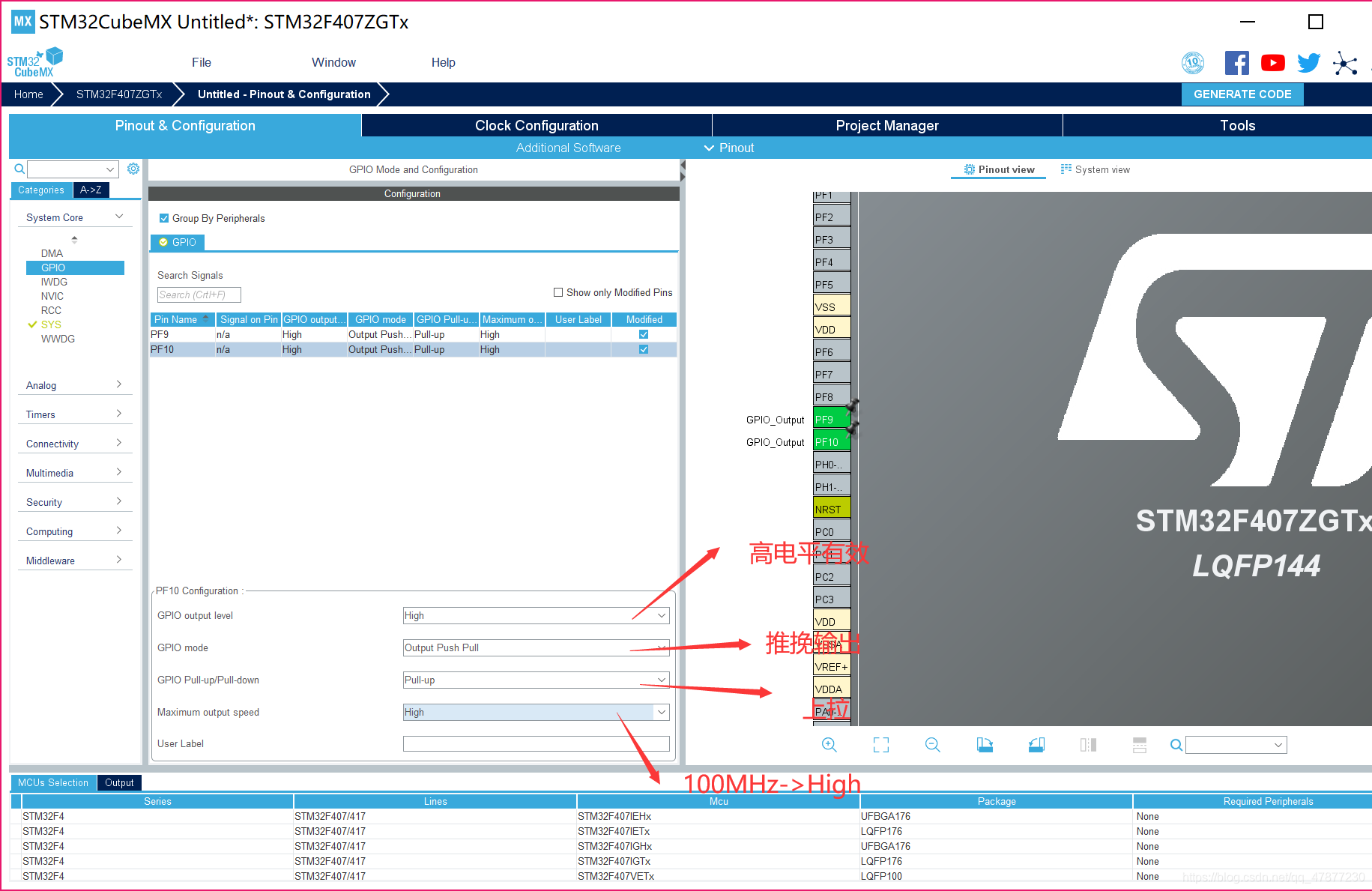

3、在功能區System Core中選擇GPIO，功能配置區顯示如下，

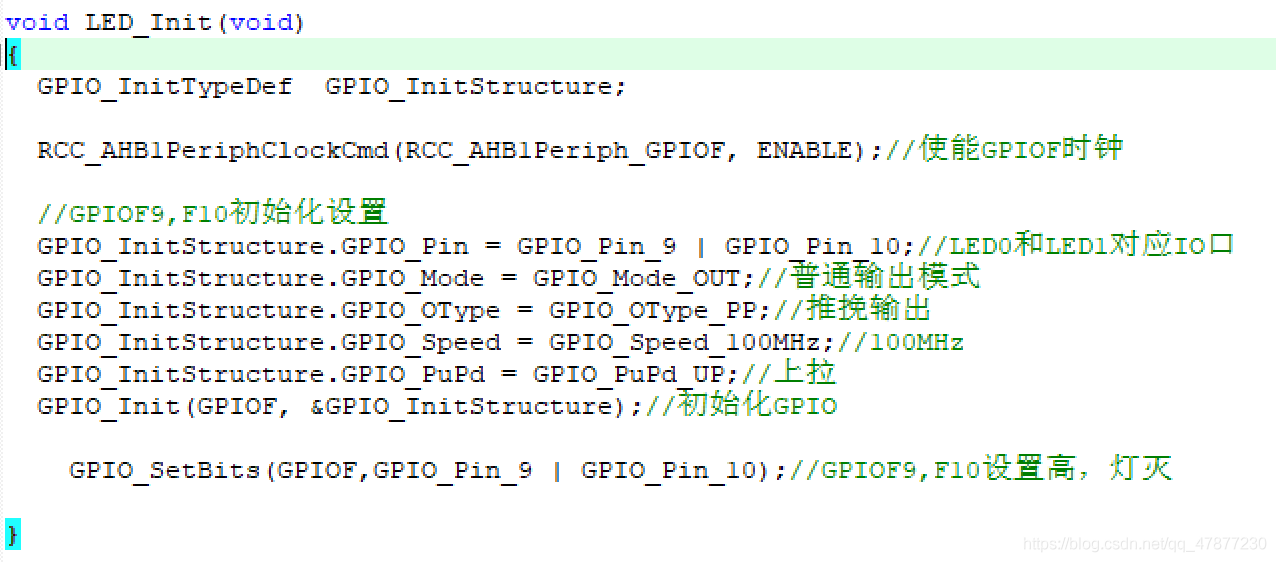

4、對于引腳的配置，參看庫函式代碼（正點原子），
PF9、PF10配置相同
2.時鐘配置

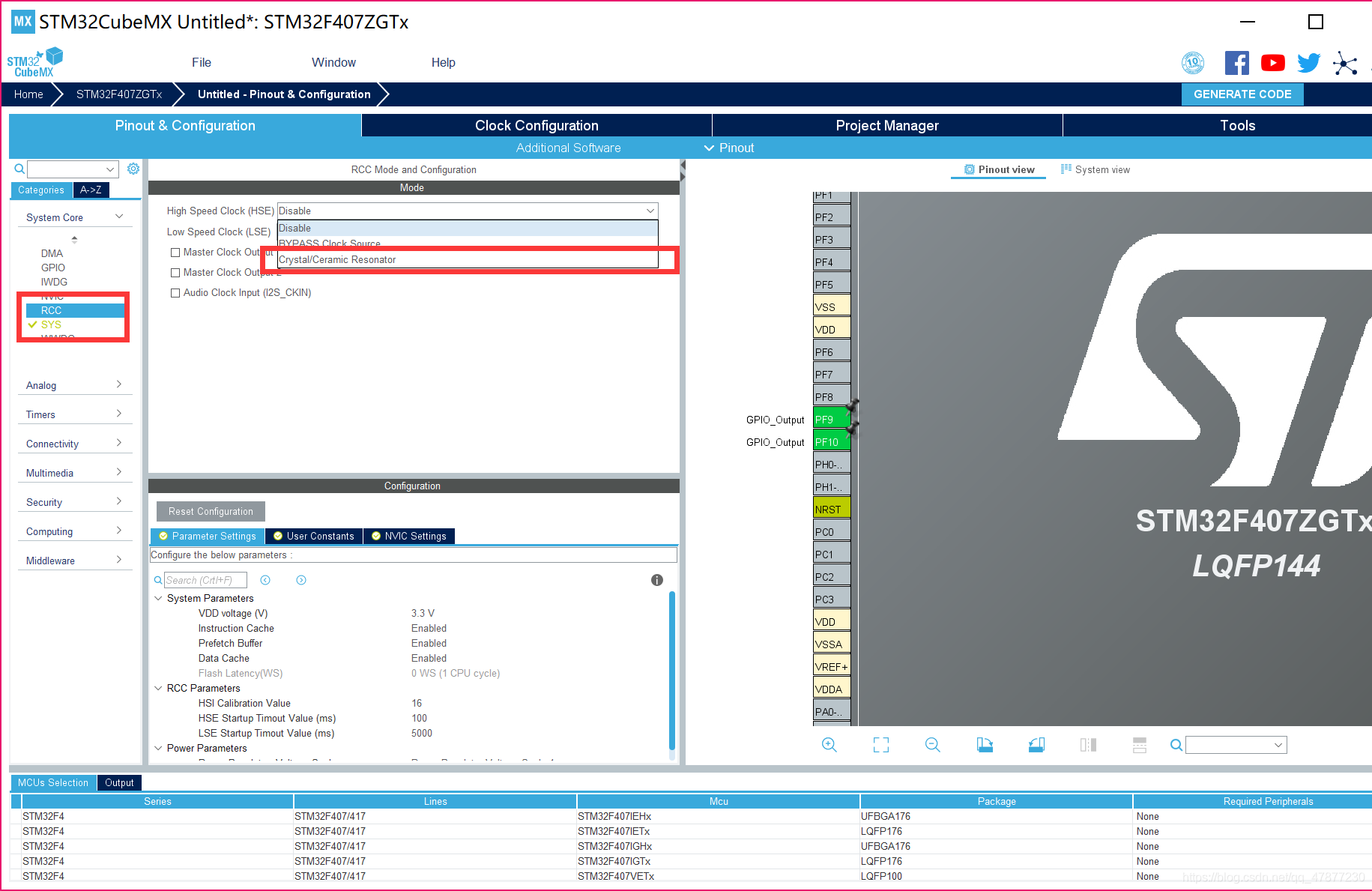

1、在功能區選擇RCC，并且在High Speed Clock（HSE）選擇Crystal/Ceramic Resonator

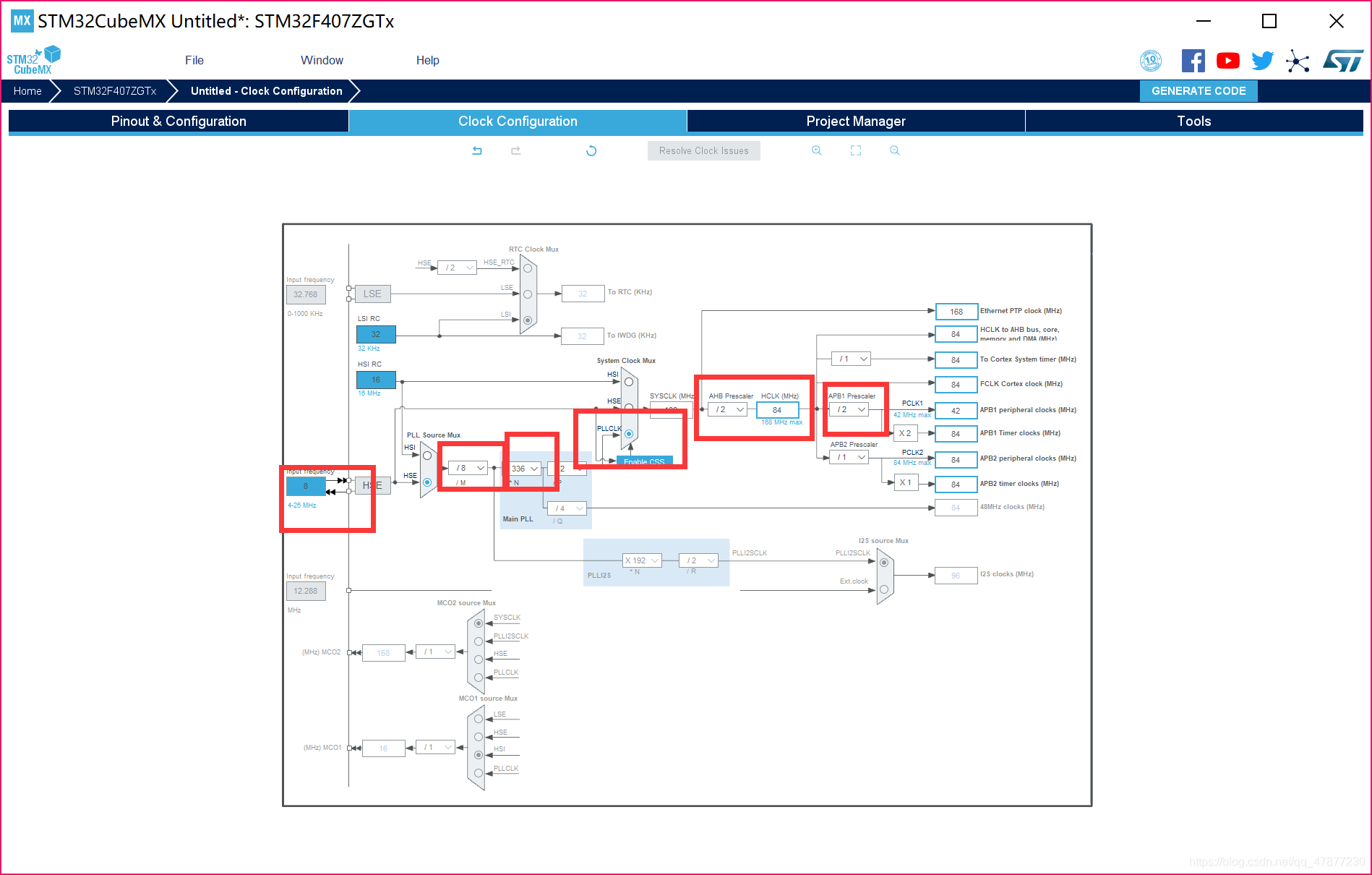

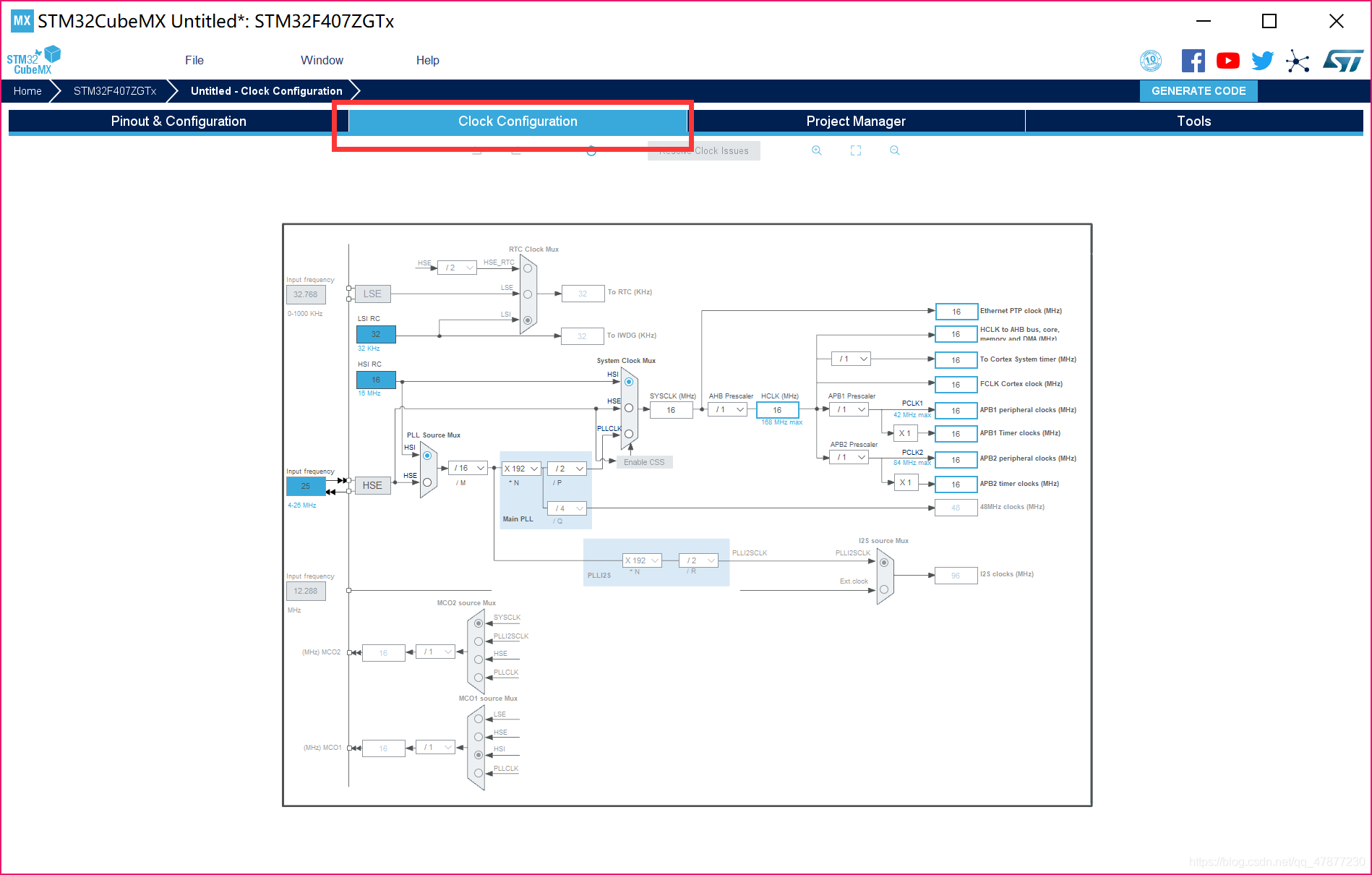

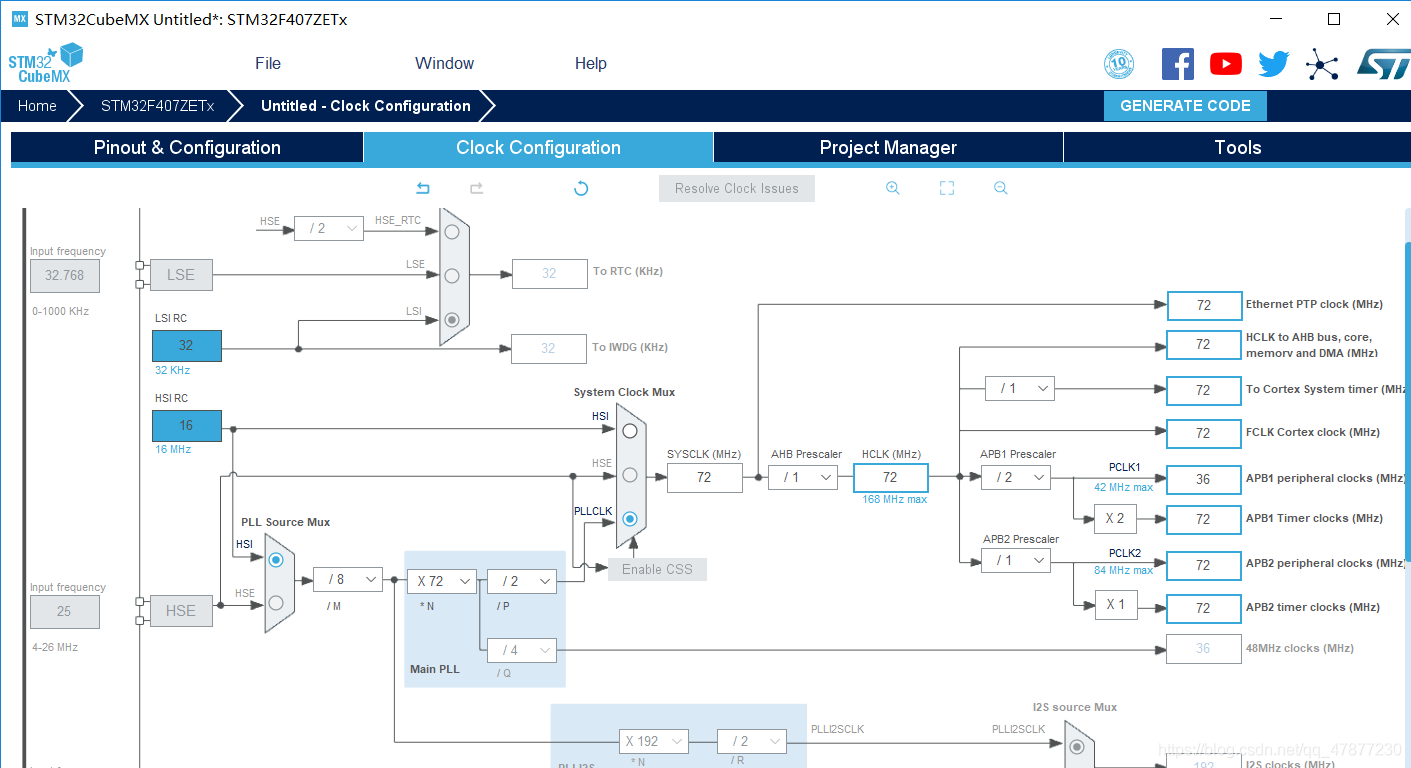

2、選擇時鐘配置欄，在時鐘配置欄配置如下
此處是F4（84M）的時鐘配置，F1如下（72M）
3.生成代碼

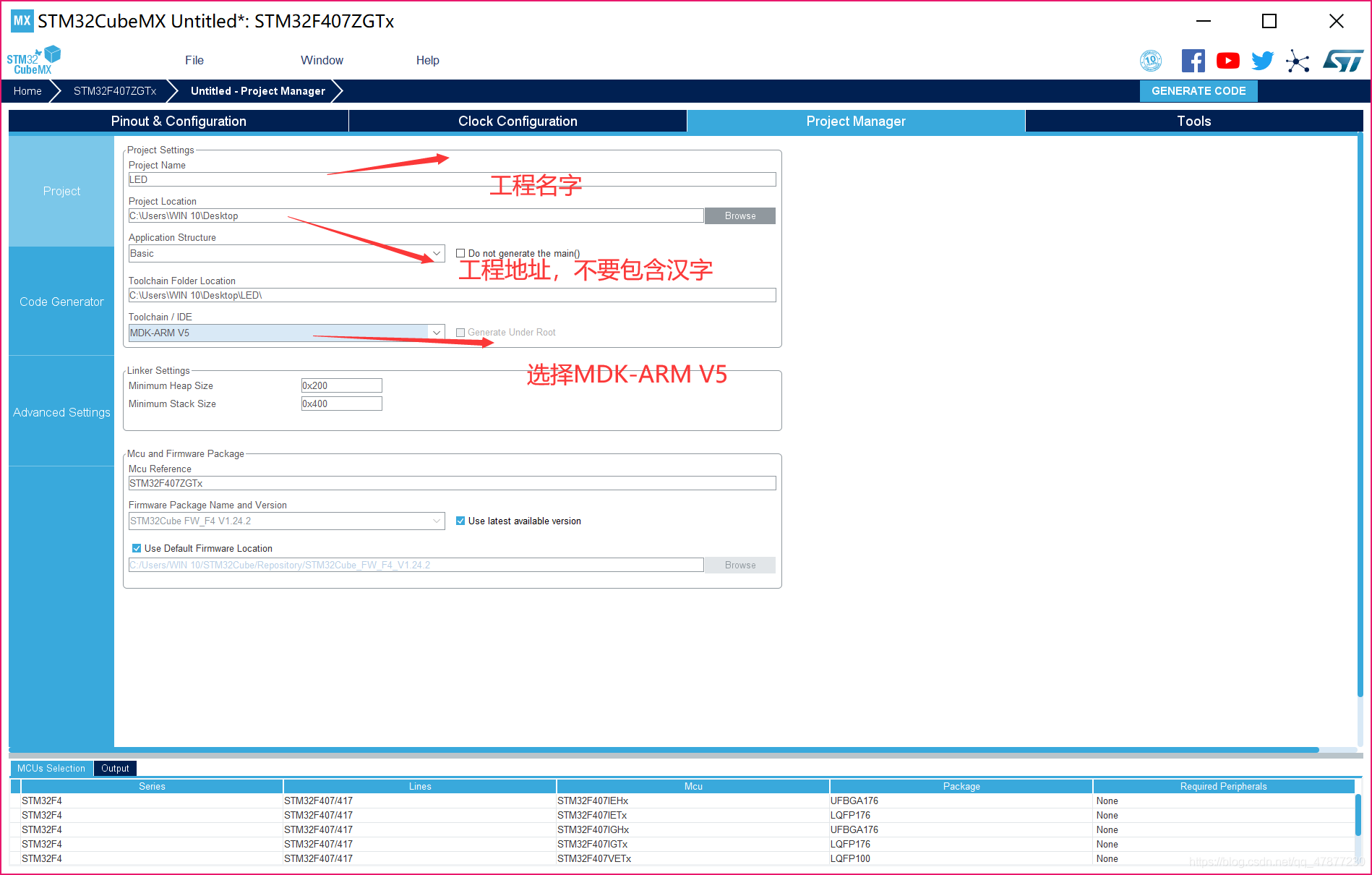

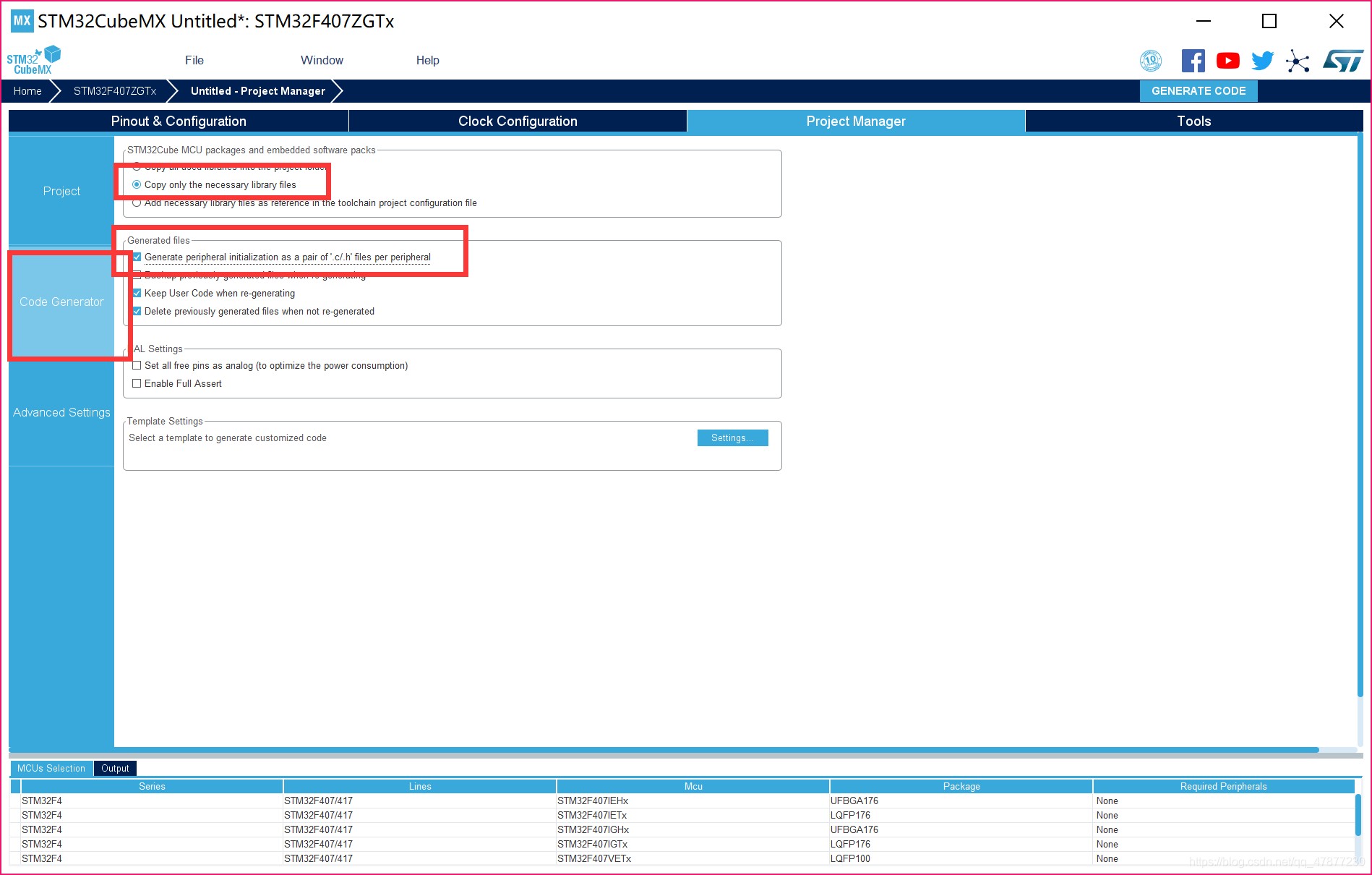

1、在工程資訊頁面選擇如下

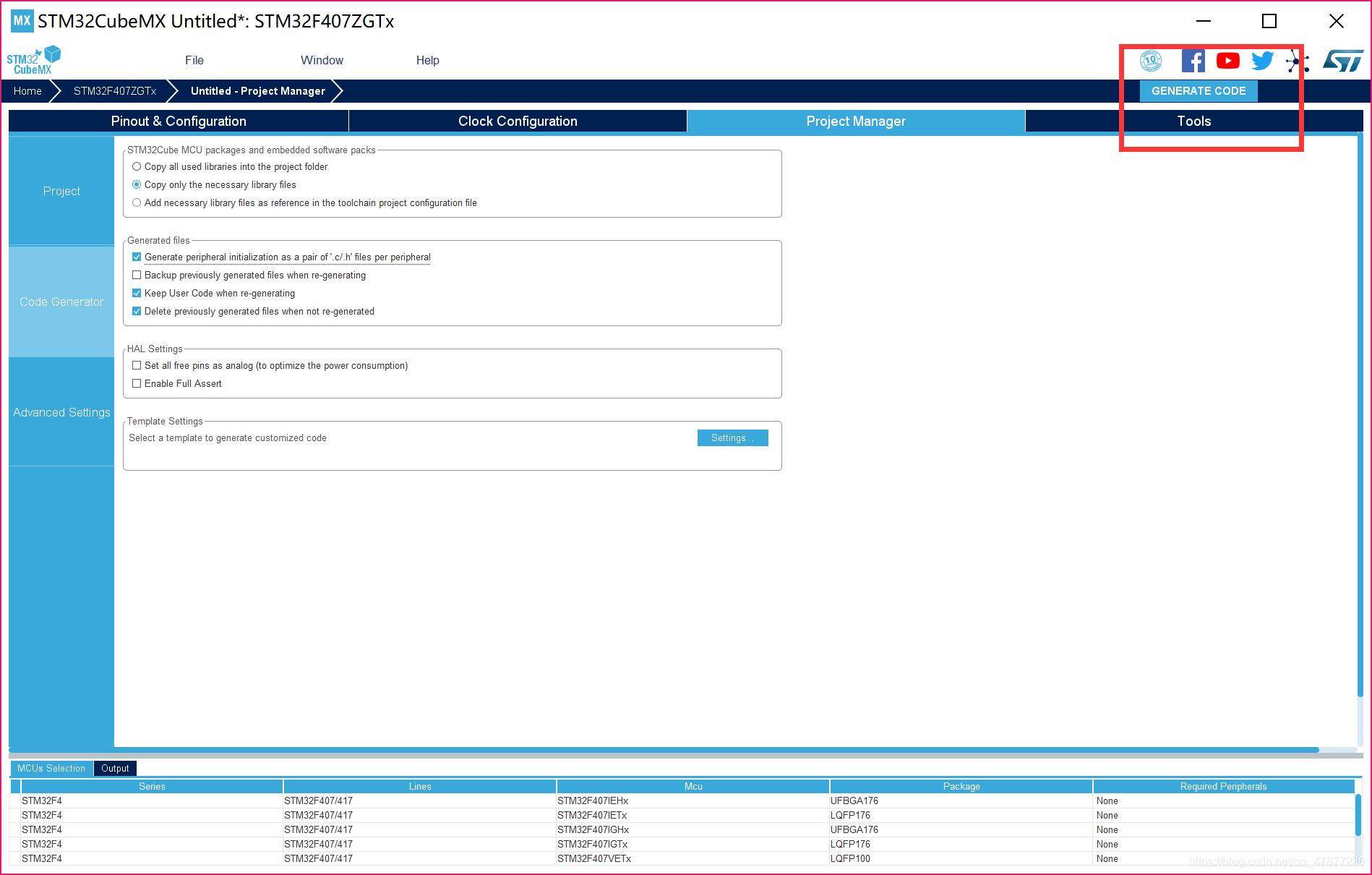

2、一切準備就緒，可以創建了，點擊

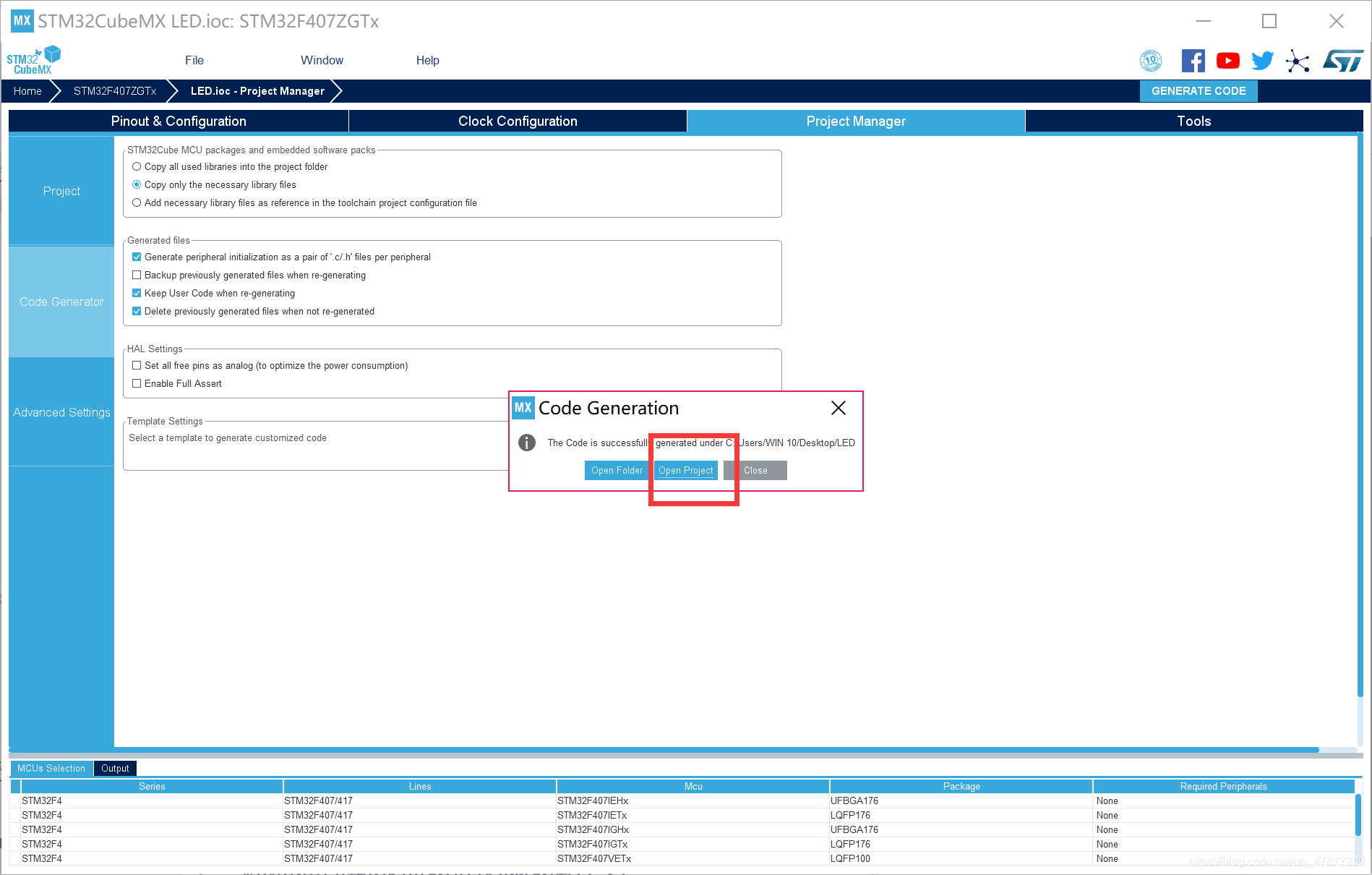

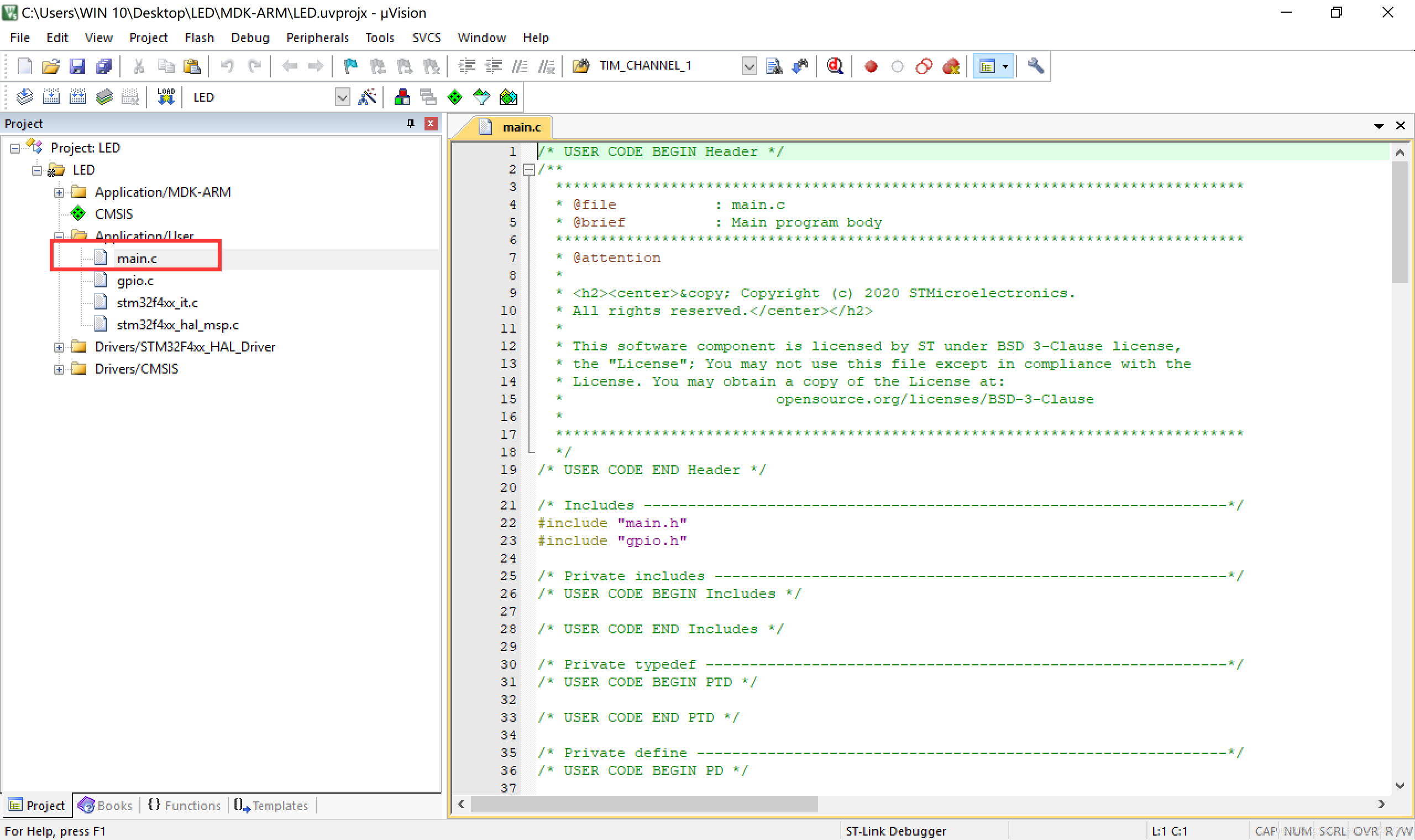

3、點擊Open Project即可打開代碼，頁面彈出的附加東西都可以關閉，
4.跑馬燈實驗
1、在main內添加以下代碼，即可實作500ms延時的跑馬燈，
代碼如下：
HAL_GPIO_WritePin(GPIOF, GPIO_PIN_9, GPIO_PIN_RESET);//PF9置低
HAL_Delay(500);//500ms延時
HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);//翻轉PF9
HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_10);//翻轉PF10

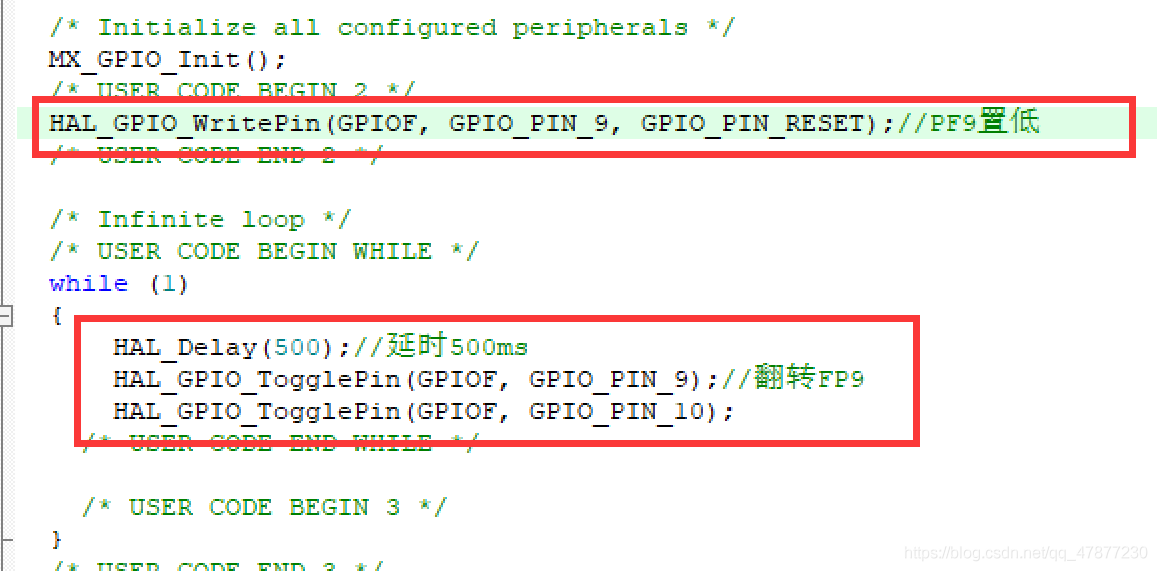

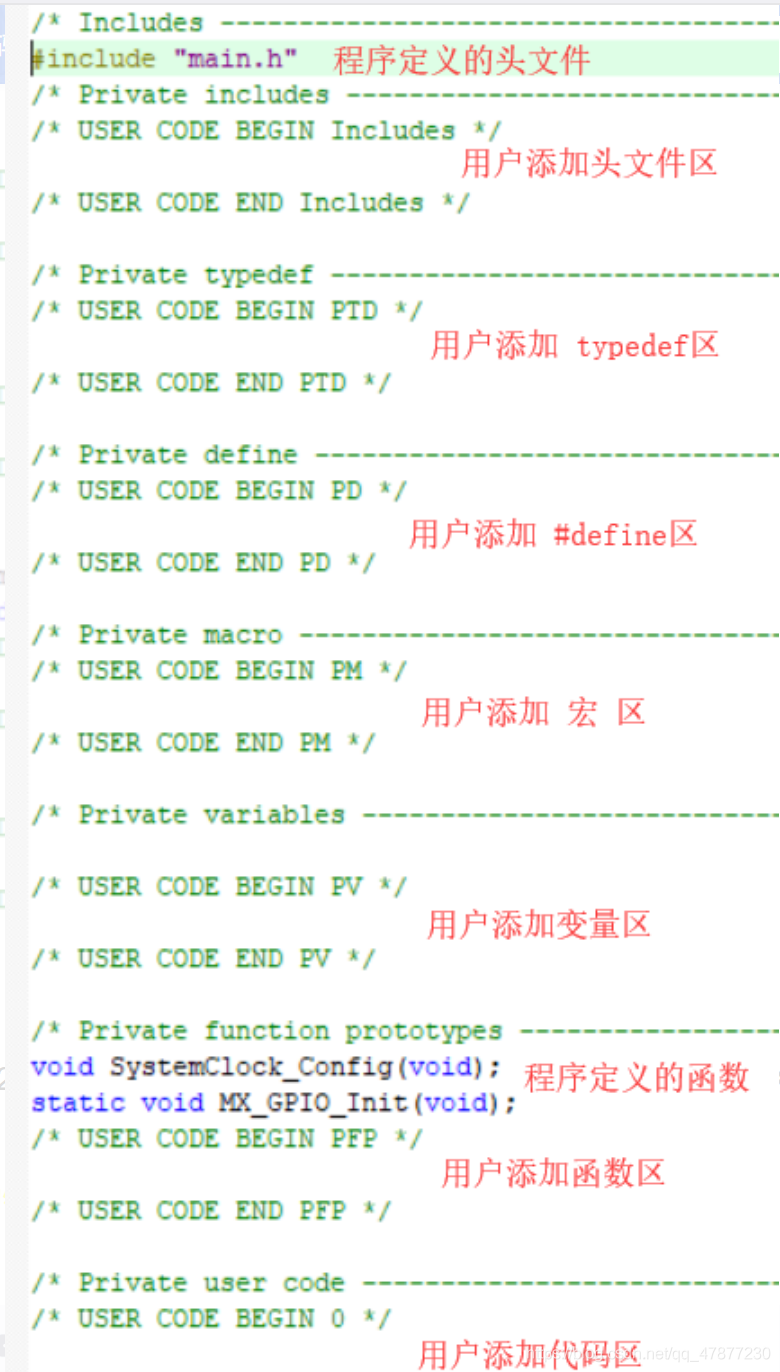

**注意上圖代碼所放位置，同一個工程可以多次配置，以便添加功能，所以把手寫代碼放置于BEGIN和END之間，就可以避免重復配置導致代碼遺失，
總結
恭喜你已經完成了CubeMX的入門啦，接下來將持續更新CubeMX和HAL庫配置STM32的串口、定時器、ADC、IIC等等
第一次寫博客，有不正確的地方，各位大佬評論出來或者私信，謝謝，
