stm32簡單程式的編譯及通過Proteus 電路仿真軟體完成一個51程式設計和仿真
- 一、安裝mdk5軟體和stm32包，熟悉mdk開發環境，完成一個stm32的簡單程式的編譯，
- 1、mdk軟體和stm32包的安裝步驟
- 2、stm32的簡單程式的編譯
- 二、安裝并熟悉Proteus 電路仿真軟體，完成一個51程式設計和仿真，
- 三、總結，
一、安裝mdk5軟體和stm32包，熟悉mdk開發環境，完成一個stm32的簡單程式的編譯，
1、mdk軟體和stm32包的安裝步驟
說明：相關軟體和安裝包可以在百度上或者官網找到，

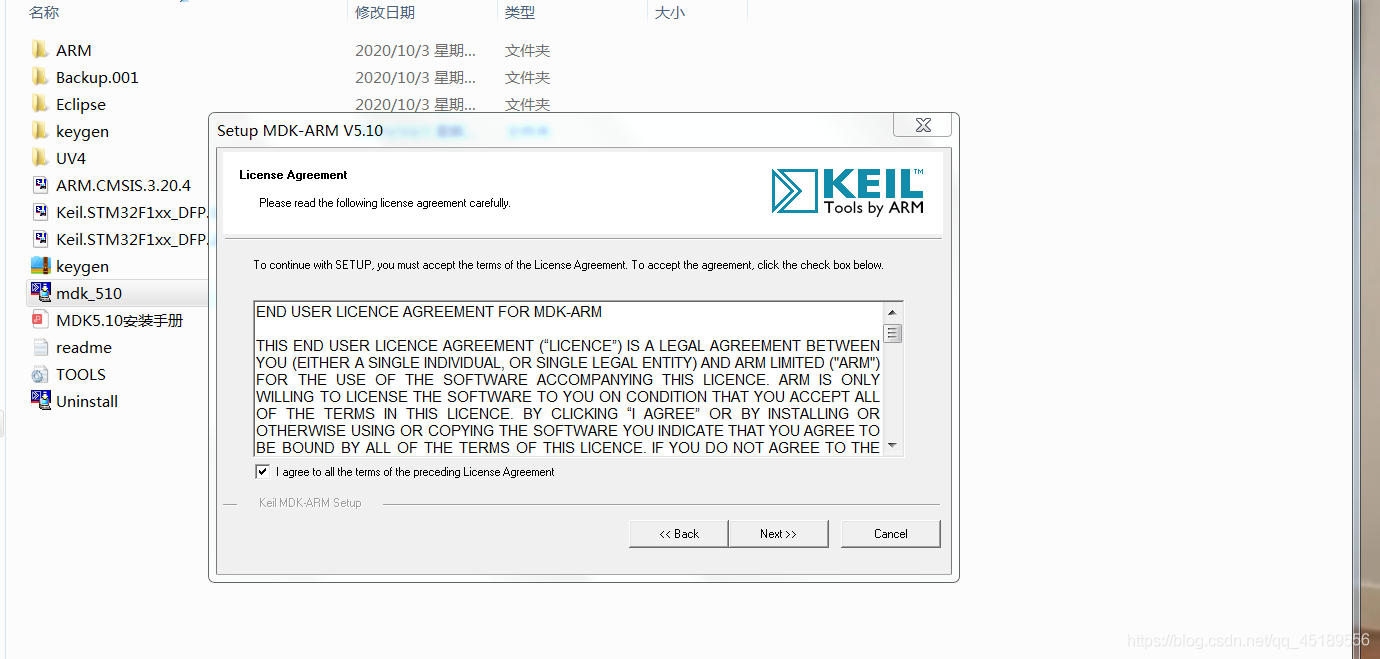

1.1、壓縮包下載完后將壓縮包進行解壓，打開解壓后的檔案夾，然后雙擊打開mdk_510檔案，進入安裝導向界面，點擊“Next”出現如下界面，勾選“I agree”，再點擊“Next”，

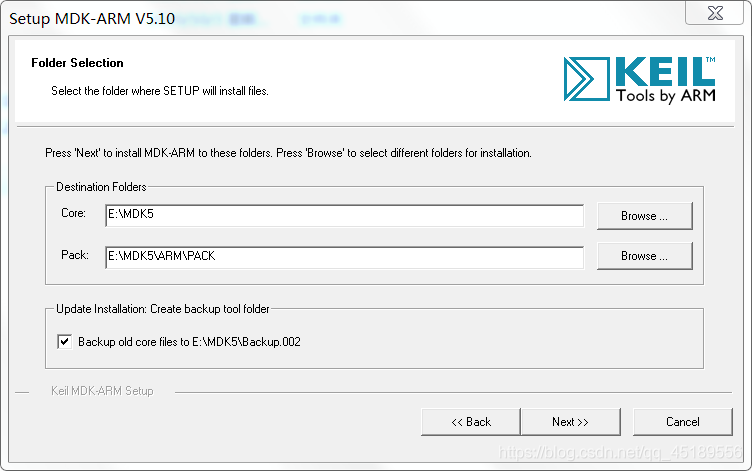

1.2、選擇軟體的安裝路徑，然后點擊“Next”，

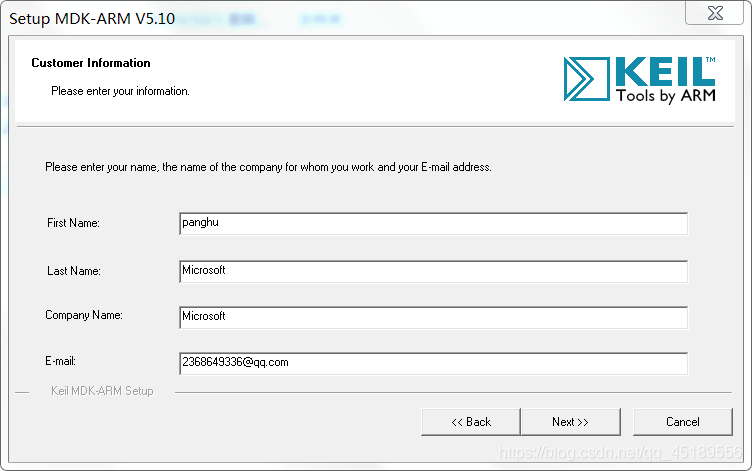

1.3、資訊內容可以隨便填寫，然后再點擊“Next”，

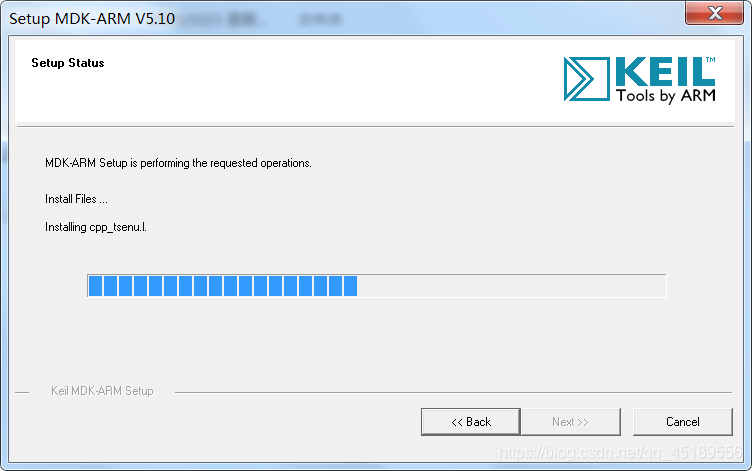

1.4、等待安裝，安裝完成后點擊“Finish”，
說明：安裝完成后會自動彈出一個視窗和網頁，點擊“ok”后關閉即可，

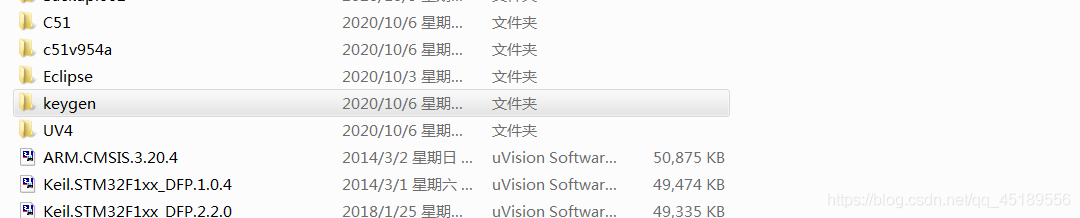

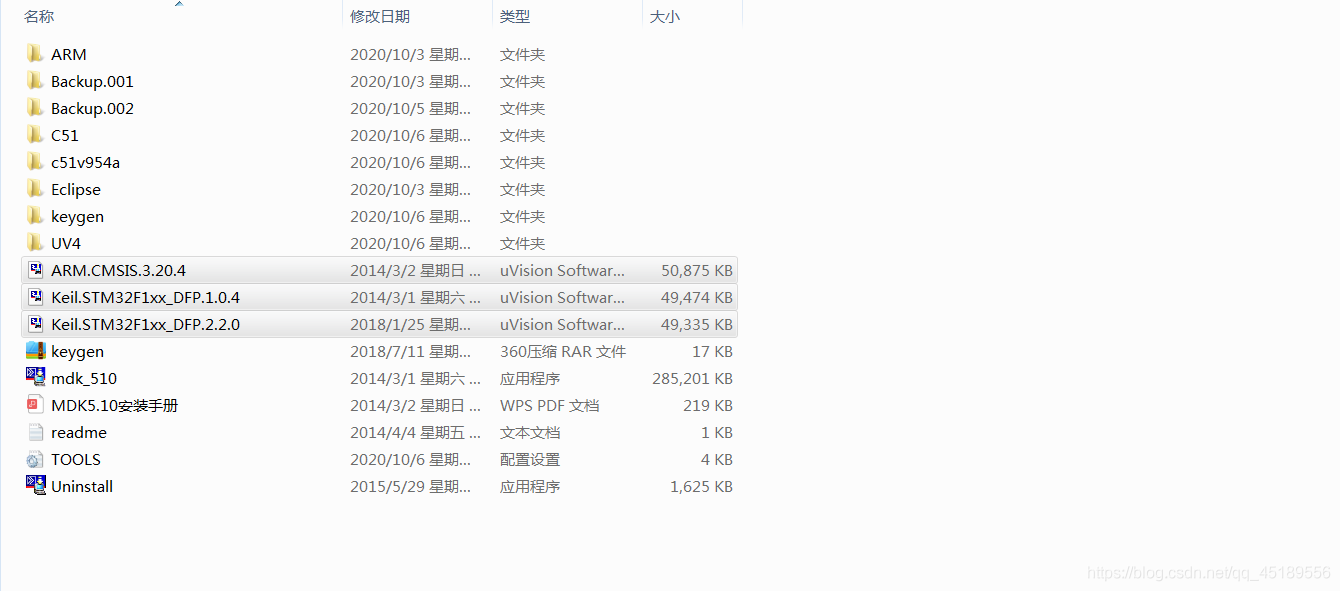

1.5、在解壓后的檔案夾中找到下圖中的三個檔案，直接依次雙擊打開，完成安裝，
說明：第三個檔案在安裝時會出現錯誤，但目前不影響使用，所以直接忽略即可，

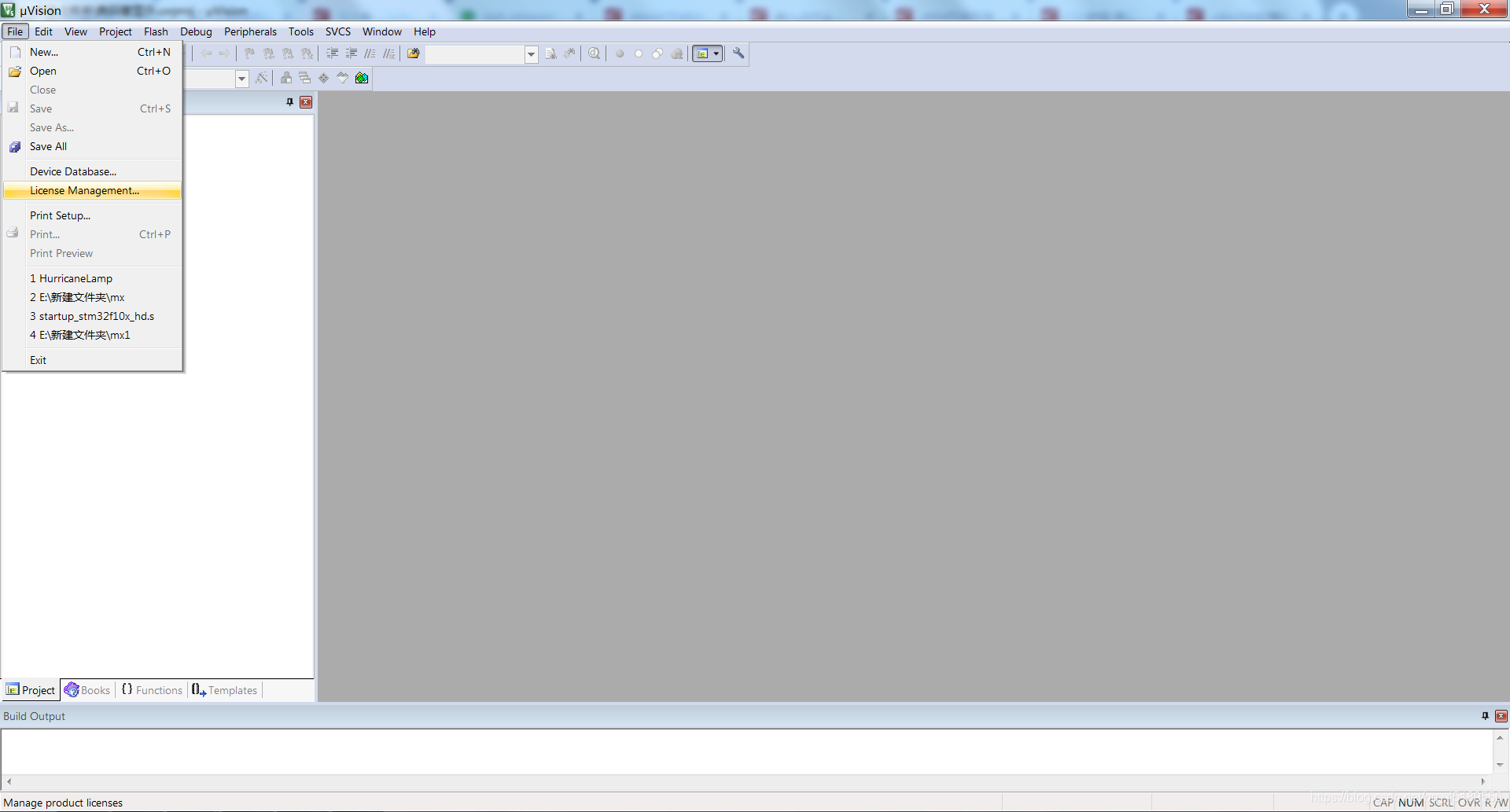

1.6、在桌面上找到【Keil uVision5】的圖示，點擊右鍵以管理員身份打開，點擊頂部選單【File】，然后選擇【License Management】，
1.7、在解壓后的檔案夾中找到這個檔案，然后打開，
1.8、按照步驟依次操作，

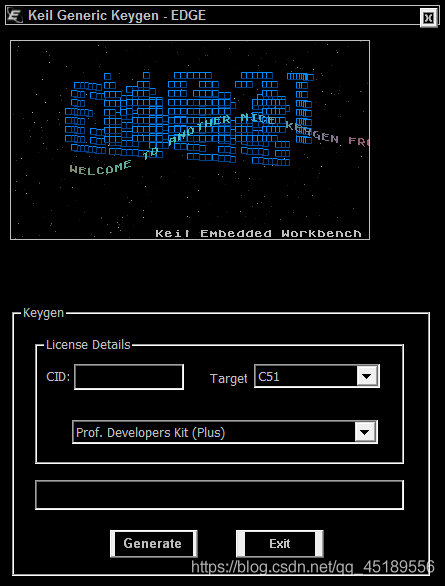

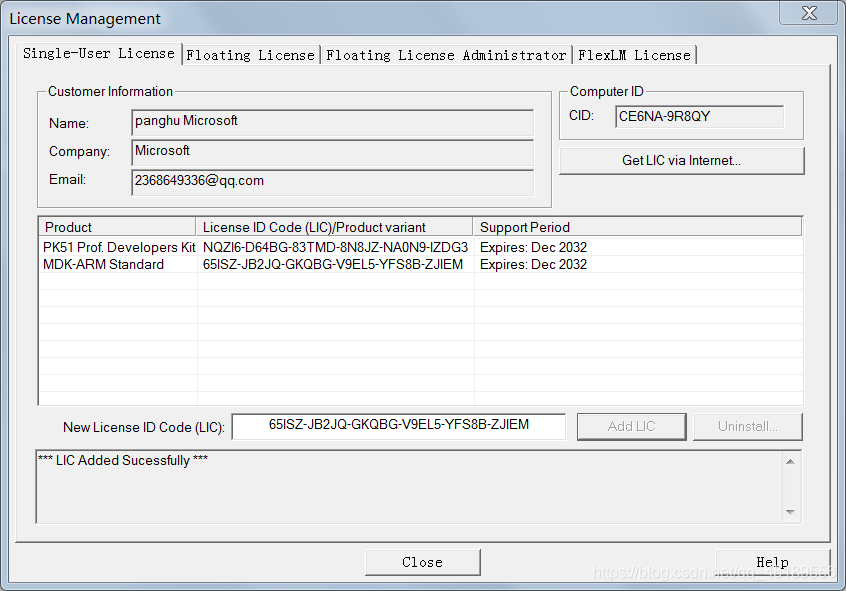

復制圖（2）的CID粘貼到注冊機的CID框中，在Target中選擇【ARM】，點擊【Generate】，選中生成的激活碼，復制粘貼到【NewLicense ID Code】中，點擊【Add LIC】，出現LIC Added Sucessfully 即為激活成功，點擊【Close】，

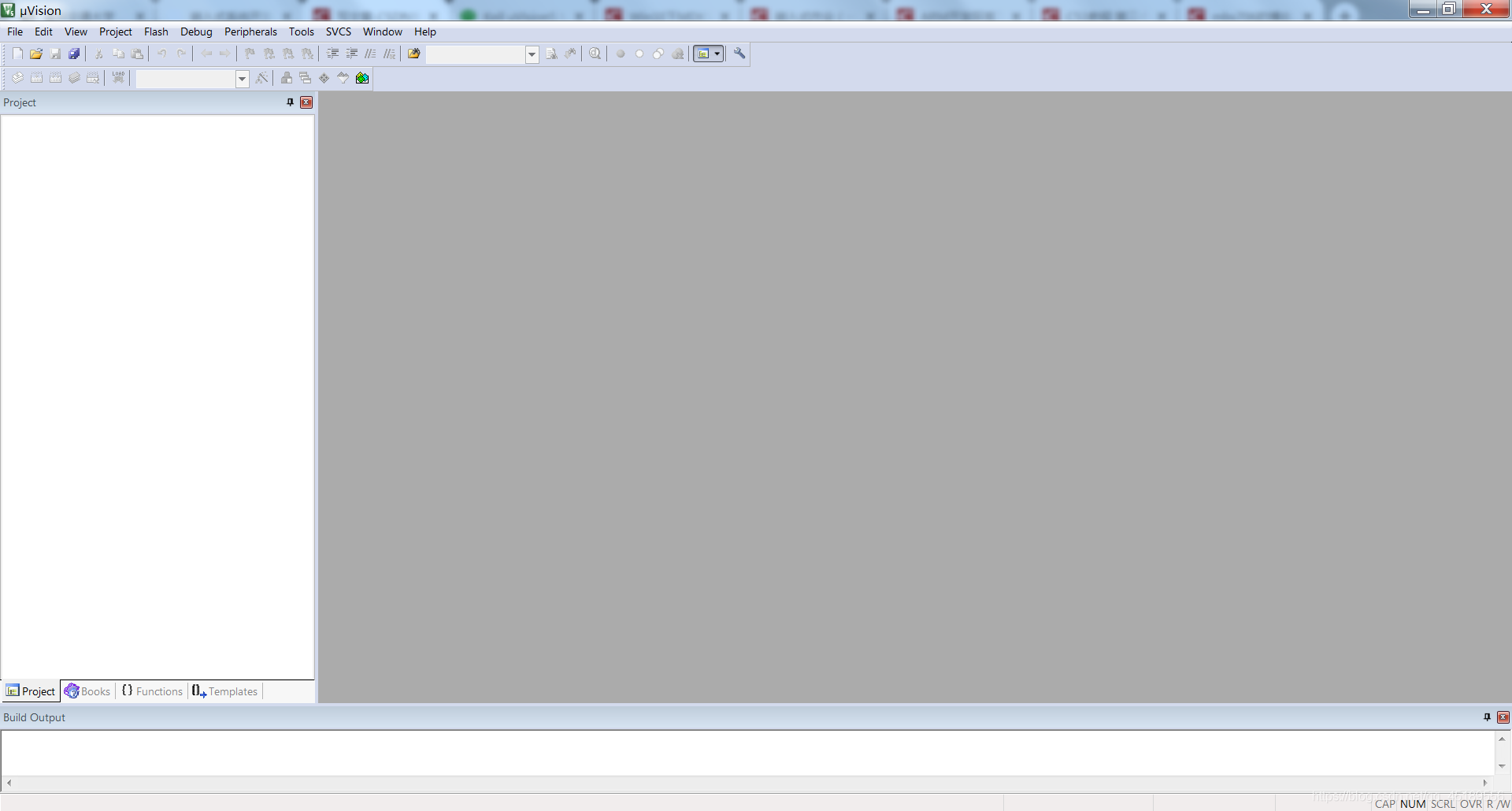

1.9、至此軟體安裝已完成，打開界面如下，
2、stm32的簡單程式的編譯

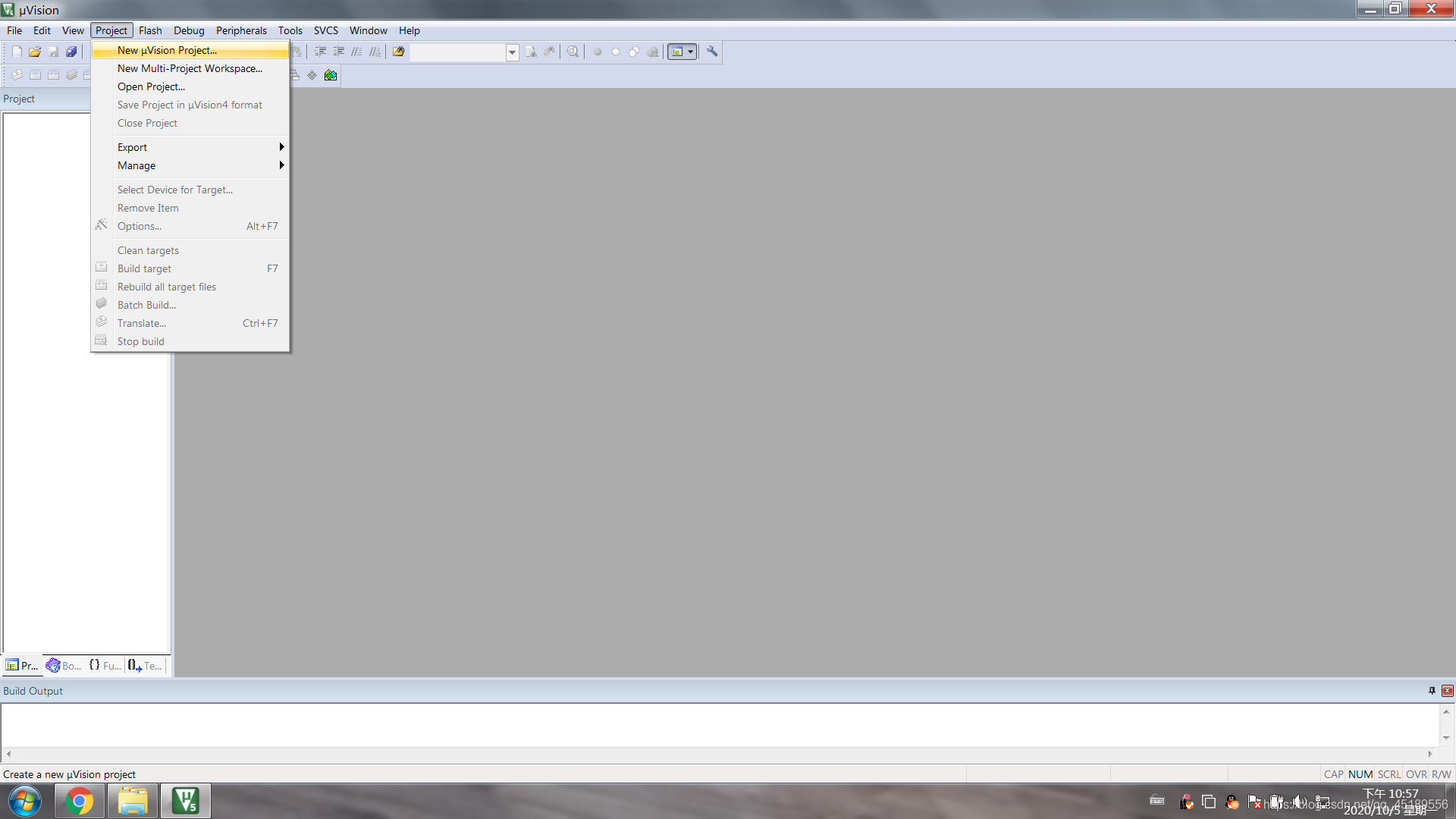

2.1、打開keil，建立新的工程，

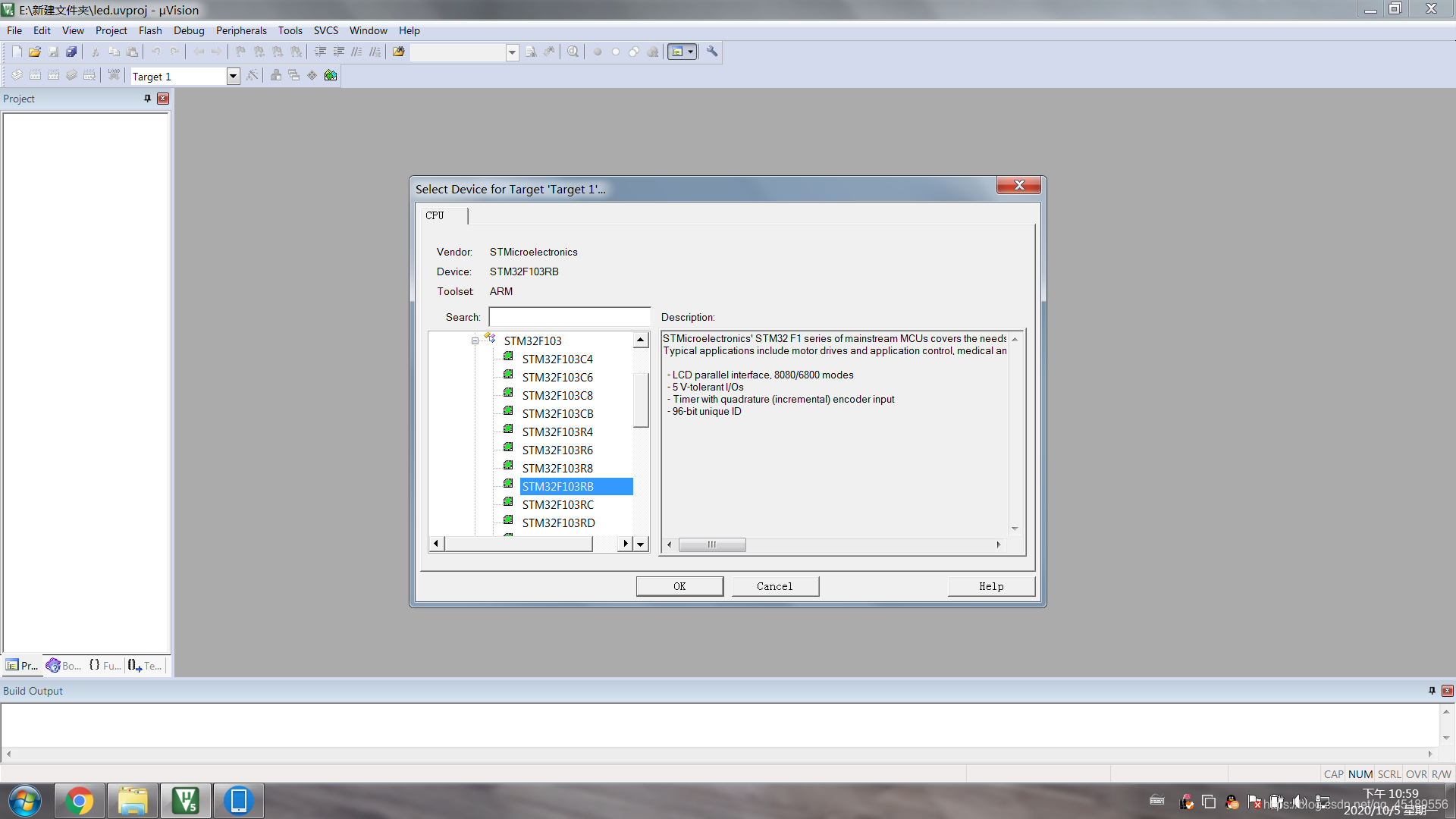

2.2、選擇對應的芯片，

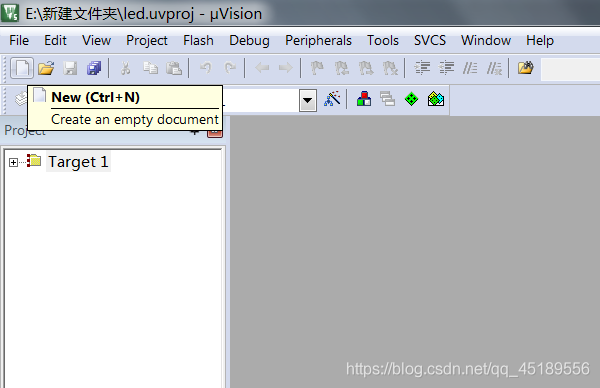

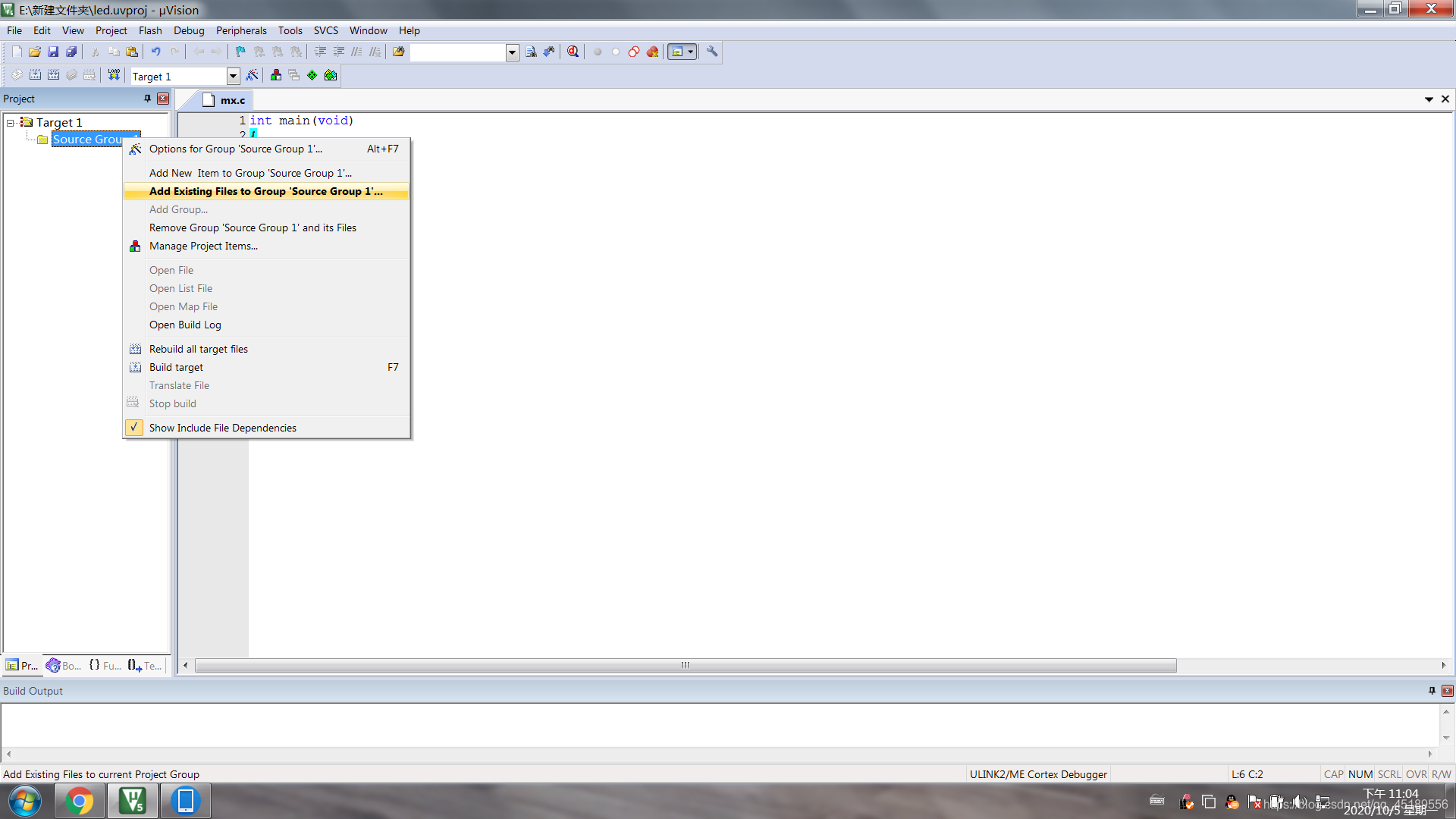

2.3、新建一個文本檔案，在建立的文本檔案中輸入main函式，點擊保存，并添加到工程中，
2.4、點擊編譯，
說明：這個程式代碼是我在網上參考他人的，特此感謝，
鏈接: 代碼原文.
二、安裝并熟悉Proteus 電路仿真軟體，完成一個51程式設計和仿真，
說明：這個51電路仿真的主要功能是讓數碼管回圈顯示數字0-9，
說明：proteus仿真軟體在之前的課程中用到過，所以這里不再說明安裝步驟，如需要，可在網上找到相應資料，

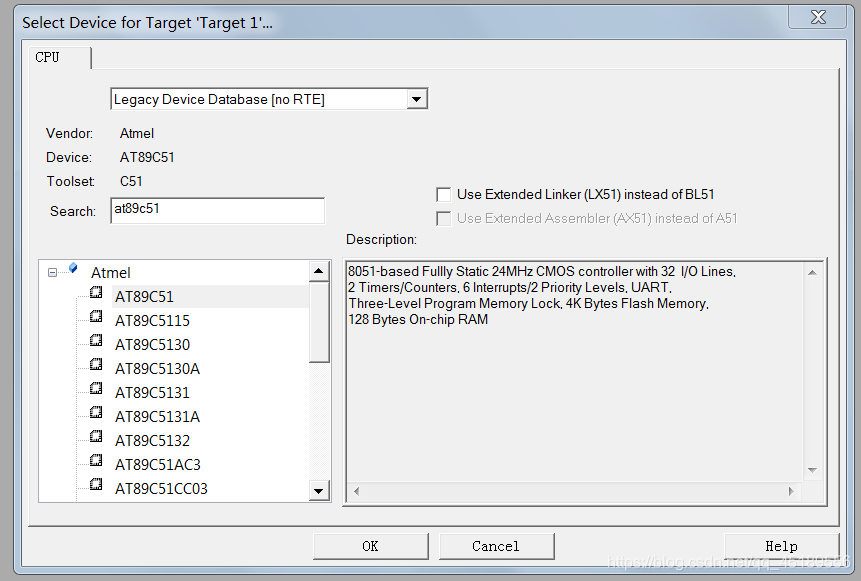

1、打開keil軟體，建立工程，選擇AT89C51芯片，點擊ok，

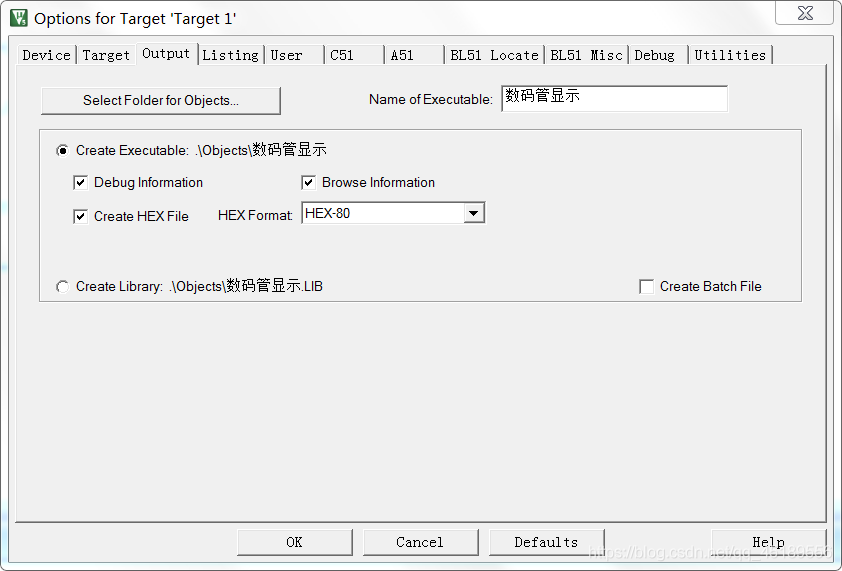

2、新建一個文本檔案，在建立的文本檔案中輸入相應函式，點擊保存，并添加到工程中，然后打開配置選項，選擇Creat HEX File，以生成.hex檔案，

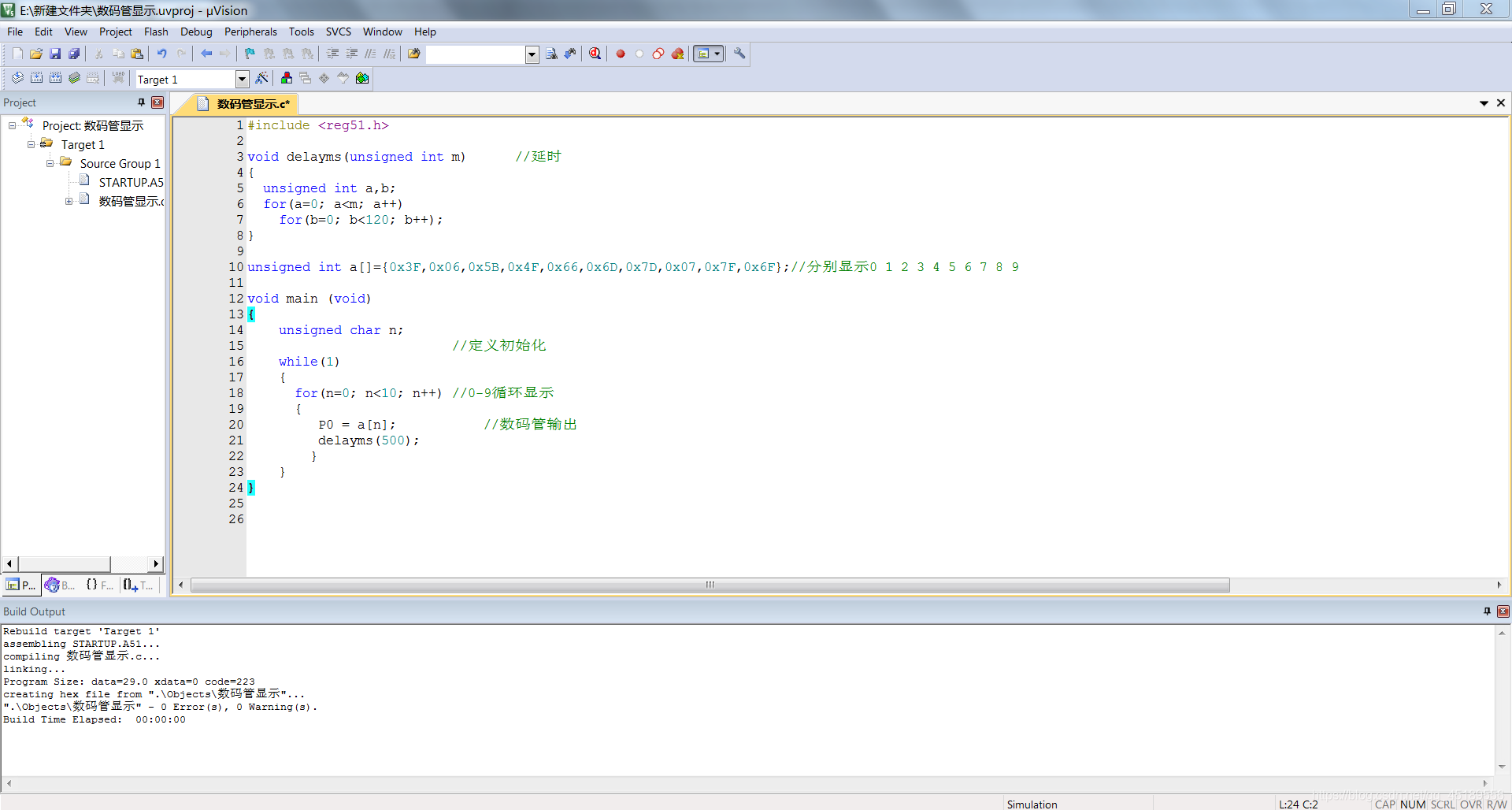

3，進行編譯，發現沒有錯誤，

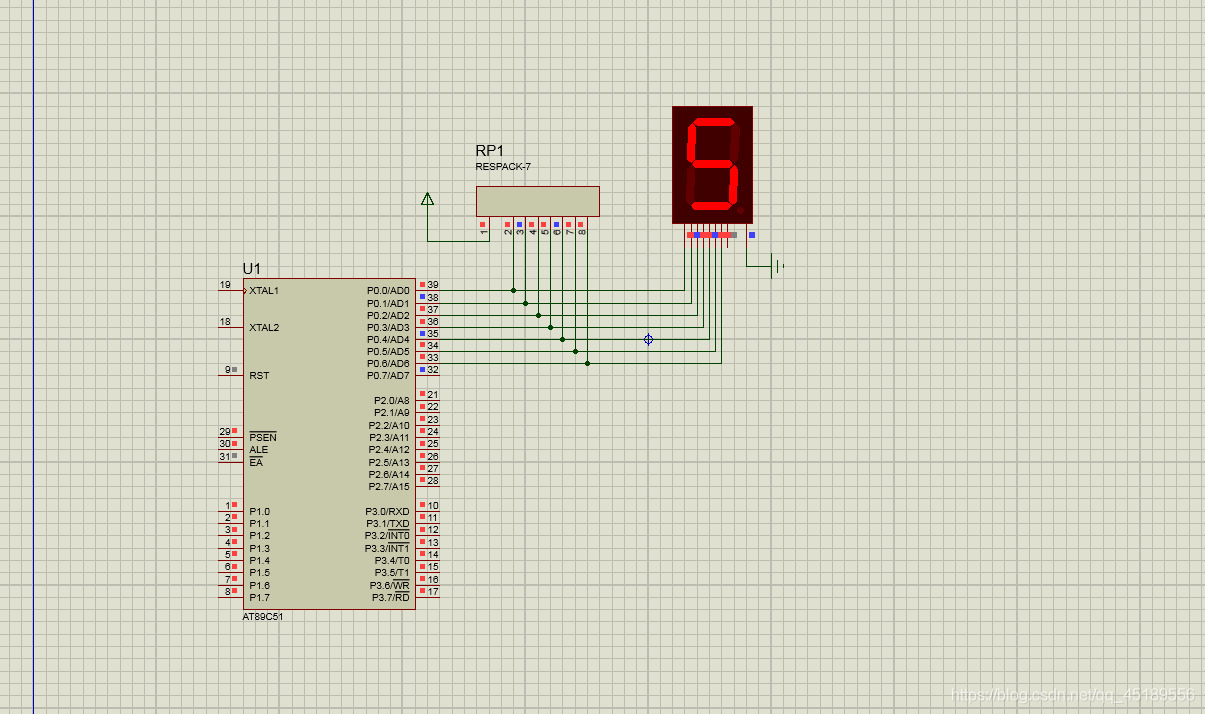

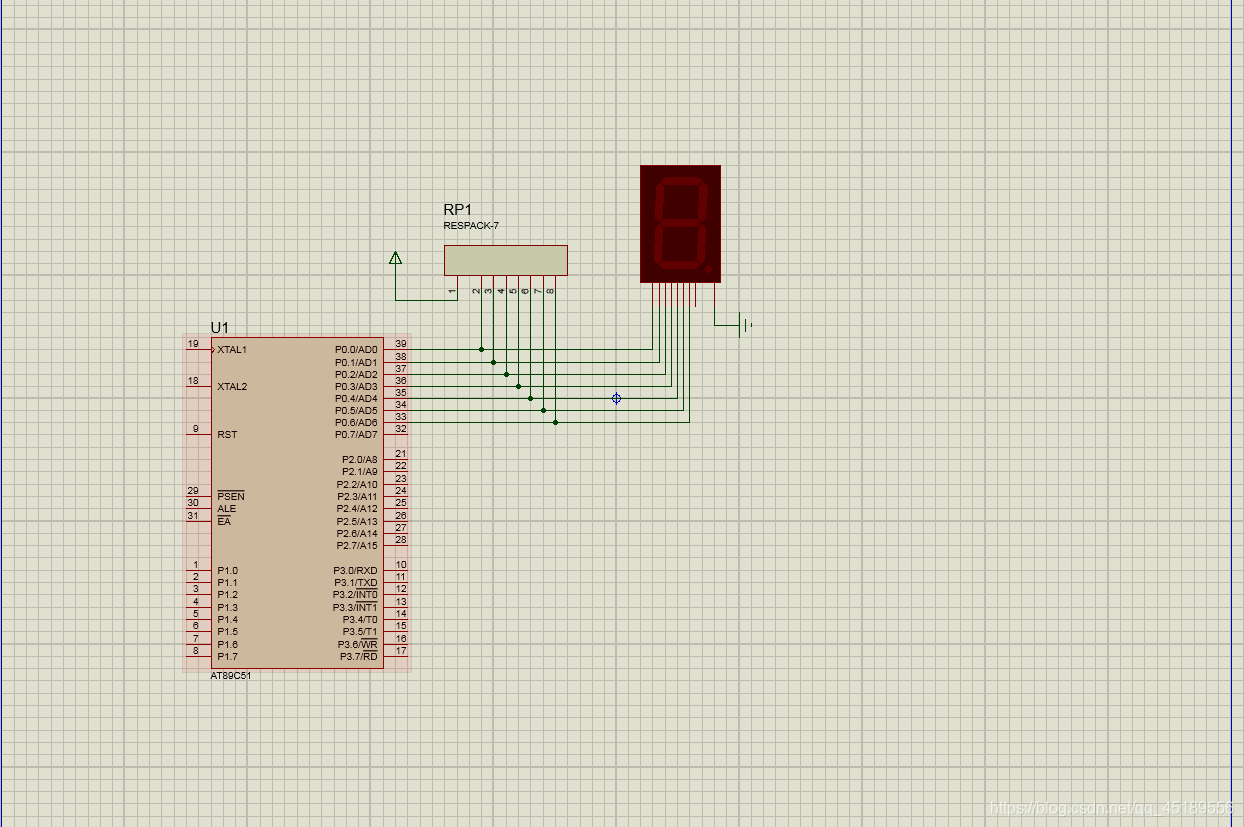

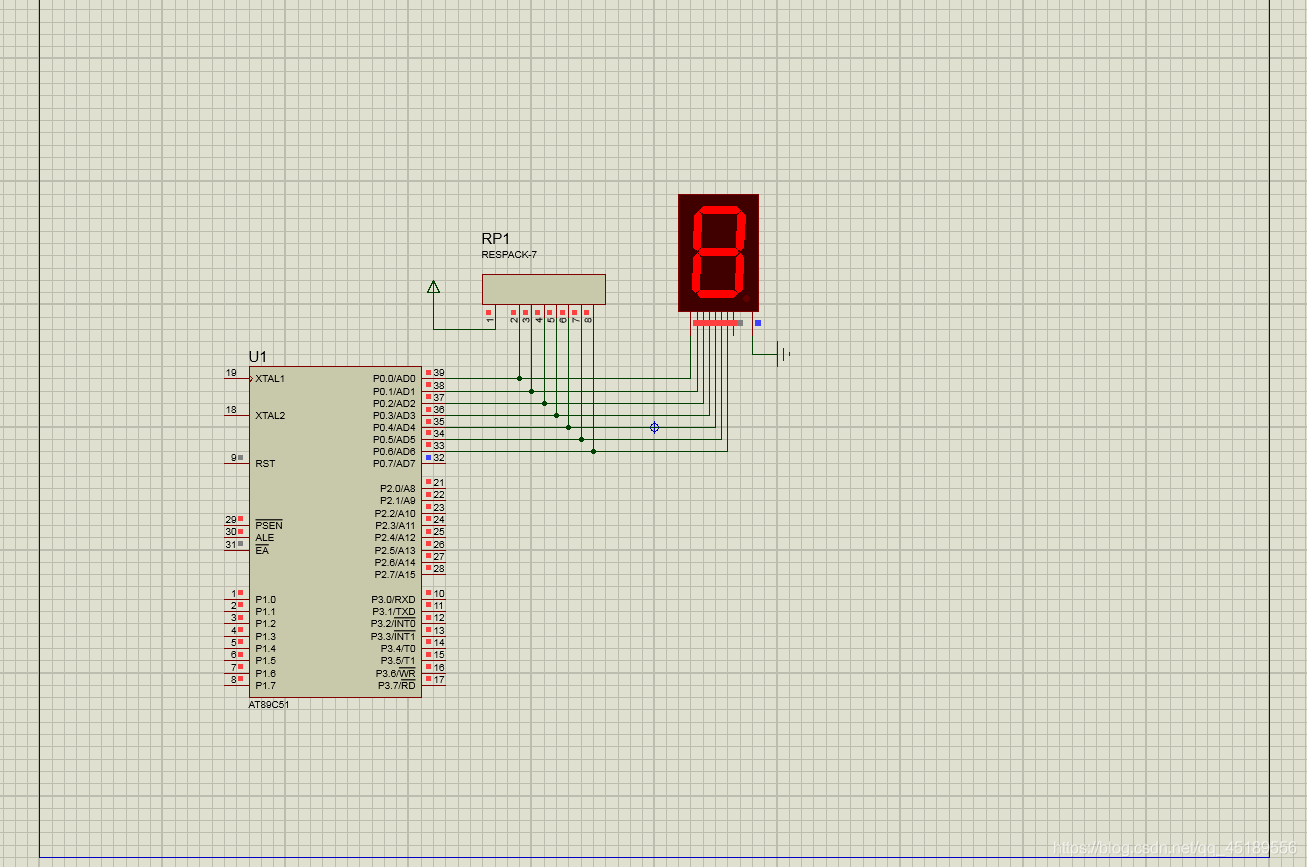

4、在proteus軟體中連接相應的電路圖，如下圖所示：

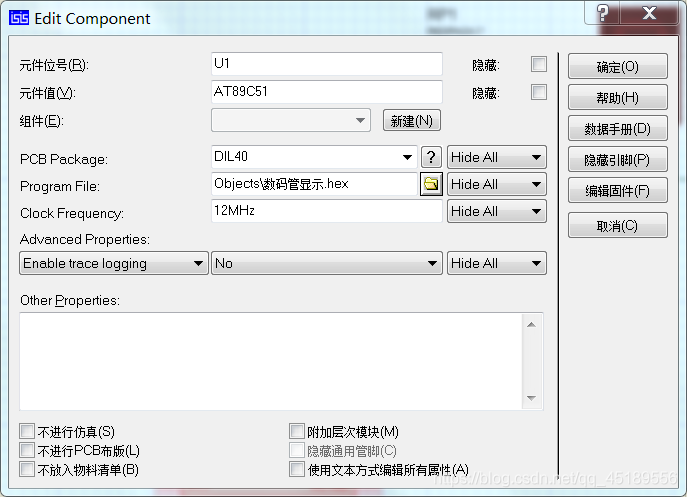

5、雙擊89c52芯片，添加之前生成的.hex檔案，
6、進行最后的仿真，部分截圖如下：
參考代碼如下：
#include <reg51.h>
void delayms(unsigned int m) //延時程式
{
unsigned int a,b;
for(a=0; a<m; a++)
for(b=0; b<120; b++);
}
unsigned int a[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};//分別顯示0 1 2 3 4 5 6 7 8 9
void main (void)
{
unsigned char n;
//定義初始化
while(1)
{
for(n=0; n<10; n++) //0-9回圈顯示
{
P0 = a[n]; //數碼管輸出
delayms(500);
}
}
}
三、總結，
以上就是我做這次作業的全部步驟，由于本人只是一名普通學生，所以難免存在很多問題，希望各位批評指導；另外，在完成作業的程序中，還參考了許多其他大佬的文章，在此特別感謝，
