前言(內容)
用89C51/89S51并行口設計顯示一個數碼的電路，使數碼管回圈顯示“0”-“F”
一、在keil中撰寫51程式并生成hex檔案
1.1打開軟體，新建工程

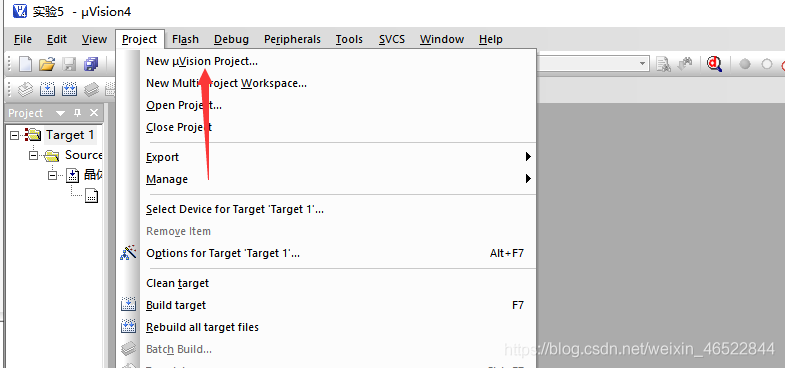

點第一個新建工程，輸入一個檔案名保存后

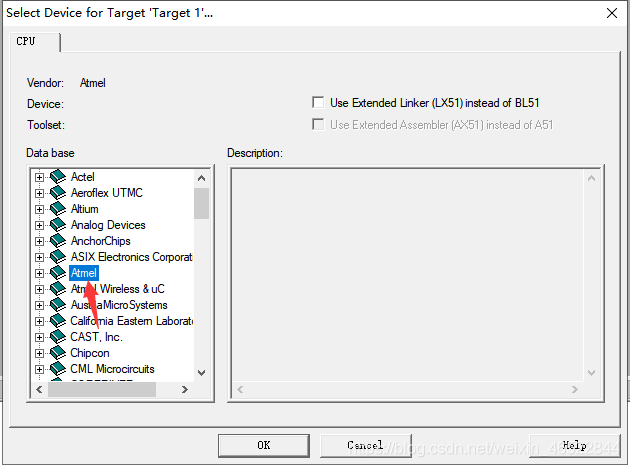

選擇89c51
1.2新建文本，撰寫程式并添加進target

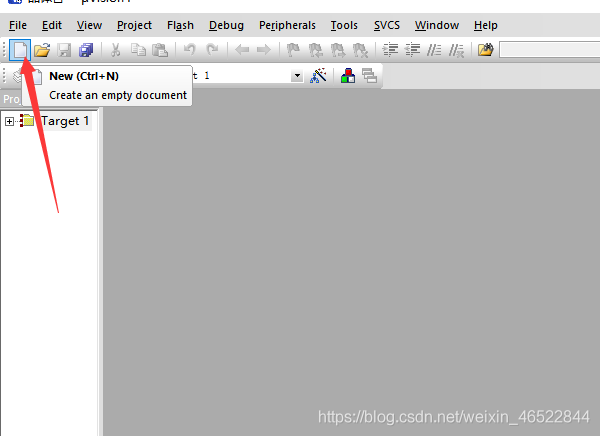

點這個新建一個文本

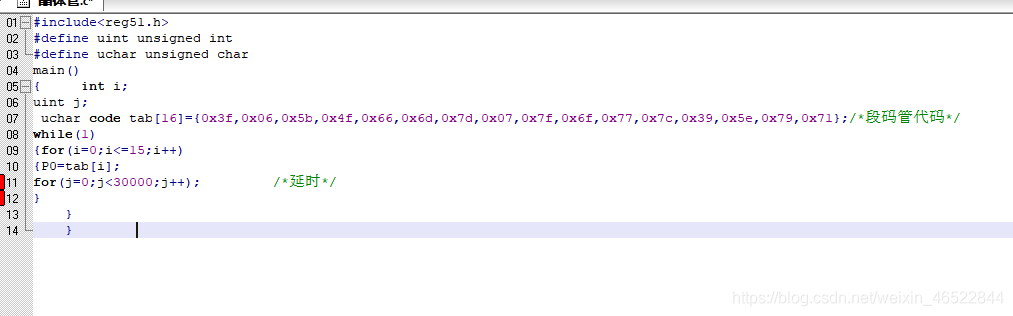

在keil中撰寫好需要的程式
（代碼）
#include<reg51.h>
#define uint unsigned int
#define uchar unsigned char
main()
{ int i;
uint j;
uchar code tab[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};/*段碼管代碼*/
while(1)
{for(i=0;i<=15;i++)
{P0=tab[i];
for(j=0;j<30000;j++);/*延時*/
}
}
}
保存
檔案名XXX.c
右鍵source 點add files那個
選擇剛剛的檔案再點添加
1.3編譯生成hex檔案
先點build
再點rebuild
（附：生成hex檔案需要在keil中勾選，下面是方法）
點擊這個target
點output后再勾選這個，編譯時就能生成hex檔案了
二、在proteus中完成電路仿真

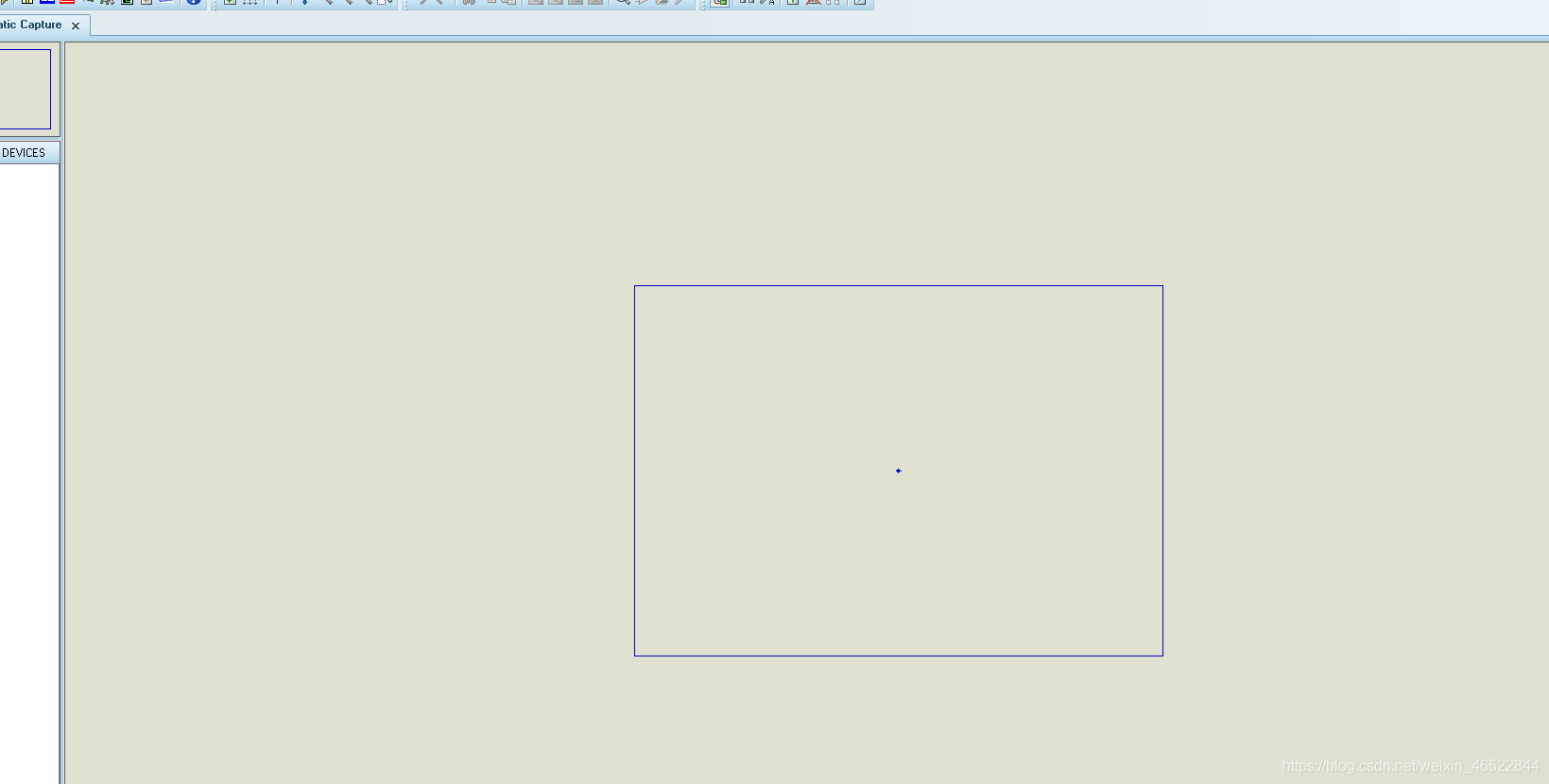

2.1.新建好工程
然后一直點next
2.2挑選好所需要的元件
選擇89c51

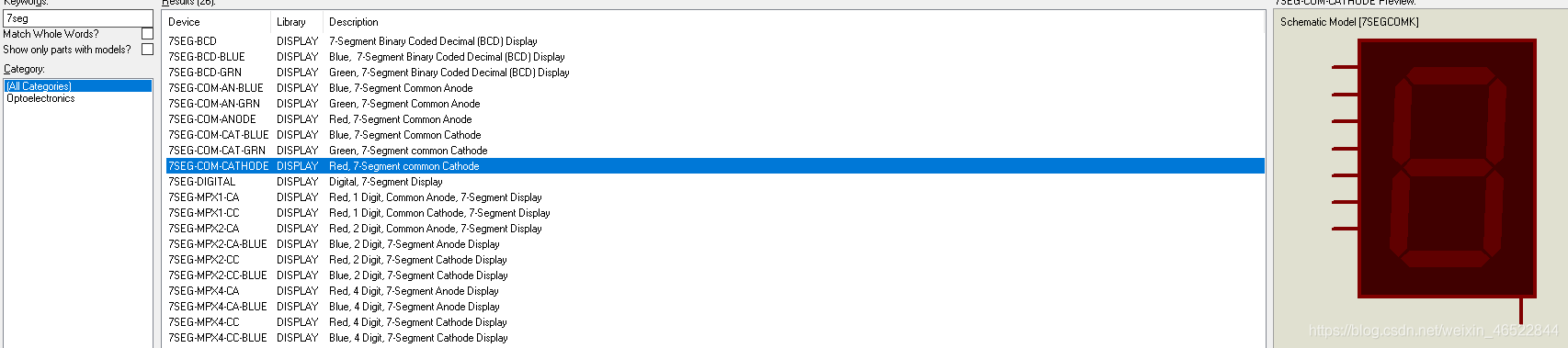

選擇晶體管

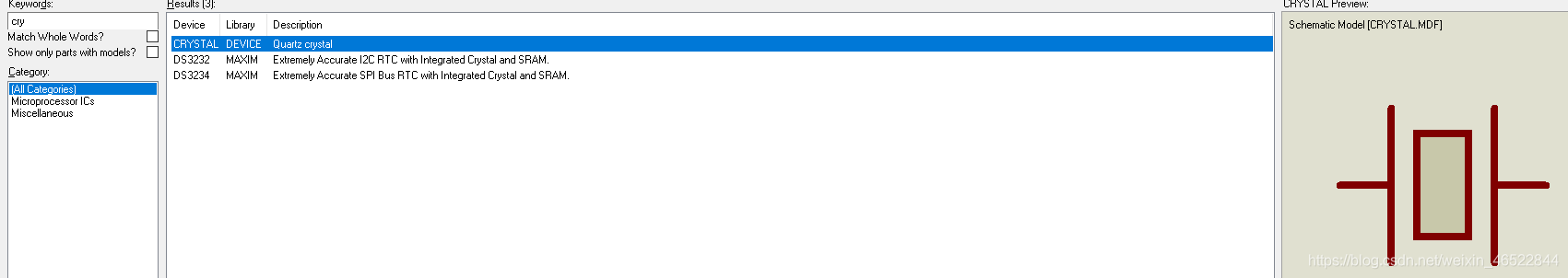

晶振

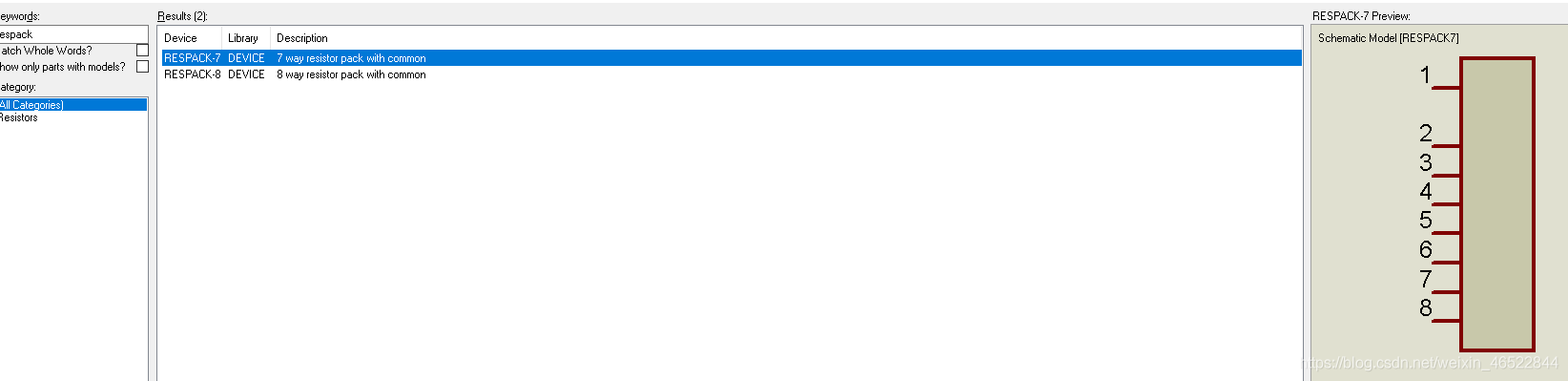

排阻
還有電阻RES，電容CAP，按鈕button
接地和電源選取

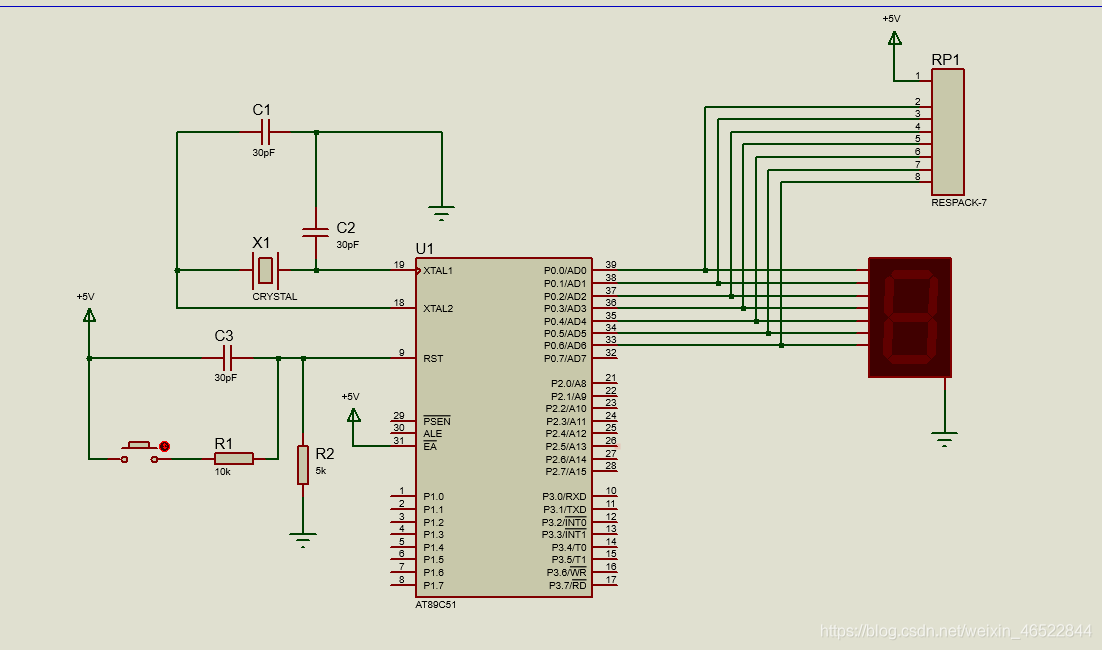

2.3連接電路
2.4在51單片機中添加程式檔案
2.5運行結果

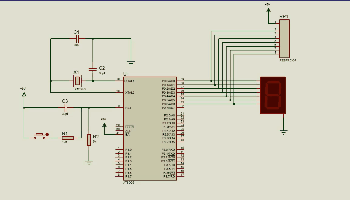

運行結果如下（gif圖）
