一、環境的配置
-
MDK軟體的安裝
MDK（Microcontroller Development Kit）是針對ARM處理器，特別是Cortex-M內核處理器的最佳開發工具，
1.1 MDK5下載
① keil官網網址下載
http://www.keil.com/download/product
② 百度網盤分享下載
https://pan.baidu.com/s/1jeYdDlHKqdtXVheUewpgGg
提取碼：pja0
1.2 安裝程序

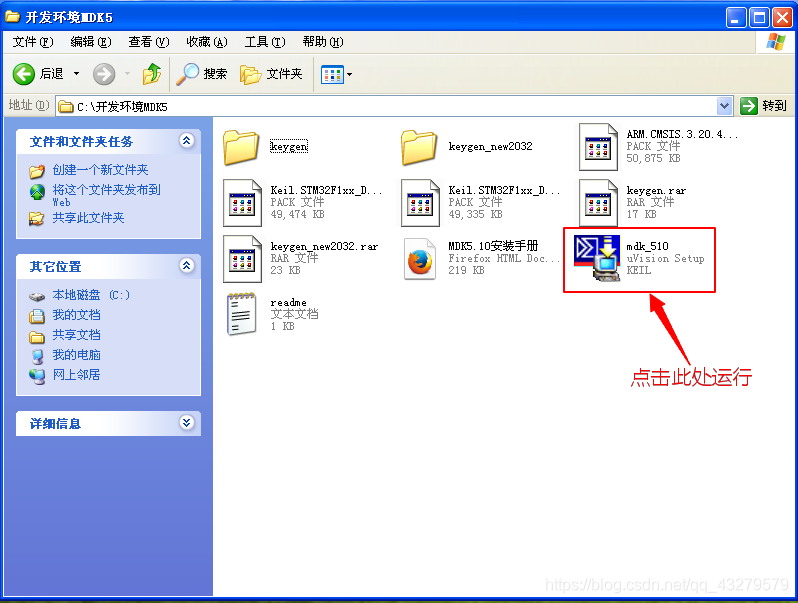

①下載完成后，開始安裝，第一步點擊安裝包MDK_510

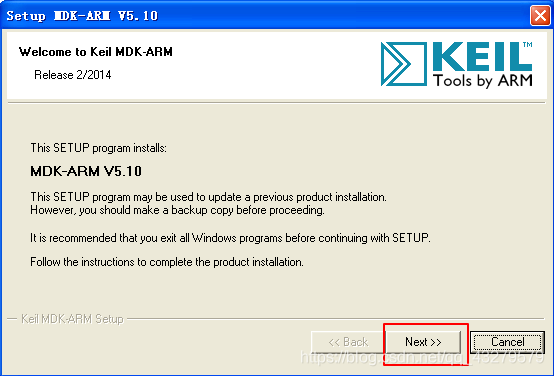

②運行成功后，出現安裝導向，點擊“Next”

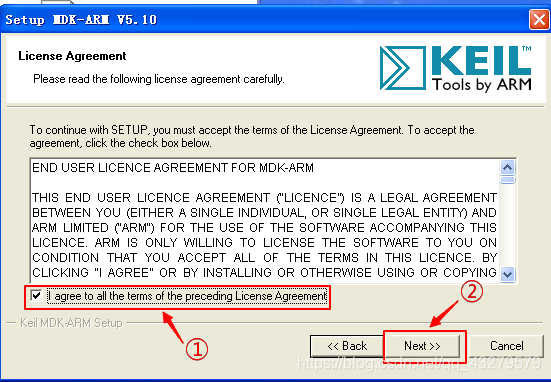

③先勾選“I agree to all the terms of the preceding License Agreement”,然后點擊“Next”

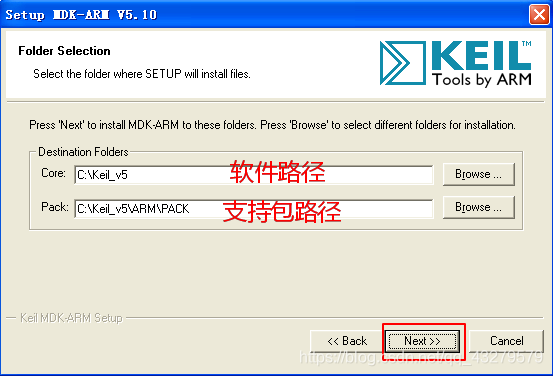

④軟體路徑和支持包路徑可以選擇默認的，也可以自己選擇路徑，然后點擊“Next”

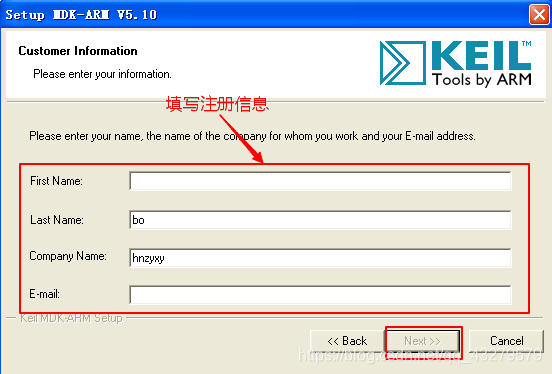

⑤填寫完注冊資訊后，點擊“Next”

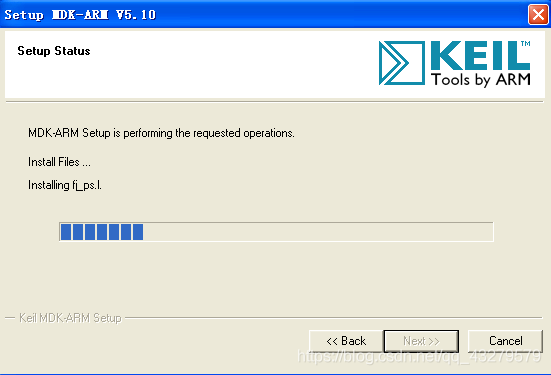

⑥接下來就是等待安裝，可能需要幾分鐘

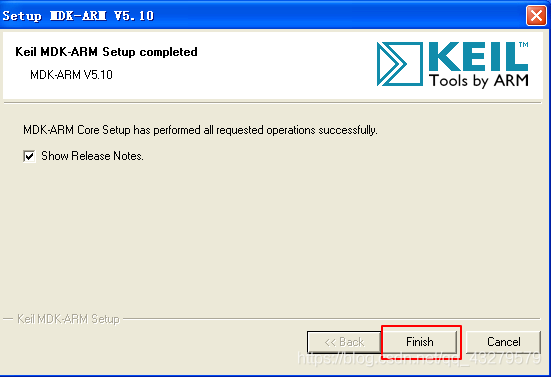

⑦安裝完成，點擊“Finish”
你以為就這樣就完成了，其實不是，該軟體還需要進行注冊，
1.3 注冊程序

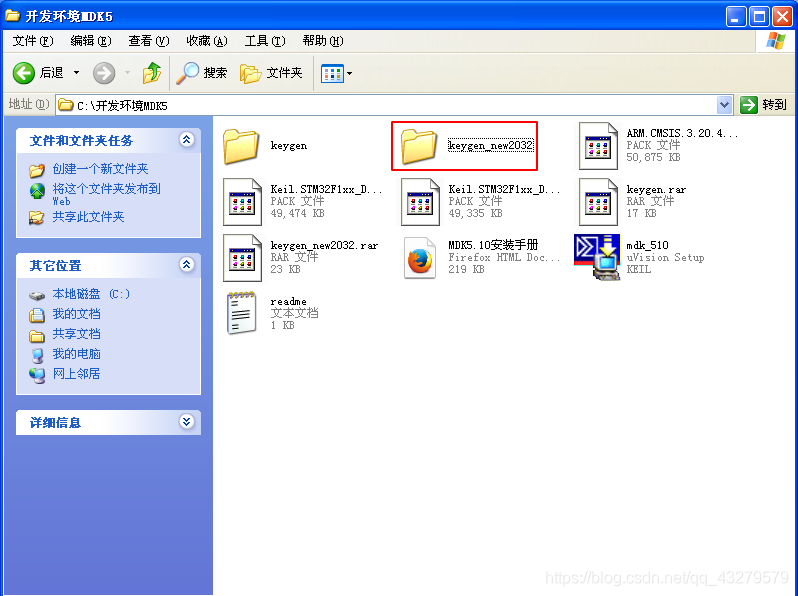

①在安裝包中，找到kegen_new2032,打開該檔案夾，點擊運行里面的程式

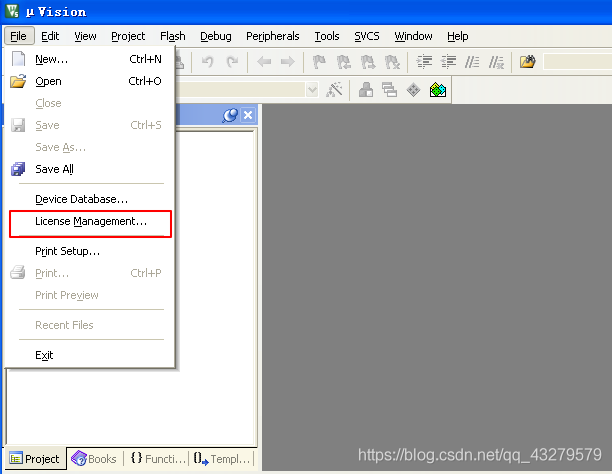

②打開Keil uVision5，點擊File，找到License Management并點擊

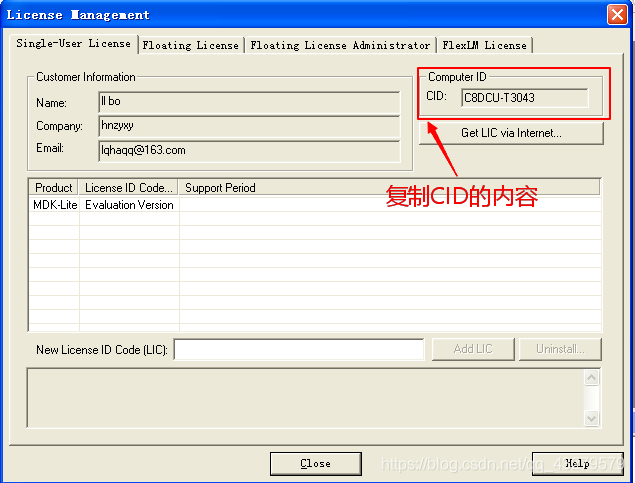

③打開License Management，找到CID

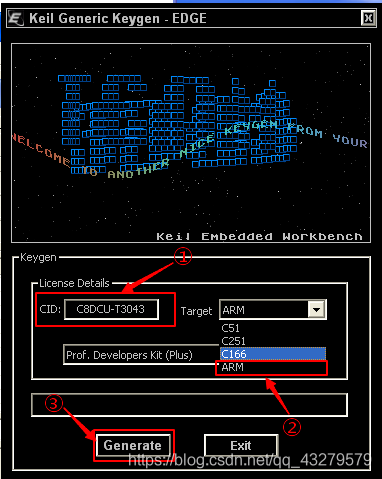

④將剛才復制的內容，粘貼到注冊機中的CID，然后target選擇ARM，最后點擊Generate會生成一個注冊碼

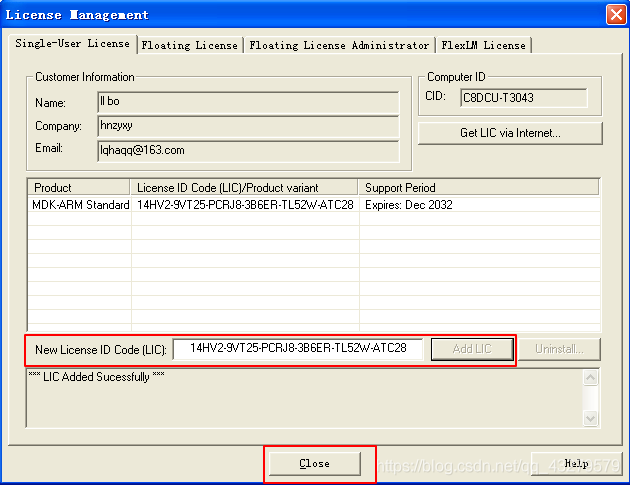

⑤將生成的注冊碼粘貼到License Management對應的位置，然后點擊AddLIC，再點擊Close就結束了
-
支持包安裝
支持包的下載地址
http://www.keil.com/dd2/pack
2.1 安裝程序（以安裝Keil.STM32Flxx_DFP.1.0.4.pack為例）

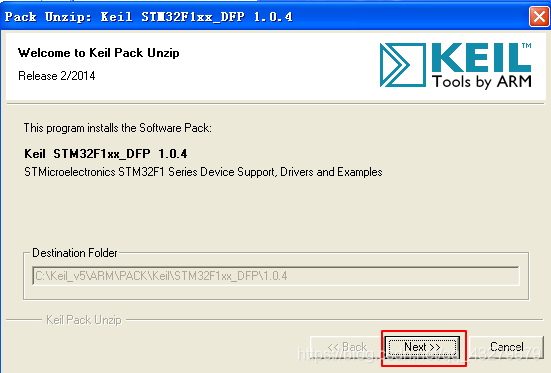

①下載完成后，運行該包，然后點擊“Next”

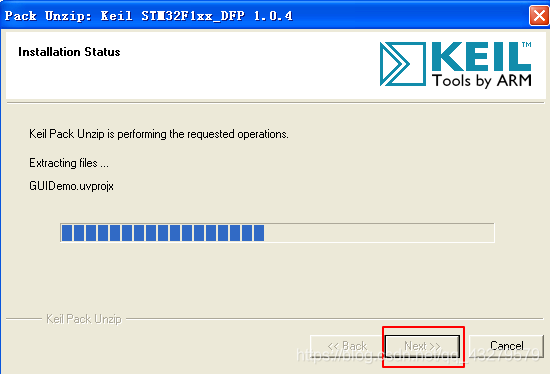

②開始安裝程序，需要等待一會，安裝成功后，點擊“Next”

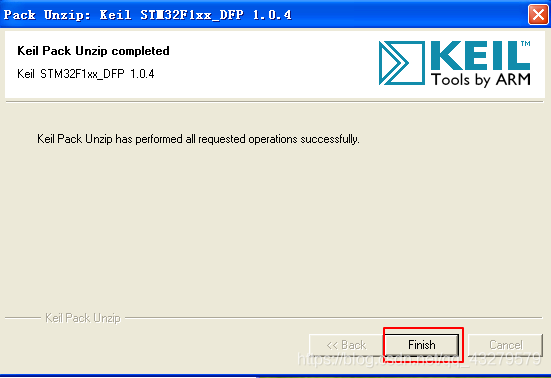

③完成安裝，點擊“Finish”
二、stm32程式——閃爍LED
-
建立一個工程

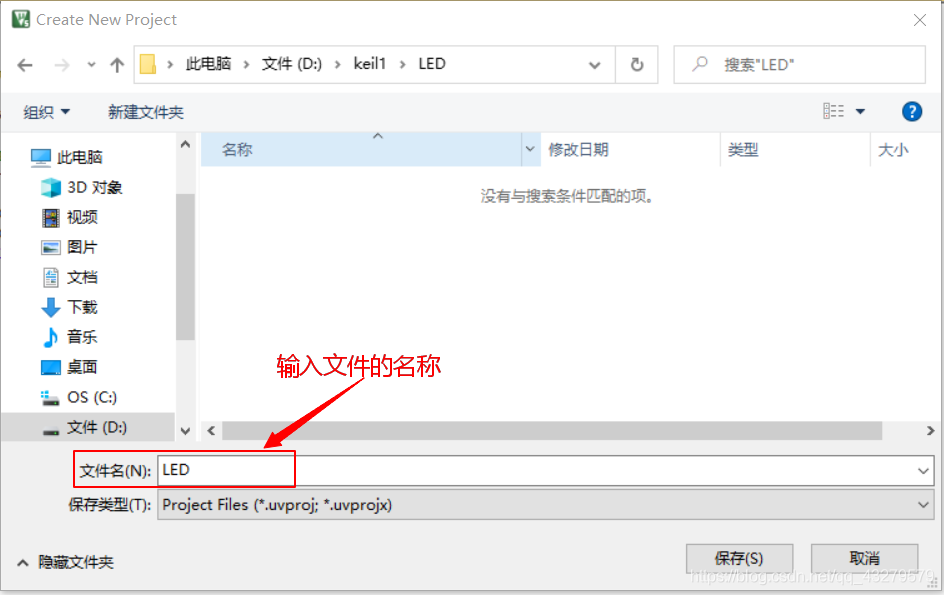

①打開Keil uVision5，找到File，然后點擊New uVision Project

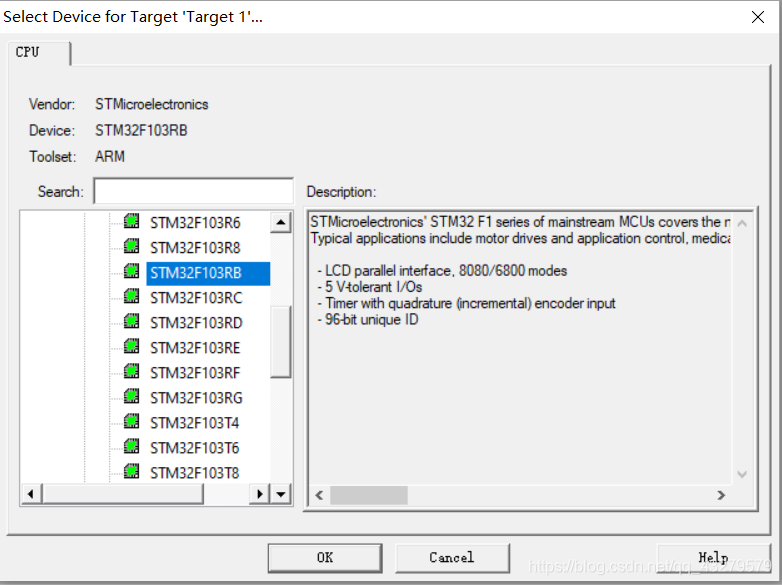

②選擇需要使用的stm32芯片

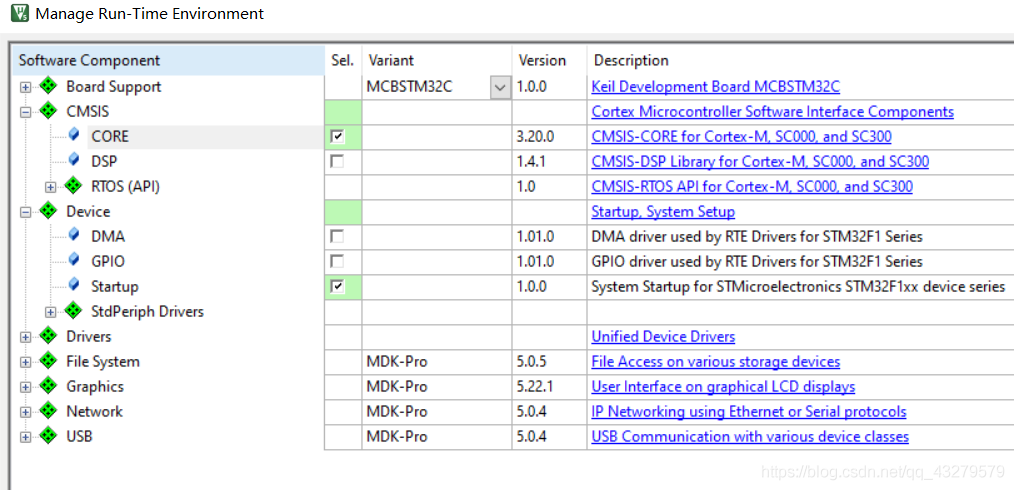

③對Run-Time Environment進行設定，設定完成后，點擊OK，這樣一個工程就建立完成
-
撰寫程式代碼
//宏定義，用于存放stm32暫存器映射
#define PERIPH_BASE ((unsigned int)0x40000000)//AHB
#define APB2PERIPH_BASE (PERIPH_BASE + 0x10000)
#define GPIOA_BASE (APB2PERIPH_BASE + 0x0800)
//GPIOA_BASE=0x40000000+0x10000+0x0800=0x40010800，該地址為GPIOA的基地址
#define GPIOB_BASE (APB2PERIPH_BASE + 0x0C00)
//GPIOB_BASE=0x40000000+0x10000+0x0C00=0x40010C00，該地址為GPIOB的基地址
#define GPIOC_BASE (APB2PERIPH_BASE + 0x1000)
//GPIOC_BASE=0x40000000+0x10000+0x1000=0x40011000，該地址為GPIOC的基地址
#define GPIOD_BASE (APB2PERIPH_BASE + 0x1400)
//GPIOD_BASE=0x40000000+0x10000+0x1400=0x40011400，該地址為GPIOD的基地址
#define GPIOE_BASE (APB2PERIPH_BASE + 0x1800)
//GPIOE_BASE=0x40000000+0x10000+0x0800=0x40011800，該地址為GPIOE的基地址
#define GPIOF_BASE (APB2PERIPH_BASE + 0x1C00)
//GPIOF_BASE=0x40000000+0x10000+0x0800=0x40011C00，該地址為GPIOF的基地址
#define GPIOG_BASE (APB2PERIPH_BASE + 0x2000)
//GPIOG_BASE=0x40000000+0x10000+0x0800=0x40012000，該地址為GPIOG的基地址
#define GPIOA_ODR_Addr (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr (GPIOG_BASE+12) //0x40011E0C
#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr) *((volatile unsigned long *)(addr))
#define LED0 MEM_ADDR(BITBAND(GPIOA_ODR_Addr,8))
//#define LED0 *((volatile unsigned long *)(0x422101a0)) //PA8
//定義typedef型別別名
typedef struct
{
volatile unsigned int CR;
volatile unsigned int CFGR;
volatile unsigned int CIR;
volatile unsigned int APB2RSTR;
volatile unsigned int APB1RSTR;
volatile unsigned int AHBENR;
volatile unsigned int APB2ENR;
volatile unsigned int APB1ENR;
volatile unsigned int BDCR;
volatile unsigned int CSR;
} RCC_TypeDef;
#define RCC ((RCC_TypeDef *)0x40021000)
//定義typedef型別別名
typedef struct
{
volatile unsigned int CRL;
volatile unsigned int CRH;
volatile unsigned int IDR;
volatile unsigned int ODR;
volatile unsigned int BSRR;
volatile unsigned int BRR;
volatile unsigned int LCKR;
} GPIO_TypeDef;
//GPIOA指向地址GPIOA_BASE,GPIOA_BASE地址存放的資料型別為GPIO_TypeDef
#define GPIOA ((GPIO_TypeDef *)GPIOA_BASE)
void LEDInit( void )
{
RCC->APB2ENR|=1<<2; //GPIOA 時鐘開啟
GPIOA->CRH&=0XFFFFFFF0;
GPIOA->CRH|=0X00000003;
}
//粗略延時
void Delay_ms( volatile unsigned int t)
{
unsigned int i,n;
for (n=0;n<t;n++)
for (i=0;i<800;i++);
}
int main(void)
{
LEDInit();
while (1)
{
LED0=0;//LED熄滅
Delay_ms(500);//延時時間
LED0=1;//LED亮
Delay_ms(500);//延時時間
}
}
- 閃爍LED的程式程序
①配置時鐘
可以使用默認的時鐘----內部8MZH振蕩器，也可以自己配置時鐘PLL，
②配置I/O口
LED燈接到PA8，如何控制PA8？
說明void LEDInit( void ) { RCC->APB2ENR|=1<<2; GPIOA->CRH&=0XFFFFFFF0; GPIOA->CRH|=0X00000003; }
RCC->APB2ENR|=1<<2是使能GPIOA的時鐘,
GPIOA>CRH&=0XFFFFFFF0;
GPIOA->CRH|=0X00000003;
是配置PA8為推挽輸出，50MHZ，

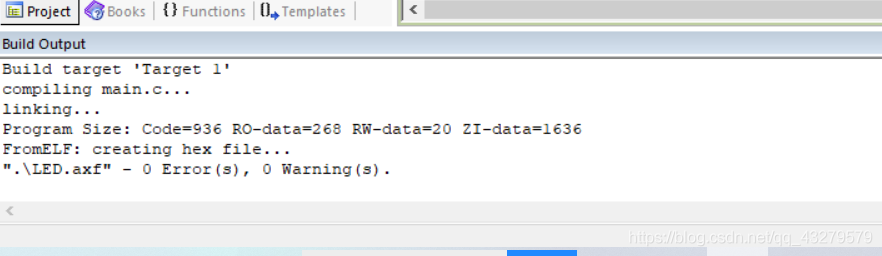

③I/O輸出高低電平 - 編譯結果
三、程式的仿真除錯
- 開始仿真除錯的設定

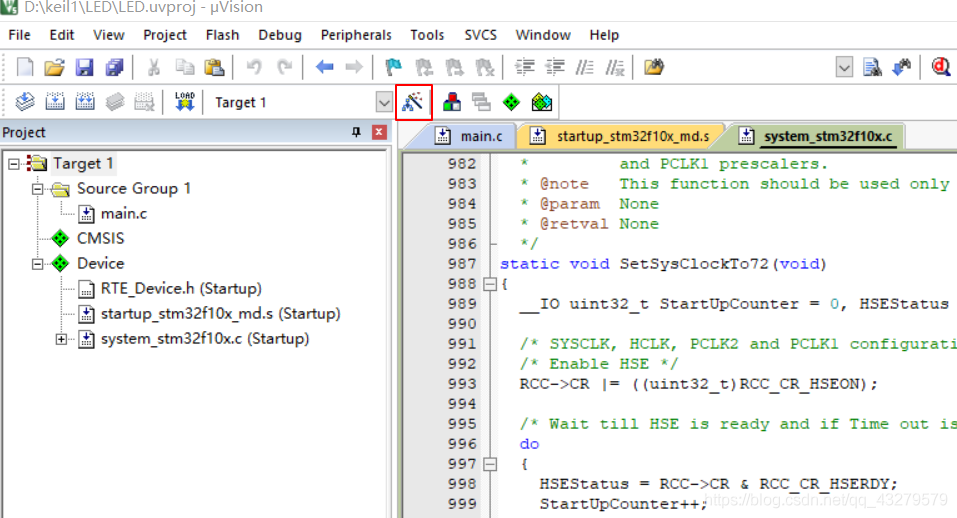

①點擊Options for target

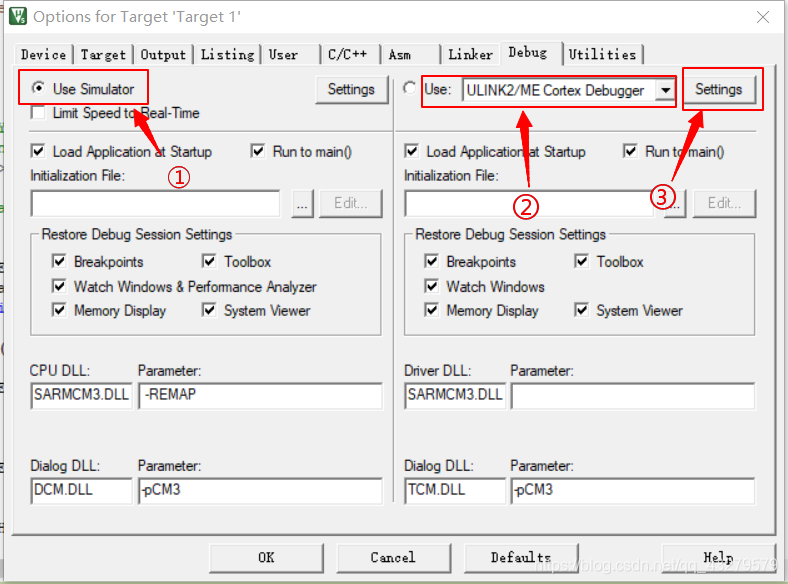

②選擇Debug，左側選擇Use Simulator，右側選擇ULINK2/ME Cortex Debugger，最后點擊Settings

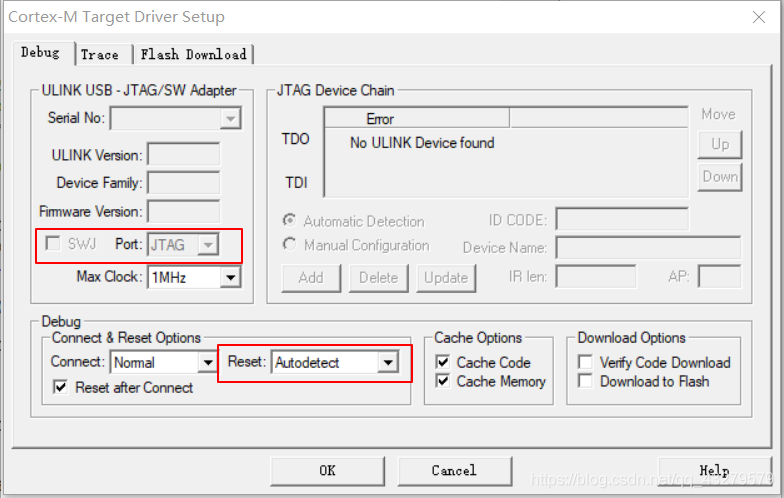

③Port如果是JTAG就直接選擇JTAG，Reset選擇可以是Autodetect或SYSRESEETREQ
- 開始除錯

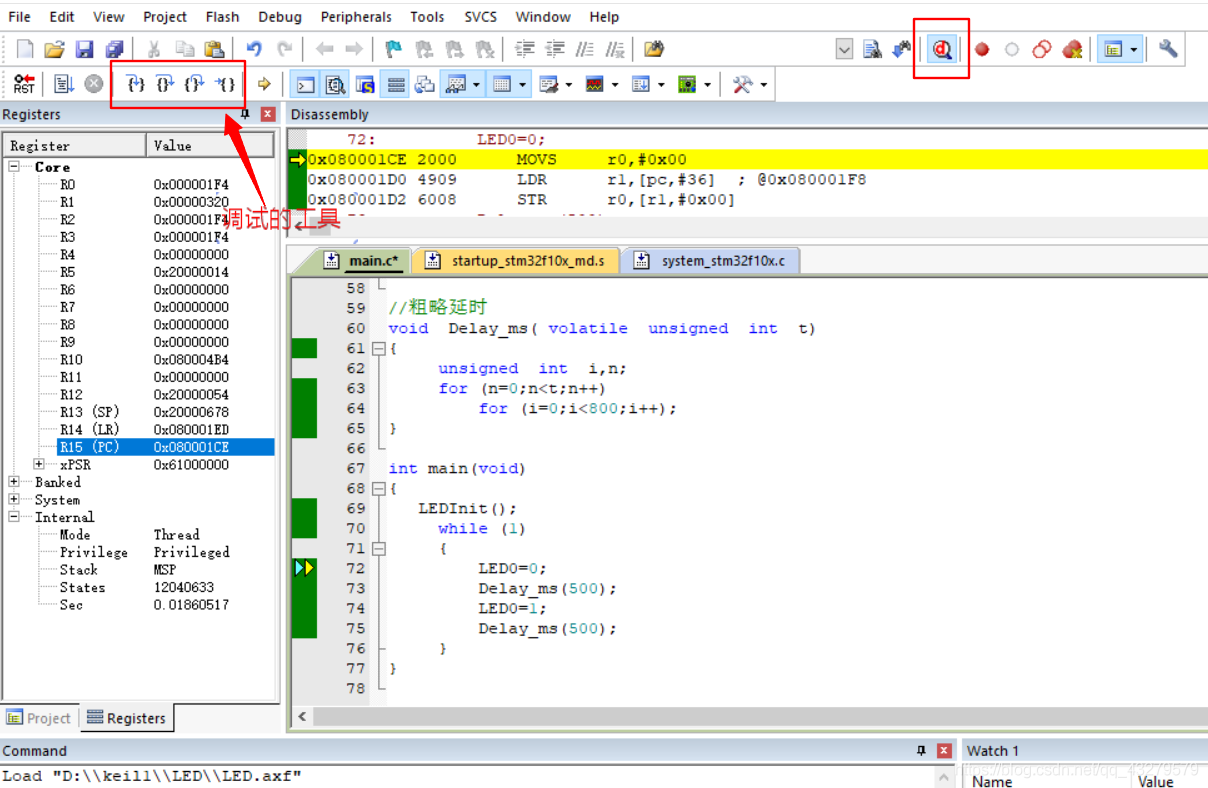

首先選擇Start Debug，然后利用除錯工具開始進行除錯操作
四、總結
在開始搭建環境到開始一個簡單程式的撰寫程序，遇到許多的問題，比如最開始支持包的安裝，由于支持包的版本問題，弄了好久才把支持包安裝完成，還有除錯出現報錯的情況，原來是Debug中引數的設定的問題，只有自己親自嘗試才能感受到整個程序，了解到這個程式的問題，通過這個練習，自己能夠初步認識使用MDK建立一個工程，除錯一個工程，但是缺少LED閃爍的仿真效果展示結果和程序，
