1. 前言

1.1 WxGL是什么？

WxGL是一個基于PyOpenGL的三維資料可視化庫，以wx為顯示后端，提供Matplotlib風格的互動式應用模式，同時，也可以和wxPython無縫結合，在wx的表單上繪制三維模型，

WxGL遵循MIT開源軟體許可協議，任何人都可以使用、復制和修改本軟體，甚至出版發行、再授權以及販售本軟體，唯一的限制是，必須附有MIT授權協議，WxGL的原始碼和本文的示例代碼、資源，都可以從https://github.com/xufive/wxgl下載，

從V0.6.2開始，WxGL新增了互動式繪圖子模塊wxplot，提供類似Matplotlib風格的2D/3D繪圖函式，如果熟悉NumPy和Matplotlib的話，只需要幾分鐘時間就可以學會使用WxGL的互動式繪圖，

1.2 為什么選擇WxGL?

WxGL提供了一套簡潔易用、對用戶友好的API，將OpenGL的復雜概念全部封裝起來，使得用戶可以專注于資料的處理，而無需將更多精力用在3D顯示方面，可以說，WxGL是為實作資料快速可視化而誕生的，下面這個例子可以告訴你，WxGL究竟有多簡潔，

>>> import numpy as np
>>> import wxgl.wxplot as plt
>>> vs = np.array([
    [1,-1,1], [1,-1,-1], [1,1,-1], [1,1,1],
    [-1,1,1], [-1,1,-1], [-1,-1,-1], [-1,-1,1],
    [-1,-1,1], [-1,-1,-1], [1,-1,-1], [1,-1,1],
    [1,1,1], [1,1,-1], [-1,1,-1], [-1,1,1]
])
>>> plt.surface(vs, texture=r'example\res\girl.jpg', alpha=False)
>>> plt.show(rotation='h+')

前兩行代碼匯入NumPy和WxGL模塊，第3行構造資料，第4行繪制，第5行顯示并增加旋轉效果，只要5行代碼，就可以實作下面的效果，

在這里插入圖片描述

1.3 安裝和依賴關系

和其他的Python模塊一樣，WxGL模塊也使用pip命令安裝，

pip install wxgl

WxGL依賴以下模塊，如果當前運行環境沒有安裝這些模塊，安裝程式將會自動安裝它們，如果安裝程序出現問題，或者安裝完成后無法正常使用，請嘗試手動安裝WxGL的依賴模塊，

numpy（推薦版本：1.18.2或更高）
scipy（推薦版本：1.4.1或更高）
freetype（推薦版本：2.1.0.post1）
matplotlib（推薦版本：3.1.2或更高）
wxpython（推薦版本：4.0.7.post2或更高）
pyopengl（推薦版本：3.1.3b2或更高）

2. 快速體驗

下面例子中用到的繪圖函式，在本文第3部分“互動式繪圖函式”中均有詳細的使用說明，

2.1 從正弦曲線開始

>>> import numpy as np
>>> import wxgl.wxplot as plt
>>> x = np.linspace(0, 2*np.pi, 361)
>>> y = np.sin(x) * 3
>>> plt.plot(x, y)
>>> plt.show()

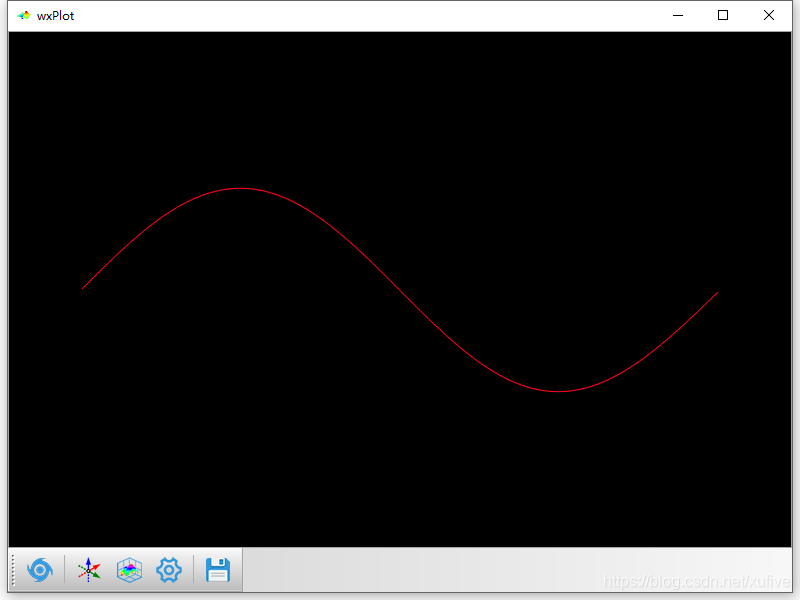

上面這幾行代碼，畫出了一條正弦曲線，如果忽略模塊名的話，這些代碼和Matplotlib是完全一樣的，除去匯入模塊和資料準備，真正的繪圖陳述句只有最后兩行，執行最后一句show()命令后，將彈出GUI視窗，同時程式將阻塞，直至關閉GUI視窗，

在這里插入圖片描述

2.2 使用2D模式

對于2D資料來說，使用2D模式繪制，看起來會更習慣一點，

>>> theta = np.linspace(0, 2*np.pi, 361)
>>> x = 3 * np.cos(theta)
>>> y = 3 * np.sin(theta)
>>> fig = plt.figure(mode='2D')
>>> plt.plot(x, y)
>>> plt.show()

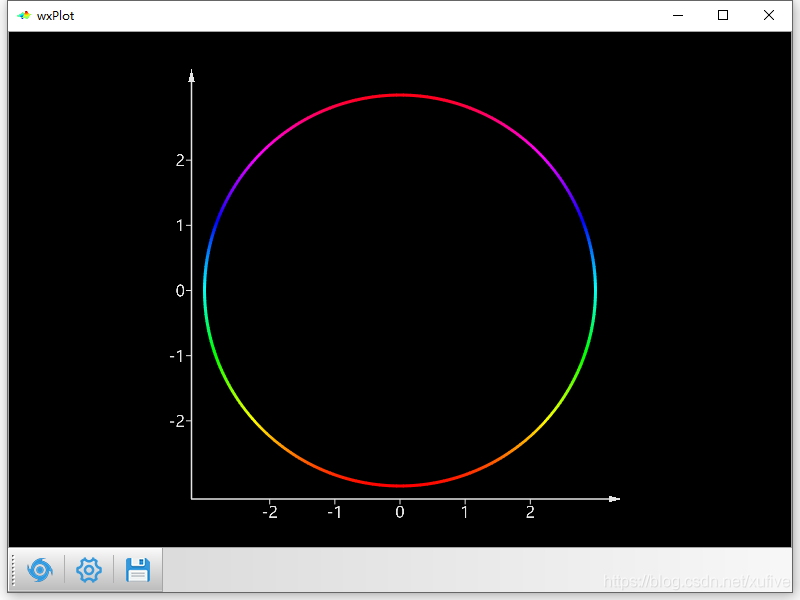

這段代碼，首先準備繪制圓的資料，然后使用wxplot.figure()生成畫布，同時指定使用2D繪圖模式，

在這里插入圖片描述

2.3 子圖布局

WxGL支持在一張畫布上畫多張子圖，創建子圖的方式也非常類似Matplotlib，下面使用wxplot.sphere()函式繪制兩個球體，

創建子圖方式一：

>>> plt.subplot(121) # 一行兩列的第一個位置
>>> plt.sphere((0,0,0), 3, 'green')
>>> plt.subplot(122) # 一行兩列的第二個位置
>>> plt.sphere((0,0,0), 3, '#00FFFF', mode='FCBC')
>>> plt.show()

創建子圖方式二：

>>> ax1 = plt.subplot(121) # 一行兩列的第一個位置
>>> ax1.sphere((0,0,0), 3, 'green')
>>> ax2 = plt.subplot(122) # 一行兩列的第二個位置
>>> ax2.sphere((0,0,0), 3, '#00FFFF', mode='FCBC')
>>> plt.show()

創建子圖方式三：

>>> fig = plt.figure()
>>> ax1 = fig.add_axes(121) # 一行兩列的第一個位置
>>> ax1.sphere((0,0,0), 3, 'green')
>>> ax2 = fig.add_axes(122) # 一行兩列的第二個位置
>>> ax2.sphere((0,0,0), 3, '#00FFFF', mode='FCBC')
>>> plt.show()

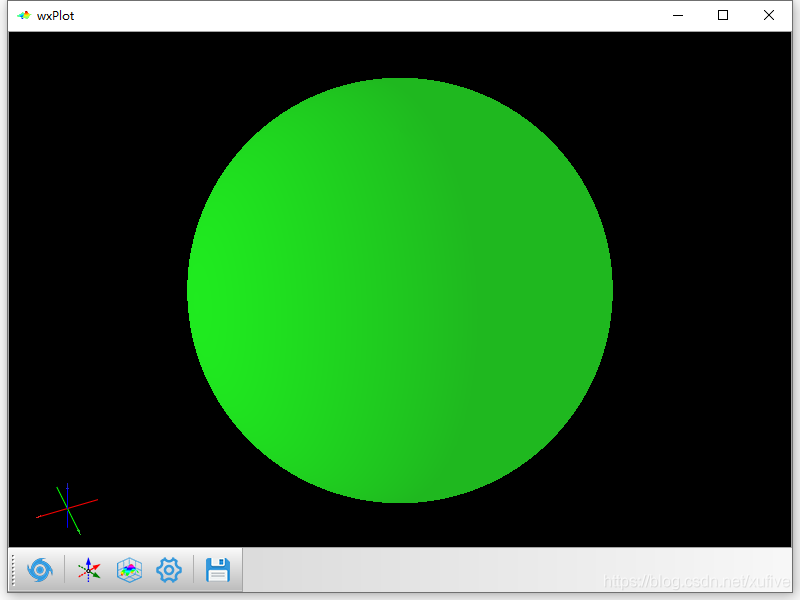

上面三種方式創建的子圖，繪制效果是完全一致的，圖中的網格線和標注，是通過點擊工具列上的工具按鈕生成的，再次點擊則可以隱藏，工具列按鈕從左至右，分別是：恢復初始姿態、顯示/隱藏坐標軸、顯示/隱藏網格刻度、設定配色方案、保存為檔案，

在這里插入圖片描述
除了可以接受3位數字的引數外，subplot()和add_axes()還可以接受4元組引數，用來指定子圖左下角在畫布上的位置，以及子圖的寬度和高度，

2.4 標題和文本

和Matplotlib類似，wxplot也提供了title()和text()兩個函式來繪制標題和文本，除了文本內容，這兩個函式還可以接受文本大小、位置、顏色、字體、對齊方式等若干引數，

>>> plt.cube((0,0,0), 3, 'cyan') # 繪制六面體，cyan是顏色，十六進制表示為#00FFFF
>>> plt.sphere((0,0,0), 1.5, 'orange') # 繪制球
>>> plt.cylinder((0,0,-2), (0,0,2), 0.5, 'green') # 繪制圓柱
>>> plt.cone((0,-2,0), (0,2,0), 0.5, 'purple') # 繪制圓錐，purple是顏色，十六進制表示為#F020F0
>>> plt.title('六面體、圓錐、圓柱和球的組合') # 繪制標題
>>> plt.text('這是錐尖', size=40, pos=(0,2,0), align='left') # 繪制文本
>>> plt.show()

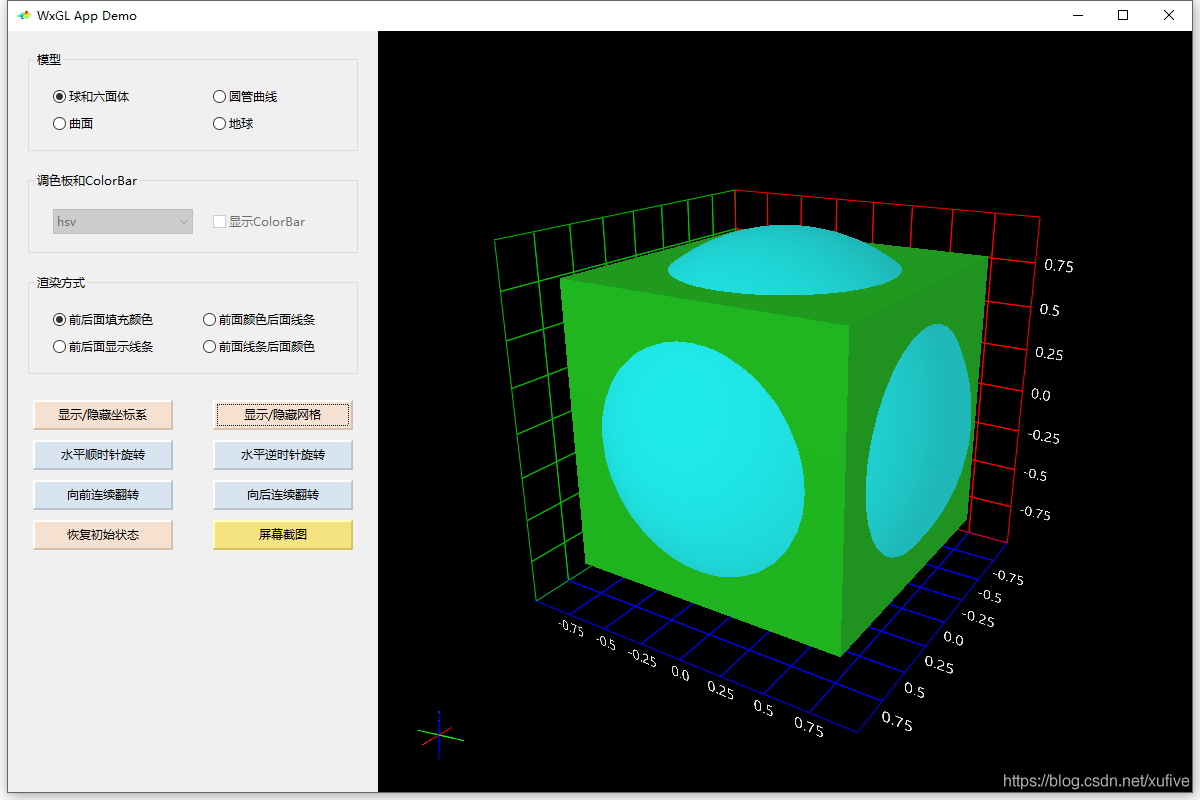

繪制六面體、圓錐、圓柱和球的函式將在本文的第3部分給出詳細的API說明，

在這里插入圖片描述

2.5 Colorbar

只需要提供值域范圍、顏色映射表名字，wxplot.colorbar()就可以輕松畫出Colorbar，默認位置在畫布或子圖的右側，使用引數loc可以指定Colorbar的位置，

>>> x, y = np.mgrid[-1:1:20j,-1:1:20j]
>>> z = x*x + y*y
>>> plt.mesh(x, y, z, mode='FLBL', cmap='hsv') # 其實，mesh()函式默認使用的顏色映射表就是hsv
>>> plt.colorbar((z.min(), z.max()), 'hsv') # colorbar()的顏色映射表要和要和繪圖函式一致
>>> plt.show()

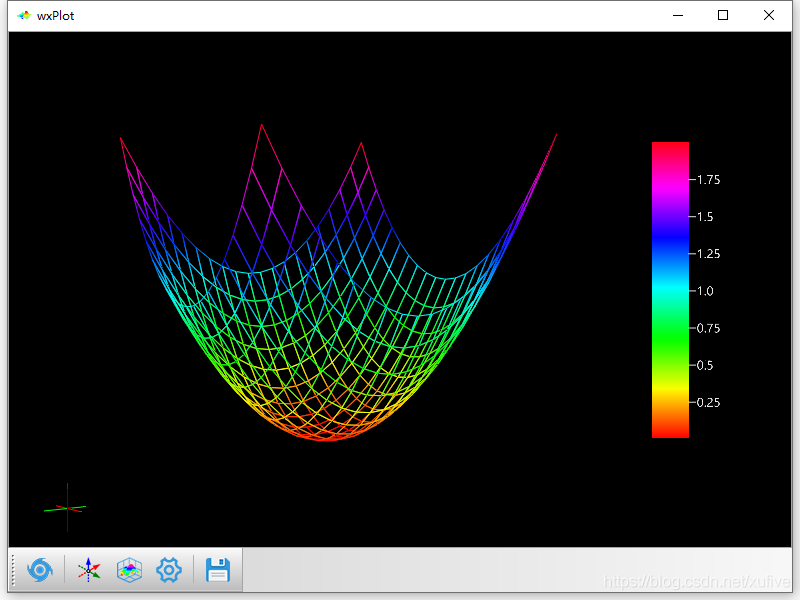

這段代碼使用wxplot.mesh()函式畫出了曲面 z = x 2 + y 2 z = x^2 + y^2 z=x2+y2的樣子（x和y取值均在在[-1,1]之間），mesh()函式默認使用的顏色映射表是hsv，因此，colorbar的顏色映射表也使用相同的名字

在這里插入圖片描述

2.6 顏色的表示

表示多個顏色時，WxGL限定使用NumPy陣列，也就是numpy.ndarray型別，顏色陣列的最后一個維度表示顏色通道，可以是RGB模式，也可以是RGBA模式，各個顏色通道的值域范圍在[0,1]之間，

表示單個顏色時，WxGL支持串列、元組或陣列的表示形式（值域范圍限定在[0,1]之間），也支持類似"#FF00FF"的十六進制表示法，此外，WxGL還提供了若干預定義的顏色，使用plt.fig.cm.colors可以查看所有的預定義顏色，

>>> plt.fig.cm.colors
{'red': '#FF0000', 'red_dark': '#C00000', 'green': '#00C000', 'green_dark': '#008000', 'blue': '#0000FF', 'blue_dark': '#0000C0', 'yellow': '#FFFF00', 'orange': '#FFA500', 'purple': '#F020F0', 'purple_dark': '#C000C0', 'cyan': '#00FFFF', 'cyan_dark': '#00C0C0', 'gray': '#C0C0C0', 'dark': '#808080', 'black': '#000000', 'white': '#FFFFFF'}

red: #FF0000，紅色
red_dark: #C00000，暗紅色
green: #00C000，綠色
green_dark: #008000，暗綠色
blue: #0000FF，藍色
blue_dark: #0000C0，暗藍色
yellow: #FFFF00，黃色
orange: #FFA500，橘色
purple: #F020F0，紫色
purple_dark: #C000C0，暗紫色
cyan: #00FFFF，青色
cyan_dark: #00C0C0，暗青色
gray: #C0C0C0，淺灰色
dark: #808080，深灰色
black: #000000，黑色
white: #FFFFFF，白色

2.7 顏色映射表

WxGL預定了若干顏色映射方案，使用plt.fig.cm.cms.keys()可以查看所有的預定義顏色映射表，

dict_keys([
    'autumn', 'brg', 'CMRmap', 'cool', 'cubehelix',
    'gist_earth', 'gist_rainbow', 'gist_stern',
    'gnuplot', 'gray', 'gray_r', 'hsv', 'jet',
    'ocean', 'rainbow', 'spring', 'summer',
    'terrain', 'winter', 'Wistia', 'wind'
])

3. 互動式繪圖函式

wxplot函式自帶完備的檔案說明，只需要使用__doc__查看即可，

3.1 新建畫布：figure()

>>> print(plt.figure.__doc__)
    新建畫布
    Useage: figure(*args, **kwds)
    ----------------------------------------------------
    size        - 畫布解析度，默認800x600
    kwds        - 關鍵字引數
                    head        - 定義方向：'x+'|'y+'|'z+'
                    zoom        - 視口縮放因子
                    mode        - 2D/3D模式
                    elevation   - 仰角
                    azimuth     - 方位角
                    style       - 配色方案，'black'|'white'|'gray'|'blue'

3.2 保存畫布為檔案：savefig()

>>> print(plt.savefig.__doc__)
    保存畫布為檔案
    Useage: savefig(fn, alpha=False)
    ----------------------------------------------------
    fn          - 檔案名
    alpha       - 透明通道開關

3.3 顯示畫布：show()

>>> print(plt.savefig.__doc__)
    顯示畫布
    Useage: show(rotation=None, **kwds)
    ----------------------------------------------------
    rotation    - 旋轉模式
                    None        - 無旋轉
                    'h+'        - 水平順時針旋轉（默認方式）
                    'h-'        - 水平逆時針旋轉
                    'v+'        - 垂直前翻旋轉
                    'v-'        - 垂直后翻旋轉
    kwds        - 關鍵字引數
                    elevation   - 初始仰角，以度（°）為單位，默認值為0
                    azimuth     - 初始方位角以度（°）為單位，默認值為0
                    step        - 幀增量，以度（°）為單位，默認值為5
                    interval    - 幀間隔，以ms為單位，默認值為20

3.4 數值顏色映射：cmap()

>>> print(plt.cmap.__doc__)
    數值顏色映射
    Useage: cmap(data, cm, **kwds)
    ----------------------------------------------------
    data        - 資料
    cm          - 顏色映射表名
    kwds        - 關鍵字引數
                    invalid     - 無效資料的標識
                    invalid_c   - 無效資料的顏色
                    datamax     - 資料最大值，默認為None
                    datamin     - 資料最小值，默認為None
                    alpha       - 透明度，None表示回傳RGB格式

3.5 添加子圖：subplot()

>>> print(plt.subplot.__doc__)
    添加子圖
    Useage: subplot(pos, padding=(20,20,20,20))
    ----------------------------------------------------
    pos         - 子圖在畫布上的位置和大小
                    三位數字    - 指定分割畫布的行數、列數和子圖序號，例如，223表示兩行兩列的第3個位置
                    四元組      - 以畫布左下角為原點，寬度和高度都是1，四元組分別表示子圖左下角在畫布上的水平、垂直位置和寬度、高度
    padding     - 四元組，上、右、下、左四個方向距離邊緣的留白像素

3.6 繪制點和線：plot()函式

>>> print(plt.plot.__doc__)
    繪制點和線
    Useage: plot(xs, ys, zs=None, color=None, size=0.0, width=1.0, style='solid', cmap='hsv', caxis='z')
    ----------------------------------------------------
    xs/ys/zs    - 頂點的x/y/z坐標集，元組、串列或一維陣列型別，長度相等，若zs為None，則自動補為全0的陣列
    color       - 全部或每一個頂點的顏色，None表示使用cmap引數映射顏色
    size        - 頂點的大小，整型或浮點型，若為0，則表示不繪制點，只繪制線
    width       - 線寬，0.0~10.0之間的浮點數，若為0，則表示不繪制線，只繪制點
    style       - 線型
                    'solid'     - 實線
                    'dashed'    - 虛線
                    'dotted'    - 點線
                    'dash-dot'  - 虛點線
    cmap        - 顏色映射表，color為None時有效
    caxis       - 用于顏色映射的坐標軸資料，2D模式下自動轉為'y'

3.7 繪制散點圖：scatter()函式

>>> print(plt.scatter.__doc__)
    繪制散點圖
    Useage: scatter(vs, color=None, size=1.0, cmap='hsv', caxis='z')
    ----------------------------------------------------
    vs          - 頂點坐標集，numpy.ndarray型別，shape=(n,3)
    color       - 頂點顏色或顏色集，None表示使用cmap引數映射顏色
    size        - 頂點的大小，整型或浮點型
    cmap        - 顏色映射表，color為None時有效，使用vs的z坐標映射顏色
    caxis       - 用于顏色映射的坐標軸資料，2D模式下自動轉為'y'

3.8 繪制mesh：mesh()

>>> print(plt.mesh.__doc__)
    繪制mesh
    Useage: mesh(xs, ys, zs, color=None, mode='FCBC', cmap='hsv', caxis='z', light=None)
    ----------------------------------------------------
    xs/ys/zs    - 頂點的x/y/z坐標集，二維陣列
    color       - 頂點顏色或顏色集，None表示使用cmap引數映射顏色
    mode        - 顯示模式
                    'FCBC'      - 前后面填充顏色FCBC
                    'FLBL'      - 前后面顯示線條FLBL
                    'FCBL'      - 前面填充顏色，后面顯示線條FCBL
                    'FLBC'      - 前面顯示線條，后面填充顏色FLBC
    cmap        - 顏色映射表，color為None時有效，使用zs映射顏色
    caxis       - 用于顏色映射的坐標軸資料，2D模式下自動轉為'y'
    light       - 材質燈光顏色，None表示關閉材質燈光

3.9 繪制surface：surface()

>>> print(plt.surface.__doc__)
    繪制surface
    Useage: surface(vs, color=None, method='Q', mode='FCBC', texture=None, alpha=True, light=None)
    ----------------------------------------------------
    vs          - 頂點坐標集，二維陣列型別，shape=(n,3)
    color       - 頂點顏色或顏色集，可以混合使用紋理，None表示僅使用紋理
    method      - 繪制方法
                    'Q'         - 四邊形
                                    0--3 4--7
                                    |  | |  |
                                    1--2 5--6
                    'T'         - 三角形
                                    0--2 3--5
                                     \/   \/
                                      1    4
                    'Q+'        - 邊靠邊的連續四邊形
                                   0--2--4
                                   |  |  |
                                   1--3--5
                    'T+'        - 邊靠邊的連續三角形
                                   0--2--4
                                    \/_\/_\
                                     1  3  5
                    'F'         - 扇形
                    'P'         - 多邊形
    mode        - 顯示模式
                    'FCBC'      - 前后面填充顏色FCBC
                    'FLBL'      - 前后面顯示線條FLBL
                    'FCBL'      - 前面填充顏色，后面顯示線條FCBL
                    'FLBC'      - 前面顯示線條，后面填充顏色FLBC
    texture     - 用于紋理的影像檔案，僅當method為Q時有效
    alpha       - 紋理是否使用透明通道，僅當texture存在時有效
    light       - 材質燈光顏色，None表示關閉材質燈光

3.10 繪制圓管：pipe()

>>> print(plt.pipe.__doc__)
    繪制圓管
    Useage: pipe(vs, radius, color=None, slices=36, mode='FCBC', cmap='hsv', caxis='z')
    ----------------------------------------------------
    vs          - 頂點坐標集，numpy.ndarray型別，shape=(n,3)
    radius      - 圓管半徑，浮點型
    color       - 頂點顏色或顏色集，None表示使用cmap引數映射顏色
    slices      - 圓管面分片數（數值越大越精細）
    mode        - 顯示模式
                    'FCBC'      - 前后面填充顏色FCBC
                    'FLBL'      - 前后面顯示線條FLBL
                    'FCBL'      - 前面填充顏色，后面顯示線條FCBL
                    'FLBC'      - 前面顯示線條，后面填充顏色FLBC
    cmap        - 顏色映射表，color為None時有效，使用vs的z坐標映射顏色
    caxis       - 用于顏色映射的坐標軸資料，2D模式下自動轉為'y'

3.11 繪制球體：sphere()

>>> print(plt.sphere.__doc__)
    繪制球體
    Useage: sphere(center, radius, color, slices=60, mode='FLBL')
    ----------------------------------------------------
    center      - 球心坐標，元組、串列或陣列
    radius      - 半徑，浮點型
    color       - 頂點顏色或顏色集，None表示使用cmap引數映射顏色
    slices      - 球面分片數（數值越大越精細）
    mode        - 顯示模式
                    'FCBC'      - 前后面填充顏色FCBC
                    'FLBL'      - 前后面顯示線條FLBL
                    'FCBL'      - 前面填充顏色，后面顯示線條FCBL
                    'FLBC'      - 前面顯示線條，后面填充顏色FLBC

3.12 繪制六面體：cube()

>>> print(plt.cube.__doc__)
    繪制六面體
    Useage: cube(center, side, color, mode='FLBL')
    ----------------------------------------------------
    center      - 中心坐標，元組、串列或陣列
    side        - 棱長，整型、浮點型，或長度為3的元組、串列陣列
    color       - 頂點顏色或顏色集，None表示使用cmap引數映射顏色
    mode        - 顯示模式
                    'FCBC'      - 前后面填充顏色FCBC
                    'FLBL'      - 前后面顯示線條FLBL
                    'FCBL'      - 前面填充顏色，后面顯示線條FCBL
                    'FLBC'      - 前面顯示線條，后面填充顏色FLBC

3.13 繪制圓柱體：cylinder()

>>> print(plt.cylinder.__doc__)
    繪制圓柱體
    Useage: cylinder(v_top, v_bottom, radius, color, slices=60, mode='FCBC')
    ----------------------------------------------------
    v_top       - 圓柱上端面的圓心坐標，元組、串列或numpy陣列
    v_bottom    - 圓柱下端面的圓心坐標，元組、串列或numpy陣列
    radius      - 半徑，浮點型
    color       - 頂點顏色或顏色集，None表示使用cmap引數映射顏色
    slices      - 圓柱面分片數（數值越大越精細）
    mode        - 顯示模式
                    'FCBC'      - 前后面填充顏色FCBC
                    'FLBL'      - 前后面顯示線條FLBL
                    'FCBL'      - 前面填充顏色，后面顯示線條FCBL
                    'FLBC'      - 前面顯示線條，后面填充顏色FLBC

3.14 繪制圓錐體：cone()

>>> print(plt.cone.__doc__)
    繪制圓錐體
    Useage: cone(center, spire, radius, color, slices=60, mode='FCBC')
    ----------------------------------------------------
    center      - 錐底圓心坐標，元組、串列或陣列
    spire       - 錐尖坐標，元組、串列或陣列
    radius      - 半徑，浮點型
    color       - 頂點顏色或顏色集，None表示使用cmap引數映射顏色
    slices      - 錐面分片數（數值越大越精細）
    mode        - 顯示模式
                    'FCBC'      - 前后面填充顏色FCBC
                    'FLBL'      - 前后面顯示線條FLBL
                    'FCBL'      - 前面填充顏色，后面顯示線條FCBL
                    'FLBC'      - 前面顯示線條，后面填充顏色FLBC

3.15 繪制三維等值面：capsule()

>>> print(plt.capsule.__doc__)
    繪制囊（三維等值面）
    Useage: capsule(data, threshold, color, r_x=None, r_y=None, r_z=None, mode='FCBC', **kwds)
    ----------------------------------------------------
    data        - 資料集，numpy.ndarray型別，shape=(layers,rows,cols)
    threshold   - 閾值，浮點型
    color       - 表面顏色
    r_x         - x的動態范圍，元組
    r_y         - y的動態范圍，元組
    r_z         - z的動態范圍，元組
    mode        - 顯示模式
                    None        - 使用當前設定
                    'FCBC'      - 前后面填充顏色FCBC
                    'FLBL'      - 前后面顯示線條FLBL
                    'FCBL'      - 前面填充顏色，后面顯示線條FCBL
                    'FLBC'      - 前面顯示線條，后面填充顏色FLBC
    kwds        - 關鍵字引數
                    name        - 模型名
                    inside      - 是否更新資料動態范圍
                    visible     - 是否顯示

3.16 繪制流體：flow()

>>> print(plt.flow.__doc__)
    繪制流體
    Useage: flow(ps, us, vs, ws, **kwds)
    ----------------------------------------------------
    ps          - 頂點坐標集，numpy.ndarray型別，shape=(n,3)
    us          - 頂點u分量集，numpy.ndarray型別，shape=(n,)
    vs          - 頂點v分量集，numpy.ndarray型別，shape=(n,)
    ws          - 頂點w分量集，numpy.ndarray型別，shape=(n,)
    kwds        - 關鍵字引數
                    color       - 軌跡線顏色，None表示使用速度映射顏色
                    actor       - 頂點模型型別，'point'|'line'兩個選項
                    size        - point大小
                    width       - line寬度
                    length      - 軌跡線長度，以速度矢量的模為單位
                    duty        - 頂點line模型長度與軌跡線長度之比（占空比），建議值為0.4
                    frames      - 總幀數
                    interval    - 幀間隔，以ms為單位
                    threshold   - 高通閾值，濾除速度小于閾值的資料點
                    name        - 模型名

3.17 繪制標題：title()

>>> print(plt.title.__doc__)
    繪制標題
    Useage: title(text, size=96, color=None, pos=(0,0,0), **kwds)
    ----------------------------------------------------
    text        - 文本字串
    size        - 文字大小，整形
    color       - 文本顏色，預定義的顏色，或長度為3的串列或元組
    pos         - 文本位置，list或numpy.ndarray型別，shape=(3，)
    kwds        - 關鍵字引數
                    align       - left/right/center分別表示左對齊、右對齊、居中（默認）
                    valign      - top/bottom/middle分別表示上對齊、下對齊、垂直居中（默認）
                    family      - （系統支持的）字體
                    weight      - light/bold/normal分別表示字體的輕、重、正常（默認）

3.18 繪制文本：text()

>>> print(plt.text.__doc__)
    繪制文本
    Useage: text(text, size=64, color=None, pos=(0,0,0), **kwds)
    ----------------------------------------------------
    text        - 文本字串
    size        - 文字大小，整形
    color       - 文本顏色，預定義的顏色，或長度為3的串列或元組
    pos         - 文本位置，list或numpy.ndarray型別，shape=(3，)
    kwds        - 關鍵字引數
                    align       - left/right/center分別表示左對齊、右對齊、居中（默認）
                    valign      - top/bottom/middle分別表示上對齊、下對齊、垂直居中（默認）
                    family      - （系統支持的）字體
                    weight      - light/bold/normal分別表示字體的輕、重、正常（默認）

3.19 繪制Colorbar：colorbar()

>>> print(plt.colorbar.__doc__)
    繪制colorbar
    Useage: colorbar(drange, cmap, loc, **kwds)
    ----------------------------------------------------
    drange      - 值域范圍，tuple型別
    cmap        - 調色板名稱
    loc         - 位置，top|bottom|left|right
    kwds        - 關鍵字引數
                    length          - ColorBar所在視區的長邊長度，默認短邊長度為1
                    subject         - 標題
                    subject_size    - 標題字號
                    label_size      - 標注字號
                    label_format    - 標注格式化所用lambda函式
                    tick_line       - 刻度線長度
                    endpoint        - 刻度是否包含值域范圍的兩個端點值
                    name            - 模型名
                    inside          - 是否資料動態范圍
                    visible         - 是否顯示

3.20 繪制網格和刻度：ticks()

>>> print(plt.ticks.__doc__)
    繪制網格和刻度
    Useage: subplot(**kwds)
    ----------------------------------------------------
    kwds        - 關鍵字引數
                    segment_min     - 標注最少分段數量
                    segment_max     - 標注最多分段數量
                    label_2D3D      - 標注試用2D或3D文字
                    label_size      - 標注字號
                    xlabel_format   - x軸標注格式化所用lambda函式
                    ylabel_format   - y軸標注格式化所用lambda函式
                    zlabel_format   - z軸標注格式化所用lambda函式

4. 應用示例

雖然前面給出了很多幾何體的繪制函式，但三維繪圖絕不只是繪制規則的幾何體，而是要表現紛繁復雜的現實的和虛擬的空間，在三維繪圖函式中，最重要、最常用、同時也是最難以理解的是surface()函式和mesh()函式，

4.1 surface()函式的應用

OpenGL總共有10種圖元繪制方法，如下表所示，其中的前4種方式用于繪制點和線，后6種方式用于繪制面，surface()函式整合了后面的6種圖元繪制方法，使用method引數可以指定繪制方法（詳見3.9節），

引數	說明
GL_POINTS	繪制一個或多個頂點
GL_LINES	繪制線段
GL_LINE_STRIP	繪制連續線段
GL_LINE_LOOP	繪制閉合的線段
GL_POLYGON	繪制多邊形
GL_TRIANGLES	繪制一個或多個三角形
GL_TRIANGLE_STRIP	繪制連續三角形
GL_TRIANGLE_FAN	繪制多個三角形組成的扇形
GL_QUADS	繪制一個或多個四邊形
GL_QUAD_STRIP	繪制連續四邊形

4.1.1 扇面

使用原生的OpenGL繪圖時，通常需要先準好一組頂點，然后指定使用哪一種方式繪制，這里邊暗含著頂點順序的重要性，以畫扇面為例，需要在15°到165°之間生成弧線上的一組點，假設扇面在 y o z yoz yoz平面上，這些點的x坐標則上下交替，將扇面的圓心點(0,0,0)加到剛才生成的一組點的起始位置，也就是第1個頂點，

>>> theta = np.linspace(np.pi/12, 11*np.pi/12, 21) # 在15°到165°之間生成21個點
>>> y = np.cos(theta) * 10 # 弧線上點的y坐標
>>> z = np.sin(theta) * 10 # 弧線上點的y坐標
>>> x = np.array([i%2-0.5 for i in range(21)]) # 弧線上點的x坐標，上下交替
>>> vs = np.stack((x,y,z), axis=1) # 組合成頂點坐標，此時vs的shape是(21,3)
>>> vs = np.vstack((np.array([0,0,0]), vs)) # 將原點加到vs的首位，此時vs的shape是(22,3)

繪制扇面，就是繪制連續三角形，第1個三角形由頂點1、頂點2、頂點3組成，第2個三角形由頂點1、頂點3、頂點4組成，……，以此類推，

>>> cs = plt.cmap(vs[:,0], 'wind') # 將x的值映射為顏色，使用wind映射表
>>> plt.surface(vs, color=cs, method='F', mode='FLBC')
>>> plt.show(rotation='h+')

這里surface()函式，引數method為’F’，也就是GL_TRIANGLE_FAN的方法，繪制多個三角形組成的扇形；引數mode為’FLBC’，意為前面渲染線條后面渲染顏色，呈現出前后不同的視覺效果，show()函式也使用了自動旋轉引數（詳見3.3節），
在這里插入圖片描述

4.1.2 紋理

surface()函式支持使用紋理，使用默認引數的話，只需要傳入紋理圖片路徑就可以了，

>>> vs = np.array([
    [1,-1,1], [1,-1,-1], [1,1,-1], [1,1,1],
    [-1,1,1], [-1,1,-1], [-1,-1,-1], [-1,-1,1],
    [-1,-1,1], [-1,-1,-1], [1,-1,-1], [1,-1,1],
    [1,1,1], [1,1,-1], [-1,1,-1], [-1,1,1]
])
>>> plt.surface(vs, texture=r'example\res\girl.jpg', alpha=False)
>>> plt.show(rotation='h+')

如果你有女朋友的照片，只需要三行代碼就可以做一個這樣的禮物送給她了，要是你有多位女朋友也沒關系，你可以每4個頂點呼叫一次surface()函式，最多可以將6位女朋友的照片貼到一個六面體上，不過，多位女朋友照片組成的六面體，只能自己欣賞，不適合送給女朋友哦，你若因此被某位女朋友揍得鼻青臉腫，可別怪我沒有提前警告過你，

在這里插入圖片描述

4.2 mesh()函式的應用

mesh()函式也是用來繪制曲面的，它和surface()函式的不同之處在于，mesh()函式的頂點是基于一個假象的二維網格，surface()函式需要傳入一組頂點，mesh()函式則需要分別傳入一組頂點的x、y、z坐標，并且對應著假象的二維網格的x、y、z坐標， mesh()函式之所以令人困惑，是因為這個假象的二維網格有時候是真正的資料是重合的，

4.2.1 曲面

先生成一個二維網格的x坐標和y坐標，

>>> y, x = np.mgrid[-2:2:50j,-2:2:50j]
>>> x.shape
(50, 50)
>>> y.shape
(50, 50)

顯然，這是一個50x50的二維網格，x和y的值域范圍都是 [ ? 2 , 2 ] [-2,2] [?2,2]，分別令網格的每個點的z坐標都是0，以及 z = 2 x e ? ( x 2 + y 2 ) z=2xe^{-(x^2+y^2)} z=2xe?(x2+y2)，繪制兩個曲面，

>>> z1 = np.zeros_like(x)
>>> z2 = 2*x*np.exp(-x**2-y**2)
>>> ax1 = plt.subplot(121)
>>> ax1.mesh(x, y, z1, mode='FLBL')
>>> ax2 = plt.subplot(122)
>>> ax2.mesh(x, y, z2, mode='FLBC')
>>> plt.show()

左側網格和假象的網格是一致的，右側則是我們真正想要繪制的網格

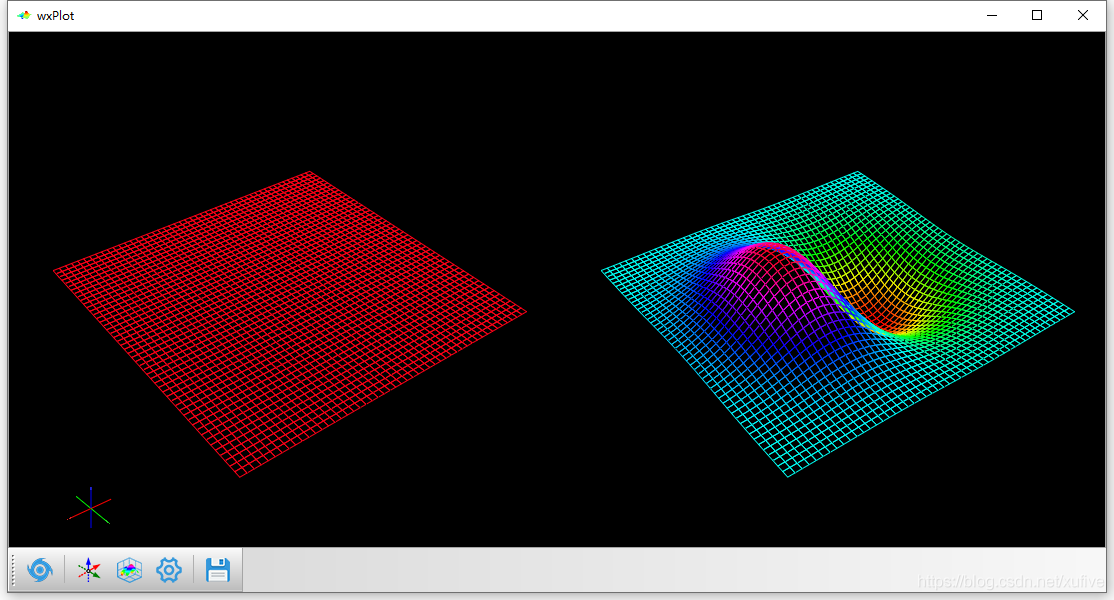

在這里插入圖片描述

4.2.2 球面

先生成球面資料，

>>> lats, lons = np.mgrid[-np.pi/2:np.pi/2:91j, 0:2*np.pi:181j]
>>> xs = np.cos(lats)*np.cos(lons)
>>> ys = np.cos(lats)*np.sin(lons)
>>> zs = np.sin(lats)
>>> xs.shape, ys.shape, zs.shape
((91, 181), (91, 181), (91, 181))

這里，xs、ys、zs分別是球面上點的x、y、z坐標集，同時又都是二維的陣列，對應著一個假象的二維網格，

>>> plt.mesh(xs, ys, zs, color=(0,1,0), light=(0,1,0))
>>> plt.show()

因為使用了燈光引數，所以繪制出的球面有亮暗變化，效果如下，

在這里插入圖片描述
如果將假象的網格視為如下所示的等經緯地圖，就可以將這張圖映射到球面上，

在這里插入圖片描述
地圖的解析度是1000x500，因此假象的網格也是1000x500的解析度，

lats, lons = np.mgrid[-np.pi/2:np.pi/2:500j, 0:2*np.pi:1000j]
xs = np.cos(lats)*np.cos(lons)
ys = np.cos(lats)*np.sin(lons)
zs = np.sin(lats)
im = Image.open(=r'example\res\earth.png')
cs = np.array(im)/255 # 影像顏色值域范圍是[0,255]，需要變為[0,1]
plt.mesh(xs, ys, zs, color=cs[::-1]) # 顏色逆序
plt.show(rotation='h-')

我們假象的網格，北極為+90°，南極為-90°，從上而下是遞減的，而上面的地圖資料，行號從上而下是遞增的，因此在傳參是需要逆序，最終效果如下圖所示，

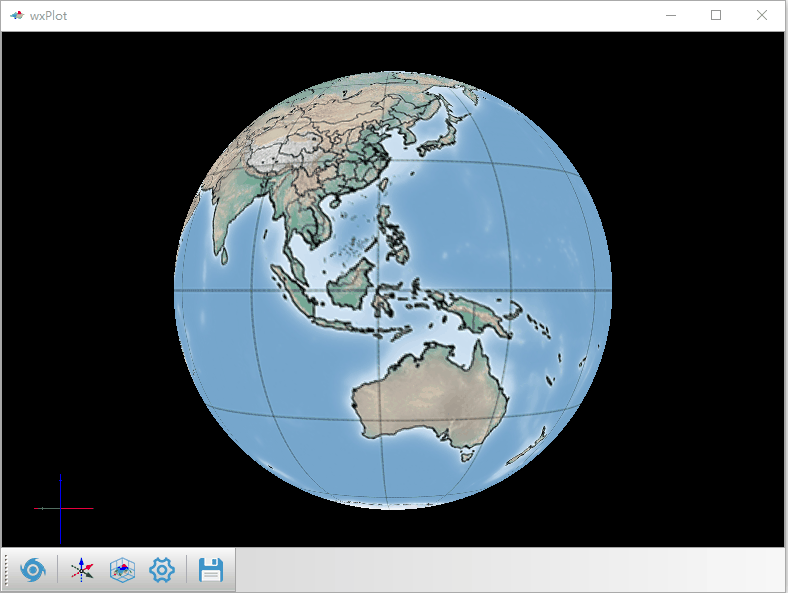

在這里插入圖片描述

4.3 三維等值面

先來構造一個30層高、水平解析度是50x50的資料體，每個格點的資料隨機生成；然后在其中隱藏一個空心圓椎面，設定圓椎面上的格點值為10，

>>> theta = np.linspace(0, 2*np.pi, 180)
>>> _x = np.cos(theta)
>>> _y = np.sin(theta)
>>> data = np.random.random((30,50,50))
>>> for i in range(30):
>>> 	x = _x*i/2 + 25
>>> 	x = x.astype(np.int)
>>> 	y = _y*i/2 + 25
>>> 	y = y.astype(np.int)
>>> 	data[i][(x,y)] = 10

呼叫capsule()函式，即可從資料體找出資料值為10的等值面，

plt.capsule(data, 10, '#C020C0', r_x=(0,50), r_y=(0,50), r_z=(0,30), mode='FCBC')
plt.show()

如果資料體解析度足夠高，等值面就會足夠光滑，

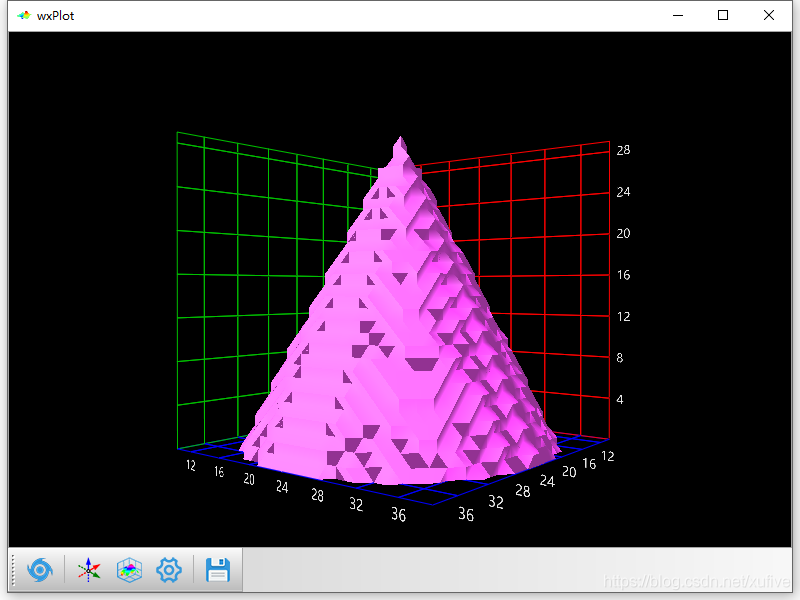

在這里插入圖片描述

4.4 地形圖

從網上可以下載到地形地貌資料，這些資料一般包括經度資料集、緯度資料集、高度資料集和地貌資料集，landforms.npz保存了濟南地區（東經116.65°-117.65°、北緯36.25°-37.00°）的地形地貌資料，使用np.load()可以直接加載，

>>> data = np.load(=r'example\res\landforms.npz')
>>> lon = data['lon']
>>> lat = data['lat']
>>> height = data['height']
>>> landforms = data['landforms']
>>> lons, lats = np.meshgrid(lon, lat) # 生成經緯度網格
>>> plt.mesh(lons, lats, height/50000, color=landforms/255)
>>> plt.show()

高度資料的單位是米，經緯度的單位是度，每度相當于100千米，因此高度資料需要除以100000，這里只除以50000，是為了有更好的視覺效果，地貌資料的值域范圍是[0,255]，除以255變成[0,1]，下圖中濟南市北部（下方）的黃河、南部（上方）的群山都清晰可見，

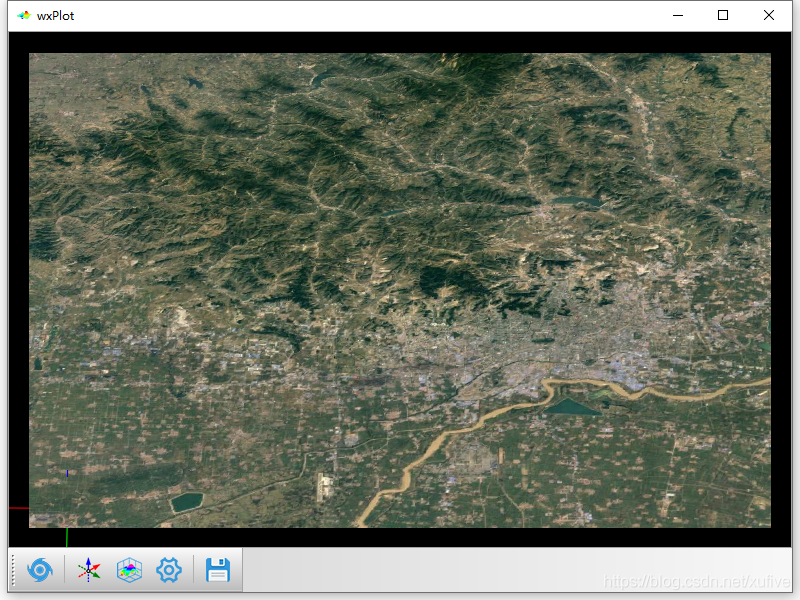

在這里插入圖片描述

4.5 雪花飄飄

WxGL嘗試使用flow()函式展示粒子系統的部分功能，并使用了可編程管線技術（但并未開放介面），下面的代碼，前半部分是地形繪制，然后在4500米~5000米的高度上隨機生成了500個雪花初始點，并使用u/v/w分量形式指定雪花的降落速度，最后使用flow()函式繪制出雪花飄落的樣子，使用flow()函式需要仔細斟酌各個引數，具體細節詳見3.16節，

>>> data = np.load(=r'example\res\landforms.npz')
>>> lon = data['lon']
>>> lat = data['lat']
>>> height = data['height']
>>> landforms = data['landforms']
>>> lons, lats = np.meshgrid(lon, lat) # 生成經緯度網格
>>> plt.mesh(lons, lats, height/50000, color=landforms/255)
>>> x = 116.65 + np.random.random(500) * (117.65-116.65) # 隨機生成500個雪花點x坐標
>>> y = 36.25 + np.random.random(500) * (37.00-36.25) # 隨機生成500個雪花點y坐標
>>> z = 4500 + np.random.random(500) * 500 # 隨機生成500個雪花點z坐標（4500米~5000米）
>>> vs = np.stack((x,y,z/10000), axis=1) # 合并成500個頂點坐標
>>> u = np.sin(3*x) # 雪花在東西方的速度分量
>>> v = np.cos(4*y) # 雪花在南北方的速度分量
>>> w = -10 - np.random.random(500)  # 雪花垂直方向的速度分量
>>> plt.flow(vs, u/100, v/100, w/100, length=4, frames=30, interval=50, color=(0.8,0.8,0.8), actor='point', size=3)
>>> plt.ticks(zlabel_format=lambda z:'%0.1fkm'%(z*10))
>>> plt.show()

需要特別指出，這段代碼還使用了ticks()函式設定網格和標注，ticks()函式接受lambda函式作為坐標軸標注的格式化函式，這里僅演示了如何格式化z軸的標注，

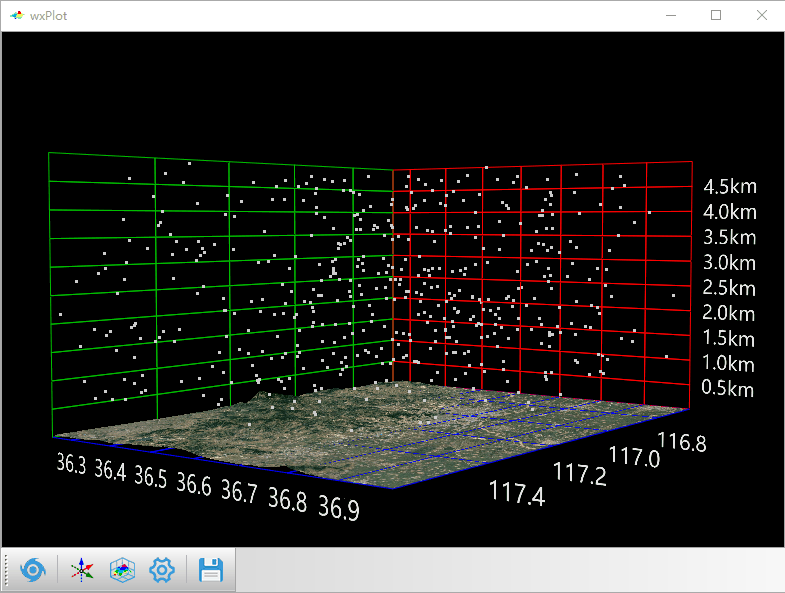

在這里插入圖片描述

5. 與wxPython集成

WxGL的容器名為WxGLScene，稱為場景，WxGLScene是wx.glcanvas.GLCanvas的派生類，因此WxGL和wxPython的集成是天然無縫的，不存在任何障礙，

每個場景可以使用add_region()生成多個WxGLRegion物件，稱為視區，在視區內可以創建模型，每個模型由一個或多個組件構成——所謂組件，可以理解為子模型，

5.1 WxGLScene API

5.1.1 建構式

WxGLScene.__init__(parent, head=‘z+’, zoom=1.0, proj=‘cone’, mode=‘3D’, style=‘black’, **kwds)

parent      - 父級視窗物件
head        - 觀察者頭部的指向，字串
				'x+'        - 頭部指向x軸正方向
				'y+'        - 頭部指向y軸正方向
				'z+'        - 頭部指向z軸正方向
zoom        - 視口縮放因子
proj        - 投影模式，字串
				'ortho'     - 平行投影
				'cone'      - 透視投影
mode        - 2D/3D模式，字串
style       - 場景風格
				'black'     - 背景黑色，文本白色
				'white'     - 背景白色，文本黑色
				'gray'      - 背景淺灰色，文本深藍色
				'blue'      - 背景深藍色，文本淡青色
kwds        - 關鍵字引數
				elevation   - 仰角
				azimuth     - 方位角

5.1.2 設定眼睛與目標點之間的相對關系

WxGLScene.set_posture(elevation=None, azimuth=None, dist=None, save=False)

elevation   - 仰角(度)
azimuth     - 方位角(度)
dist        - 相機位置與目標點位之間的距離
save        - 是否保存相機姿態

5.1.3 恢復初始姿態

WxGLScene.reset_posture()

無引數

5.1.4 保存場景為影像檔案

WxGLScene.save_scene(fn, alpha=True, buffer=‘FRONT’)

fn          - 保存的檔案名
alpha       - 是否使用透明通道
buffer      - 顯示緩沖區，默認使用前緩沖區（當前顯示內容）

5.1.5 添加視區

WxGLScene.add_region(box, fixed=False)

box         - 四元組，元素值域[0,1]，四個元素分別表示視區左下角坐標、寬度、高度
fixed       - 是否鎖定旋轉縮放

5.1.6 添加子圖

WxGLScene.add_axes(pos, padding=(20,20,20,20))

pos         - 三個數字組成的字串或四元組，表示子圖在場景中的位置和大小
padding     - 四元組，上、右、下、左四個方向距離邊緣的留白像素

5.1.7 自動旋轉

WxGLScene.auto_rotate(rotation=‘h+’, **kwds)

rotation    - 旋轉模式
				'h+'        - 水平順時針旋轉（默認方式）
				'h-'        - 水平逆時針旋轉
				'v+'        - 垂直前翻旋轉
				'v-'        - 垂直后翻旋轉
kwds        - 關鍵字引數
				elevation   - 初始仰角，以度（°）為單位，默認值為0
				azimuth     - 初始方位角以度（°）為單位，默認值為0
				step        - 幀增量，以度（°）為單位，默認值為5
				interval    - 幀間隔，以ms為單位，默認值為20

5.1.8 停止旋轉

WxGLScene.stop_rotate()

無引數

5.2 WxGLRegion API

5.2.1 建構式

WxGLRegion.__init__(scene, rid, box, fixed=False)

scene       - 所屬場景物件
rid         - 唯一標識
box         - 四元組，元素值域[0,1]，四個元素分別表示視區左下角坐標、寬度、高度
fixed       - 是否鎖定旋轉縮放

5.2.2 重置視區

WxGLRegion.reset_box(box, clear=False)

box         - 四元組，元素值域[0,1]，四個元素分別表示視區左下角坐標、寬度、高度
clear       - 是否清空所有模型

5.2.3 設定坐標軸范圍

WxGLRegion.set_data_range(r_x=None, r_y=None, r_z=None)

r_x         - 二元組，x坐標軸范圍
r_y         - 二元組，y坐標軸范圍
r_z         - 二元組，z坐標軸范圍

5.2.4 洗掉模型

WxGLRegion.delete_model(name)

name        - 模型名

5.2.5 顯示模型

WxGLRegion.show_model(name)

name        - 模型名

5.2.6 隱藏模型

WxGLRegion.hide_model(name)

name        - 模型名

5.2.7 更新視區顯示

WxGLRegion.refresh()

無引數

5.2.8 創建紋理物件

WxGLRegion.create_texture(img, alpha=True)

img         - 紋理圖片檔案名或資料
alpha       - 是否使用透明通道

5.2.9 繪制2D文字

WxGLRegion.text2d(text, size=32, color=None, pos=[0,0,0], **kwds)

text        - 文本字串
size        - 文字大小，整型
color       - 文本顏色
				None表示使用場景物件scene的style風格提供的文本顏色
				預定義的顏色，或形如'#FF0000'的十六進制表示的顏色
				浮點型的元組或串列，值域范圍：[0,1]，長度：3
				numpy.ndarray型別，shape=(3,)
pos         - 文本位置，元組、串列或numpy陣列
kwds        - 關鍵字引數
				align       - 兼容text3d()，并無實際意義
				valign      - 兼容text3d()，并無實際意義
				family      - （系統支持的）字體
				weight      - light/bold/normal分別表示字體的輕、重、正常（默認）
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示

5.2.10 繪制3D文字

WxGLRegion.text3d(text, size=32, color=None, pos=[0,0,0], **kwds)

text        - 文本字串
size        - 文字大小，整型
color       - 文本顏色
				None表示使用場景物件scene的style風格提供的文本顏色
				預定義的顏色，或形如'#FF0000'的十六進制表示的顏色
				浮點型的元組或串列，值域范圍：[0,1]，長度：3
				numpy.ndarray型別，shape=(3,)
pos         - 文本位置，元組、串列或numpy陣列
kwds        - 關鍵字引數
				align       - left/right/center分別表示左對齊、右對齊、居中（默認）
				valign      - top/bottom/middle分別表示上對齊、下對齊、垂直居中（默認）
				family      - （系統支持的）字體
				weight      - light/bold/normal分別表示字體的輕、重、正常（默認）
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示

5.2.11 繪制點

WxGLRegion.point(vs, color, size=None, **kwds)

vs          - 頂點坐標集，numpy.ndarray型別，shape=(n,3)
color       - 頂點或頂點集顏色
				預定義的顏色，或形如'#FF0000'的十六進制表示的顏色
				浮點型的元組或串列，值域范圍：[0,1]，長度：3
				numpy.ndarray型別，shape=(3,)|(4,)|(n,3)|(n,4)
size        - 點的大小，整數，None表示使用當前設定
kwds        - 關鍵字引數
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示
				program     - 著色器程式

5.2.12 繪制線段

WxGLRegion.line(vs, color, method=‘SINGLE’, width=None, stipple=None, **kwds)

vs          - 頂點坐標集，numpy.ndarray型別，shape=(n,3)
color       - 頂點或頂點集顏色
				預定義的顏色，或形如'#FF0000'的十六進制表示的顏色
				浮點型的元組或串列，值域范圍：[0,1]，長度：3
				numpy.ndarray型別，shape=(3,)|(4,)|(n,3)|(n,4)
method      - 繪制方法
				'MULTI'     - 線段
				'SINGLE'    - 連續線段
				'LOOP'      - 閉合線段
width       - 線寬，0.0~10.0之間，None表示使用當前設定
stipple     - 線型，整數和兩位元組十六進制整陣列成的元組，形如(1,0xFFFF)，None表示使用當前設定
kwds        - 關鍵字引數
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示
				program     - 著色器程式

5.2.13 繪制曲面

WxGLRegion.surface(vs, color=None, texcoord=None, texture=None, method=‘Q’, mode=None, **kwds)

vs          - 頂點坐標集，numpy.ndarray型別，shape=(n,3)
color       - 頂點或頂點集顏色
				None表示僅使用紋理
				預定義的顏色，或形如'#FF0000'的十六進制表示的顏色
				浮點型的元組或串列，值域范圍：[0,1]，長度：3
				numpy.ndarray型別，shape=(3|4,)|(n,3|4)
texcoord    - 頂點的紋理坐標集，numpy.ndarray型別，shape=(n,2)
texture     - 2D紋理物件
method      - 繪制方法
				'Q'         - 四邊形
								0--3 4--7
								|  | |  |
								1--2 5--6
				'T'         - 三角形
								0--2 3--5
								 \/   \/
								  1    4
				'Q+'        - 邊靠邊的連續四邊形
							   0--2--4
							   |  |  |
							   1--3--5
				'T+'        - 邊靠邊的連續三角形
							   0--2--4
								\/_\/_\
								 1  3  5
				'F'         - 扇形
				'P'         - 多邊形
mode        - 顯示模式
				None        - 使用當前設定
				'FCBC'      - 前后面填充顏色FCBC
				'FLBL'      - 前后面顯示線條FLBL
				'FCBL'      - 前面填充顏色，后面顯示線條FCBL
				'FLBC'      - 前面顯示線條，后面填充顏色FLBC
kwds        - 關鍵字引數
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示
				program     - 著色器程式
				light       - 材質燈光顏色，None表示關閉材質燈光

5.2.14 繪制網格

WxGLRegion.mesh(xs, ys, zs, color, method=‘Q’, mode=None, **kwds)

xs          - 頂點集的x坐標集，numpy.ndarray型別，shape=(rows,cols)
ys          - 頂點集的y坐標集，numpy.ndarray型別，shape=(rows,cols)
zs          - 頂點集的z坐標集，numpy.ndarray型別，shape=(rows,cols)
color       - 頂點或頂點集顏色
				預定義的顏色，或形如'#FF0000'的十六進制表示的顏色
				浮點型的元組或串列，值域范圍：[0,1]，長度：3
				numpy.ndarray型別，shape=(3|4,)|(rows,cols,3|4)
method      - 繪制方法：
				'Q'         - 四邊形
				'T'         - 三角形
mode        - 顯示模式
				None        - 使用當前設定
				'FCBC'      - 前后面填充顏色FCBC
				'FLBL'      - 前后面顯示線條FLBL
				'FCBL'      - 前面填充顏色，后面顯示線條FCBL
				'FLBC'      - 前面顯示線條，后面填充顏色FLBC
kwds        - 關鍵字引數
				blc         - 邊框的顏色，None表示無邊框
				blw         - 邊框寬度
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示
				program     - 著色器程式
				light       - 材質燈光顏色，None表示關閉材質燈光

5.2.15 繪制球體

WxGLRegion.sphere(center, radius, color, mode=‘FLBL’, slices=60, **kwds)

center      - 球心坐標，元組、串列或numpy陣列
radius      - 半徑，浮點型
color       - 表面顏色
mode        - 顯示模式
				None        - 使用當前設定
				'FCBC'      - 前后面填充顏色FCBC
				'FLBL'      - 前后面顯示線條FLBL
				'FCBL'      - 前面填充顏色，后面顯示線條FCBL
				'FLBC'      - 前面顯示線條，后面填充顏色FLBC
slices      - 錐面分片數（數值越大越精細）
kwds        - 關鍵字引數
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示
				light       - 材質燈光開關

5.2.16 繪制六面體

WxGLRegion.cube(center, side, color, mode=‘FLBL’, **kwds)

center      - 中心坐標，元組、串列或numpy陣列
side        - 棱長，整型、浮點型，或長度為3的元組、串列、numpy陣列
color       - 頂點或頂點集顏色
				預定義的顏色，或形如'#FF0000'的十六進制表示的顏色
				浮點型的元組或串列，值域范圍：[0,1]，長度：3
				numpy.ndarray型別，shape=(3|4,)|(rows,cols,3|4)
mode        - 顯示模式
				None        - 使用當前設定
				'FCBC'      - 前后面填充顏色FCBC
				'FLBL'      - 前后面顯示線條FLBL
				'FCBL'      - 前面填充顏色，后面顯示線條FCBL
				'FLBC'      - 前面顯示線條，后面填充顏色FLBC
kwds        - 關鍵字引數
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示
				light       - 材質燈光開關

5.2.17 繪制圓錐體

WxGLRegion.cone(center, spire, radius, color, slices=50, mode=‘FCBC’, **kwds)

center      - 錐底圓心坐標，元組、串列或numpy陣列
spire       - 錐尖坐標，元組、串列或numpy陣列
radius      - 錐底半徑，浮點型
color       - 圓錐顏色
				預定義的顏色，或形如'#FF0000'的十六進制表示的顏色
				浮點型的元組或串列，值域范圍：[0,1]，長度：3
				numpy.ndarray型別，shape=(3,)
slices      - 錐面分片數（數值越大越精細）
mode        - 顯示模式
				None        - 使用當前設定
				'FCBC'      - 前后面填充顏色FCBC
				'FLBL'      - 前后面顯示線條FLBL
				'FCBL'      - 前面填充顏色，后面顯示線條FCBL
				'FLBC'      - 前面顯示線條，后面填充顏色FLBC
kwds        - 關鍵字引數
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示
				light       - 材質燈光開關

5.2.18 繪制圓柱體

WxGLRegion.cylinder(v_top, v_bottom, radius, color, slices=50, mode=‘FCBC’, **kwds)

v_top       - 圓柱上端面的圓心坐標，元組、串列或numpy陣列
v_bottom    - 圓柱下端面的圓心坐標，元組、串列或numpy陣列
radius      - 圓柱半徑，浮點型
color       - 圓柱顏色
				預定義的顏色，或形如'#FF0000'的十六進制表示的顏色
				浮點型的元組或串列，值域范圍：[0,1]，長度：3
				numpy.ndarray型別，shape=(3|4,)|(2,3|4)
slices      - 圓柱面分片數（數值越大越精細）
mode        - 顯示模式
				None        - 使用當前設定
				'FCBC'      - 前后面填充顏色FCBC
				'FLBL'      - 前后面顯示線條FLBL
				'FCBL'      - 前面填充顏色，后面顯示線條FCBL
				'FLBC'      - 前面顯示線條，后面填充顏色FLBC
kwds        - 關鍵字引數
				headface    - 是否顯示圓柱端面
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示

5.2.19 繪制圓管線

WxGLRegion.pipe(vs, radius, color, slices=36, mode=‘FCBC’, **kwds)

vs          - 圓管中心點坐標集，numpy.ndarray型別，shape=(n,3)
radius      - 圓管半徑，浮點型
color       - 圓管顏色
				預定義的顏色，或形如'#FF0000'的十六進制表示的顏色
				浮點型的元組或串列，值域范圍：[0,1]，長度：3
				numpy.ndarray型別，shape=(3|4,)|(n,3|4)
slices      - 圓管面分片數（數值越大越精細）
mode        - 顯示模式
				None        - 使用當前設定
				'FCBC'      - 前后面填充顏色FCBC
				'FLBL'      - 前后面顯示線條FLBL
				'FCBL'      - 前面填充顏色，后面顯示線條FCBL
				'FLBC'      - 前面顯示線條，后面填充顏色FLBC
kwds        - 關鍵字引數
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示

5.2.20 繪制囊（三維等值面）

WxGLRegion.capsule(data, threshold, color, r_x=None, r_y=None, r_z=None, mode=‘FLBL’, **kwds)

data        - 資料集，numpy.ndarray型別，shape=(layers,rows,cols)
threshold   - 閾值，浮點型
color       - 表面顏色
r_x         - x的動態范圍，元組
r_y         - y的動態范圍，元組
r_z         - z的動態范圍，元組
mode        - 顯示模式
				None        - 使用當前設定
				'FCBC'      - 前后面填充顏色FCBC
				'FLBL'      - 前后面顯示線條FLBL
				'FCBL'      - 前面填充顏色，后面顯示線條FCBL
				'FLBC'      - 前面顯示線條，后面填充顏色FLBC
kwds        - 關鍵字引數
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示
				light       - 材質燈光開關

5.2.21 繪制體資料

WxGLRegion.volume(data, x=None, y=None, z=None, method=‘Q’, **kwds)

data        - 頂點的顏色集，numpy.ndarray型別，shape=(layers,rows,cols,4)
x           - 頂點的x坐標集，numpy.ndarray型別，shape=(rows,cols)，預設則使用volume的2軸索引構造
y           - 頂點的y坐標集，numpy.ndarray型別，shape=(rows,cols)，預設則使用volume的1軸索引構造
z           - 頂點的z坐標集，numpy.ndarray型別，shape=(layers,)，預設則使用volume的0軸索引構造
method      - 繪制方法：
				'Q'         - 四邊形
				'T'         - 三角形
kwds        - 關鍵字引數
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示

5.2.22 繪制坐標軸

WxGLRegion.coordinate(length=1.0, xlabel=None, ylabel=None, zlabel=None, **kwds)

length      - 坐標軸半軸長度，從-length到length
xlabel      - x軸標注
ylabel      - y軸標注
zlabel      - z軸標注
kwds        - 關鍵字引數
				half        - 是否畫半軸
				slices      - 錐面分片數（數值越大越精細）
				label_size  - 標注文本的字號
				name        - 模型名
				inside      - 是否更新資料動態范圍
				visible     - 是否顯示

5.2.23 繪制colorBar

WxGLRegion.colorbar(drange, cmap, loc=‘right’, **kwds)

drange      - 值域范圍，tuple型別
cmap        - 調色板名稱
loc         - 位置，top|bottom|left|right
kwds        - 關鍵字引數
				length          - ColorBar所在視區的長邊長度，默認短邊長度為1
				subject         - 標題
				subject_size    - 標題字號
				label_size      - 標注字號
				label_format    - 標注格式化所用lambda函式
				tick_line       - 刻度線長度
				endpoint        - 刻度是否包含值域范圍的兩個端點值
				name            - 模型名
				inside          - 是否更新資料動態范圍
				visible         - 是否顯示

5.2.24 繪制網格和刻度

WxGLRegion.ticks(**kwds)

kwds        - 關鍵字引數
				segment_min     - 標注最少分段數量
				segment_max     - 標注最多分段數量
				label_2D3D      - 標注試用2D或3D文字
				label_size      - 標注字號
				xlabel_format   - x軸標注格式化所用lambda函式
				ylabel_format   - y軸標注格式化所用lambda函式
				zlabel_format   - z軸標注格式化所用lambda函式

5.2.25 隱藏刻度網格

WxGLRegion.hide_ticks()

無引數

5.2.26 繪制2D網格和刻度

WxGLRegion.ticks2d(**kwds)

kwds        - 關鍵字引數
				segment_min     - 標注最少分段數量
				segment_max     - 標注最多分段數量
				label_2D3D      - 標注試用2D或3D文字
				label_size      - 標注字號
				xlabel_format   - x軸標注格式化所用lambda函式
				ylabel_format   - y軸標注格式化所用lambda函式

5.2.27 繪制流體

WxGLRegion.flow(ps, us, vs, ws, **kwds)

ps          - 頂點坐標集，numpy.ndarray型別，shape=(n,3)
us          - 頂點u分量集，numpy.ndarray型別，shape=(n,)
vs          - 頂點v分量集，numpy.ndarray型別，shape=(n,)
ws          - 頂點w分量集，numpy.ndarray型別，shape=(n,)
kwds        - 關鍵字引數
				color       - 軌跡線顏色，None表示使用速度映射顏色
				actor       - 頂點模型型別，'point'|'line'兩個選項
				size        - point大小
				width       - line寬度
				length      - 軌跡線長度，以速度矢量的模為單位
				duty        - 頂點line模型長度與軌跡線長度之比（占空比），建議值為0.4
				frames      - 總幀數
				interval    - 幀間隔，以ms為單位
				threshold   - 高通閾值，濾除速度小于閾值的資料點
				name        - 模型名

5.3 應用示例

代碼部分請從GitHub下載，這里只給出一個界面截圖，

在這里插入圖片描述

轉載請註明出處，本文鏈接：https://www.uj5u.com/houduan/166889.html

標籤：java

上一篇：（求指導這么寫為何出錯）1．實作和不超過100位的超長整數加法。從鍵盤輸入任意兩個不超過100位的十進制超長整數（和不超過100位），輸出相加的結果

下一篇：求助c++編程，幸運數字問題

十分鐘玩轉3D繪圖：WxGL完全手冊

文章目錄

1. 前言

1.1 WxGL是什么？

1.2 為什么選擇WxGL?

1.3 安裝和依賴關系

2. 快速體驗

2.1 從正弦曲線開始

2.2 使用2D模式

2.3 子圖布局

2.4 標題和文本

2.5 Colorbar

2.6 顏色的表示

2.7 顏色映射表

3. 互動式繪圖函式

3.1 新建畫布：figure()

3.2 保存畫布為檔案：savefig()

3.3 顯示畫布：show()

3.4 數值顏色映射：cmap()

3.5 添加子圖：subplot()

3.6 繪制點和線：plot()函式

3.7 繪制散點圖：scatter()函式

3.8 繪制mesh：mesh()

3.9 繪制surface：surface()

3.10 繪制圓管：pipe()

3.11 繪制球體：sphere()

3.12 繪制六面體：cube()

3.13 繪制圓柱體：cylinder()

3.14 繪制圓錐體：cone()

3.15 繪制三維等值面：capsule()

3.16 繪制流體：flow()

3.17 繪制標題：title()

3.18 繪制文本：text()

3.19 繪制Colorbar：colorbar()

3.20 繪制網格和刻度：ticks()

4. 應用示例

4.1 surface()函式的應用

4.1.1 扇面

4.1.2 紋理

4.2 mesh()函式的應用

4.2.1 曲面

4.2.2 球面

4.3 三維等值面

4.4 地形圖

4.5 雪花飄飄

5. 與wxPython集成

5.1 WxGLScene API

5.1.1 建構式

5.1.2 設定眼睛與目標點之間的相對關系

5.1.3 恢復初始姿態

5.1.4 保存場景為影像檔案

5.1.5 添加視區

5.1.6 添加子圖

5.1.7 自動旋轉

5.1.8 停止旋轉

5.2 WxGLRegion API

5.2.1 建構式

5.2.2 重置視區

5.2.3 設定坐標軸范圍

5.2.4 洗掉模型

5.2.5 顯示模型

5.2.6 隱藏模型

5.2.7 更新視區顯示

5.2.8 創建紋理物件

5.2.9 繪制2D文字

5.2.10 繪制3D文字

5.2.11 繪制點

5.2.12 繪制線段

5.2.13 繪制曲面

5.2.14 繪制網格

5.2.15 繪制球體

5.2.16 繪制六面體

5.2.17 繪制圓錐體

5.2.18 繪制圓柱體

5.2.19 繪制圓管線

5.2.20 繪制囊（三維等值面）

5.2.21 繪制體資料

5.2.22 繪制坐標軸

5.2.23 繪制colorBar

5.2.24 繪制網格和刻度
