設計模式中的關系總結
在軟體系統中，類并不是獨立存在的，類與類之間存在各種關系，對于不同型別的關系，UML提供了不同的表示方式，現在來總結梳理下:
一、關聯關系
類與類之間最常用的一種關系，是一種結構化的關系，用實線連接有關聯關系的物件所對應的類，java中，常將一個類的物件作為另一個類的成員變數，
1.雙向關聯
2.單向關聯
3.自關聯

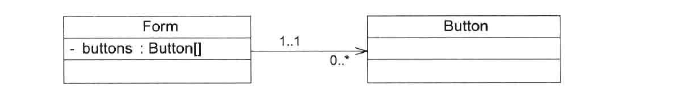

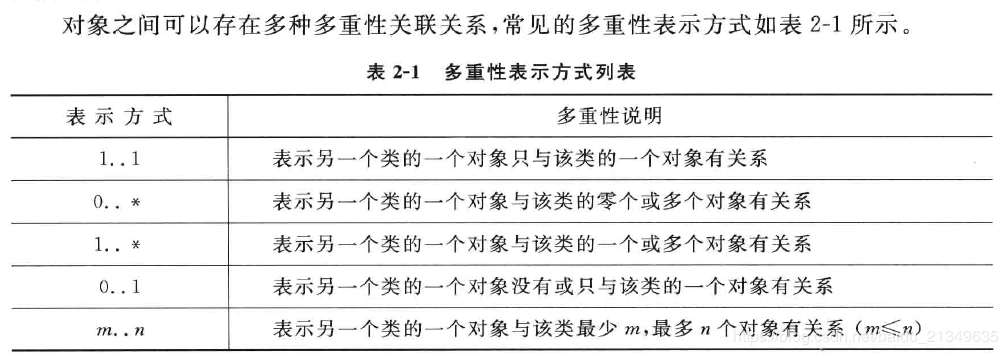

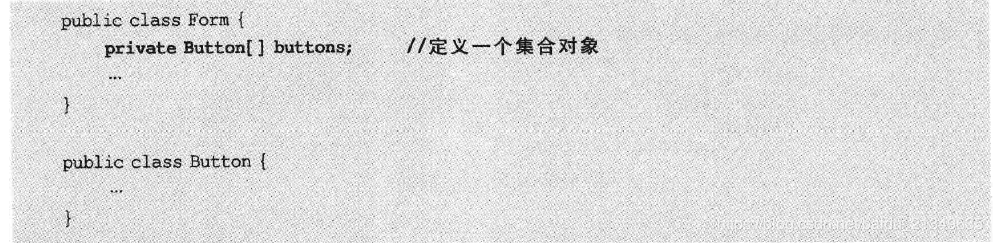

4.多重性關聯
5.聚合關系

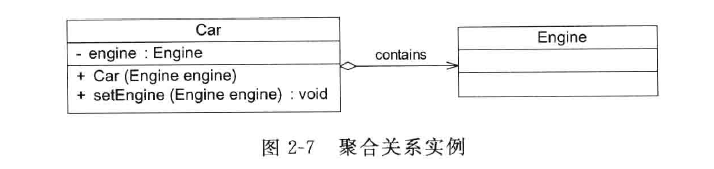

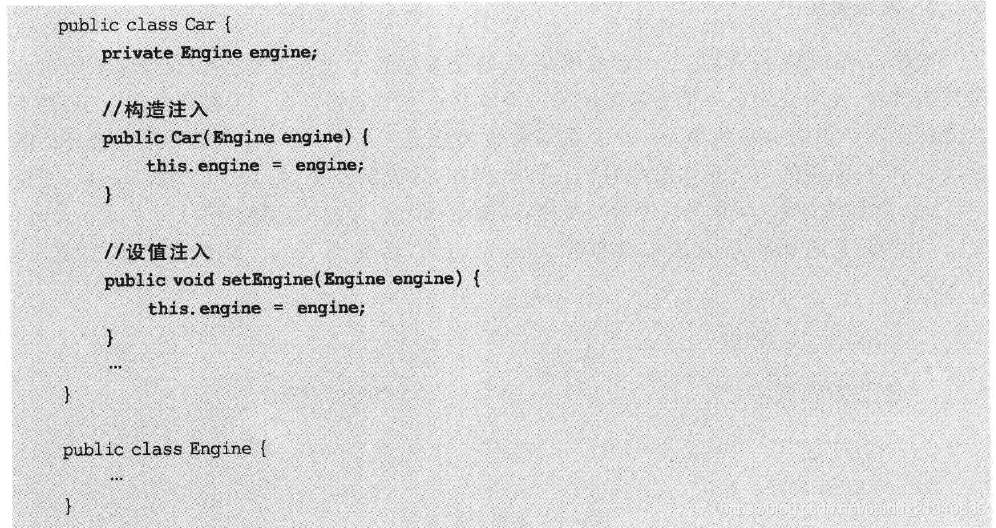

聚合(Aggregation)關系表示整體與部分的關系，
6.組合關系

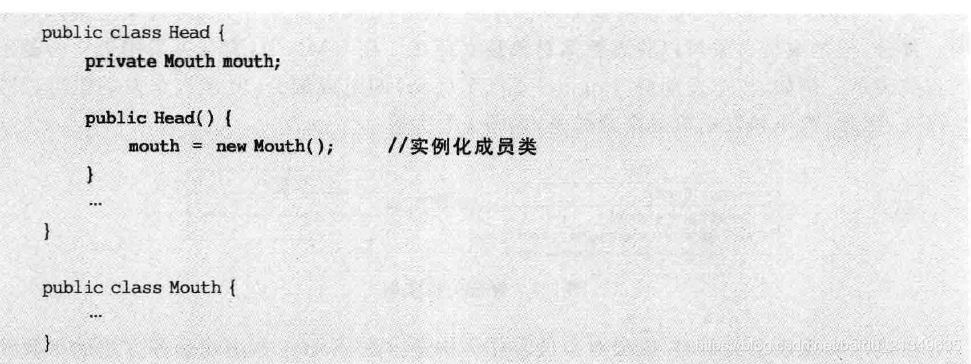

組合關系也表示類之間整體和部分的關系，但是在組合關系中整體物件可以控制物件成員的生命周期，一旦整體物件不存在，成員物件也將不存在，成員物件與整體物件之間具有同生共死的關系，

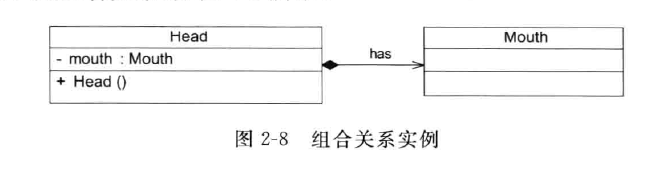

組合關系用帶實心菱形的直線表示，
二、依賴關系(Denpendency)
依賴(Denpendency)關系是一種使用關系，

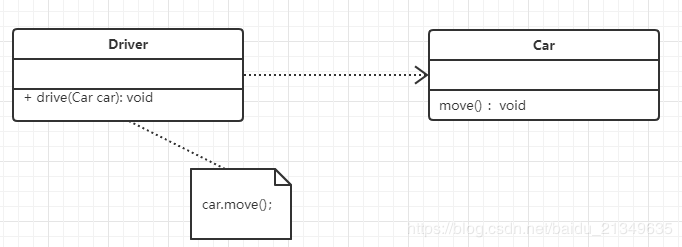

大多數情況下，依賴關系體現在某個類的方法使用另一個類的物件作為引數，
敲黑板:
依賴關系通常通過3種方式來實作，
- 第一種: 如上圖，將一個類的物件作為另一個類中的方法
- 第二種: 在一個類的方法中將另一個類的物件作為其區域變數
- 第三種: 在一個類的方法中呼叫另一個類的靜態方法，

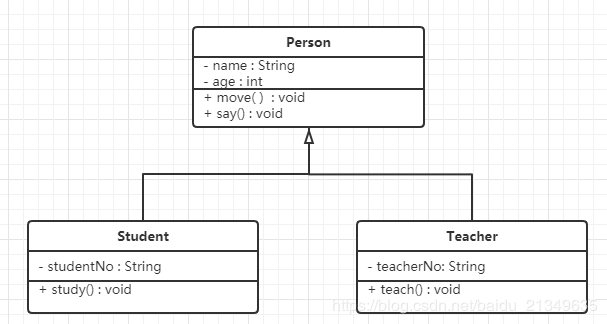

三、泛化關系(Generalization)
泛化(Generalization)關系也就是繼承關系，用于描述父類與子類之間的關系，
泛化關系用帶空心三角形的直線來表示，
四、實作關系(Realization)
在介面中，通常沒有屬性，而且所有的操作都是抽象的，只有操作的宣告，沒有操作的實作，
介面之間可以有與類之間關系類似的繼承關系和依賴關系，

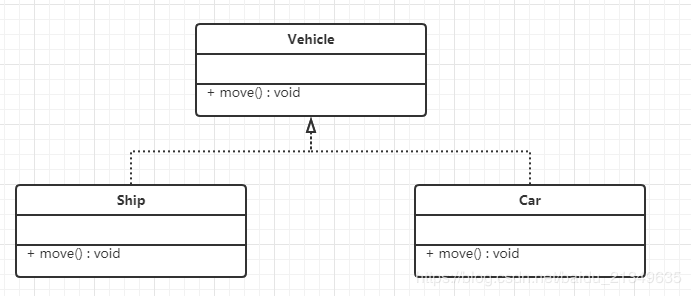

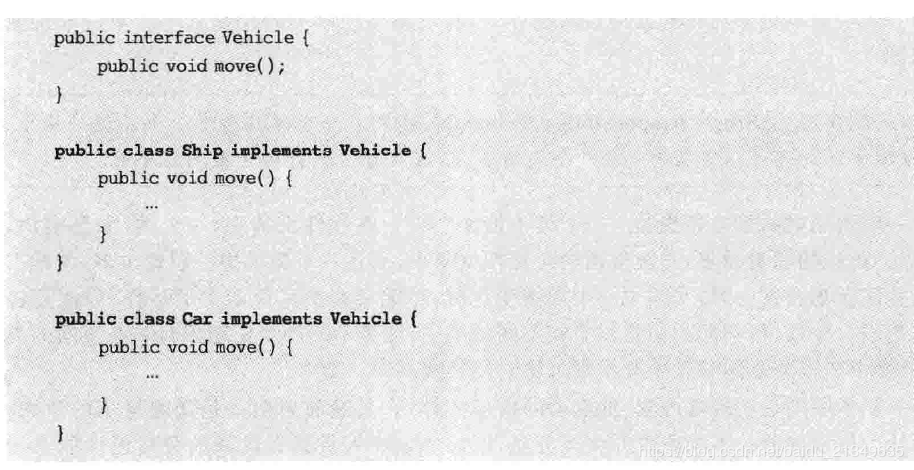

介面與類之間還存在一種實作(Realization)關系，
這種關系，類實作了介面，類中的操作實作了介面中所宣告的操作，
實作關系用帶空心三角形的虛線來表示，
總結，以上主要介紹了設計模式中的類與類之間存在的各種關系，不同型別的關系，UML如何表示，
文章參考:《設計模式的藝術--軟體開發人員的內功修煉之道》
