解讀JVM虛擬機

概要點：

• java虛擬機概述和基本概念
• 堆、堆疊、方法區
• 了解虛擬機引數
• 垃圾回收概念和演算法、及物件的分代轉換
• 垃圾收集器

java虛擬機的原理：

• 所謂虛擬機，就是一臺虛擬的機器，它是一款軟體，用來執行一系列虛擬計算機指令，大體上虛擬機可以分為系統虛擬機和程式虛擬機，大名鼎鼎的Visual Box、VMare就屬于系統虛擬機，他們完全是對物理計算機的仿真，提供了一個可運行完整作業系統的軟體平臺，
• 程式虛擬機典型代表就是Java虛擬機，它專門為執行單個計算機程式而設計，在java虛擬機中執行的指令我們成為java位元組碼指令，無論是系統虛擬機還是程式虛擬機，在上面運行的軟體都被限制于虛擬機提供的資源中，Java發展至今，出現過很多虛擬機，最初Sun使用的一款叫Classic的Java虛擬機，到現在參考最廣泛的是HotSpot虛擬機，除了Sun意外，還有BEA的JRockit，目前JRockit和HotSpot都被Oracle收入旗下，大有整合的趨勢，

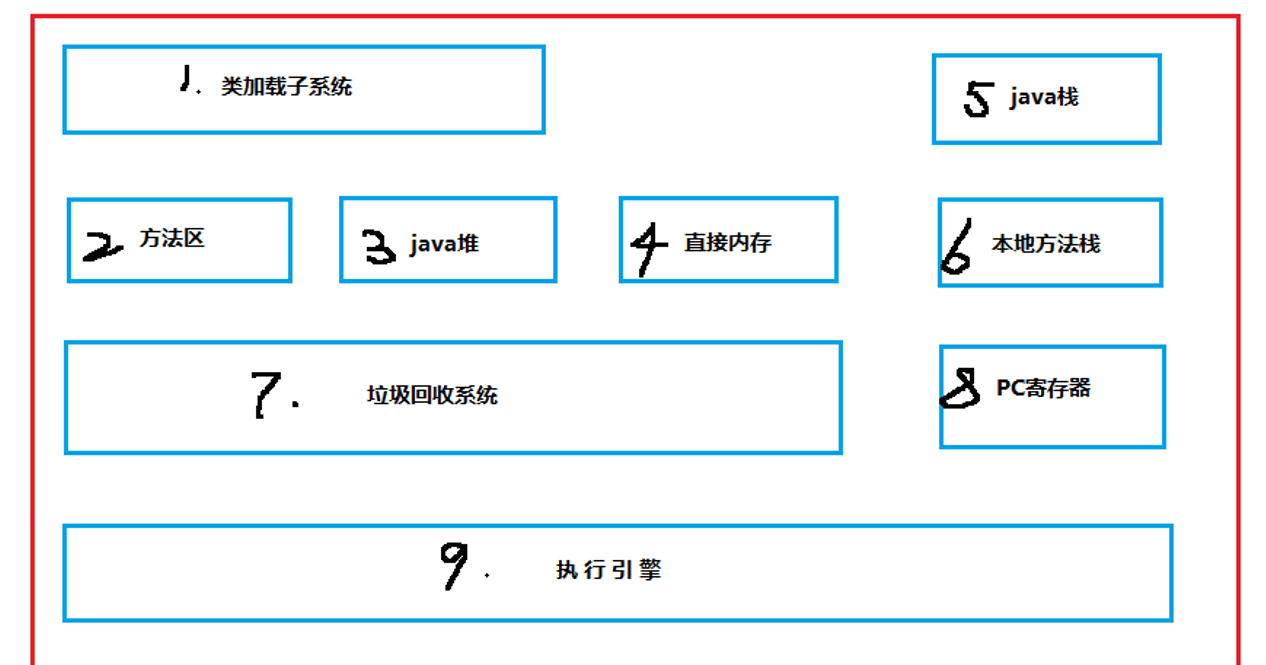

java虛擬機的基本結構

結構概念說明：

• 類加載子系統：負責從檔案系統或者網路中加載Class資訊，加載的資訊 存放在一塊稱之為方法區的記憶體空間，
• 方法區：就是存放類資訊、常量資訊、常量池資訊、包括字串字面量和數字常量等，
• java堆：在java虛擬機啟動的時候建立java堆，它是java程式最主要的記憶體作業區域，幾乎所有的物件實體都存放到java堆中，堆空間是所有執行緒共享的，
• 直接記憶體：Java的NIO庫允許java程式使用直接記憶體，從而提高性能，通常直接記憶體速度會優于java堆，讀寫頻繁的場合可能會考慮使用，
• 每個虛擬機執行緒都有一個私有的堆疊，一個執行緒的java堆疊在執行緒創建的時候被創建，java堆疊中保存著區域變數、方法引數、同時java的方法呼叫、回傳值等，
• 本地方法堆疊和java堆疊非常類似，最大不同為本地方法堆疊用于本地方法呼叫，java虛擬機允許java直接呼叫本地方法（通常使用C撰寫），
• 垃圾收集系統是java的核心，也是必不可少的，java有一套自己進行垃圾清理的機制，開發人員無需手工清理，我們稍后詳細說明，
• PC（Program Counter）暫存器也是每個執行緒私有的空間，java虛擬機會為每個執行緒創建PC暫存器，在任意時刻，一個java執行緒總是在執行一個方法，這個方法被稱為當前方法，如果當前方法不是本地方法，PC暫存器就會執行當前正在被執行的指令，如果是本地方法，則PC暫存器值為undefined,暫存器存放如當前執行環境指標、程式計數器、操作堆疊指標、計算的變數指標等資訊，

• 虛擬機最核心的組件就是執行引擎了，它負責執行虛擬機的位元組碼，一般戶先進行編譯成機器碼后執行

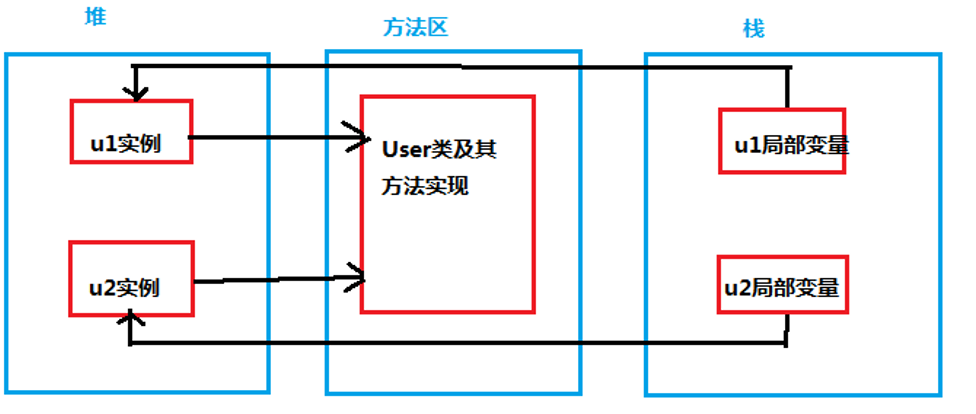

堆、堆疊、方法區概念和聯系：

• 堆解決的是資料存盤的問題，即資料怎么放、放在哪兒， 堆疊解決程式的運行問題，即程式如何執行，或者說如何處理資料，
• 方法區則是輔助堆疊的快永久區（Perm），解決堆疊資訊的產生，是先決條件，
• 我們創建一個新的物件，User：那么User類的一些資訊（類資訊、靜態資訊都存在于方法區中） 而User類被實體化出來之后，被存盤到java堆中，一塊記憶體空間 當我們去使用的時候，都是使用User物件的參考，形如User user = new User(); 這里的user就是存放在java堆疊中的，即User真實物件的一個參考，

java堆疊：

• java堆疊是一塊執行緒私有的記憶體空間，一個堆疊，一般由三部分組成：區域變數表、運算元堆疊和幀資料區，
• 區域變數表：用于報錯函式的引數及區域變數， 運算元堆疊：主要保存計算程序的中間結果，同時作為計算程序中變數臨時的存盤空間，
• 幀資料區：除了區域變數表和運算元堆疊以外，堆疊還需要一些資料來支持常量池的決議，這里幀資料區保存著訪問常量池的指標，方便程式訪問常量池，
• 另外，當函式回傳或者出現例外時，虛擬機必須有一個例外處理表，方便發送例外的時候找到例外的代碼，因此例外處理表也是幀資料區的一部分，

java方法區：

• java方法區和堆一樣，方法區是一塊所有執行緒共享的記憶體區域，它保存系統的類資訊，比如類的欄位、方法、常量池等，
• 方法區的大小決定了系統可以保存多少個類，如果系統定義太多的類，導致方法區溢位，虛擬機同樣會拋出記憶體溢位錯誤，方法區可以理解為永久區（Perm）

虛擬機引數：

• 在虛擬機運行的程序中，如果可以跟蹤系統的運行狀態，那么對于問題的故障排查會有一定的幫助，
• 為此，虛擬機提供了一些跟蹤系統狀態的引數，使用給定的引數執行java虛擬機，就可以在系統運行時列印相關日志，用于分析實際問題，我們進行虛擬機引數配置，其實主要就是圍繞著堆、堆疊、方法區進行配置，

堆分配引數（一）：

• -XX:+PrintGC 使用這個引數，虛擬機啟動后，只要遇到GC就會列印日志，
• -XX:+UseSerialGC 配置串行回收器
• -XX:+PrintGCDetails 可以查看詳細資訊，包括各個區的情況
• -Xms：設定java程式啟動時初始堆大小
• -Xmx：設定java程式能獲得的最大堆大小
• -Xmx20m -Xms5m -XX:+PrintCommandLineFlags : 可以將隱式或者顯示傳給虛擬機的引數輸出
• 總結：在實際作業中，我們可以直接將初始的堆大小與最大堆大小設定相等，這樣的好處是可以減少程式運行時的垃圾回收次數，從而提高性能，

堆分配引數（二）:

• 新生代的配置 -Xmn：可以設定新生代的大小，設定一個比較大的新生代會減少老年代的大小，這個引數對系統性能以及GC行為有很大的影響，新生代大小一般會設定整個堆空間的1/3到1/4左右，
• -XX:SurvivorRatio：用來設定新生代中eden空間和from/to空間的比例，含義：-XX:SurvivorRatio=eden/from=eden/to

• 總結：不同的堆分布情況，對系統執行會產生一定的影響，在實際作業中，應該根據系統的特點做出合理的配置，基本策略：盡可能將物件預留在新生代，減少老年代的GC次數， 除了可以設定新生代的絕對大小（-Xmn），還可以使用（-XX:NewRatio）設定新生代和老年代的比例：-XX:NewRatio=老年代/新生代

堆溢位處理:

• 在java程式的運行程序中，如果堆空間不足，則會拋出記憶體溢位的錯誤（Out Of Menory）OOM，一旦這類問題發生在生產環境，可能引起嚴重的業務中斷，
• java虛擬機提供了-XX:+HeapDumpOnOutOfMemoryError，使用該引數可以在記憶體溢位時匯出整個堆資訊，與之配合使用的還有引數， -XX:HeapDumpPath，可以設定匯出堆的存放路徑，

堆疊配置:

• Java虛擬機提供了引數-Xss來指定執行緒的最大堆疊空間，整個引數也直接決定了函式可呼叫的最大深度，

方法區：

• 和java堆一樣，方法區是一塊所有執行緒共享的記憶體區域，它用于保存系統的類資訊，方法區（永久區）可以保存多少資訊可以對其進行配置，
• 在默認情況下，-XX:MaxPermSize為64MB，如果系統運行時生產大量的類，就需要設定一個相對合適的方法區，以免出現永久區記憶體溢位的問題， -XX:PermSize=64M -XX:MaxPermSize=64M

直接記憶體配置：

• 直接記憶體也是java程式中非常重要的組成部分，特別是廣泛用在NIO中，直接記憶體跳過了java堆，使java程式可以直接訪問原生堆空間，因此在一定程度上加快了記憶體空間的訪問速度，但是說直接記憶體一定就可以提高記憶體訪問速度也不見得，具體情況具體分析，
• 相關配置引數：-XX:MaxDirectMemorySize，如果不設定默認值為最大堆空間，即-Xmx，直接記憶體使用達到上限時，就會觸發垃圾回收，如果不能有效的釋放空間，也會引起系統的OOM.

垃圾回收概念和其演算法：

• 談到垃圾回收（Garbage Collection，簡稱GC）,需要先澄清什么是垃圾，類比日常生活中的垃圾，我們會把他們丟入垃圾桶，然后倒掉，
• GC中的垃圾，特指存于記憶體中、不會再被使用的物件，而回收就是相當于把垃圾“倒掉”， 垃圾回收有很多種演算法：如參考計數法、標記壓縮法、復制演算法、分代、磁區的思想，

垃圾收集演算法（一）：

• 參考計數法：這是個比較古老而經典的垃圾收集演算法，其核心就是在物件被其他所參考時計數器加1，而當參考失效時則減1，但是這種方式有非常嚴重的問題：無法處理回圈參考的情況、還有就是每次進行加減操作比較浪費系統性能， 標記清除法：就是分為標記和清除倆個階段進行處理記憶體中的物件，當然這種方式也有非常大的弊端，就是空間碎片問題，垃圾回收后的空間不是連續的，不連續的記憶體空間的作業效率要低于連續的記憶體空間，
• 復制演算法：其核心思想就是將記憶體空間分為兩塊，，每次只使用其中一塊，在垃圾回收時，將正在使用的記憶體中的存留物件復制到未被使用的記憶體塊中去，之后去清除之前正在使用的記憶體塊中所有的物件，反復去交換倆個記憶體的角色，完成垃圾收集，（java中新生代的from和to空間就是使用這個演算法）
• 標記壓縮法：標記壓縮法在標記清除法基礎之上做了優化，把存活的物件壓縮到記憶體一端，而后進行垃圾清理，（java中老年代使用的就是標記壓縮法） 考慮一個問題：為什么新生代和老年代使用不同的演算法？

垃圾收集演算法（二）：

• 分代演算法：就是根據物件的特點把記憶體分成N塊，而后根據每個記憶體的特點使用不同的演算法， 對于新生代和老年代來說，新生代回收頻率很高，但是每次回收耗時都很短，而老年代回收頻率較低，但是耗時會相對較長，所以應該盡量減少老年代的GC.
• 磁區演算法：其主要就是將整個記憶體分為N多個小的獨立空間，每個小空間都可以獨立使用，這樣細粒度的控制一次回收都少個小空間和那些個小空間，而不是對整個空間進行GC，從而提升性能，并減少GC的停頓時間，

垃圾回收時的停頓現象：

• 垃圾回收器的任務是識別和回收垃圾物件進行記憶體清理，為了讓垃圾回收器可以高效的執行，大部分情況下，會要求系統進入一個停頓的狀態，
• 停頓的目的是終止所有應用執行緒，只有這樣系統才不會有新的垃圾產生，同事停頓保證了系統狀態在某一個瞬間的一致性，也有益于更好低標記垃圾物件，因此在垃圾回收時，都會產生應用程式的停頓，

物件如何進入老年代：

• 一般而言物件首次創建會被放置在新生代的eden區，如果沒有GC介入，則物件不會離開eden區，那么eden區的物件如何進入老年代呢？
• 一般來講，只要物件的年齡達到一定的大小，就會自動離開年輕代進入老年代，物件年齡是由物件經歷數次GC決定的，在新生代每次GC之后如果物件沒有被回收則年齡加1.虛擬機提供了一個引數來控制新生代物件的最大年齡，當超過這個年齡范圍就會晉升老年代， -XX:MaxTenuringThreshold，默認情況下為15，

• 總結：根據設定MaxTenuringThreshold引數，可以指定新生代物件經過多少次回收后進入老年代， 另外，大物件（新生代eden區無法裝入時，也會直接進入老年代），JVM里有個引數可以設定物件的大小超過在指定的大小之后，直接晉升老年代， -XX:PretenureSizeThreshold

• 總結：使用PretenureSizeThreshold可以進行指定進入老年代的物件大小，但是要注意TLAB區域優先分配空間，

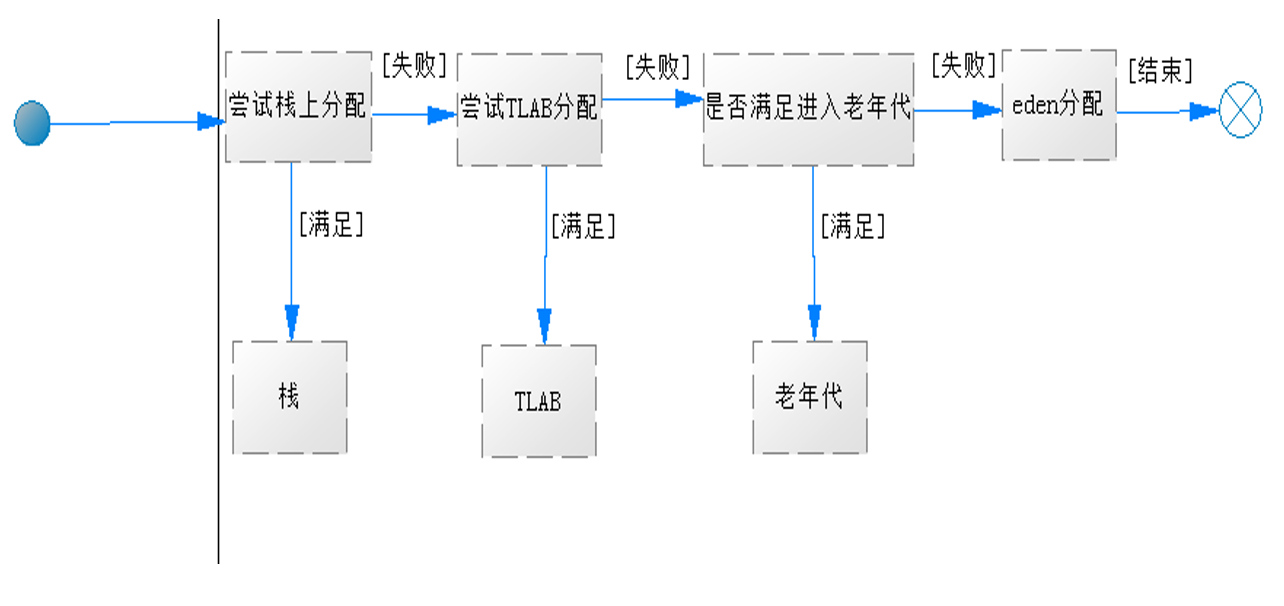

物件創建流程圖：

垃圾收集器：

• 在java虛擬機中，垃圾回收器不僅僅只有一種，什么情況下該使用哪種，對性能又有什么樣的影響，這都是我們需要了解的，
• 串行垃圾回收器
• 并行垃圾回收器
• CMS回收器
• G1回收器

串行回收器：

• 串行回收器是指使用單執行緒進行垃圾回收的回收器，每次回收時，串行回收器只有一個作業執行緒，對于并行能力較弱的計算機來說，串行回收器的專注性和獨占性往往有更好的性能表現，
• 串行回收器可以在新生代和老年代使用，根據作用于不同的堆空間，分為新生代串行回收器和老年代串行回收器， 使用-XX:+UseSerialGC 引數可以設定使用新生代串行回收器和老年代串行回收器

并行回收器（ParNew回收器）:

• 并行回收器在串行回收器基礎上做了改進，他可以使用多個執行緒同時進行垃圾回收，對于計算能力強的計算機而言，可以有效的縮短垃圾回收所需的實際時間，
• ParNew回收器是一個作業在新生代的垃圾收集器，他只是簡單的將串行回收器多執行緒化，他的回收策略和演算法和串行回收器一樣，
• 使用 -XX:+UseParNewGC 新生代ParNew回收器，老年代則使用串行回收器 ParNew回收器作業時的執行緒數量可以使用
• -XX:ParallelGCThreads引數指定，一般最好和計算機的CPU相當，避免過多的執行緒影響性能，

并行回收器（ParallelGC回收器）:

• 新生代ParallelGC回收器，使用了復制演算法的收集器，也是多執行緒獨占形式的收集器，但ParallelGC回收器有個非常重要的特點，就是它非常關注系統的吞吐量，
• 提供了倆個非常關鍵的引數控制系統的吞吐量
• -XX:MaxGCPauseMillis：設定最大垃圾收集停頓時間，可用把虛擬機在GC停頓的時間控制在MaxGCPauseMillis范圍內，如果希望減少GC停頓時間可以將MaxGCPauseMillis設定的很小，但是會導致GC頻繁，從而增加了GC的總時間，降低了吞吐量，所以需要根據實際情況設定該值，
• -XX:GCTimeRatio：設定吞吐量大小，它是一個0到100之間的整數，默認情況下他的取值是99，那么系統將花費不超過1/(1+n)的時間用于垃圾回收，也就是1/(1+99) = 1%的時間，
• 另外還可以指定 -XX:+UseAdaptiveSizePolicy打開自適應模式，在這種模式下，新生代的大小、eden、from/to的比例，以及晉升老年代的物件年齡引數會被自動調整，以達到在堆大小、吞吐量和停頓時間之間的平衡點，

并行回收器（ParallelOldGC回收器）：

• 老年代ParallelOldGC回收器也是一種多執行緒的回收器，和新生代的ParallelGC回收器一樣，也是一種關注吞吐量的回收器，他使用了標記壓縮演算法進行實作，
• -XX:+UseParallelOldGC 進行設定
• -XX:+ParallelGCThreads 也可以設定垃圾收集時的執行緒數量，

CMS回收器：

• CMS全稱為：Concurrent Mark Sweep 意為并發標記清除，他使用的是標記清除法，主要關注系統停頓時間，
• 使用 -XX:+UseConcMarkSweepGC 進行設定，
• 使用 -XX:ConcGCThreads 設定并發執行緒數量，
• CMS并不是獨占的回收器，也就說CMS回收的程序中，應用程式仍然在不停的作業，又會有新的垃圾不斷的產生，所以在使用CMS的程序中應該確保應用程式的記憶體足夠可用，CMS不會等到應用程式飽和的時候才去回收垃圾，而是在某一閥值的時候開始回收，回收閥值可用指定的引數進行配置，-XX:CMSInitiatingOccupancyFraction來指定，默認為68，也就是說當老年代的空間使用率達到68%的時候，會執行CMS回收，如果記憶體使用率增長的很快，在CMS執行的程序中，已經出現了記憶體不足的情況，此時CMS回收就會失敗，虛擬機將啟動老年代串行回收器進行垃圾回收，這會導致應用程式中斷，知道垃圾回收完成后才會正常作業，這個程序GC的停頓時間可能較長，所以 - XX:CMSInitiatingOccupancyFraction的設定要根據實際的情況，
• 標記清除法有個缺點就是存在記憶體碎片的問題，那么CMS有個引數設定-XX:+UseCMSCompactAtFullCollecion可以使CMS回收完成之后進行一次碎片整理，-XX:CMSFullGCsBeforeCompaction引數可以設定進行多少次CMS回收之后，對記憶體進行一次壓縮，

G1回收器：

• G1回收器(Garbage-First)實在jdk1.7中正式使用的垃圾回收器，從長期目標來看是為了取代CMS回收器，G1回收器擁有獨特的垃圾回收策略，G1屬于分代垃圾回收器，區分新生代和老年代，依然有eden和from/to區，它并不要求整個eden區或者新生代、老年代的空間都連續，它使用了磁區演算法，
• 并行性：G1回收期間可多執行緒同時作業，
• 并發性：G1擁有與應用程式交替執行能力，部分作業可與應用程式同時執行，在整個GC期間不會完全阻塞應用程式，
• 分代GC:G1依然是一個分代的收集器，但是它是兼顧新生代和老年代一起作業，之前的垃圾收集器他們或者在新生代作業，或者在老年代作業，因此這是一個很大的不同， 空間整理：G1在回收程序中，不會像CMS那樣在若干次GC后需要進行碎片整理，G1采用了有效復制物件的方式，減少空間碎片，
• 可預見性：由于磁區的原因，G1可以只選取部磁區域進行回收，縮小了回收的范圍，提升了性能，
• 使用 -XX:+UseG1GC 應用G1收集器
• 使用 -XX:MaxGCPauseMillis 指定最大停頓時間
• 使用 -XX:ParallelGCThreads 設定并行回收的執行緒數量

Tomcat性能影響實驗:

• 配置環境說明： Tomcat7
• 一個JSP網站 測驗網站吞吐量（1個指標、停頓時間，記憶體的使用情況，包括回收的效率....）
• 工具： Apache JMeter 下載地址：http://jmeter.apache.org/download_jmeter.cgi
• 實驗原理： 通過JMeter對Tomcat增加壓力，不同的虛擬機引數應該會有不同的表現
• 目的： 觀察不同配置引數對吞吐量的影響

測驗串行回收器:

• -XX:+PrintGCDetails -Xmx32M -Xms32M
• -XX:+HeapDumpOnOutOfMemoryError
• -XX:+UseSerialGC -XX:PermSize=32M
• 測驗結果顯示吞吐量為：1152 115

擴大堆記憶體以提升系統性能:

• -XX:+PrintGCDetails -Xmx512M -Xms32M
• -XX:+HeapDumpOnOutOfMemoryError
• -XX:+UseSerialGC
• -XX:PermSize=32M -Xloggc:d:/gc.log
• 測驗結果顯示吞吐量為：1557 155

調整初始堆大小:

• -XX:+PrintGCDetails -Xmx512M -Xms64M
• -XX:+HeapDumpOnOutOfMemoryError
• -XX:+UseSerialGC
• -XX:PermSize=32M -Xloggc:d:/gc.log
• 測驗結果顯示吞吐量為：2100 209

測驗ParNew回收器的表現:

• -XX:+PrintGCDetails -Xmx512M -Xms64M
• -XX:+HeapDumpOnOutOfMemoryError
• -XX:+UseParNewGC -XX:PermSize=32M -Xloggc:d:/gc.log
• 測驗結果顯示吞吐量為：2200 220

使用ParallelOldGC回收器:

• -XX:+PrintGCDetails -Xmx512M -Xms64M
• -XX:+HeapDumpOnOutOfMemoryError
• -XX:+UseParallelGC -XX:+UseParallelOldGC
• -XX:ParallelGCThreads=8 -XX:PermSize=32M -Xloggc:d:/gc.log
• 測驗結果顯示吞吐量為：3336 330

測驗CMS回收器的性能:

• -XX:+PrintGCDetails -Xmx512M -Xms64M
• -XX:+HeapDumpOnOutOfMemoryError
• -XX:+UseConcMarkSweepGC -XX:ConcGCThreads=8
• -XX:PermSize=32M -Xloggc:d:/gc.log
• 測驗結果顯示吞吐量為：2100  209
