概念
模型
Model,主要是我們繪制的作業流程，它由一個個節點組成，一個流程必須要有開始節點和結束節點，
ACT_RE_MODEL，
節點
Node,節點是組成流程的基本元素，節點又分為很多型別，我們經常用到的也就是啟動事件，結束事件，用戶活動，網關串列-互斥網關，并行網關等等，
部署流程
Deployment,將模型發布出去的程序叫做一個部署，同一個模型可以被部署多次，每一次部署都可以理解為一個版本，一般的，我們的模型發生變化后，都需要發布一個版本，讓之后產生的流程保持最新版本，
ACT_RE_DEPLOYMENT，ACT_RE_PROCDEF
流程實體
Execution,當你把一個部署啟動起來后，就成為一個流程實體，即每從部署流程啟動之后，都會產生一個新的實體，每個實體之間都是相互獨立的，
流程執行實體
這個表是作業流程的核心表，這個表會體現主干與分支流程實體的概念，所以才有了執行實體這個叫法，
一般來講一個流程實體都有一條主線，如果流程為直線流程，那么流程實體在這個表中只有一條記錄對應，但如果流程有會簽多實體時，以及并行網關時，這時候它就有流程實體和執行實體，一對多的關系，所以一定要理解流實體和執行實體的區別
ACT_RU_EXECUTION，ACT_RU_TASK
任務
Task，在流程實體中，任務可以理解為流程上的每個作業節點，當前的任務會在流程圖上進行標紅顯示，當用戶對節點進行審批后，任務會被洗掉，并添加到歷史任務里；一般來說，當一個部署流程啟動之后，會產生一個流程實體，同時也會產生一個任務，這個任務就是第一個要審批的節點（不是啟動事件節點），
ACT_RU_TASK
歷史任務
History Task,歷史任務，表示當任務啟動之后，在任務表會有記錄，現時在歷史任務表也會有相同的記錄，只不過，歷史任務表的資料不會被清除，而任務表的資料在任務完成后會被清除，
事件

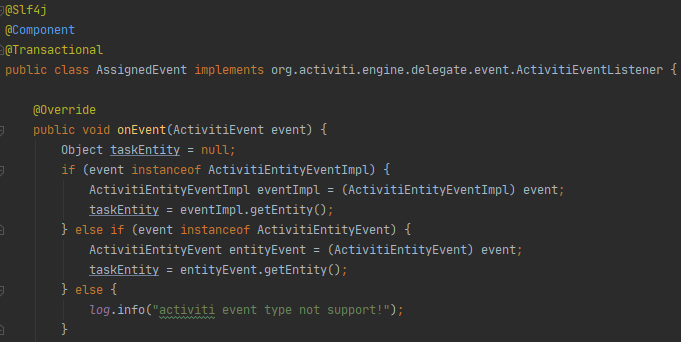

主要指流程在進行流轉程序中，由activiti所發出的事件，開發人員可以去訂閱這些事件，訂閱方式有兩種，可以在UI設計頁面對指定流程進行訂閱，也可以在代碼里對所有流程統一進行事件訂閱，

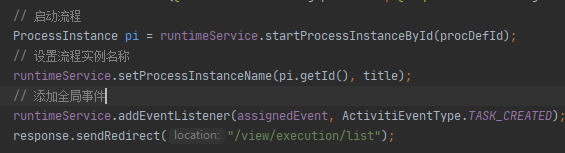

事件在代碼中的觸發
也可以在UI界面去為某個流程訂閱事件
下次我們將說一下流程處理的幾個節點，
