預備知識

本次實驗需要使用Cisco Packet Tracer

需要用到的指令:
ping
tracert
ftp
netstat

不懂的可以看一下這里
計算機網路的常用命令匯總

網路設備

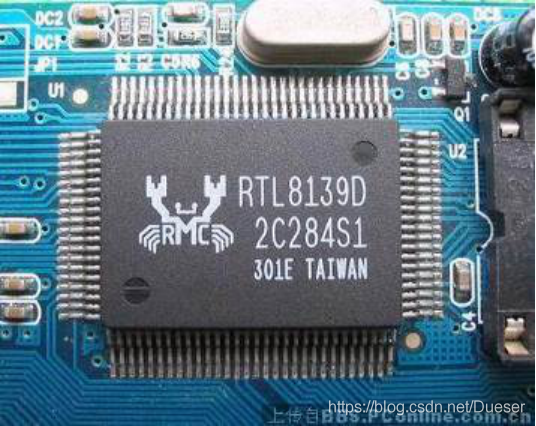

網卡

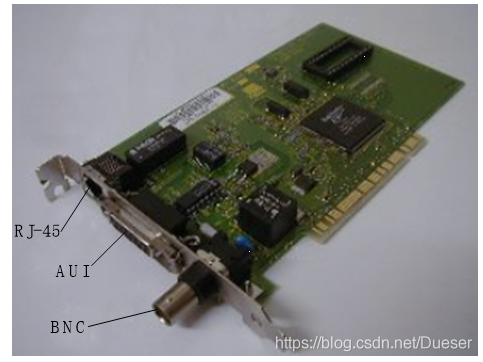

網卡（NIC）用于計算機與網路的連接，有多種分類方法：

• 按傳輸速度分可分為10Mb/s、100Mb/s、1000Mb/s、10/100Mb/s 自適應、10/100/1000Mb/s自適應等；
• 按連接的網路介質型別可分為粗纜（AUI介面）、細纜（BNC介面）、雙絞線（RJ-45介面）、光纖、無線等；
• 按網卡芯片在計算機主板的位置可分為獨立網卡、集成網卡等，
•

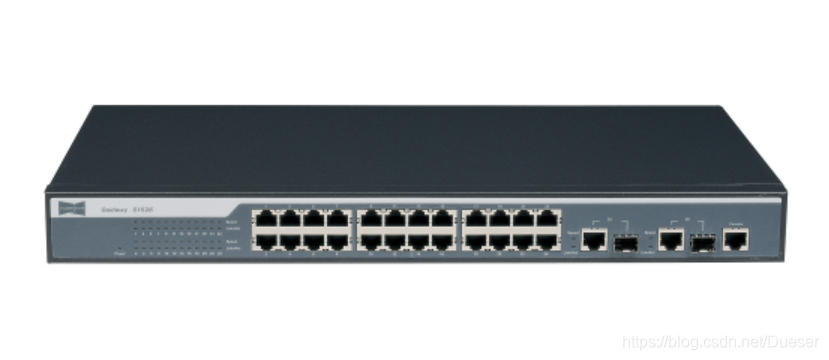

集線器和交換機
1)功能：
集線器(HUB)也稱中繼器，主要提供信號的放大功能，它作業在網路的物理層，
交換機根據資料中的MAC地址進行資料轉發，它作業在網路的資料鏈路層，

2)分類：
按帶寬可分為10M、100M等；按埠數分為4、8、16、24口等，

3)區別：
雖然它們都可實作所連接的網路設備之間的通信，但因為集線器為共享的作業方式，所以性能遠不如交換機，

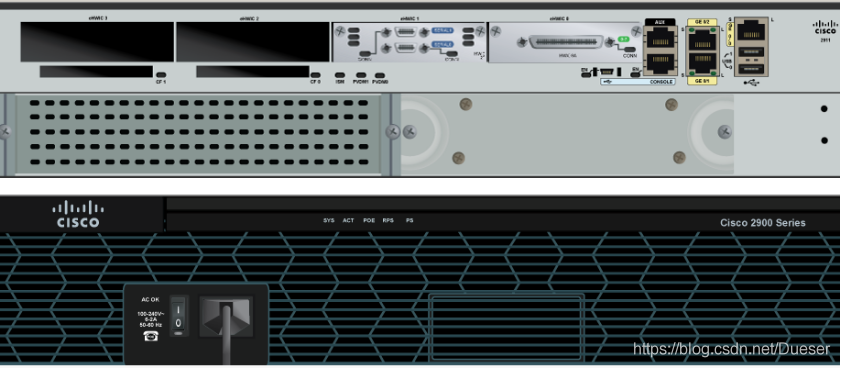

路由器
1)功能：
用于網路互連的設備，它為不同網路（包括型別和子網）之間的報文尋找路徑并存盤和轉發，它作業在網路的網路層，
2)介面型別：局域網介面、廣域網介面，

傳輸介質

無線傳輸介質

• 無線電波：覆寫空間大，用于無線局域網；
• 微波：高帶寬，只能進行視距傳輸，用于衛星通信、建筑物之間通信；
• 紅外線：方向性強、距離短，用于室內通信，

有線傳輸介質

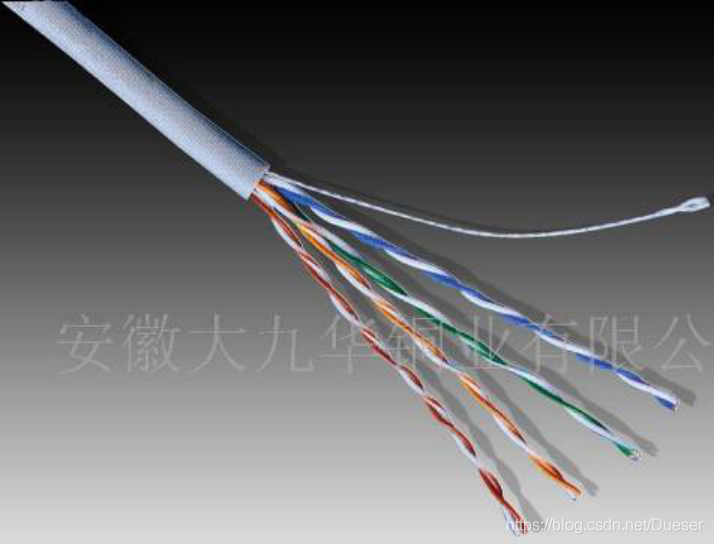

雙絞線
通常分為：三類、四類、五類、超五類、六類等，
第五、六類雙絞線利用增加纏繞密度、高質量絕像材料，極大地改善了傳輸介質的性質，
超五類雙絞線采用4個繞對和1條抗拉線，

?布線標準：

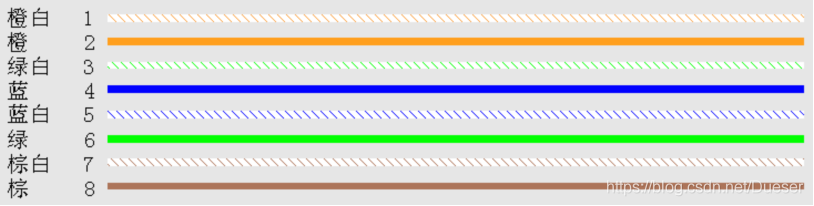

a)TIA/EIA 568B 線序是：橙白、橙、綠白、藍、藍白、綠、棕白、棕
b)TIA/EIA 568A 線序是：綠白、綠、橙白、藍、藍白、橙、棕白、棕
兩種標準沒有本質區別，工程中布線用586B標準較多，
?RJ-45跳線分類
a)直通線：兩端RJ-45接頭中的線序相同（都是586B或586A標準），用于計算機與交換機（集線器）之間或配線架與交換機（集線器）之間的連接，
b)交叉線：兩端RJ-45接頭中的線序不同（一端是586B標準，另一端是586A標準），用于計算機與計算機之間或交換機（集線器）與交換機（集線器）之間的連接，

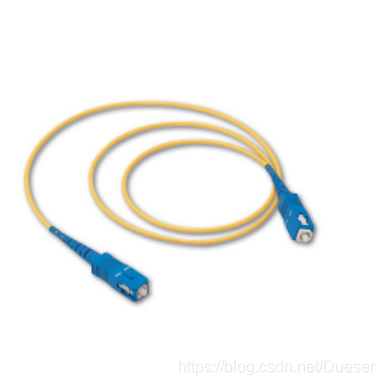

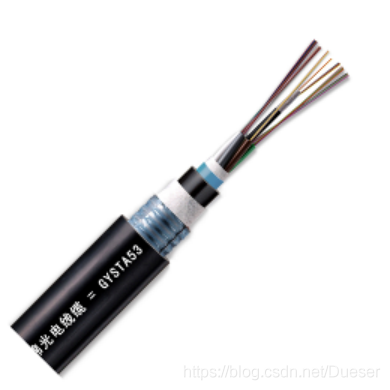

光纖
分為：單模、多模兩類，

Packet Tracer網路模擬軟體的介紹

1）、設備的選擇與連接

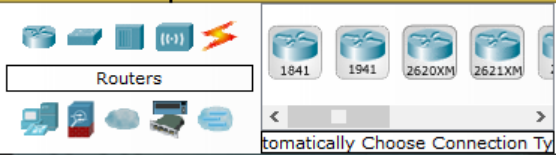

在界面的左下角一塊區域，這里有許多種類的硬體設備，從左至右，從上到下依次為路由器、交換機、集線器、無線設備、設備之間的連線（Connections）、終端設備、仿真廣域網、Custom Made Devices（自定義設備）.

下面著重講一下“Connections”，用滑鼠點一下它之后，在右邊你會看到各種型別的線，依次為Automatically Choose Connection Type（自動選線，萬能的，一般不建議使用，除非你真的不知道設備之間該用什么線）、控制線、直通線、交叉線、光纖、電話線、同軸電纜、DCE、DTE，

其中DCE和DTE是用于路由器之間的連線，實際當中，你需要把DCE和一臺路由器相連，DTE和另一臺設備相連，而在這里，你只需選一根就是了，若你選了DCE這一根線，則和這根線先連的路由器為DCE，配置該路由器時需配置時鐘哦，交叉線只在路由器和電腦直接相連，或交換機和交換機之間相連時才會用到，

注釋：那么Custom Made Devices設備是做什么的呢？通過實驗發現當我們用滑鼠單擊不放開左鍵把位于第一行的第一個設備也就是Router中的任意一個拖到作業區，然后再拖一個然后我們嘗試用串行線Serial DTE連接兩個路由器時發現，他們之間是不會正常連接的，原因是這兩個設備初始化對然雖然都是模塊化的，但是沒有添加，比如多個串口等等，那么，這個Custom Made Devices設備就比較好了，他會自動添加一些“必須設備的”，在實驗環境下每次選擇設備就不用手動添加所需設備了，使用起來很方便，除非你想添加“用戶自定義設備”里沒有的設備再添加也不遲，
當你需要用哪個設備的時候，先用滑鼠單擊一下它，然后在中央的作業區域點一下就OK了，或者直接用滑鼠摁住這個設備把它拖上去，連線你就選中一種線，然后就在要連接的線的設備上點一下，選介面，再點另一設備，選介面就OK了，注意，介面可不能亂選哦，連接好線后，你可以把滑鼠指標移到該連線上，你就會線兩端的介面型別和名稱哦，配置的時候要用到它，

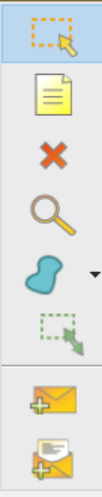

2）、對設備進行編輯在右邊有一個區域，如圖所示，從上到下依次為選定/取消、移動（總體移動，移動某一設備，直接拖動它就可以了）、Place Note（先選中）、洗掉、Inspect（選中后，在路由器、PC機上可看到各種表，如路由表等）、增加simple PDU、增加complex PDU，

3）、Realtime mode(實時模式)和Simulation mode（模擬模式）
注意到軟體界面的最右下角有兩個切換模式，分別是Realtime mode(實時模式)和Simulation mode（模擬模式），實時模式顧名思意即時模式，也就是說是真實模式，

舉個例子，兩臺主機通過直通雙絞線連接并將他們設為同一個網段，那么A主機PingB主機時，瞬間可以完成，對嗎？這就是實時模式，而模擬模式呢，切換到模擬模式后主機A的CMD里將不會立即顯示ICMP資訊，而是軟體正在模擬這個瞬間的程序，以人類能夠理解的方式展現出來

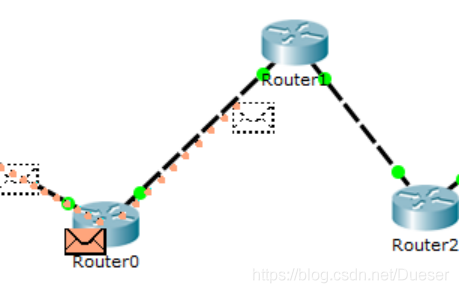

(1)有趣的Flash影片 怎么實作呢，你只需點擊Auto Capture（自動捕獲），那么直觀、生動的Flash影片即顯示了網路資料包的來龍去脈，

本地主機PC0對遠程主機PC2執行Ping命令

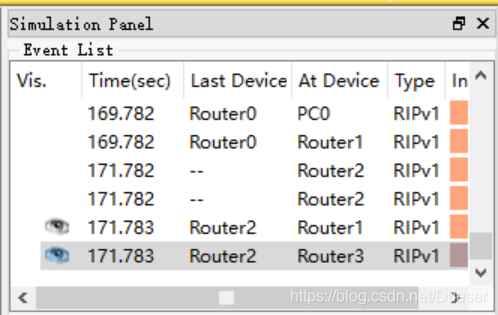

(2)單擊Simulate mode會出現Event List對話框，該對話框顯示當前捕獲到的資料包的詳細資訊，包括持續時間、源設備、目的設備、協議型別和協議詳細資訊，非常直觀，

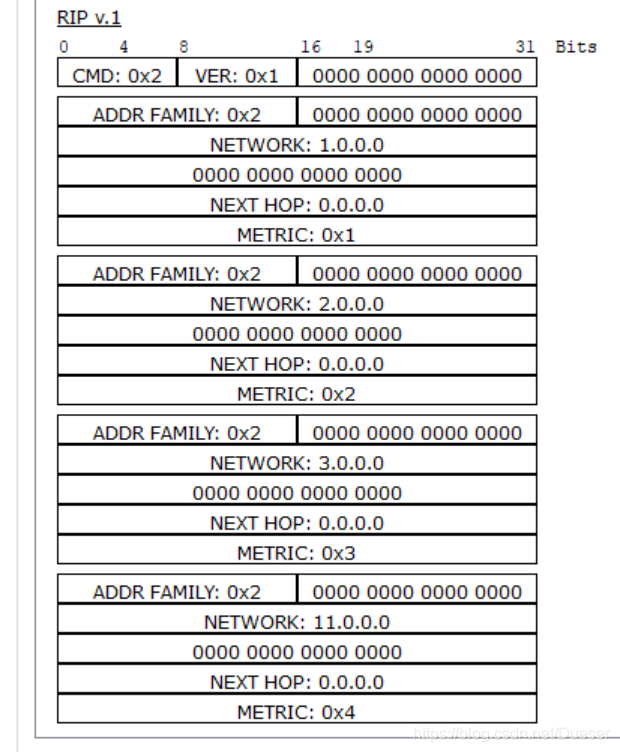

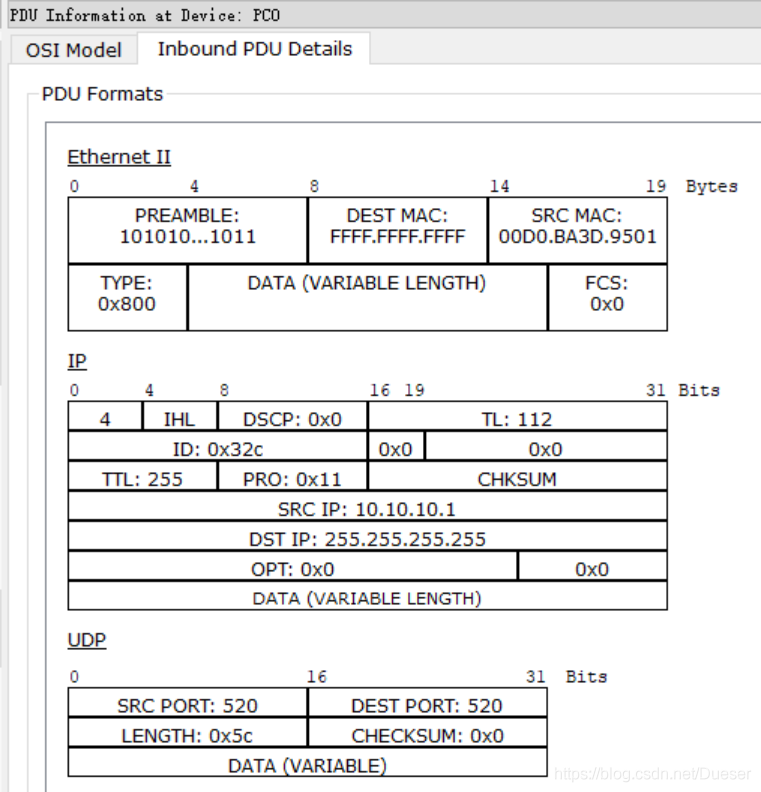

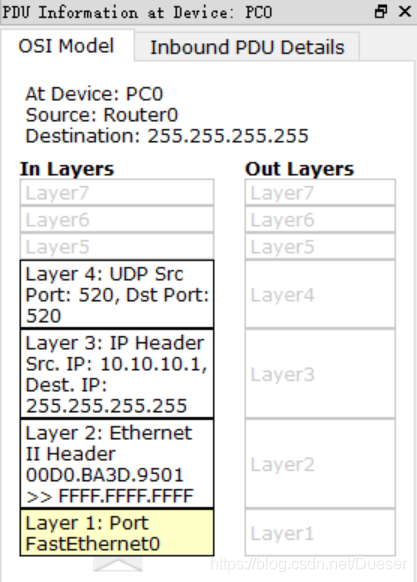

(3)要了解協議的詳細資訊，請單擊顯示不用顏色的協議型別資訊Info，這個功能非常強大：很詳細的OSI模型資訊和各層PDU，

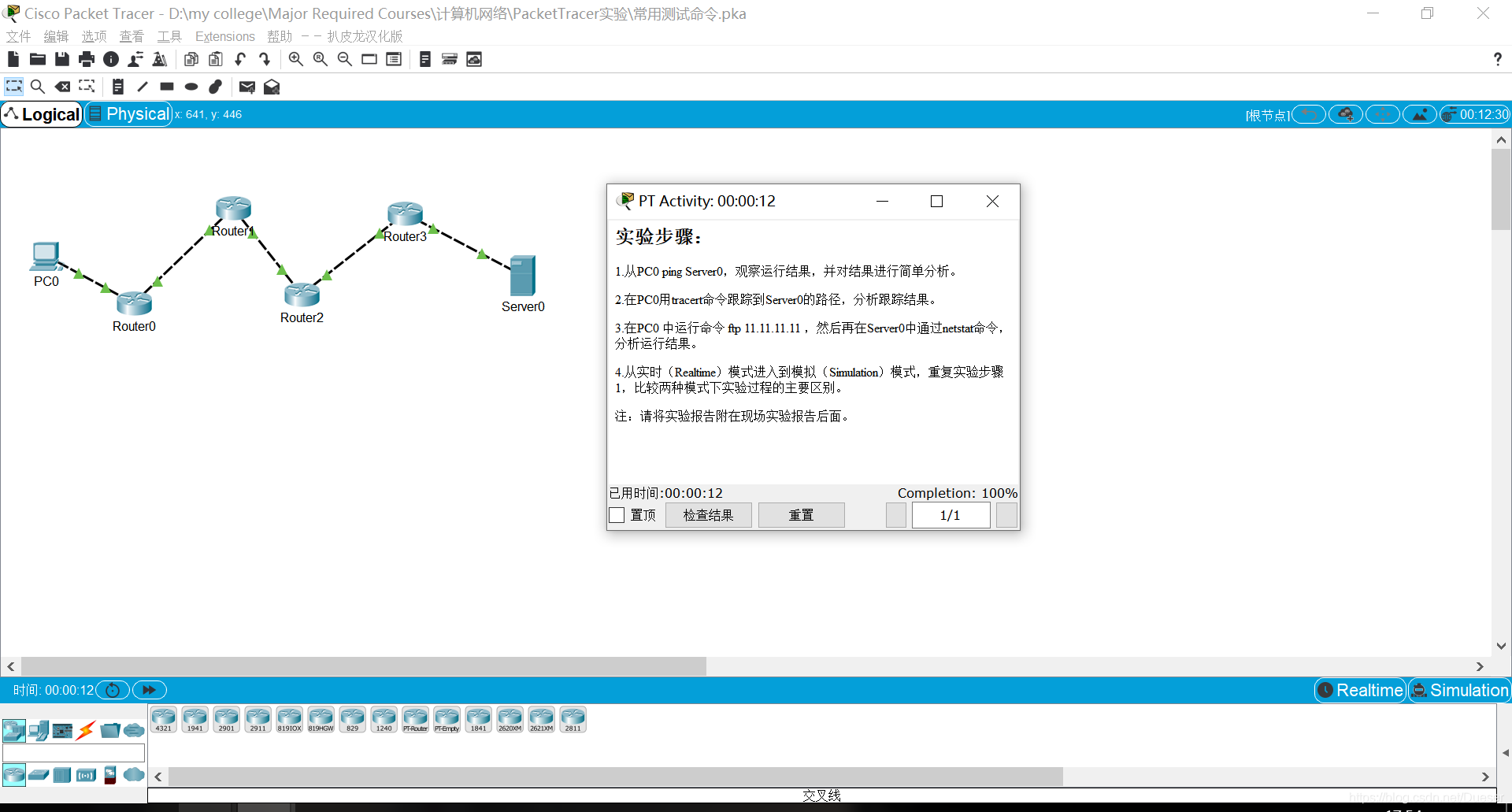

題目

1

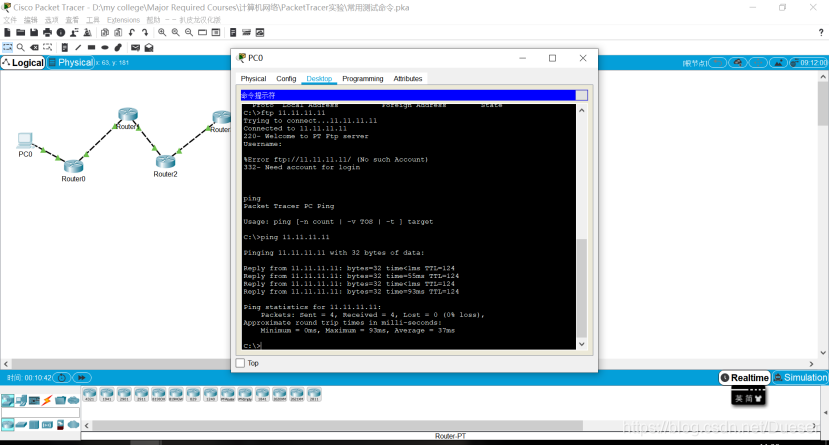

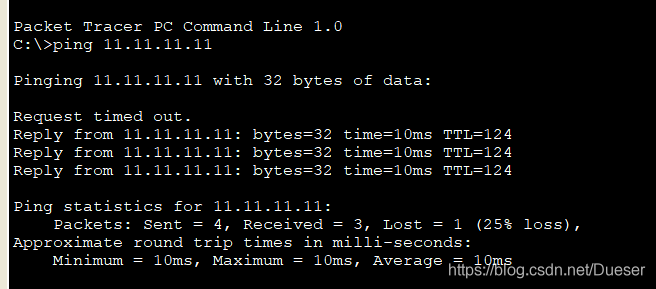

從PC0 ping Server0，觀察運行結果，并對結果進行簡單分析，

第一次進行路由器的配置路由表配置等等,所以超時,但是留下了網路資訊,第二次就可以在規定時間內完成
名詞解釋:
TTL是 Time To Live的縮寫,該欄位指定IP包被路由器丟棄之前允許通過的最大網段數量
第二次往后都是發送了32bytes,時間10ms,TTL是124

2

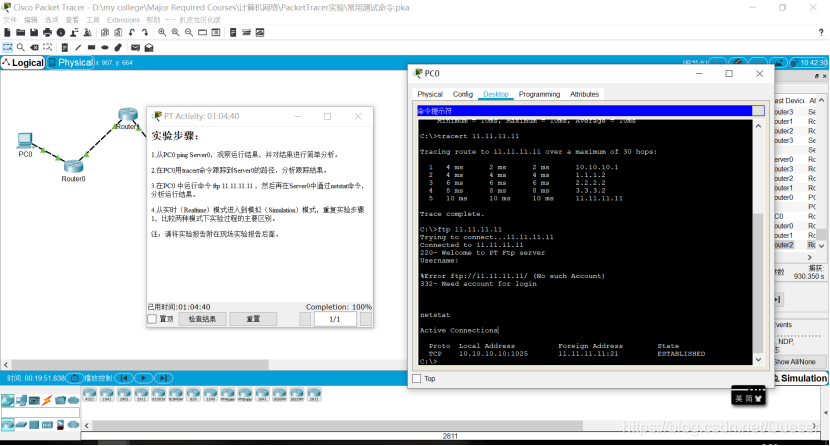

在PC0用tracert命令跟蹤到Server0的路徑，分析跟蹤結果，

Tracert是路由跟蹤程式，用于確定 IP 資料報訪問目標所經過的路徑，Tracert 命令用 IP 生存時間 (TTL) 欄位和 ICMP 錯誤訊息來確定從一個主機到網路上其他主機的路由， 在作業環境中有多條鏈路出口時，可以通過該命令查詢資料是經過的哪一條鏈路出口，
Tracert一般用來檢測故障的位置，我們可以使用用tracert IP命令確定資料包在網路上的停止位置，來判斷在哪個環節上出了問題，雖然還是沒有確定是什么問題，但它已經告訴了我們問題所在的地方，方便檢測網路中存在的問題，

從圖中可以看出,資料經過三個路由器,前四個IP就是四個路由器的IP
最后一個則是server0的IP地址

3

在PC0 中運行命令 ftp 11.11.11.11 ，然后再在Server0中通過netstat命令，分析運行結果，

上圖是PC0運行命令 ftp 11.11.11.11
下圖是Server0中使用netstat命令發現與其他的地址鏈接

4

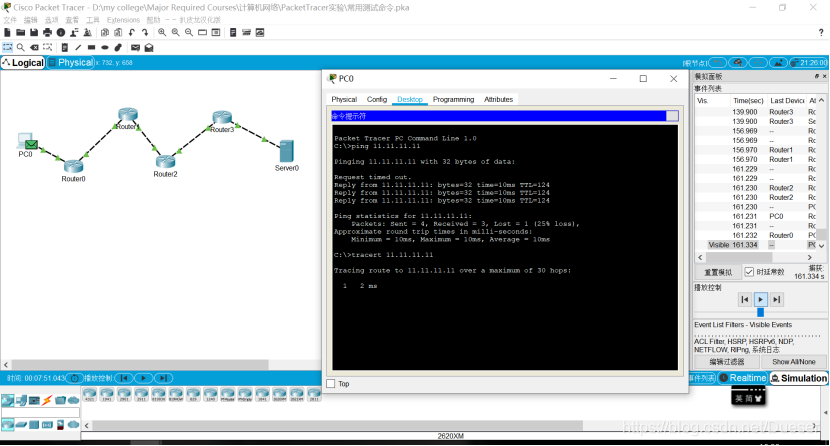

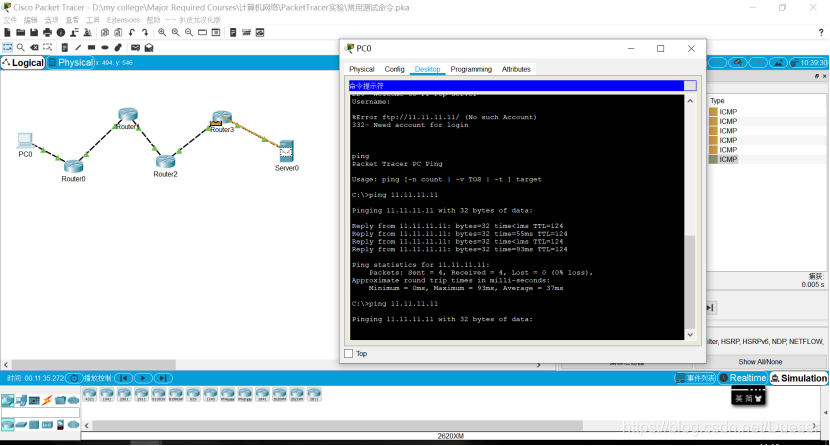

從實時（Realtime）模式進入到模擬（Simulation）模式，重復實驗步驟1，比較兩種模式下實驗程序的主要區別，

Realtime:

Simulation:

最明顯的區別就是Simulation有影片

實時模式顧名思意即時模式，也就是說是真實模式，舉個例子，兩臺主機通過直通雙絞線連接并將他們設為同一個網段，那么A主機PingB主機時，瞬間可以完成，對嗎？這就是實時模式，而模擬模式呢，切換到模擬模式后主機A的CMD里將不會立即顯示ICMP資訊，而是軟體正在模擬這個瞬間的程序，以人類能夠理解的方式展現出來

附加題 創建小型局域網

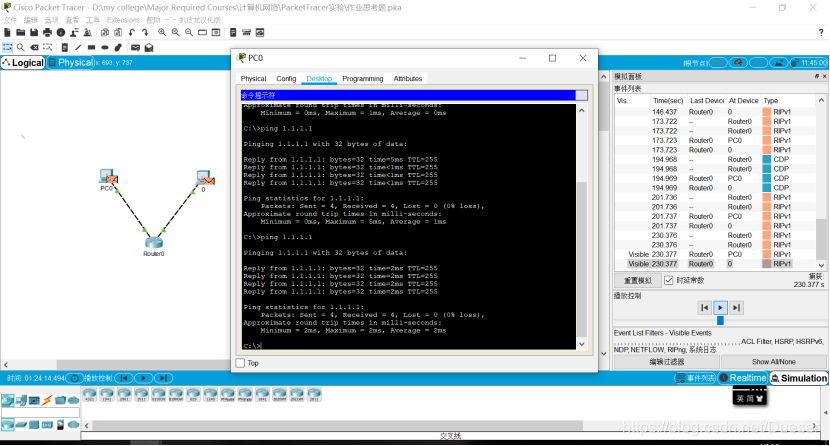

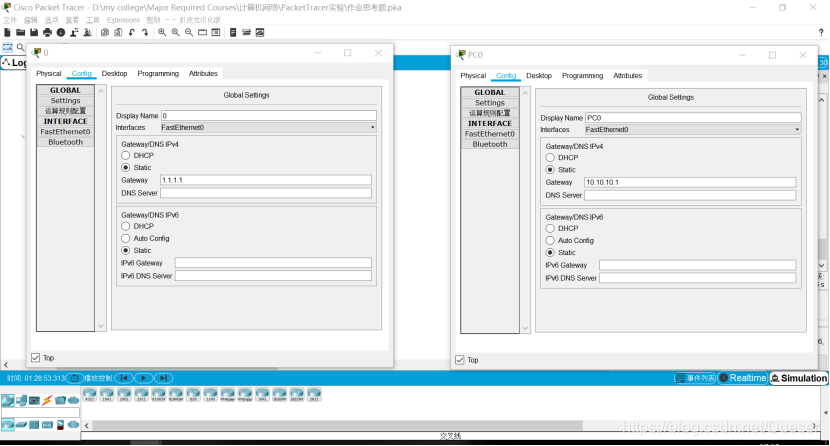

1.在PacketTracer中設計一個局域網，網路中有2臺PC機，1臺交換機；網速為1Gbps，所有PC通過雙絞線連網，為網路設備定制相應的網路介面，并配置適當的IP地址，要求：
(1)所有端設備都能互相ping通
請將主要實驗結果截圖作為實驗報告，并將設計方案保存成.pkt型別的檔案，與實驗報告一同上交，

雙絞線,使用交叉線,或者自動型別也可以
