Spark SQL原理決議前言：

Spark SQL原始碼剖析（一）SQL決議框架Catalyst流程概述

Spark SQL原始碼決議（二）Antlr4決議Sql并生成樹

Spark SQL原始碼決議（三）Analysis階段分析

Spark SQL原始碼決議（四）Optimization和Physical Planning階段決議

SparkPlan準備階段介紹

前面經過千辛萬苦，終于生成可實際執行的SparkPlan（即PhysicalPlan），但在真正執行前，還需要做一些準備作業，包括在必要的地方插入一些shuffle作業，在需要的地方進行資料格式轉換等等，

這部分內容都在org.apache.spark.sql.execution.QueryExecution類中，我們看看代碼

class QueryExecution(val sparkSession: SparkSession, val logical: LogicalPlan) {
  ......其他代碼
  lazy val executedPlan: SparkPlan = prepareForExecution(sparkPlan)

  //呼叫下面的preparations，然后使用foldLeft遍歷preparations中的Rule并應用到SparkPlan
  protected def prepareForExecution(plan: SparkPlan): SparkPlan = {
    preparations.foldLeft(plan) { case (sp, rule) => rule.apply(sp) }
  }

  /** A sequence of rules that will be applied in order to the physical plan before execution. */
  //定義各個Rule
  protected def preparations: Seq[Rule[SparkPlan]] = Seq(
    PlanSubqueries(sparkSession),
    EnsureRequirements(sparkSession.sessionState.conf),
    CollapseCodegenStages(sparkSession.sessionState.conf),
    ReuseExchange(sparkSession.sessionState.conf),
    ReuseSubquery(sparkSession.sessionState.conf))
  ......其他代碼
}

準備階段是去呼叫prepareForExecution方法，而prepareForExecution也簡單，還是我們早先看過的Rule那一套東西，定義一系列的Rule，然后讓Rule去匹配SparkPlan然后轉換一遍，

這里在于每條Rule都是干嘛用的，這里介紹一下吧，

PlanSubqueries(sparkSession)

生成子查詢，在比較早的版本，Spark SQL還是不支持子查詢的，不過現在加上了，這條Rule其實是對子查詢的SQL新生成一個QueryExecution（就是我們一直分析的這個流程），還記得QueryExecution里面的變數基本都是懶加載的吧，這些不會立即執行，都是到最后一并執行的，說白了就有點遞回的意思，

EnsureRequirements(sparkSession.sessionState.conf)

這條是比較重要的，代碼量也多，主要就是驗證輸出的磁區（partition）和我們要的磁區是不是一樣，不一樣那自然需要加入shuffle處理重磁區，如果有排序需求還會排序，

CollapseCodegenStages

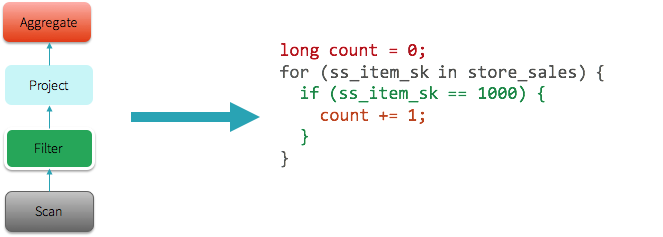

這個是和一個優化相關的，先介紹下相關背景，Whole stage Codegen在一些MPP資料庫被用來提高性能，主要就是將一串的算子，轉換成一段代碼（Spark sql轉換成java代碼），從而提高性能，比如下圖，一串的算子操作，可以轉換成一個java方法，這一一來性能會有一定的提升，

這一步就是在支持Codegen的SparkPlan上添加一個WholeStageCodegenExec，不支持Codegen的SparkPlan則會添加一個InputAdapter，這一點在下面看preparations階段結果的時候能看到，還有這個優化是默認開啟的，

ReuseExchange和ReuseSubquery

這兩個都是大概同樣的功能就放一塊說了，首先Exchange是對shuffle如何進行的描述，可以理解為就是shuffle吧，

這里的ReuseExchange是一個優化措施，去找有重復的Exchange的地方，然后將結果替換過去，避免重復計算，

ReuseSubquery也是同樣的道理，如果一條SQL陳述句中有多個相同的子查詢，那么是不會重復計算的，會將計算的結果直接替換到重復的子查詢中去，提高性能，

這里我略過了CollapseCodegenStages，這部分比較復雜，也沒什么時間看，就先跳過了，大概知道這個東西是一個優化措施就行了，

那再來看看這一階段后，示例代碼會變成什么樣吧，先看示例代碼：

    //生成DataFrame
    val df = Seq((1, 1)).toDF("key", "value")
    df.createOrReplaceTempView("src")
    //呼叫spark.sql
    val queryCaseWhen = sql("select key from src ")

結果生成如下：

Project [_1#2 AS key#5]
+- LocalTableScan [_1#2, _2#3]

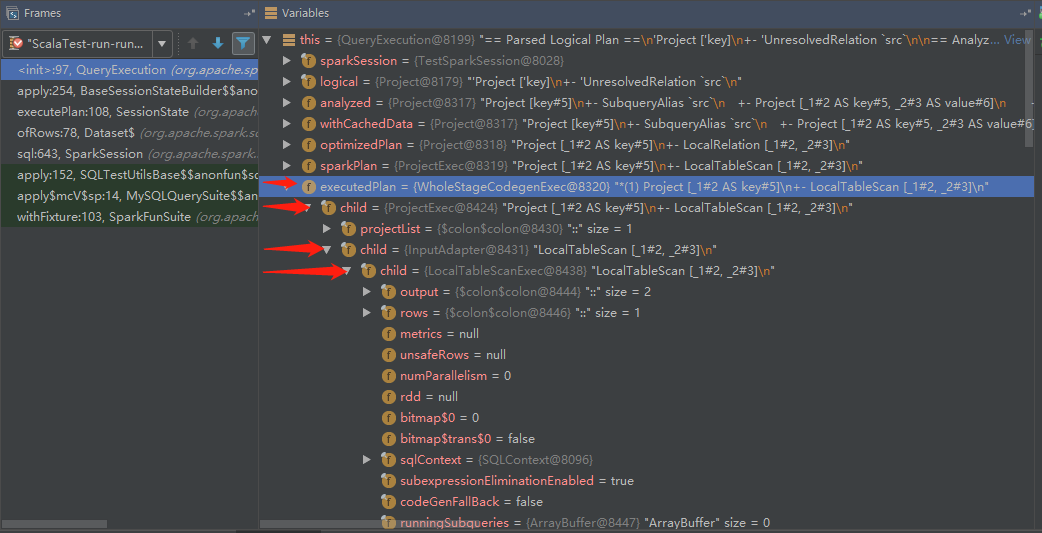

好吧這里看還是和之前Optimation階段一樣，不過斷點看就不大一樣了，

由于我們的SQL比較簡單，所以只多了兩個SparkPlan，就是WholeStageCodegenExec和InputAdapter，和上面說的是一致的！

OK，經過以上的準備之后，就要開始最后的執行階段了，

SparkPlan執行生成RDD階段

依舊是在QueryExecution里面，

class QueryExecution(val sparkSession: SparkSession, val logical: LogicalPlan) {
  ......其他代碼
  lazy val toRdd: RDD[InternalRow] = executedPlan.execute()
  ......其他代碼
}

這里實際上是呼叫了之前生成的SparkPlan的execute()方法，這個方法最侄訓再呼叫它的doExecute()方法，而這個方法是各個子類自己實作的，也就是說，不同的SparkPlan執行的doExecute()是不一樣的，

通過上面的階段，我們得到了一棵4層的樹，不過其中WholeStageCodegenExec和InputAdapter是為Codegen優化生成的，這里就不討論了，忽略這兩個其實結果是一樣的，也就是說這里只介紹ProjectExec和LocalTableScanExec兩個SparkPlan的doExecute()方法，

先是ProjectExec這個SparkPlan，我們看看它的doExecute()代碼，

case class ProjectExec(projectList: Seq[NamedExpression], child: SparkPlan)
  extends UnaryExecNode with CodegenSupport {
   ......其他代碼
  protected override def doExecute(): RDD[InternalRow] = {
    child.execute().mapPartitionsWithIndexInternal { (index, iter) =>
      val project = UnsafeProjection.create(projectList, child.output,
        subexpressionEliminationEnabled)
      project.initialize(index)
      iter.map(project)
    }
  }
  ......其他代碼
}

可以看到它是先遞回去呼叫child（也就是LocalTableScanExec）的doExecute()方法，還是得先去看看LocalTableScanExec生成什么東西呀，

case class LocalTableScanExec(
    output: Seq[Attribute],
    @transient rows: Seq[InternalRow]) extends LeafExecNode {
  ......其他代碼

  private lazy val rdd = sqlContext.sparkContext.parallelize(unsafeRows, numParallelism)

  protected override def doExecute(): RDD[InternalRow] = {
    val numOutputRows = longMetric("numOutputRows")
    rdd.map { r =>
      numOutputRows += 1
      r
    }
  }

  ......其他代碼

可以看到最底層的rdd就是在這里實作的，LocalTableScanExec一開始就會生成一個lazy的rdd，在需要的時候回傳，而在doExecute()方法中的numOutputRows可以理解為僅是一個測量值，暫時不用理會，總之這里我們就發現LocalTableScanExec的doExecute()其實就是回傳一個parallelize生成的rdd，然后再回到ProjectExec去，

它呼叫child.execute().mapPartitionsWithIndexInternal {......}，這里的mapPartitionsWithIndexInternal和rdd的mapPartitionsWithIndex是類似的，區別只在于mapPartitionsWithIndexInternal只會在內部模塊使用，如果有童鞋不明白mapPartitionsWithIndex這個API，可以百度查查看，然后重點看mapPartitionsWithIndexInternal的內部邏輯，

child.execute().mapPartitionsWithIndexInternal { (index, iter) =>
  val project = UnsafeProjection.create(projectList, child.output,
    subexpressionEliminationEnabled)
  project.initialize(index)
  iter.map(project)
}

這里最后一行iter.map(project)，其實還是scala的語法糖，實際大概是這樣iter.map(i => project.apply(i))，就是呼叫project的apply方法，對每行資料處理，然后通過追蹤，可以發現project的實體是InterpretedUnsafeProjection，我們看看它的apply方法，

class InterpretedUnsafeProjection(expressions: Array[Expression]) extends UnsafeProjection {
  ......其他代碼
  override def apply(row: InternalRow): UnsafeRow = {
    // Put the expression results in the intermediate row.
    var i = 0
    while (i < numFields) {
      values(i) = expressions(i).eval(row)
      i += 1
    }

    // Write the intermediate row to an unsafe row.
    rowWriter.reset()
    writer(intermediate)
    rowWriter.getRow()
  }

  ......其他代碼

這里其實重點在最后三行，就是將結果寫入到result row，再回傳回去，當執行完畢的時候，就會得到最終的RDD[InternalRow]，再剩下的，就交給spark core去處理了，

小結

OK，那到這里基本就把Spark整個流程給講完了，回顧一下整個流程，

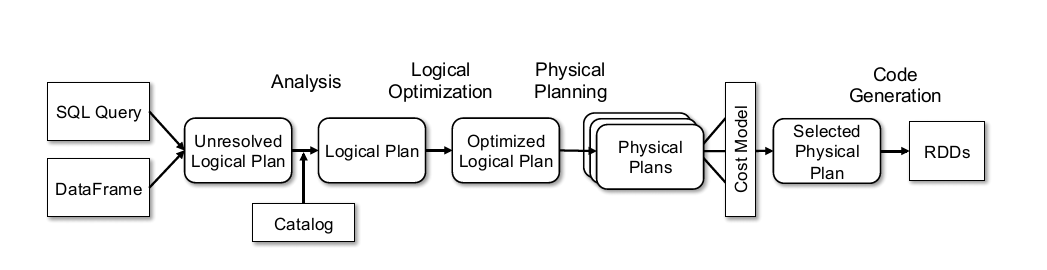

catalyst流程

其實可以發現流程是挺簡單的，很多其他SQL決議框架（比如calcite）也是類似的流程，只是在設計上在某些方面的取舍會有偏差，而后深入到代碼的時候容易陷入一些細節中，當然這幾篇也省略了很多細節，很多時候細節才是真正精髓的地方，以后有如果涉及到的時候再寫文章討論吧（/偷笑），如果在開放程序中涉及到SQL決議這方面的開放，應該都會是在優化方面，也就是Optimization階段增加或處理Rule，這塊就需要對代數優化理論和代碼有一些了解了，

限于本人水平，介紹spark sql的這幾篇文章難免有疏漏和不足的地方，歡迎在評論區評論，先謝過了~~

以上~
