Java 在PPT中創建SmartArt圖形、讀取SmartArt圖形中的文本

一、概述及環境準備

SmartArt 圖形通過將文字、圖形從多種不同布局、組合來表現內容和觀點的邏輯關系，能夠快速、有效地傳達設計者的意圖和資訊，這種圖文表達的視覺表示形式常用于PPT，Word，Excel等辦公檔案中，本文將以在PPT中創建SmartArt圖形為例來介紹通過Java程式來添加SmartArt圖形到PPT的方法，以及如何讀取SmartArt圖形中的文本內容，

工具：Free Spire.Presentation for Java（免費版）

Jar獲取及匯入：官網下載jar包，并解壓將lib檔案夾下的jar檔案匯入Java程式，或者通過maven倉庫下載匯入，

二、代碼示例

 1. Java在PPT中創建SmartArt圖形

這里創建SmartArt形狀時，可在默認創建的形狀中添加內容，也可以自定義圖形節點來添加內容，

import com.spire.presentation.*;
import com.spire.presentation.diagrams.*;

public class SmartArt {
    public static void main(String[] args) throws Exception{
        //創建PPT檔案，獲取一張幻燈片（創建的空白PPT檔案，默認包含一張幻燈片）
        Presentation ppt = new Presentation();
        ISlide slide = ppt.getSlides().get(0);

        //創建SmartArt圖形1
        ISmartArt smartArt1 = slide.getShapes().appendSmartArt(50,50,200,200, SmartArtLayoutType.BASIC_CYCLE);//在幻燈片指定位置添加指定大小和布局型別的SmartArt圖形
        smartArt1.setColorStyle(SmartArtColorType.COLORFUL_ACCENT_COLORS_4_TO_5);//設定SmartArt圖形顏色型別
        smartArt1.setStyle(SmartArtStyleType.INTENCE_EFFECT);//設定SmartArt圖形樣式
        ISmartArtNode smartArtNode1 = smartArt1.getNodes().get(0);
        smartArtNode1.getTextFrame().setText("設計");//獲取默認節點，添加內容
        smartArt1.getNodes().get(1).getTextFrame().setText("模仿");
        smartArt1.getNodes().get(2).getTextFrame().setText("學習");
        smartArt1.getNodes().get(3).getTextFrame().setText("實踐");
        smartArt1.getNodes().get(4).getTextFrame().setText("創新");


        //創建SmartArt圖形2，自定義節點內容
        ISmartArt smartArt2 = slide.getShapes().appendSmartArt(400,200,200,200,SmartArtLayoutType.BASIC_RADIAL);
        smartArt2.setColorStyle(SmartArtColorType.DARK_2_OUTLINE);
        smartArt2.setStyle(SmartArtStyleType.MODERATE_EFFECT);
        //洗掉默認的節點（SmartArt中的圖形）
        for (Object a : smartArt2.getNodes()) {
            smartArt2.getNodes().removeNode((ISmartArtNode) a);
        }
        //添加一個母節點
        ISmartArtNode node2 = smartArt2.getNodes().addNode();
        //在母節點下添加三個子節點
        ISmartArtNode node2_1 = node2.getChildNodes().addNode();
        ISmartArtNode node2_2 = node2.getChildNodes().addNode();
        ISmartArtNode node2_3 = node2.getChildNodes().addNode();
        //在節點上設定文字及文字大小
        node2.getTextFrame().setText("設備");
        node2.getTextFrame().getTextRange().setFontHeight(14f);
        node2_1.getTextFrame().setText("機械");
        node2_1.getTextFrame().getTextRange().setFontHeight(12f);
        node2_2.getTextFrame().setText("電氣");
        node2_2.getTextFrame().getTextRange().setFontHeight(12f);
        node2_3.getTextFrame().setText("自動化");
        node2_3.getTextFrame().getTextRange().setFontHeight(12f);

        // 保存檔案
        ppt.saveToFile("AddSmartArt.pptx",FileFormat.PPTX_2013);
        ppt.dispose();
    }
}

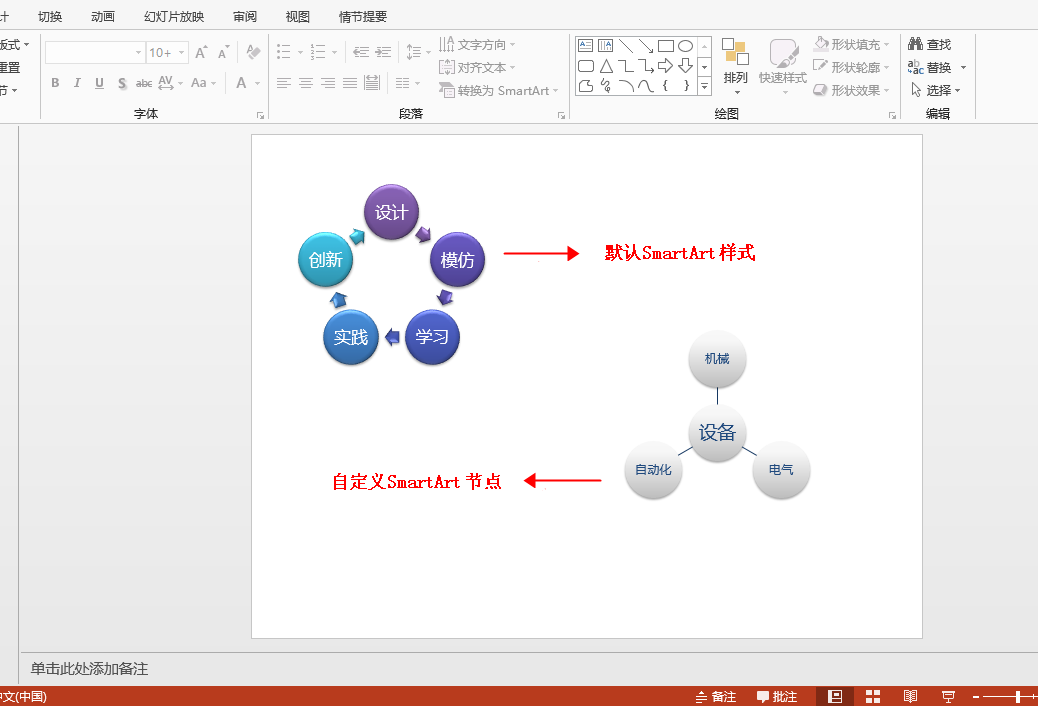

創建結果：

2. 讀取SmartArt中的文本

import com.spire.presentation.*;
import com.spire.presentation.diagrams.ISmartArt;

import java.io.BufferedWriter;
import java.io.File;
import java.io.FileWriter;

public class GetTextOfSmartArt {
    public static void main(String[] args) throws Exception{
        //創建實體，加載測驗檔案
        Presentation presentation = new Presentation();
        presentation.loadFromFile("AddSmartArt.pptx");

        //新建txt檔案，用于寫入提取出來的文本
        String result = "extractTextOfSmartArt.txt";
        File file=new File(result);
        if(file.exists()){
            file.delete();
        }
        file.createNewFile();
        FileWriter fw =new FileWriter(file,true);
        BufferedWriter bw =new BufferedWriter(fw);

        //遍歷所有幻燈片并獲取SmartArt圖形.
        for (int i = 0; i < presentation.getSlides().getCount(); i++)
        {
            for (int j = 0; j < presentation.getSlides().get(i).getShapes().getCount(); j++)
            {
                if (presentation.getSlides().get(i).getShapes().get(j) instanceof ISmartArt)
                {
                    ISmartArt smartArt = (ISmartArt)presentation.getSlides().get(i).getShapes().get(j);

                    //提取SmartArt中的文本，寫入txt
                    for (int k = 0; k < smartArt.getNodes().getCount(); k++)
                    {
                        bw.write(smartArt.getNodes().get(k).getTextFrame().getText() + "\r\n");
                    }
                }
            }
        }
        bw.flush();
        bw.close();
        fw.close();
    }
}

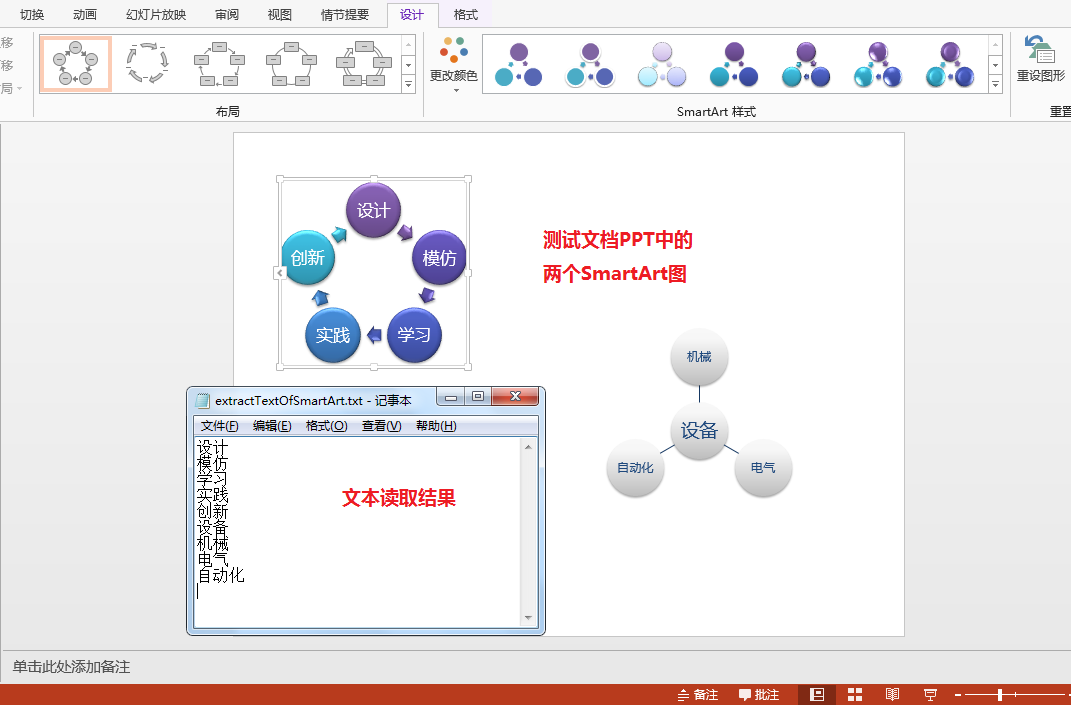

文本提取結果：

（完）
