大師匈說重點 電源協商！！！！！
這部分大師匈分倆部分，今天講一下基本的協商邏輯，有學習這塊內容的同學或者在快充領域的同志們也都見到過，使用某公司的協議分析工具，但是那么抓包工具略顯捉急，有點貴，而且不支持PD3.0，
回到正題，大師匈一直在講，PD最重要的就是電源協商，前面講的都是鋪墊，基礎知識，現在是真正需要利用前面的基礎進行電源協商溝通，
策略實作機制：
策略層就是一個個狀態機，有看過PD手冊的同學知道，第八章8.3.3的名字就是State Diagram（狀態機），狀態機就是每一個步驟都有一個狀態，執行哪一個操作要根據狀態來看的，有著嚴謹的邏輯，必須在某一個狀態下才能去做某一個操作，百度有很多的狀態機解釋，

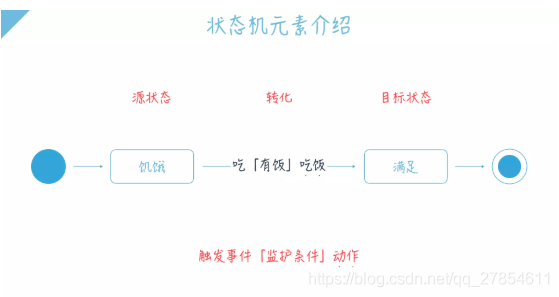

上圖就是一個簡單的狀態機，在饑渴的狀態下，會使得人去吃飯，那么就是這個狀態觸發了這個動作，最后達到一個吃飽的狀態，
那么PD的策略狀態機也是差不多的概念，在某一個狀態下會觸發一個動作，然后到達另一個狀態，然后再去觸發下一個狀態，比上圖看到的多一些而已，
電源協商的協議溝通！！！！
PD協議策略的實作有賴于協議層，也有賴于時間限制，某一動作必須在一定時間內完成，保證能夠source端能夠及時回應sink端的需求，以及保證PD協議軟體的正常執行，穩定性，不會卡死在某一個中間狀態，
關于PD的時間這一塊我會講在內容里面穿插著講，但是大家一定要知道時間很重要！！！！但是也要了解，PD標準對時間的要求都是毫秒級的，大多比較寬松， 但是這不意味著我們實際的軟體也很寬松，因為兼容性，

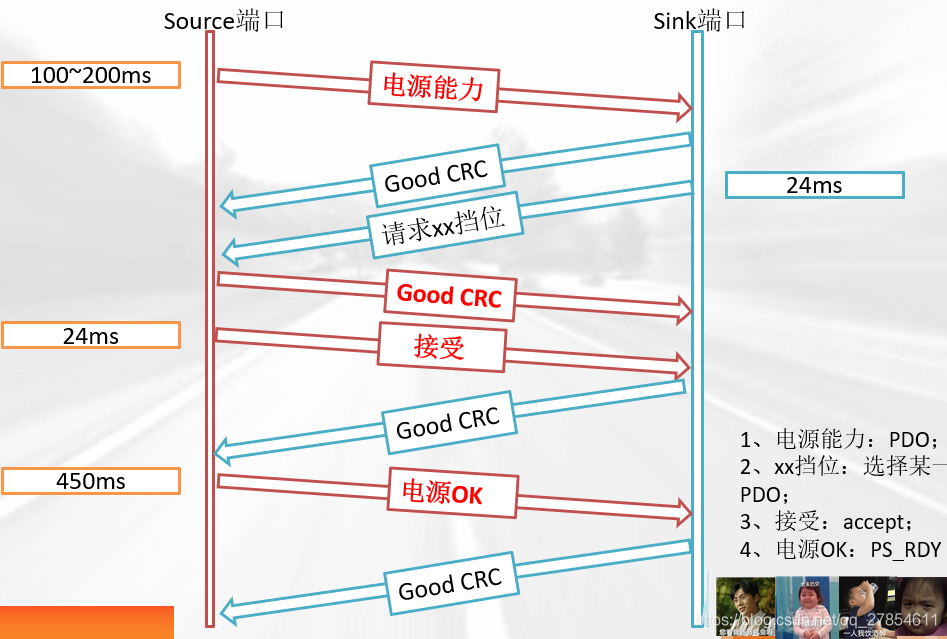

下面上圖
上圖是一個最簡單的溝通流程，
1、source端發起一個廣播source cap（150ms廣播一次，知道收到goodcrc）
2、sink端收到并請求某一檔位的電源，以及電流要求，（收到source cap的24ms內）
3、source端評估是否接受，接受就回復接受accept，這個也是需要在24ms內去回復的
4、 如果source端接受，那么此時source端應該開始準備這個檔位的電源，
5、當電源準備完成的時候，發出ps_ready協議，表示準備妥當，可以開始抽電了，這個需要在450ms內，
上面就是最基本的一個溝通程序，以及上述的時間都是標準值，標準內的時間有一個范圍，我在里面去了中間值或者邊界值給大家講解，比如150ms的這個時間，標準內應該是100~200ms都可以，
以上是大師匈今天的內容，下一期會按照標準檔案說明，會比較復雜一些，以及上述內容如果哪里不嚴謹或者錯誤，請大家私信，
