Digilent FPGA開發板的Boards file的添加——以Eclypse-Z7為例
- 背景
- 軟硬體平臺
- 添加Eclypse-Z7的board file
- 參考相關
背景
最近剛開始使用 Digilent 的 Eclypse-Z7 開發板，為了更加方便的使用與配置開發板，Digilent為我們準備好了Eclypse-Z7的boards file，匯入到vivado后我們新建工程可以通過選擇Eclypse-Z7板子來新建基礎工程.
boards file包含Vivado IP Integrator用于支持Digilent系統板的檔案，它們包括板卡介面，可連接到這些介面的IP的預設配置以及將這些介面的引腳連接到物理FPGA引腳所需的約束，
非Zynq板卡還包括Memory Interface Generator（MIG）專案檔案，可用于配置Xilinx MIG IP與Microblaze系統一起使用，
軟硬體平臺
作業系統：windows10
軟體平臺：vivado2019.1 SDK開發套件
硬體平臺：Digilent Eclypse-Z7 zmod開發套件
添加Eclypse-Z7的board file
添加方法如下：
①下載vivado-boards Github存盤庫，

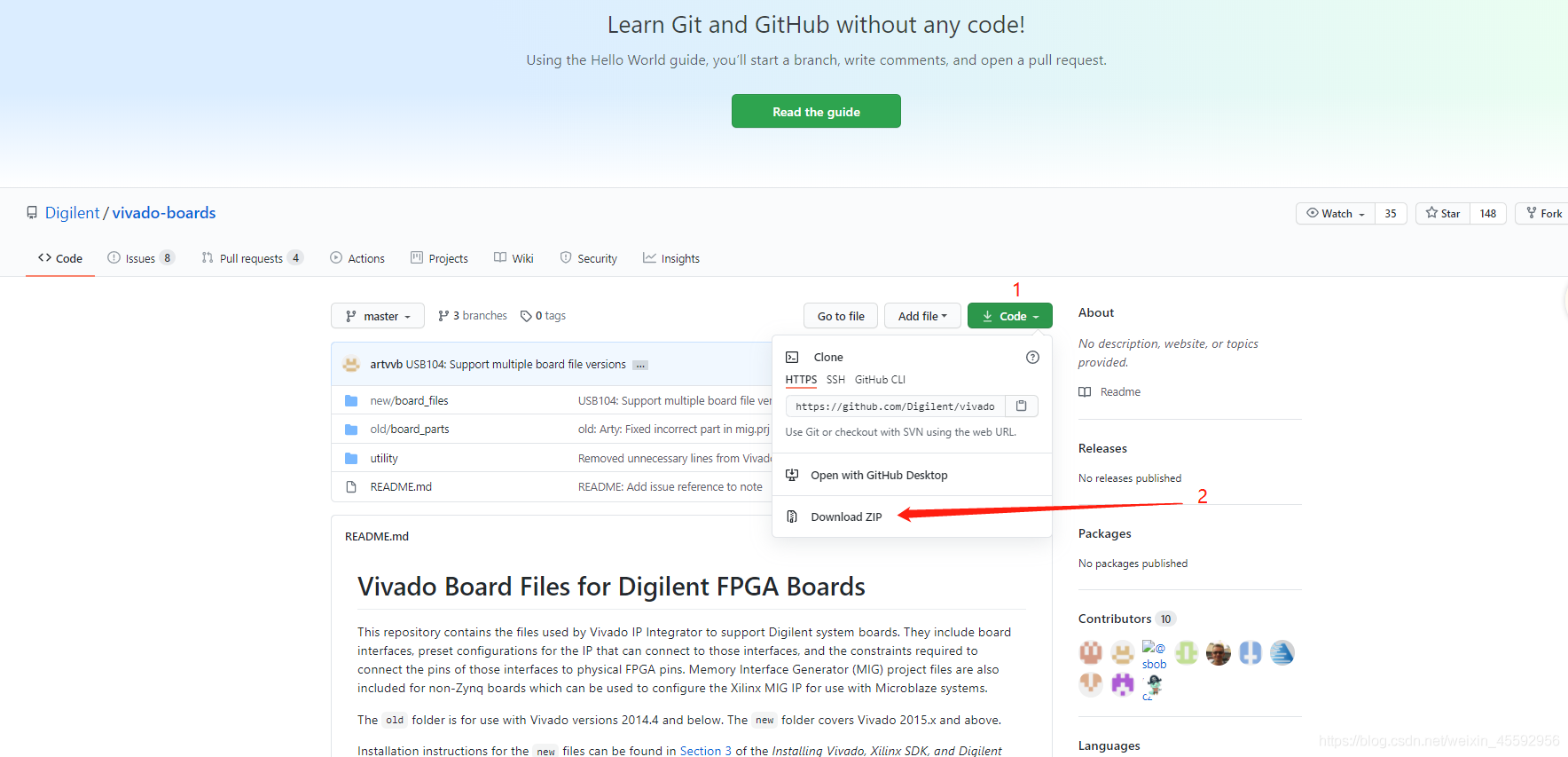

點擊: Digilent/vivado-boards看到下圖界面，點擊Code > 點擊Download ZIP，下載結束后可得到vivado-boards-master.zip，

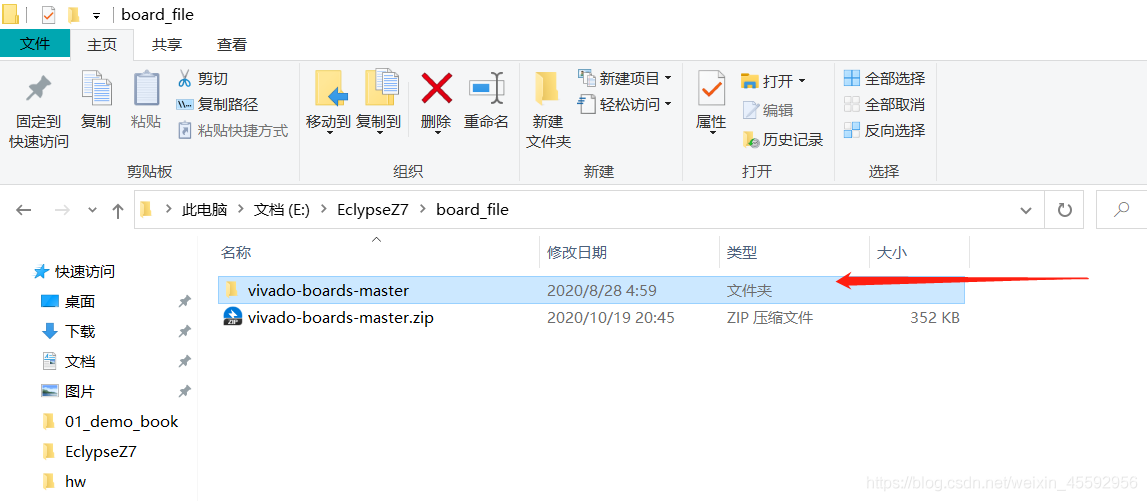

②解壓得到vivado-boards-master檔案夾，

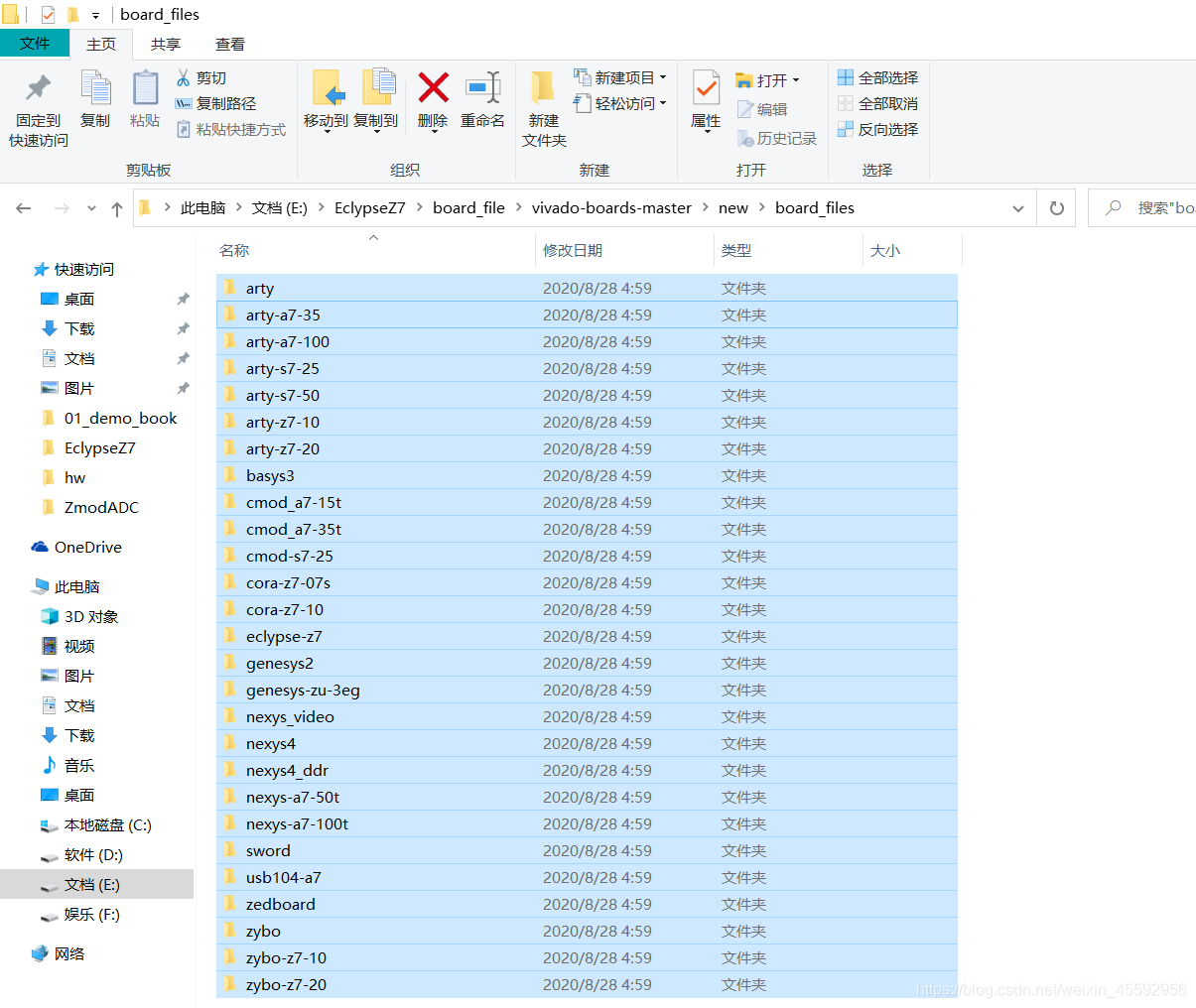

③進入到vivado-boards-master檔案夾下的“new / board_files”目錄，選擇此目錄中的所有檔案夾并復制它們，，
注意：當你安裝Vivado2014.4或更早版本時，請使用在“ old / board_files”中執行上述操作，

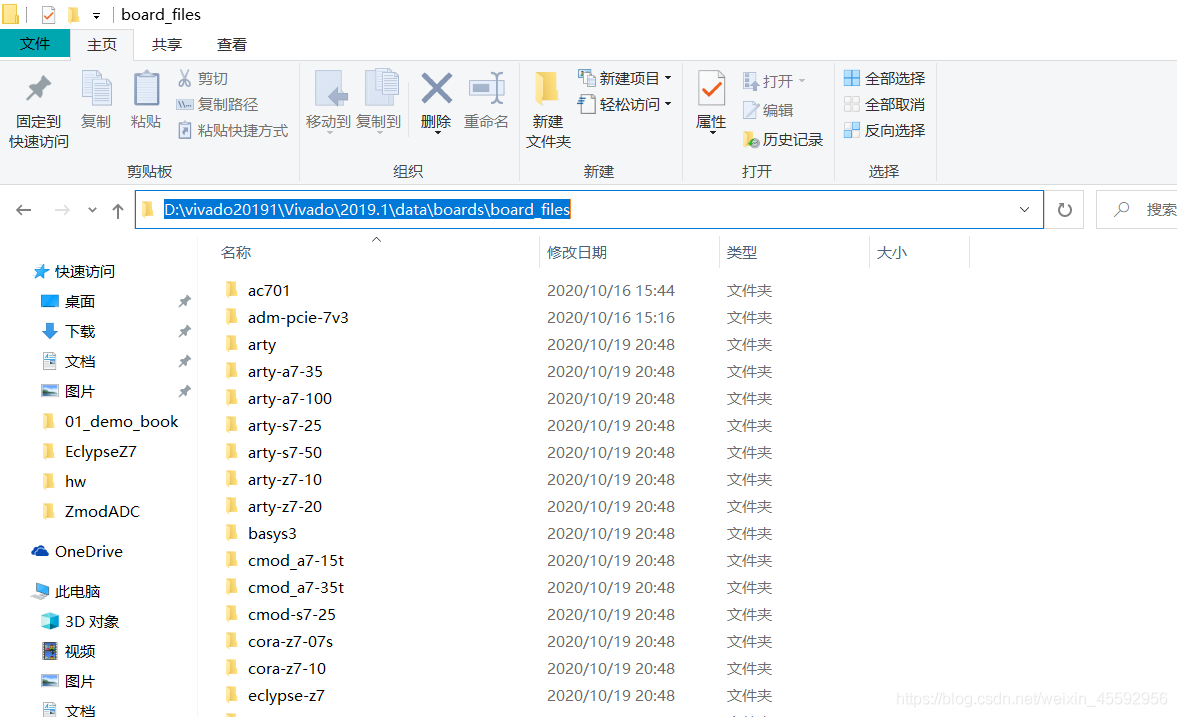

放到你安裝vivado的目錄的boards_files目錄下，如我自己的是：D:\vivado20191\Vivado\2019.1\data\boards\board_files
④測驗板子檔案安裝是否成功，

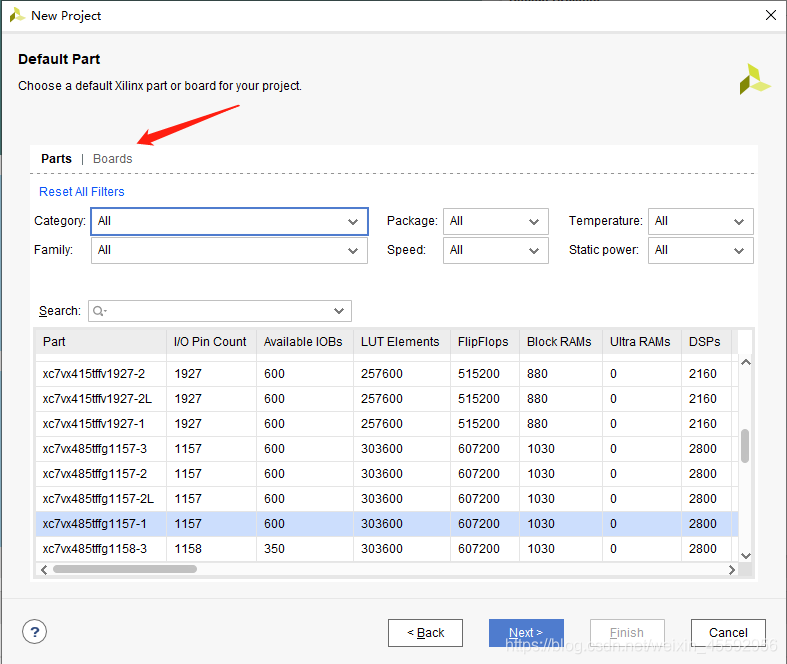

打開vivado新建一個工程，執行到如下界面，點擊Boards，

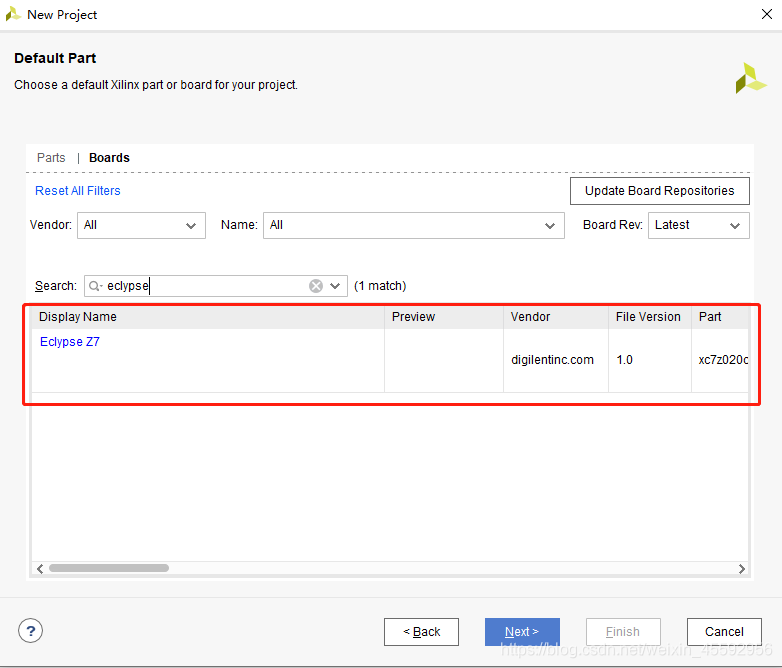

能看到有Eclypse-Z7即說明boards file安裝成功，
點擊Next，

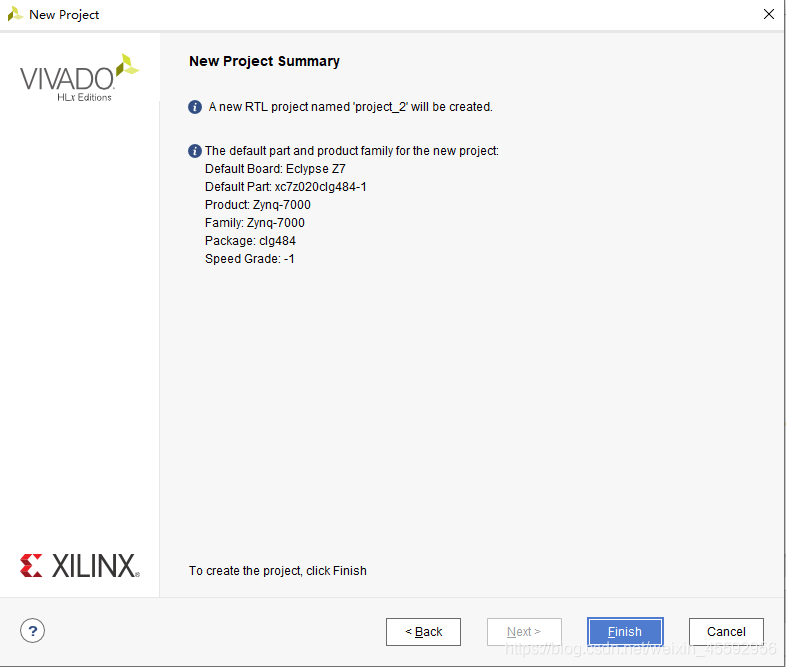

點擊Finish，即可完成基礎工程的創建，
參考相關
1.安裝Vivado，Xilinx SDK和Digilent Board檔案
鏈接: https://reference.digilentinc.com/vivado/installing-vivado/start
