怎么跟你說 Service的出現，就是解決ip不固定的問題，怎么解決呢？聽小劉慢慢道來

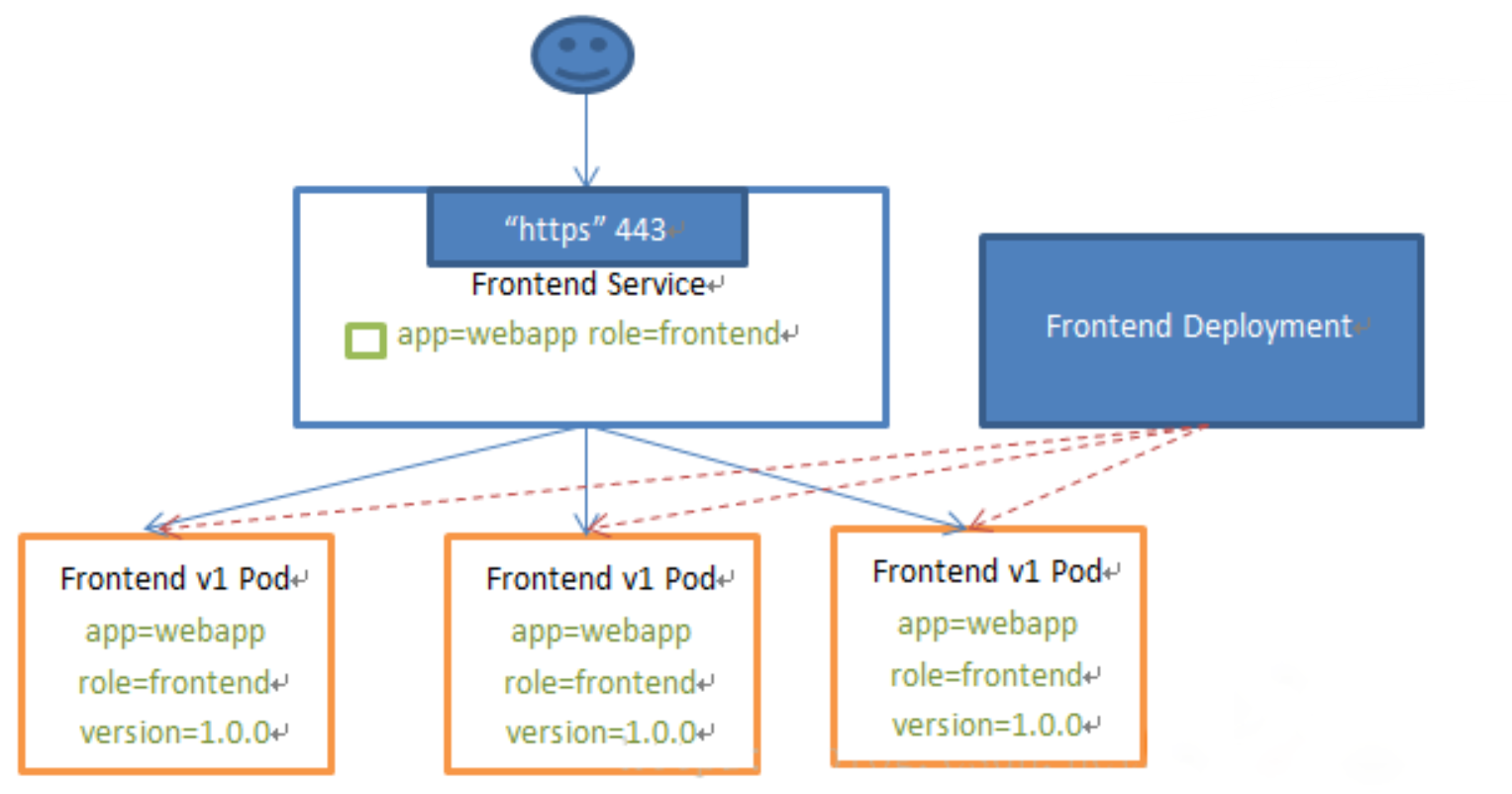

當Pod宕機后重新生成時，其IP等狀態資訊可能會變動，Service會根據Pod的Label對這些狀態資訊進行監控和變更，保證上游服務不受Pod的變動而影響，

一、Service 簡介

1.1 Service 概念

Kubernetes Service定義了這樣一種抽象： Service是一種可以訪問 Pod邏輯分組的策略， Service通常是通過 Label Selector訪問 Pod組，

Service能夠提供負載均衡的能力，但是在使用上有以下限制：只提供 4 層負載均衡能力，而沒有 7 層功能，但有時我們可能需要更多的匹配規則來轉發請求，這點上 4 層負載均衡是不支持的

s 1.2 Service 型別

Service在 K8s中有以下四種型別：

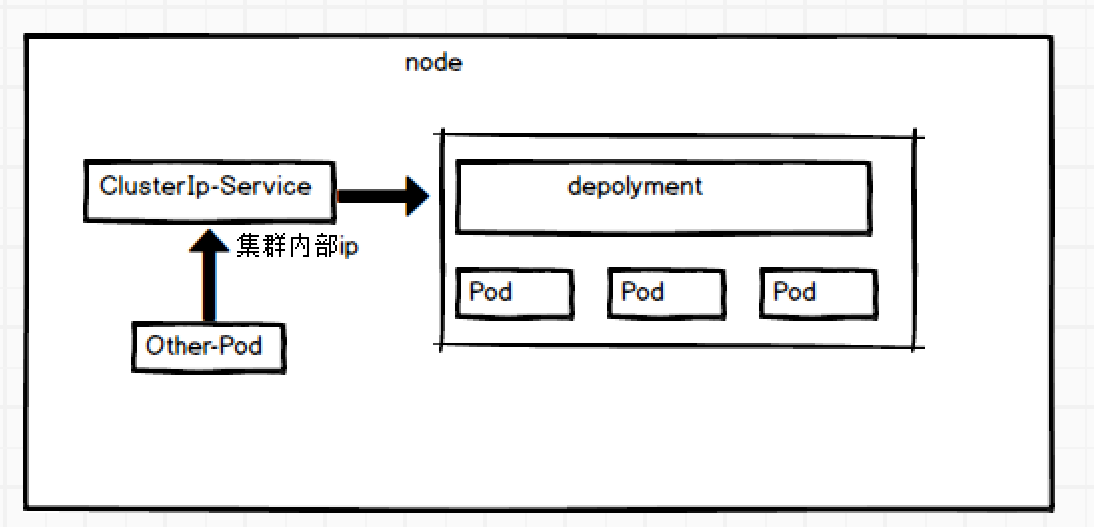

① ClusterIp

默認型別，自動分配一個僅 Cluster內部可以訪問的虛擬 IP

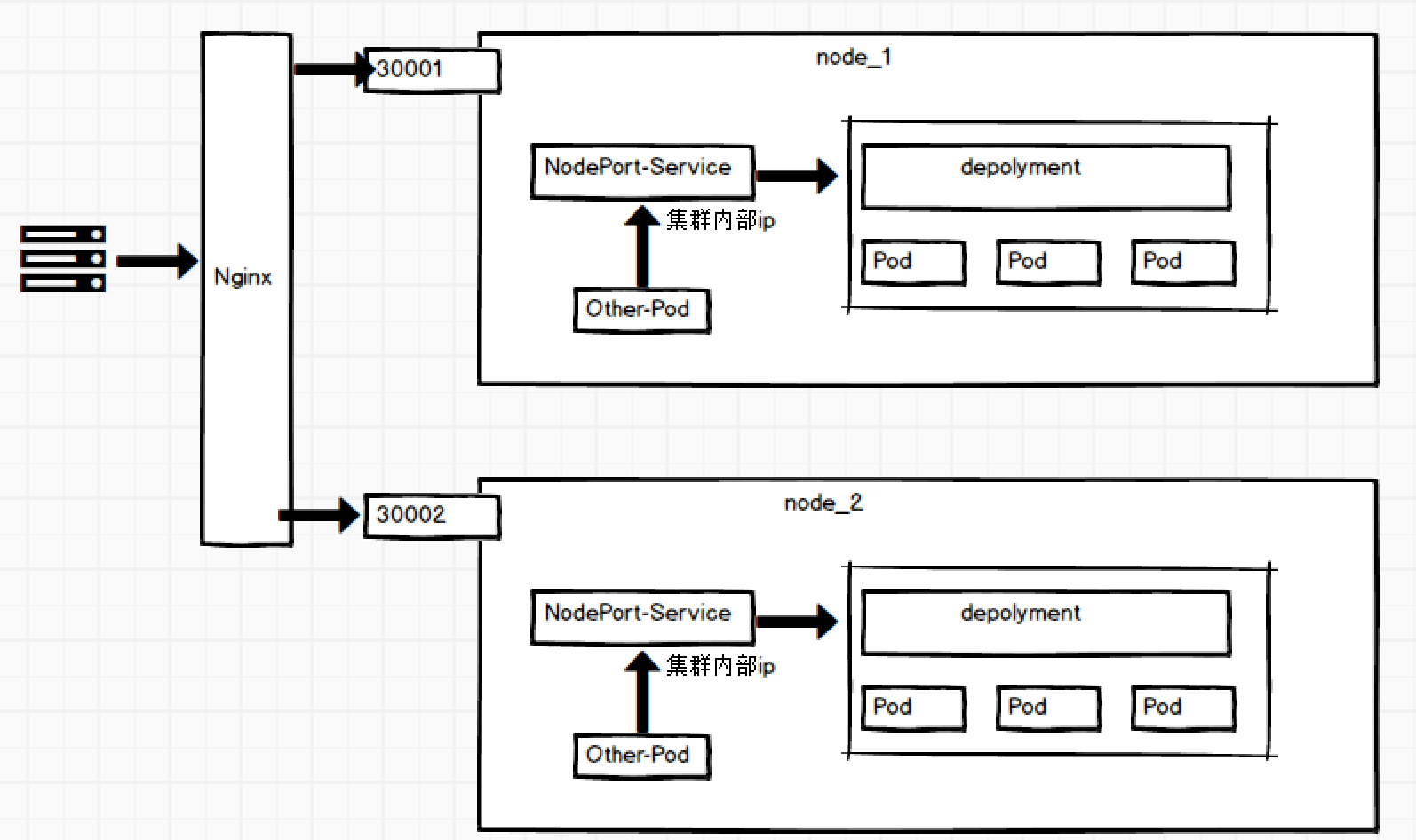

② NodePort

在 ClusterIP基礎上為 Service在每臺機器上系結一個埠，這樣就可以通過 : NodePort來訪問該服務，

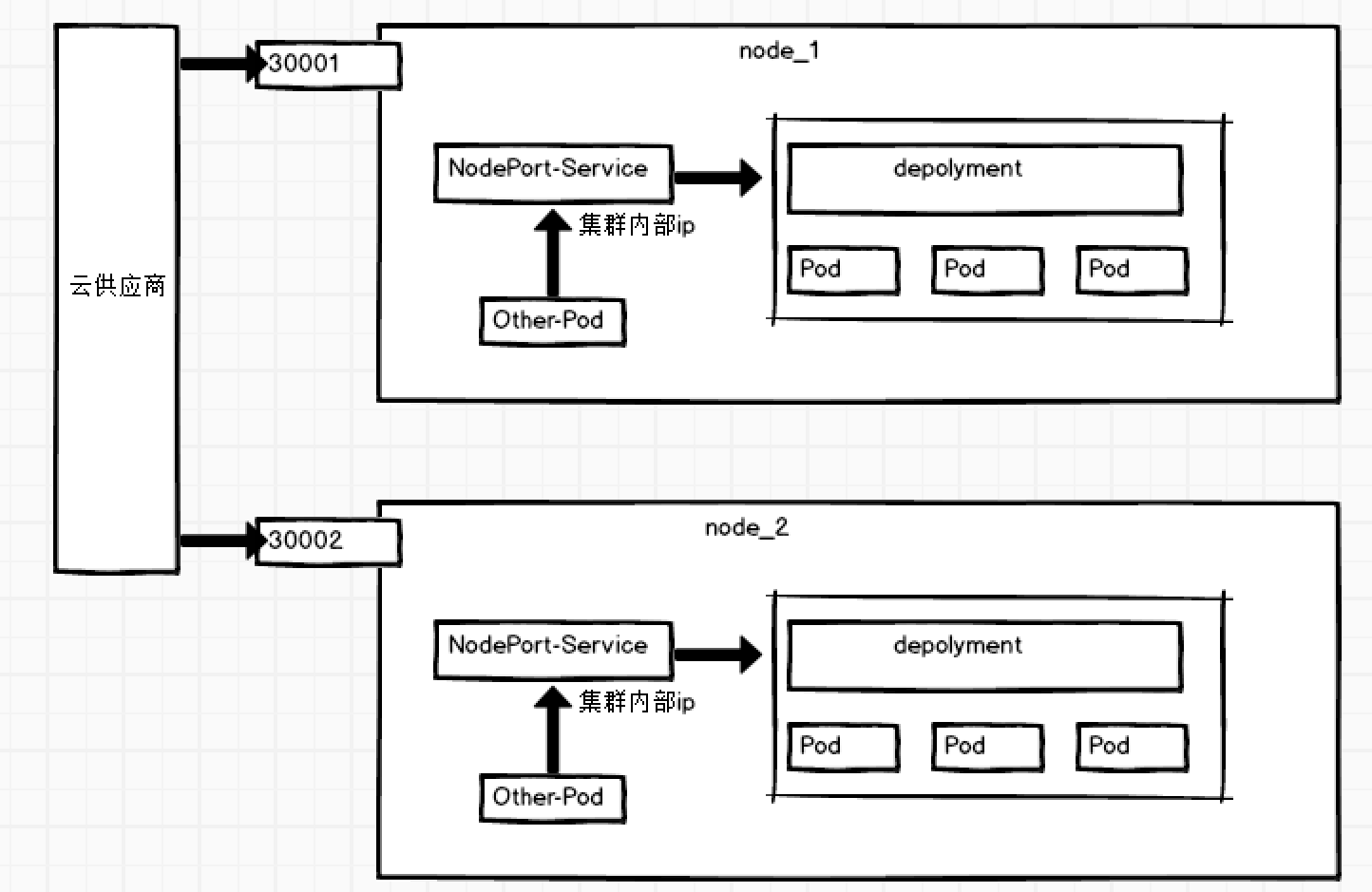

③ LoadBalancer

在 NodePort的基礎上，借助 Cloud Provider創建一個外部負載均衡器，并將請求轉發到 NodePort

④ ExternalName

把集群外部的服務引入到集群內部來，在集群內部直接使用，沒有任何型別代理被創建，這只有 Kubernetes 1.7或更高版本的 kube-dns才支持，

1.3 Service 基礎導論

客戶端訪問節點時通過 iptables實作的
iptables規則是通過 kube-proxy寫入的
apiserver通過監控 kube-proxy去進行對服務和端點的監控
kube-proxy通過 pod的標簽（ lables）去判斷這個斷點資訊是否寫入到 Endpoints里

二、代理

2.1 VIP 和 Service 代理

在 Kubernetes集群中，每個 Node運行一個 kube-proxy行程， kube-proxy負責為 Service實作了一種 VIP（虛擬 IP）的形式，而不是 ExternalName的形式，在 Kubernetes v1.0版本，代理完全在 userspace，在 Kubernetes v1.1版本，新增了 iptables代理，但并不是默認的運行模式，從 Kubernetes v1.2起，默認就是 iptables代理，在 Kubernetes v1.8.0-beta.0中，添加了 ipvs代理，

在 Kubernetes 1.14版本開始默認使用 ipvs代理，

在 Kubernetes v1.0版本， Service是 4 層（ TCP/ UDP over IP）概念，在 Kubernetes v1.1版本，新增了 Ingress API（ beta版），用來表示 7 層（ HTTP）服務

為何不使用 round-robin DNS？

DNS會在很多的客戶端里進行快取，很多服務在訪問 DNS進行域名決議完成、得到地址后不會對 DNS的決議進行清除快取的操作，所以一旦有他的地址資訊后，不管訪問幾次還是原來的地址資訊，導致負載均衡無效

2.2 代理模式分類

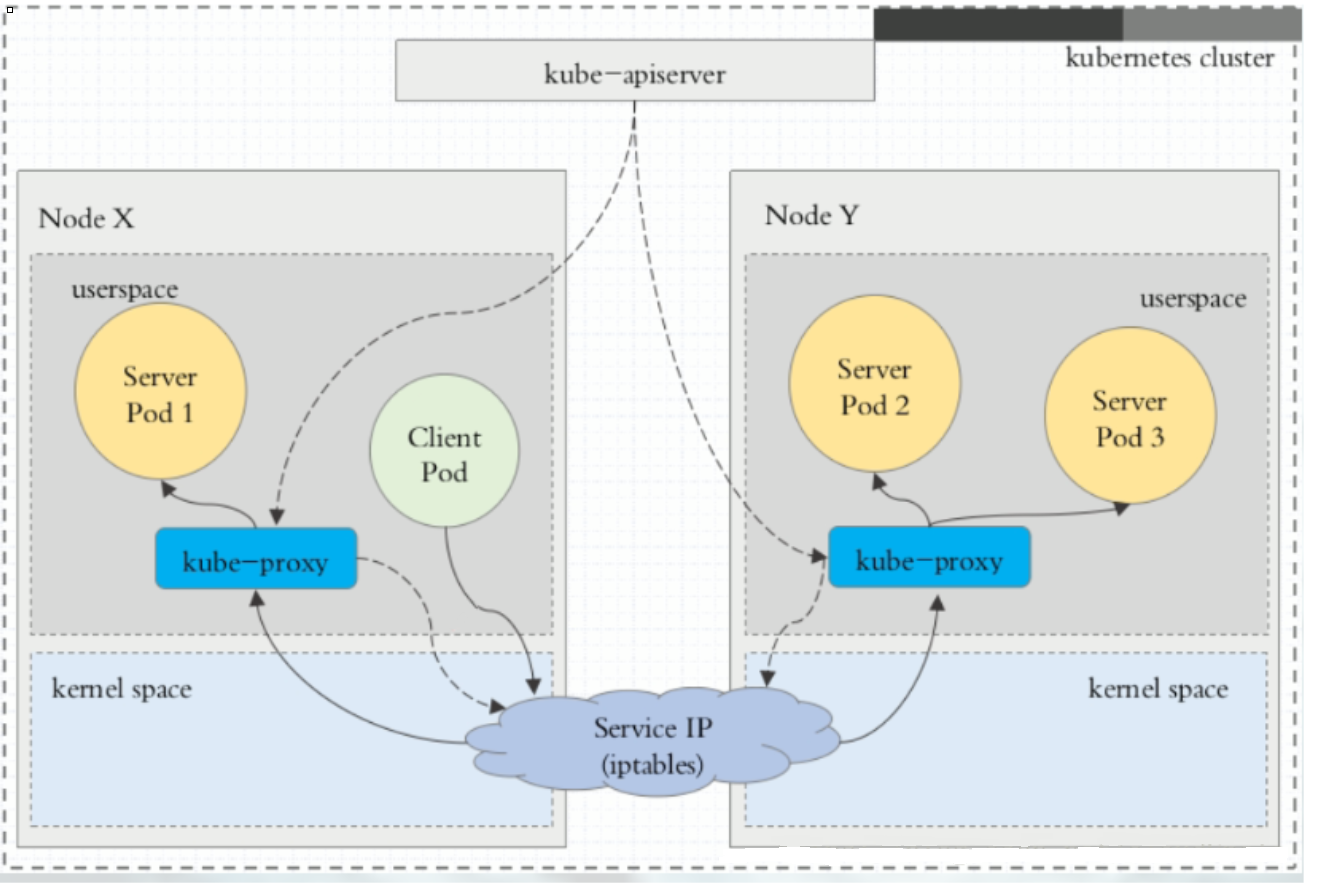

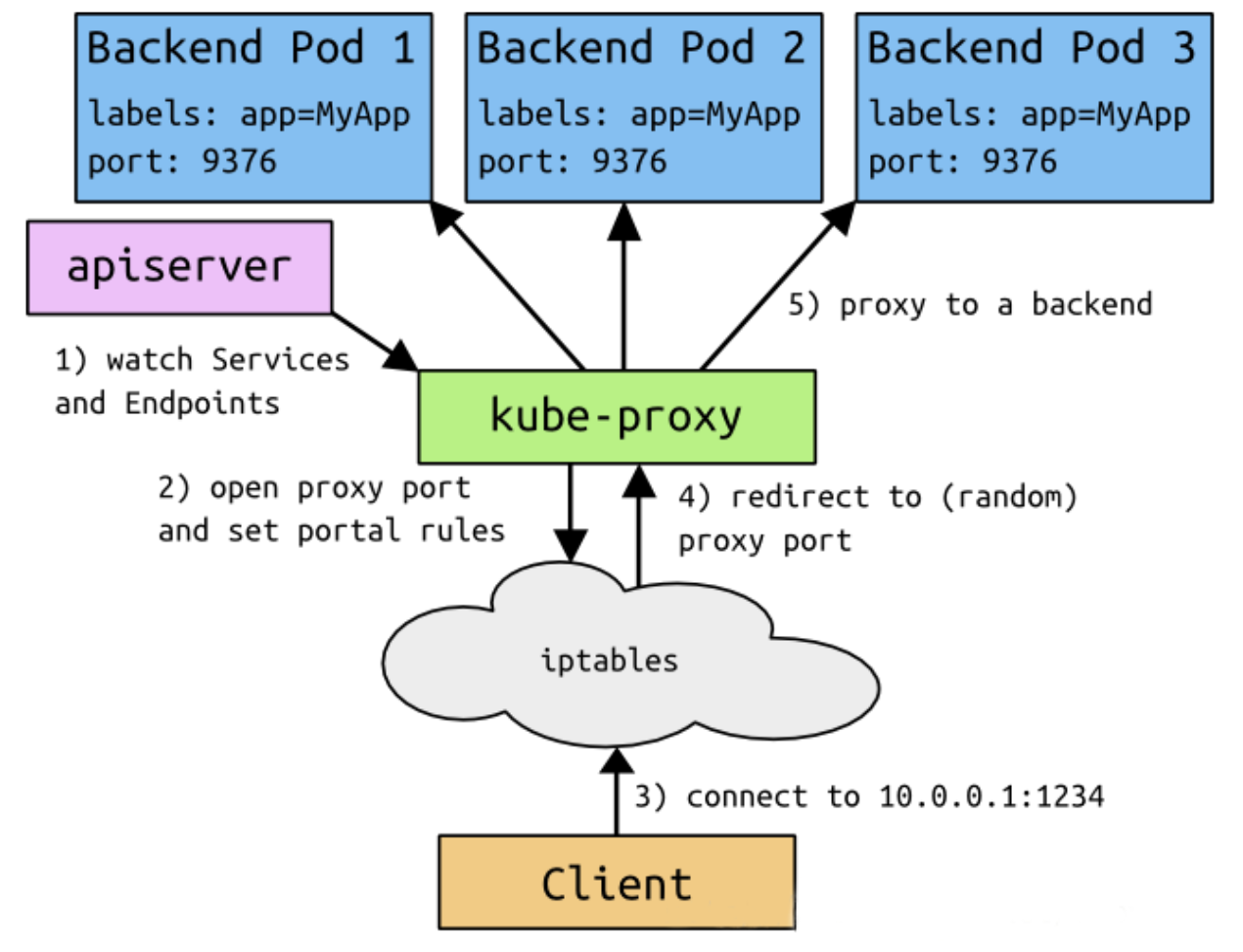

① userspace 代理模式

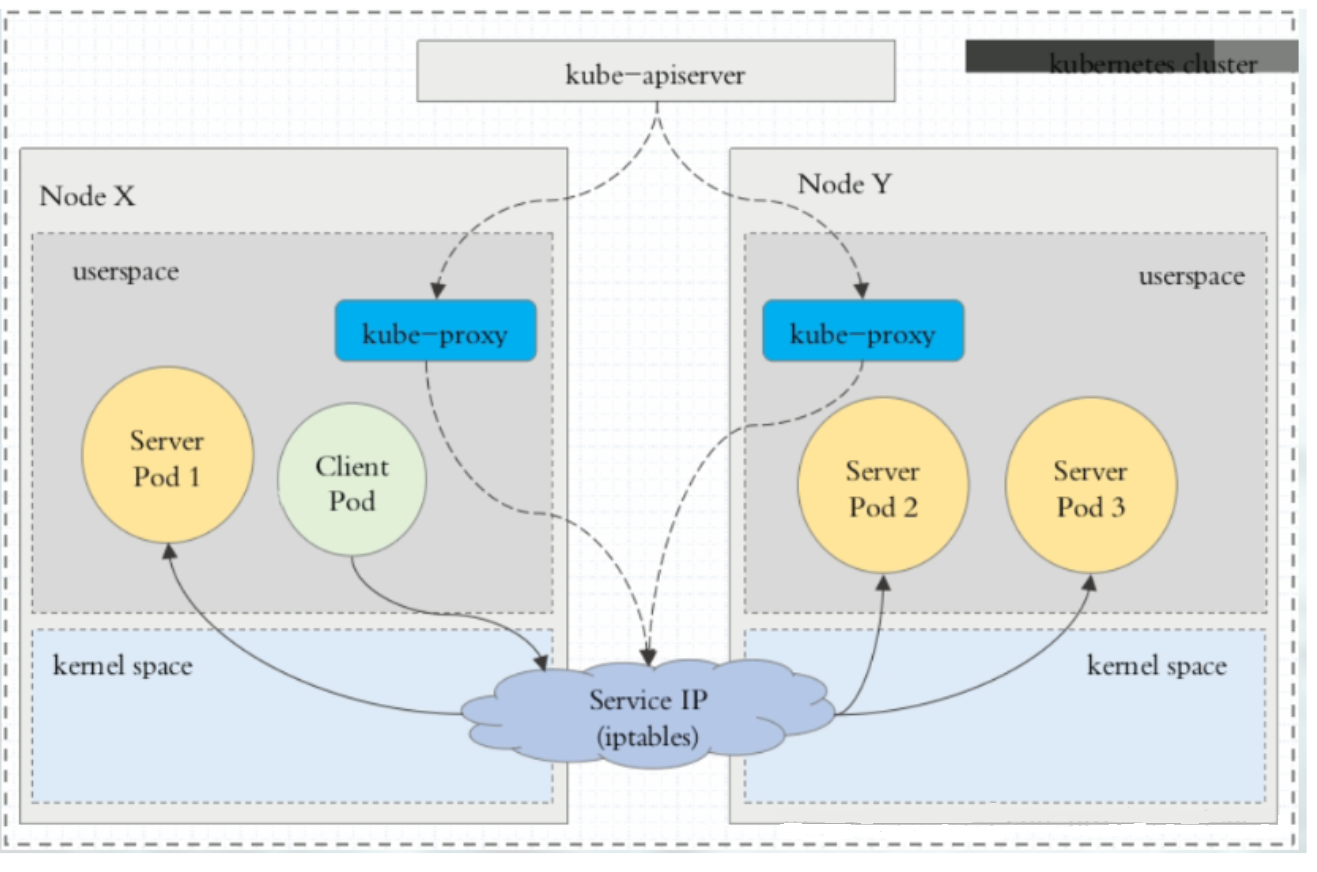

② iptables 代理模式

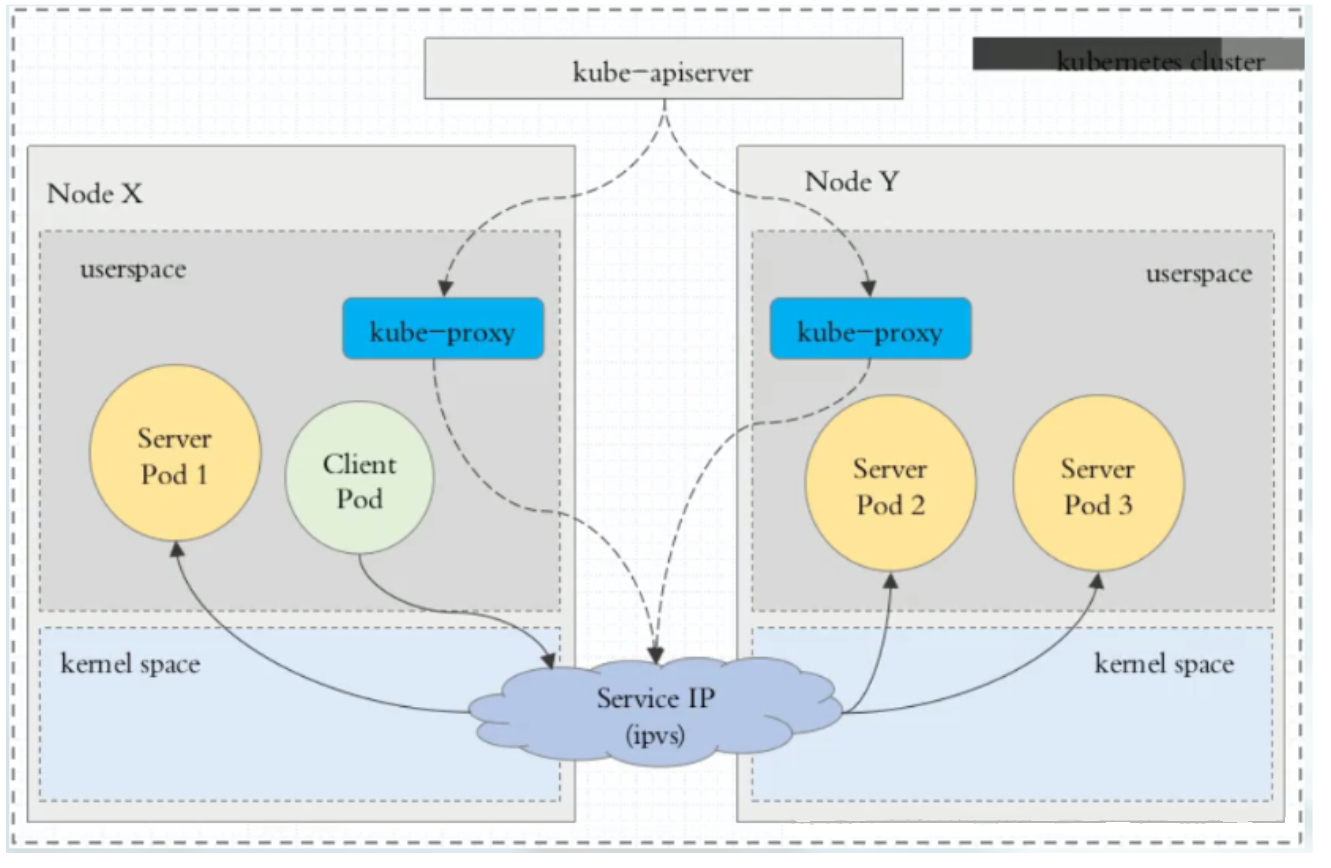

③ ipvs 代理模式

ipvs代理模式中 kube-proxy會監視 Kubernetes Service物件和 Endpoints，呼叫 netlink介面以相應地創建 ipvs規則并定期與 Kubernetes Service物件和 Endpoints物件同步 ipvs規則，以確保 ipvs狀態與期望一致，訪問服務時，流量將被重定向到其中一個后端 Pod，

與 iptables類似， ipvs于 netfilter的 hook功能，但使用哈希表作為底層資料結構并在內核空間中作業，這意味著 ipvs可以更快地重定向流量，并且在同步代理規則時具有更好的性能，此外， ipvs為負載均衡演算法提供了更多選項，例如：

rr：輪詢調度
lc：最小連接數
dh：目標哈希
sh：源哈希
sed：最短期望延遲
nq：不排隊調度

三、Service 使用

3.1 ClusterIp

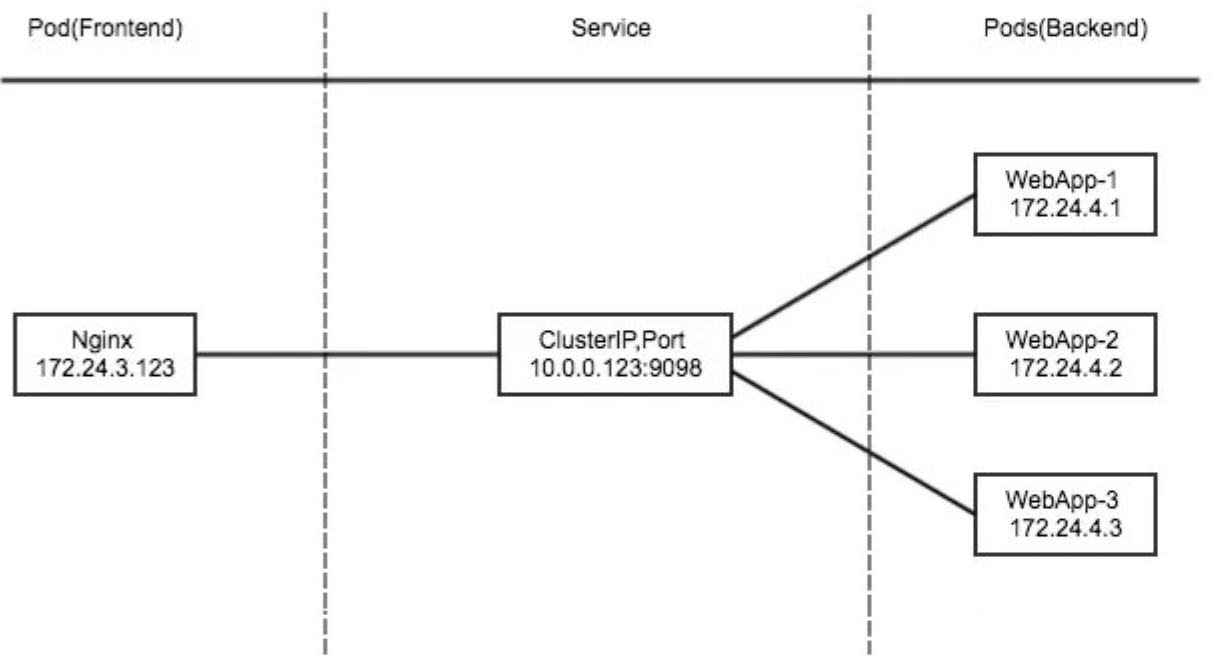

ClusterIP主要在每個 node節點使用 iptables，將發向 ClusterIP對應埠的資料，轉發到 kube-proxy中，然后 kube-proxy自己內部實作有負載均衡的方法，并可以查詢到這個 service下對應 pod的地址和埠，進而把資料轉發給對應的 pod的地址和埠，

為了實作圖上的功能，主要需要以下幾個組件的協同作業：

apiserver：用戶通過 kubectl命令向 apiserver發送創建 service的命令， apiserver接收到請求后將資料存盤到 etcd中
kube-proxy： Kubernetes的每個節點中都有一個叫做 kube-porxy的行程，這個行程負責感知 service、 pod的變化，并將變化的資訊寫入本地的 iptables規則中
iptables：使用 NAT等技術將 virtualIP的流量轉至 endpoint中

創建 myapp-deploy.yaml檔案

apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp-deploy
  namespace: default
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
      release: stabel
  template:
    metadata:
      labels:
        app: myapp
        release: stabel
        env: test
    spec:
      containers:
      - name: myapp
        image: wangyanglinux/myapp:v2
        imagePullPolicy: IfNotPresent
        ports:
        - name: http
          containerPort: 80

創建 Service資訊：

apiVersion: v1
kind: Service
metadata:
  name: myapp
  namespace: default
spec:
  type: ClusterIP
  selector:
    app: myapp
    release: stabel
  ports:
  - name: http
    port: 80
    targetPort: 80

執行命令：


[root@master service]
deployment.apps/myapp-deploy created
[root@master service]
NAME                            READY   STATUS    RESTARTS   AGE     IP            NODE      NOMINATED NODE   READINESS GATES
myapp-deploy-6cc7c66999-5n2dj   1/1     Running   0          16s     10.244.1.26   worker1   <none>           <none>
myapp-deploy-6cc7c66999-dfgqb   1/1     Running   0          16s     10.244.1.27   worker1   <none>           <none>
myapp-deploy-6cc7c66999-wz6zk   1/1     Running   0          16s     10.244.2.30   worker2   <none>           <none>

[root@master service]
Hello MyApp | Version: v2 | <a href="https://www.cnblogs.com/spiritmark/archive/2020/10/22/hostname.html">Pod Name</a>

[root@master service]
service/myapp created
[root@master service]
NAME         TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)   AGE
myapp        ClusterIP   10.104.96.7      <none>        80/TCP    8s

[root@master service]
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.104.96.7:80 rr
  -> 10.244.1.26:80               Masq    1      0          0
  -> 10.244.1.27:80               Masq    1      0          1
  -> 10.244.2.30:80               Masq    1      0          1

[root@master service]
myapp-deploy-6cc7c66999-5n2dj
[root@master service]
myapp-deploy-6cc7c66999-wz6zk
[root@master service]
myapp-deploy-6cc7c66999-dfgqb
[root@master service]
myapp-deploy-6cc7c66999-5n2dj

3.2 Handless Service

有時不需要或不想要負載均衡，以及單獨的 Service IP，遇到這種情況，可以通過指定 spec.clusterIP的值為 None來創建 Headless Service ，這類 Service并不會分配 Cluster IP， kube-proxy不會處理它們，而且平臺也不會為它們進行負載均衡和路由，

[root@master service]

apiVersion: v1
kind: Service
metadata:
  name: myapp-headless
  namespace: default
spec:
  selector:
    app: myapp
  clusterIP: "None"
  ports:
  - port: 80
	targetPort: 80

[root@master service]

3.3 NodePort

NodePort的原理在于在 Node上開了一個埠，將向該埠的流量匯入到 kube-proxy，然后由 kube-proxy進一步到給對應的 pod，

創建 Service資訊：

apiVersion: v1
kind: Service
metadata:
  name: myapp
  namespace: default
spec:
  type: NodePort
  selector:
    app: myapp
    release: stabel
  ports:
  - name: http
    port: 80
    targetPort: 80

執行命令：


[root@master service]
service/myapp configured
[root@master service]
NAME         TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE
myapp        NodePort    10.104.96.7      <none>        80:30333/TCP   46m

[root@master service]
tcp6       0      0 :::30333                :::*                    LISTEN      3459/kube-proxy

C:\Users\MrHu>curl 192.168.182.100:30333/hostname.html
myapp-deploy-6cc7c66999-5n2dj

3.4 LoadBalancer

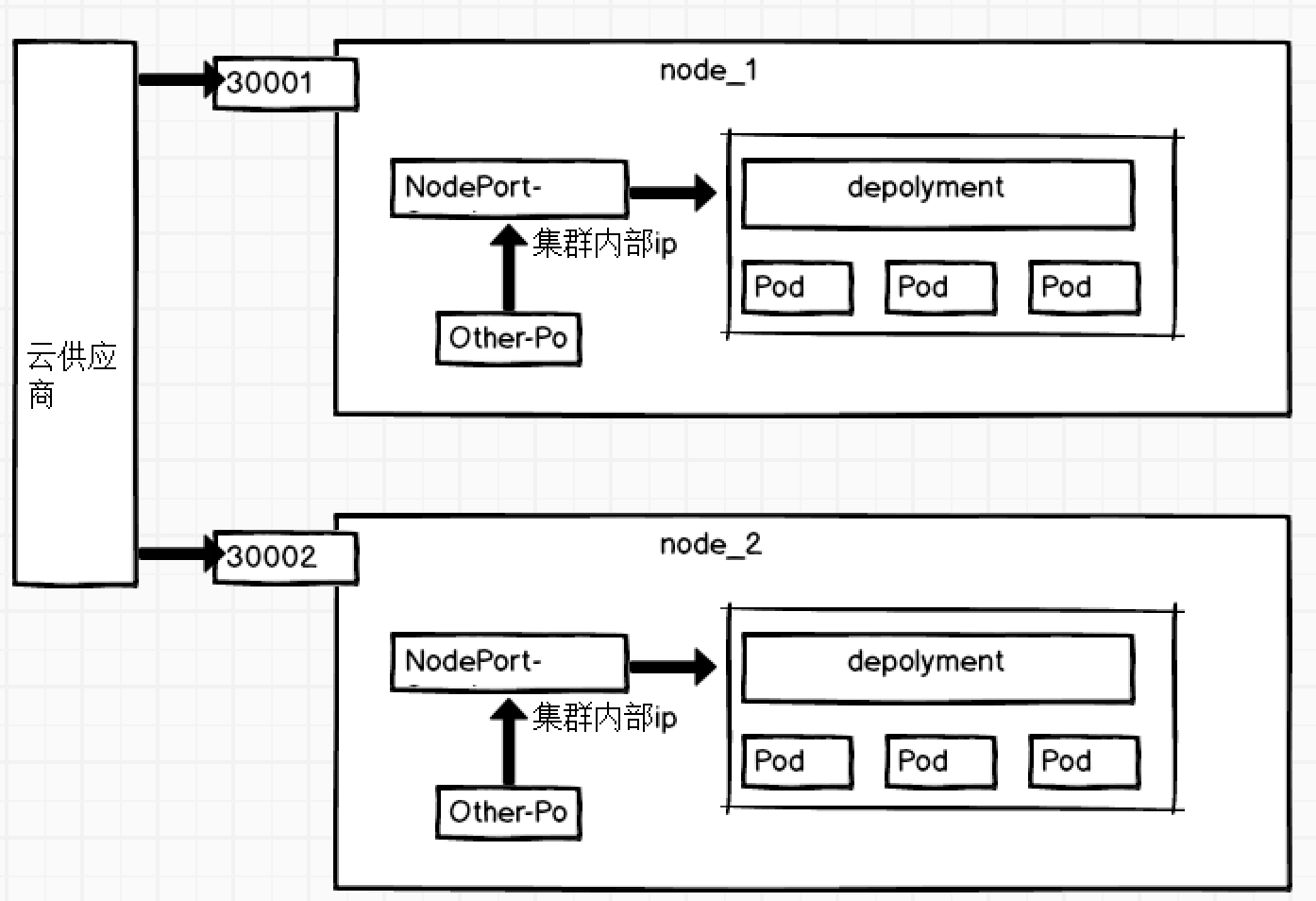

LoadBalancer和 NodePort其實是同一種方式，區別在于 LoadBalancer比 NodePort多了一步，就是可以呼叫 Cloud provider去創建 LB來向節點導流，

3.5 ExternalName

這種型別的 Service通過回傳 CNAME和它的值，可以將服務映射到 externalName欄位的內容( 例： hub.hc.com )， ExternalName Service是 Service的特例，它沒有 selector，也沒有定義任何的埠和 Endpoint，相反的，對于運行在集群外部的服務，它通過回傳該外部服務的別名這種方式來提供服務，

kind: Service
apiVersion: v1
metadata:
  name: my-service-1
  namespace: default
spec:
  type: ExternalName
  externalName: hub.hc.com

當查詢主機 my-service.defalut.svc.cluster.local時，集群的 DNS服務將回傳一個值 hub.hc.com的 CNAME記錄，訪問這個服務的作業方式和其他的相同，唯一不同的是重定向發生在 DNS層，而且不會進行代理或轉發，

四、Ingress

4.1 Ingress 簡介

Service只支持4層負載均衡，而Ingress有7層功能

Nginx可以通過虛擬主機域名區分不同的服務，而每個服務通過 upstream進行定義不同的負載均衡池，再加上 location進行負載均衡的反向代理，在日常使用中只需要修改 nginx.conf即可實作，但是在 K8S中又該如何實作這種方式調度呢？

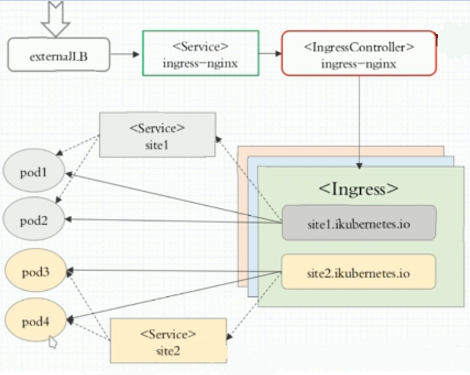

K8S引入了 ingress自動進行服務的調度， ingress包含兩大組件： ingress controller和 ingress，

ingress：修改 Nginx配置操作被抽象成了 ingress物件，
ingress controller： ingress controller通過與 kubernetes API互動，動態的去感知進集群中 Ingress規則變化，然后讀取它，然后讀取它，按照它自己的模板生成一段 nginx配置，再寫到 nginx Pod中，最后 reload以下，作業流程如下圖：

Ingress 的安裝

① 下載 Ingress鏡像：

[root@master ingress]
REPOSITORY                                                       TAG                 IMAGE ID            CREATED             SIZE

quay.io/kubernetes-ingress-controller/nginx-ingress-controller   0.25.0              02149b6f439f        13 months ago       508MB

② 拷貝組態檔 mandatory.yaml、 service-nodeport.yaml，位置參考 https://github.com/kubernetes/ingress-nginx/tree/nginx-0.25.0/deploy/static，

③ 部署 ingress-controller對外提供服務：


[root@master ingress]

[root@master ingress]
NAME                                        READY   STATUS    RESTARTS   AGE
nginx-ingress-controller-7995bd9c47-kldqr   1/1     Running   0          13h

④ 給 ingress-controller建立一個 servcie，接收集群外部流量


[root@master ingress]

[root@master ingress]
NAME            TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.106.6.160   <none>        80:31347/TCP,443:32445/TCP   13h

4.2 Ingress HTTP 代理訪問

創建 deployment和 svc

[root@master ingress]
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: nginx-dm
spec:
  replicas: 2
  template:
    metadata:
      labels:
        name: nginx
    spec:
      containers:
        - name: nginx
          image: wangyanglinux/myapp:v1
          imagePullPolicy: IfNotPresent
          ports:
            - containerPort: 80

---
apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
spec:
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP
  selector:
    name: nginx

[root@master ingress]

[root@master ingress]
NAME                        READY   STATUS    RESTARTS   AGE
nginx-dm-7d967c7ff5-kvz6f   1/1     Running   0          5m20s
nginx-dm-7d967c7ff5-wk4jv   1/1     Running   0          5m21s

[root@master ingress]
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
nginx-svc    ClusterIP   10.100.57.201   <none>        80/TCP    16m

創建 ingress:

[root@master ingress]
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-test
spec:
  rules:
    - host: www1.hc.com
      http:
        paths:
        - path: /
          backend:
            serviceName: nginx-svc
            servicePort: 80

[root@master ingress]

[root@master ingress]
NAME         HOSTS         ADDRESS   PORTS   AGE
nginx-test   www1.hc.com             80      23s

[root@master ingress]
NAME            TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.106.6.160   <none>        80:31347/TCP,443:32445/TCP   13h

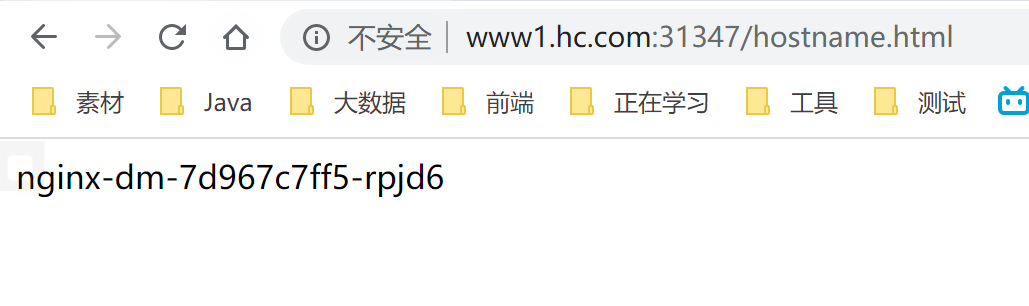

在 Window系統中配置 hosts后進行訪問：

C:\Users\MrHu>curl www1.hc.com:31347/hostname.html
nginx-dm-7d967c7ff5-wk4jv

4.3 Ingress HTTPS 代理訪問

創建證書，以及 cert存盤方式：

[root@master cert]

[root@master cert]
secret/tls-secret created

[root@master cert]
NAME                  TYPE                                  DATA   AGE
default-token-cjdrb   kubernetes.io/service-account-token   3      6d14h
tls-secret            kubernetes.io/tls

創建 deployment和 svc:

[root@master ingress]
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: nginx-https
spec:
  replicas: 2
  template:
    metadata:
      labels:
        name: nginx2
    spec:
      containers:
        - name: nginx
          image: wangyanglinux/myapp:v2
          imagePullPolicy: IfNotPresent
          ports:
            - containerPort: 80

---
apiVersion: v1
kind: Service
metadata:
  name: nginx-svc-2
spec:
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP
  selector:
    name: nginx2

[root@master ingress]

創建 ingress：

[root@master ingress]
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-https
spec:
  tls:
    - hosts:
      - www2.hc.com
      secretName: tls-secret
  rules:
    - host: www2.hc.com
      http:
        paths:
        - path: /
          backend:
            serviceName: nginx-svc-2
            servicePort: 80

[root@master ingress]

[root@master ingress]
NAME          TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)   AGE
nginx-svc-2   ClusterIP   10.106.108.145   <none>        80/TCP    10m

[root@master ingress]
NAME            TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.106.6.160   <none>        80:31347/TCP,443:32445/TCP   14h

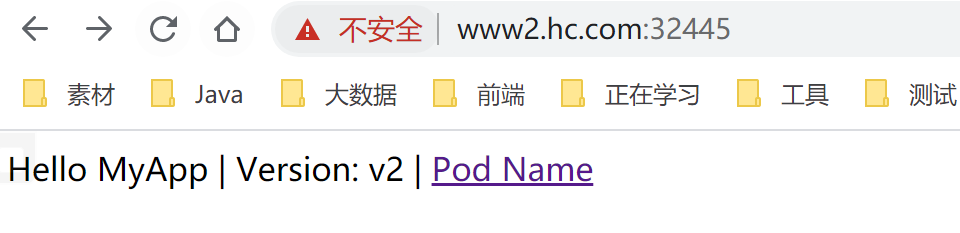

在 Window系統中配置 hosts后進行訪問：

4.4 進行 BasicAuth

[root@master ingress]

[root@master ingress]

[root@master ingress]

[root@master ingress]
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: ingress-with-auth
  annotations:
    nginx.ingress.kubernetes.io/auth-type: basic
    nginx.ingress.kubernetes.io/auth-secret: basic-auth
    nginx.ingress.kubernetes.io/auth-realm: 'Authentication Required - foo'
spec:
  rules:
  - host: auth.hc.com
    http:
      paths:
      - path: /
        backend:
          serviceName: nginx-svc-2
          servicePort: 80

[root@master ingress]

[root@master ingress]
NAME                HOSTS         ADDRESS   PORTS     AGE
ingress-with-auth   auth.hc.com             80        15s
nginx-https         www2.hc.com             80, 443   23m

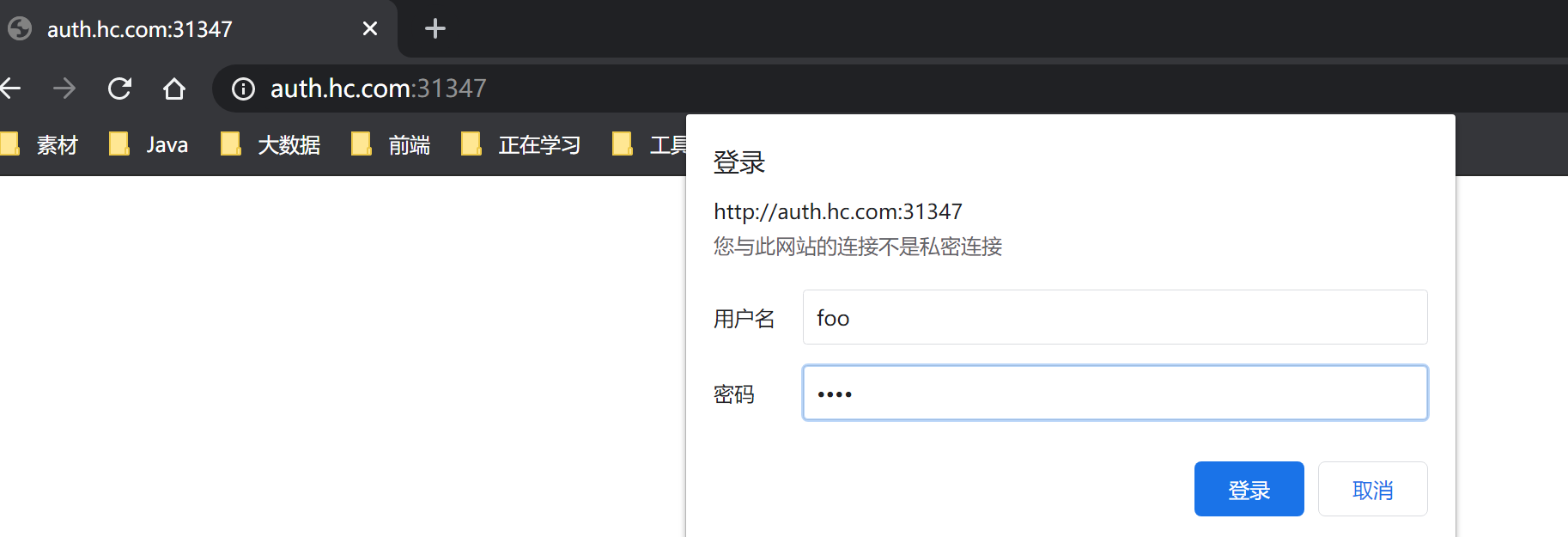

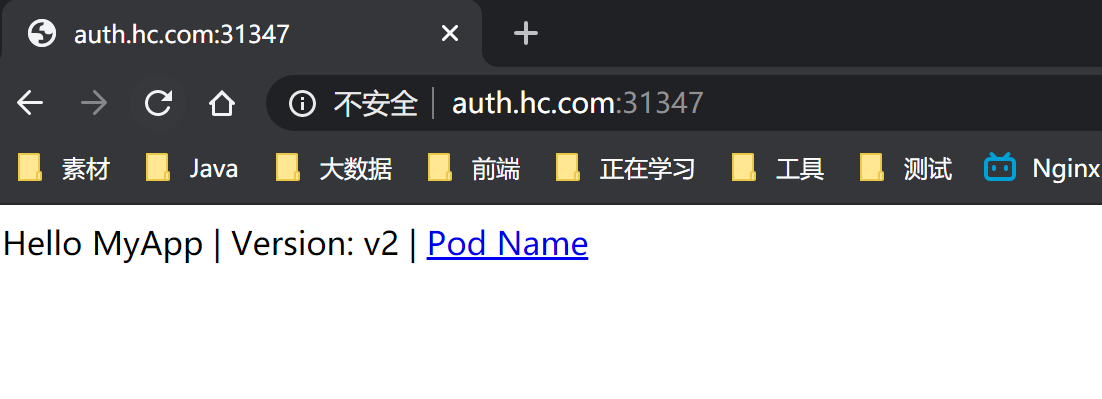

在 Window系統中配置 hosts后進行訪問：

4.5 Nginx進行重寫

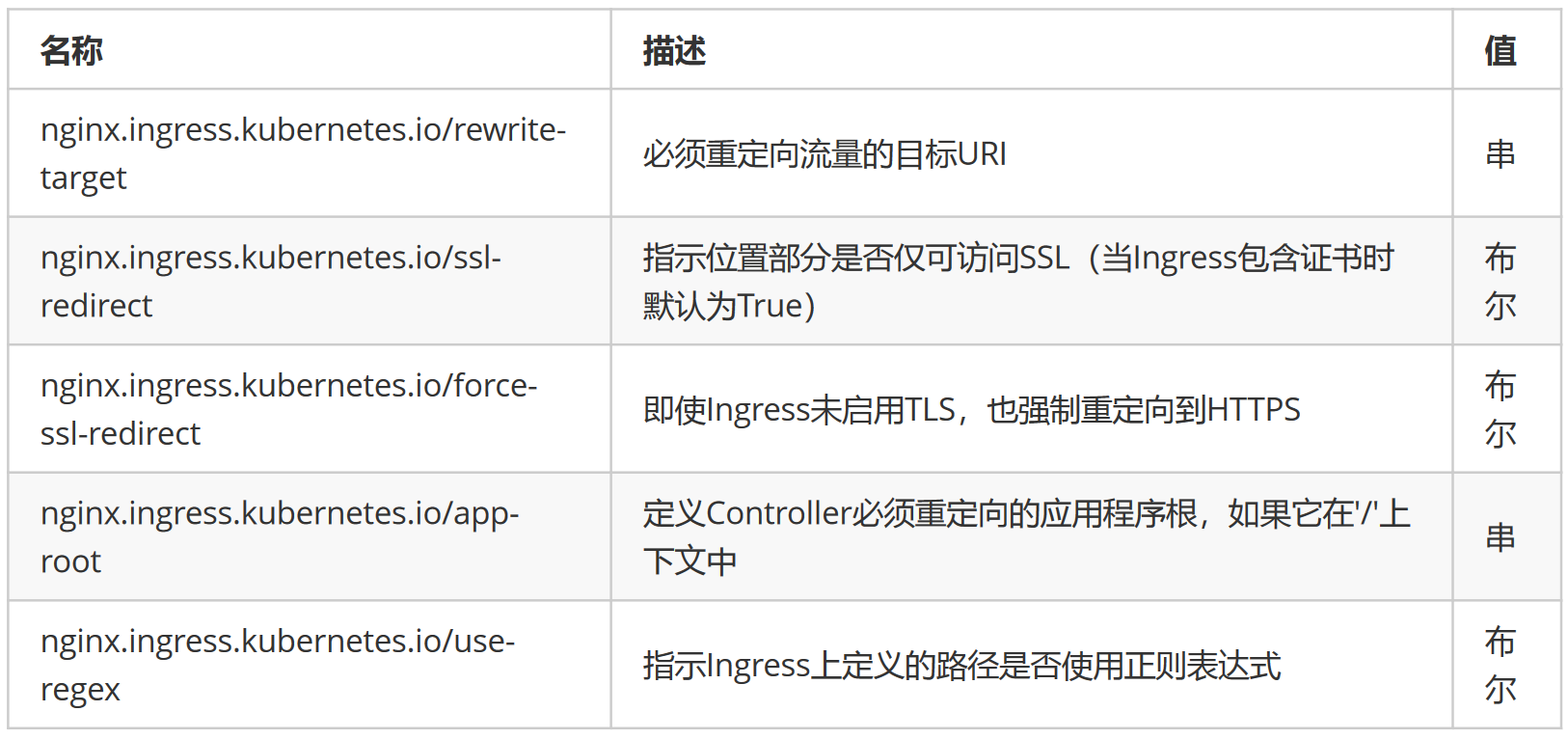

Nginx重寫欄位：

創建 ingress：

[root@master ingress]
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-re
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: http://www1.hc.com:31347/hostname.html
spec:
  rules:
  - host: re.hc.com
    http:
      paths:
      - path: /
        backend:
          serviceName: nginx-svc
          servicePort: 80

[root@master ingress]

在 Window系統中配置 hosts后進行訪問 re.hc.com:31347：

微信搜一搜 : 全堆疊小劉，獲取文章 pdf 版本
