1、LDO

傳統的線性穩壓器，如78xx系列的芯片都要求輸入電壓要比輸出電壓高出2v~3V以上，否則就不能正常作業，但是在一些情況下，這樣的條件顯然是太苛刻了，例如5V轉3.3V，輸入與輸出的壓差只有1.7v，顯然是不滿足條件的，針對這種情況，才有了LDO類的電源轉換芯片，

線性電源主要使用LDO（low dropout regulator），即低壓差線性直流穩壓電源模模塊，

LDO通過調整電路管的阻抗變化使輸出電壓保持穩定，當輸出電壓由輸入電壓升高或負載電流減小，出現輸出電壓偏離設定值而升高的趨勢時，通過負反饋使調整管的阻抗增大，降低輸出電壓使之恢復設定值而保持穩定，當輸入電壓降低或負載電流增大，出現輸出電壓偏離設定值而降低的趨勢時，通過負反饋使調整管的阻抗減小，提高輸出電壓使之恢復設定值而保持穩定，

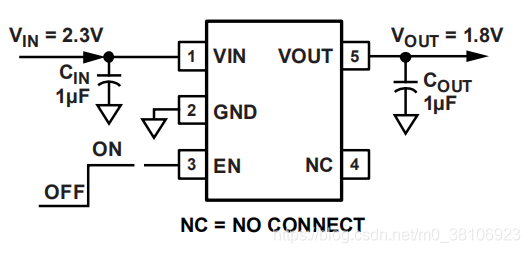

現在的LDO集成度高，一般只需要2個電容（一般是2個1uF）和一個LDO芯片即可，電路簡單，如下所示:

2、DC-DC

開關電源DC-DC（Directcurrent-Directcurrent）轉換器是由調節芯片、電桿電磁線圈、二極管、三極管和電容器組合而成，開關電源DC-DC為轉換成輸入作業電壓后有效輸出穩定作業電壓的電壓轉換器，開關穩壓電源（DC-DC）是利用開關電源電路輸出占空比或作業頻率可調式的脈沖發生器，利用高頻率穩壓管、電感器、電容器形成直流電輸出電壓，利用更改占空比或作業頻率而調節輸出電壓，

開關電源DC-DC包括三種型別：BUCK（降壓）、BOOST（升壓）、BUCK/BOOST（升降壓），按照市場需求可選用三種調節，PWM調節型作業效率高并具備良好的輸出電壓紋波和噪聲，PFM調節型即便長時間應用，特別是在小負載時具備耗電量小的特點，PWM/PFM轉換成型小負載時推行PFM調節，且在重負載時系統自動轉換成到PWM調節，

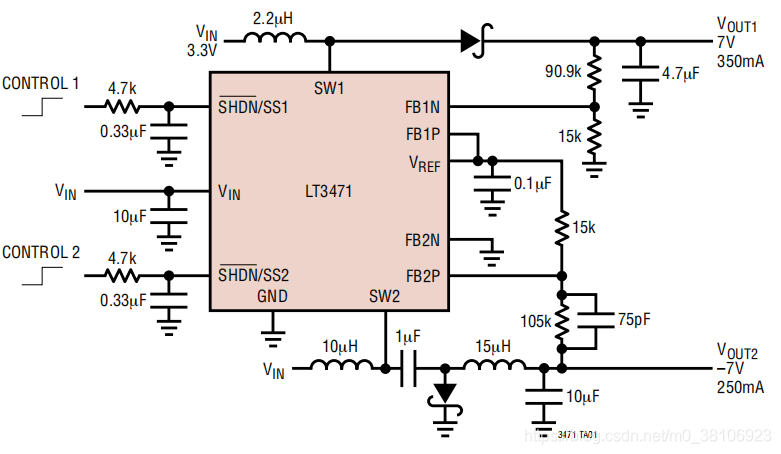

一個典型的DC-DC BUCK電路，包括輸入輸出電容，FREQ頻率設定，EN使能管腳，FB反饋電阻，SW上加續流二極管和電感，BST電容，COMP頻率補償等，如下圖所示:

3、選型標準

LDO和DC-DC倆者性能指標差異主要是：線性穩壓電源（LDO）的輸出電壓紋波小，然而在輸入作業電壓和輸出電壓相距比較大時轉換成作業效率較低，只有降壓不可以升壓，開關穩壓電源（DC-DC）的紋波大，然而在輸入作業電壓和輸出電壓相距比較大時轉換成作業效率較高，并能完成升、降壓輸出，具體細節區別如下所示:

LDO外圍器件少，電路簡單，成本低；DC-DC外圍器件多，電路復雜，成本高；
LDO負載回應快，輸出紋波小；DC-DC負載回應比LDO慢，輸出紋波大；
LDO效率低，輸入輸出壓差不能太大；DC-DC效率高，輸入電壓范圍寬泛；
LDO只能降壓；DC-DC支持降壓和升壓；
LDO和DC-DC的靜態電流都小，根據具體的芯片來看；
LDO輸出電流有限，最高可能就幾A，且達到最高輸出和輸入輸出電壓都有關系；DC-DC輸出電流高，功率大；
LDO噪聲小；DC-DC開關噪聲大，為了提高開關DC-DC的精度，很多應用會在DC-DC后端接LDO；
LDO分為可調和固定型；DC-DC一般都是可調型，通過FB反饋電阻調節，

總的來說，升壓是一定要選DC-DC的，降壓，是選擇DC-DC還是LDO，要在成本，效率，噪聲和性能上比較，
