Mininet 2.2.0之后的版本內置了一個構建網路拓撲的可視化工具miniedit，使用miniedit可視化界面方便了用戶自定義網路拓撲的創建，為不熟悉python腳本的使用者創造了更簡單的環境，界面直觀，可操作性強，因此，這篇文章介紹一下miniedit的使用方法，
miniedit的各項操作都是在root用戶進行的，所有首先我們進入root用戶下，

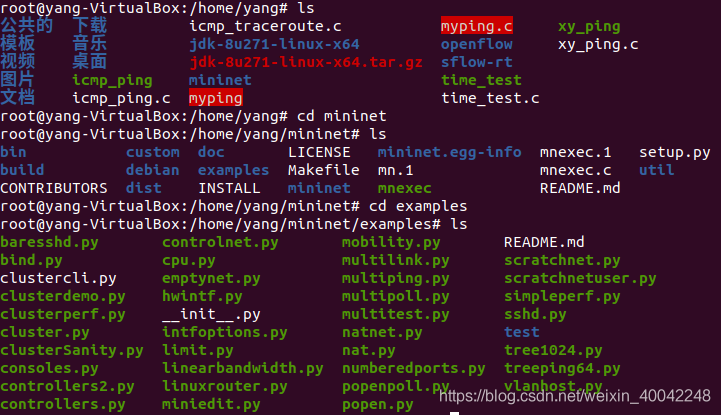

那么miniedit的位置在哪呢？找到miniedit，我們需要進入mininet的目錄下，miniedit的目錄如下圖的操作所示，可以看見一個名為miniedit.py的檔案，

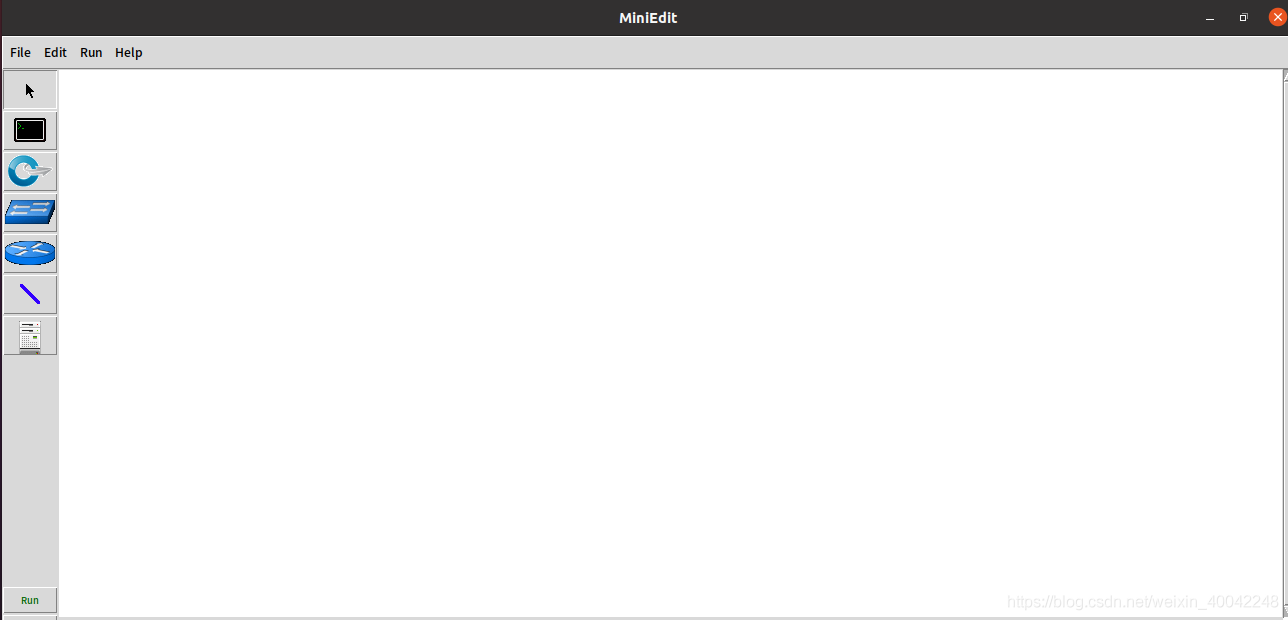

接下來需要啟動miniedit，啟動之前需要確保系統中以及裝好了python的環境，輸入命令：./miniedit.py，稍等片刻就會出現miniedit的界面，如下圖，可以看出左側的工具列中的工具，第一個簡體，第二個代表主機，第三個代表sdn交換機，第四個代表普通交換機，第五個代表路由器，第六個是線路，第七個代表控制器，

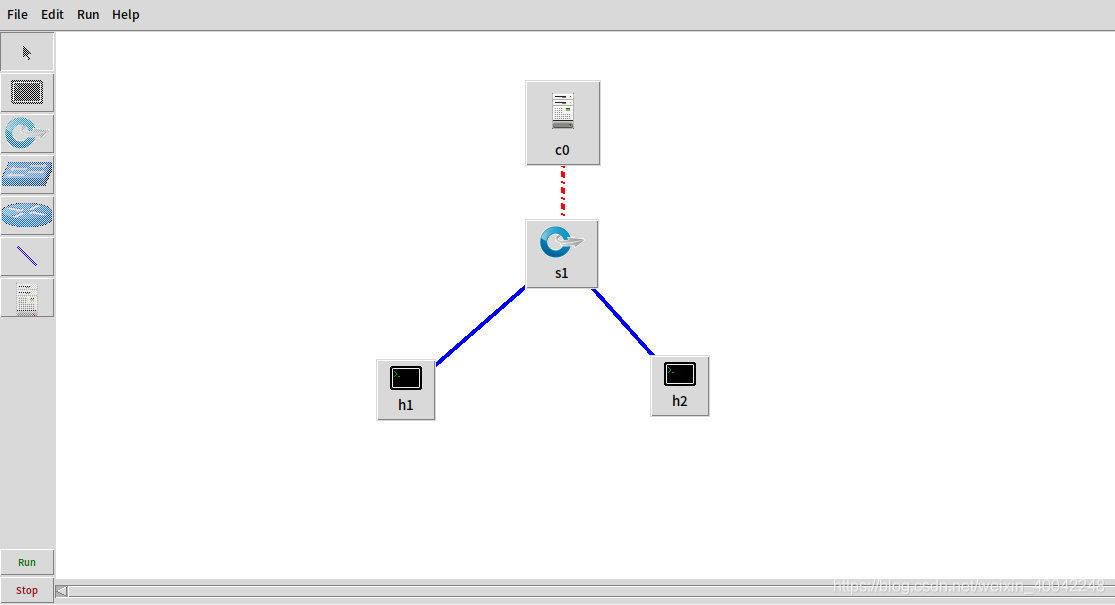

接下來我們嘗試在miniedit上構建簡單的網路拓撲，我構建包括一個交換機、一個控制器、兩臺主機的網路拓撲，需要什么，就在左側的欄中點一下，再在右邊的空白地方點一下就可以了，網路拓撲如下圖所示，
然后，我對控制器、交換機和主機進行各項配置，
（1）控制器的配置：滑鼠放在控制器上，右鍵出現properties，點擊后就可以進入設定界面，Name可以定義控制器的名字，port默認一般都是6633，一般不用改，控制器型別我設定的是支持openflow協議的，如果控制器使用的是遠程控制器，那么IP地址需要設定成遠程主機的ip地址，例如我使用的遠程控制器的IP地址為192.168.56.105，

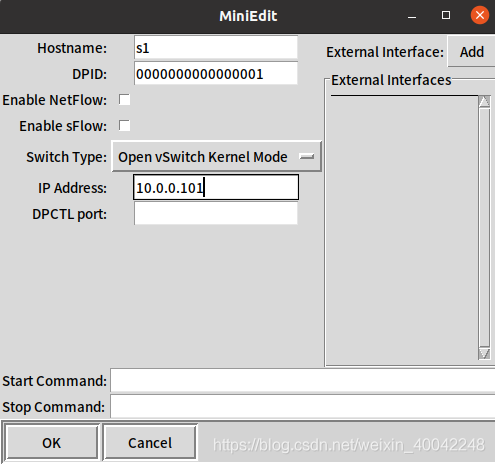

（2）SDN交換機的配置：滑鼠放在交換機上，右鍵出現properties，點擊后就可以進入設定界面，hostname可以定義交換機的名字，DPID一般為16位，所以我設定為0000000000000001，switch type是指交換機的型別，這里我使用的是ovs交換機，IP地址我設定為10.0.0.101，

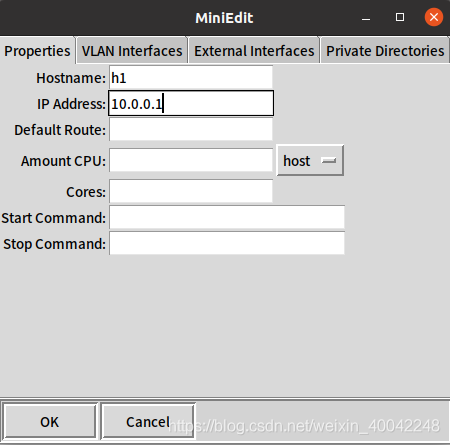

（3）主機的配置：滑鼠放在主機上，右鍵出現properties，點擊后就可以進入設定界面，這里面有各種設定，可以根據自己的需要進行設定，這里我只設定了主機的IP地址，h1為10.0.0.1，h2為10.0.0.2.

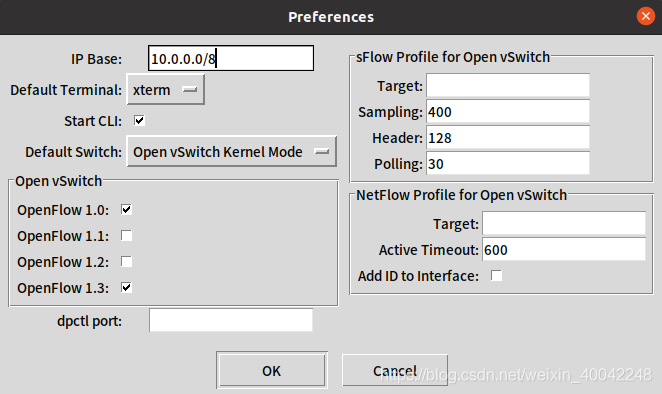

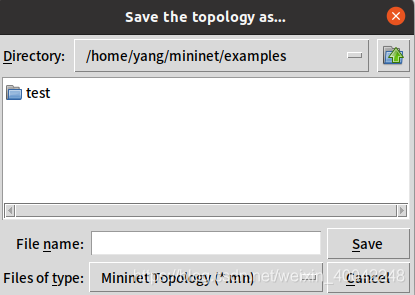

接下來，就是對全域進行設定，并運行拓撲，點擊界面左上角的edit后，出現properties，點擊后進入設計界面，此時需要勾選start CLI，只有勾選這個后，才可以在Linux終端中進行操作，還可以根據需要，選擇支持的openflow協議，設定完成后，我們還可以對拓撲進行保存，保存的是python腳本，點擊左上角的file會發現有save選項，點擊進入就可以進行保存操作，下一次可以直接在終端運行腳本，
接下來，運行拓撲結構，點擊左下角的run即可開始運行，stop可以停止運行，
由于我的遠程控制器以及開啟，所以接下來我直接演示如何使用這個拓撲，使用之前請確保控制器以及開啟，具體怎么開啟可以參考我的前兩篇博客，
網路拓撲運行后，可以有兩種方式進行操作，
（1）直接在miniedit中進行操作，對主機進行右鍵，可以打開終端，此時就可以進行正常的各項操作，比如輸入ping 10.0.0.2，就可以對h2進行ping，
（2）還可以在Linux的終端進行操作，具體操作不在贅述，可以參考我的前兩篇博客，
以上就是miniedit的操作步驟，希望可以給你帶來幫助，謝謝閱讀，
