文章目錄
- 第1章 微型計算機系統概述
- 第2章 微處理器
- 第4章 輸入輸出介面
- 第5章 中斷控制器
- 第6章 定時計數控制器
第1章 微型計算機系統概述
1，簡述什么是虛擬存盤技術
當程式規模較大、而記憶體數量相對不足時，采用硬體、軟體（作業系統）相結合的方法，系統自動地將程式分批調入記憶體，不斷用新的程式段來覆寫記憶體中暫時不用的老的程式段，對用戶來說，這意味著他們可以放心使用更大的虛擬記憶體，而不必過問實際記憶體的大小，并可得到與實際記憶體相似的作業度，
2,簡述什么是精簡指令系統計算機（RISC）
增加內部暫存器的數量、簡化指令長度和指令系統
RISC：Reduced Instruction Set Computing
第2章 微處理器
題外話，先區分一下8088和8086兩個CPU
| 8086 | 8088 |
|---|---|
| 16位微處理器芯片，共有16個資料引腳，對應16條資料總線，在一個總線周期內可輸入/輸出一個字(16位資料)，指令佇列可容納6個位元組 | 準16位微處理器芯片，共有8個資料引腳，對應8條資料總線，在一個總線周期內可輸入/輸出一個位元組(8位資料)，指令佇列容納 4個位元組 |
PS：先有的8086，再有的8088，大部分功能一樣，他們都有16位暫存器組，20位地址總線，能夠尋址1MB但引腳（AD0-AD15）功能不一樣，在8086中都定義為地址/資料復用總線；而在
8088中，由于只需用8條資料總線，因此，對應予8086的AD15～AD8這8條引腳，只作地址線使用，

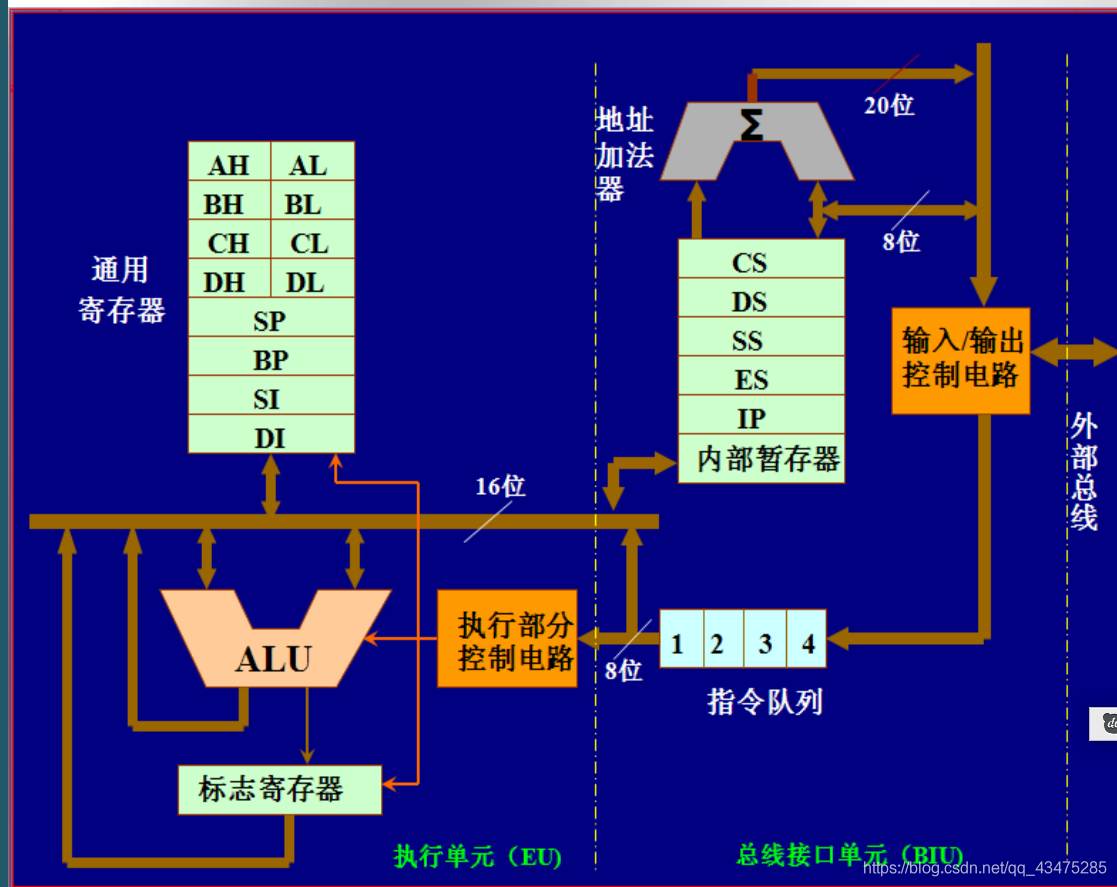

1，8088CPU兩個單元的功能簡介，
8088CUP分為執行單元（EU：Exceution Unit）和總線介面單元(BIU:Bus Interface Unit)
總線介面單元
組成：指令佇列（80884指令佇列4個子節）、指令指標（IP）、段暫存器、地址加法器、總線控制邏輯
| 段暫存器 | 指令佇列 | 地址加法器 |
|---|---|---|
| 段暫存器提供的段暫存器和偏移地址 | 指令佇列暫存器是一個能存放4個位元組指令代碼的暫存器,在EU執行指令的程序中，BIU根據IP提供的偏移地址和CS提供的段地址，從記憶體中魚線取出將要執行的指令代碼放在指令佇列中 | 段暫存器和偏移地址在地址加法器中相加，產生20位物理地址 |
功能：從存盤器或外部設備中讀取指令和讀寫資料，完成總線操作
執行單元（EU）
組成：ALU（Arithmetic Logical Unit 算數邏輯單元）、通用暫存器（16位）、地址暫存器、標志暫存器、指令譯碼邏輯，
功能：執行指令，進行算數邏輯運算，完成偏移地址的計算，向BIU提供指令執行的結果資料和偏移地址，并對通用暫存器和標志暫存器進行管理
2,簡介8088最大組態與最小組態概念，如何進行組態選擇
| 8088最小組態 | 8088最大組態 |
|---|---|
| 當MN/*** | 當MN/*** |
由于俺水平有限，上面的洗掉線真實位置應該在最上面，代表低電平有效
3,寫出常用引腳的名稱及功能
準備知識
指令周期：CPU執行一條指令的時間(包括取指，譯碼，執行)
時鐘周期：系統主時鐘頻率的倒數
總線周期：CPU對存盤器或I/O設備進行一次讀/寫操作的程序，一個總線周期包括若干個時鐘周期
在8088中，一個總線周期包括（T1,T2,T3,T4）四個時鐘周期
| AD7-AD0 | A14-A8 | A19/S6~A16/S3 | INTR |
|---|---|---|---|
| (Adress/Data Bus):8位地址資料總線：分時復用，雙向，三態，傳送地址時三態輸出，傳送資料時三態雙向輸入/輸出，T1：訪問地址，T3~T4：傳送資料 | 地址線，三態，輸出，整個總線周期用來傳送資料 | （Address/Status)地址/狀態線，分時復用，輸出，三態，T1：作地址線用，A19-A16做高四位，和AD15,A14-A8,AD1-AD0一起構成二十位物理地址，T2-T4：A19-A16為0,S6-S3輸出狀態，S6恒為0,S5表示IF（interrupt flags）中斷允許標標志的狀態，S5等于1,·允許當前可屏蔽中斷請求，S4和S3指示那個暫存器正在使用：00：ES，01：SS，10：CS，11：DS | （Interrupt Request):可屏蔽中斷申請信號，CPU檢測到INTR引腳電平為高電平時，如果此時CPU內部IF=1,CPU回應中斷 |
還有其他的
READY：就緒準備信號，
第4章 輸入輸出介面
1.簡述介面的定義，
介面定義：是位于系統與外設間、用來協助完成資料傳送和控制任務的邏輯電路，
2.介面的主要功能
①對輸入輸出資料進行緩沖和鎖存：輸出介面有鎖存環節，輸入介面有緩沖環節；
②對信號形式和資料格式進行變換
③對I/O埠進行尋址
④與CPU和I/O設備進行聯絡

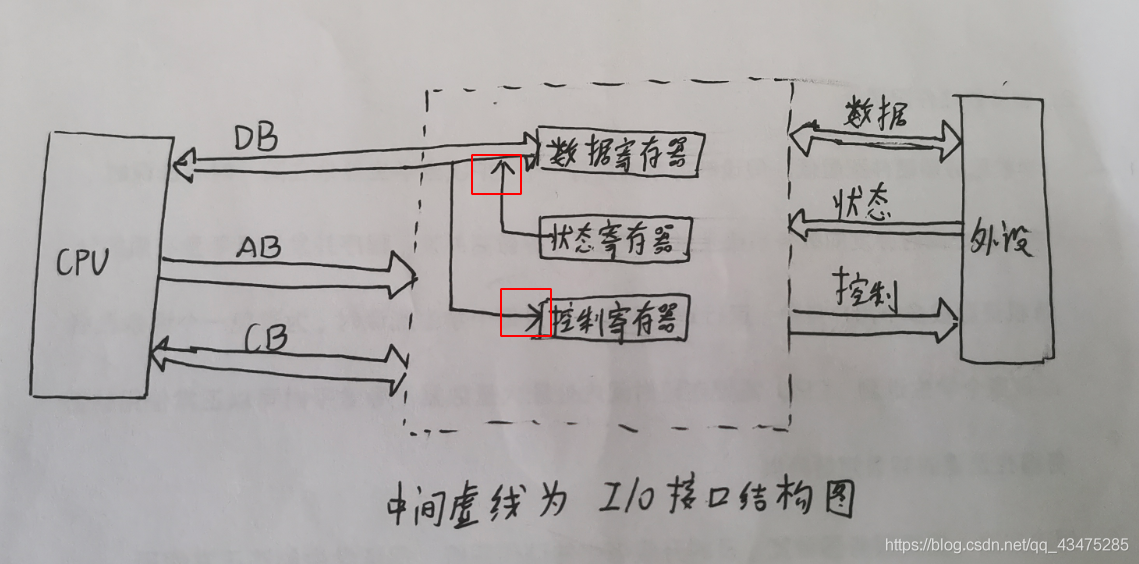

3．畫出典型的介面結構圖
I/O設備一般由資料，狀態，控制三類暫存器組成
| 資料暫存器 | 狀態暫存器 | 控制暫存器 |
|---|---|---|
| 在I/O設備輸入時，保存I/O設備輸入的資訊，在I/O設備輸出時，保存I/O設備輸出的資訊，達到緩沖和鎖存的功能 | 通過資料總線（DB），狀態暫存器發送I/O設備當前狀態 | 通過資料總線，CPU向控制暫存器寫入命令，控制I/O設備作業 |

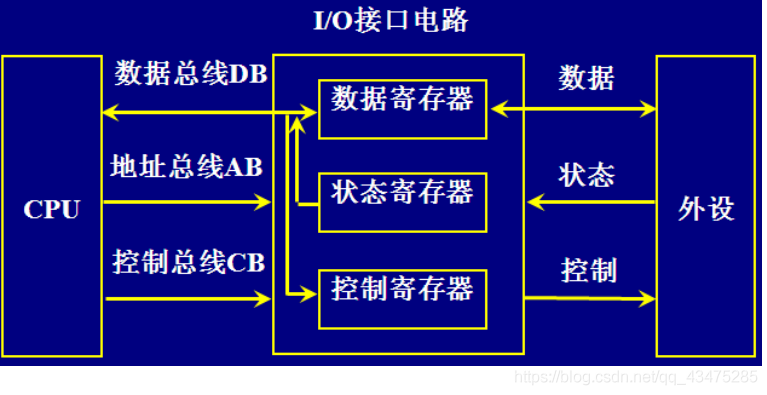

課件上的I/O介面結構
4,簡述系統中的資料傳送機制
系統中的資料傳送機制共有無條件傳送，查詢傳送，中斷傳送，DMA傳和采用I/O處理機進行資料的傳送和處理共五種
一，程式控制下的資料傳送
| 無條件傳送 | 查詢傳送 | 中斷傳送 |
|---|---|---|
| 直接輸入輸出 | 查詢傳送第一步先查詢相應設備的作業狀態，只有當設備準備好時CPU才進行相關輸入/輸出操作 | 由外設向CPU發出中斷請求信號，CPU在滿足一定條件時，暫定執行當前程式，轉到執行輸入/輸出操作，待完成后，繼續執行原來被中斷的程式 |

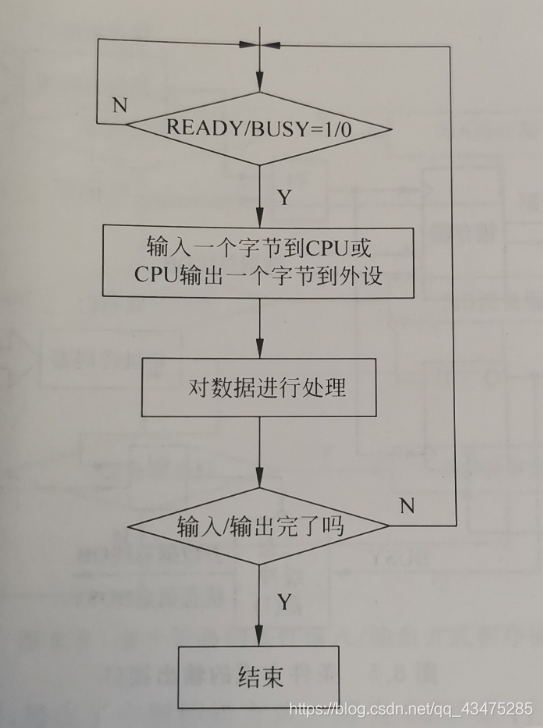

查詢傳送流程圖

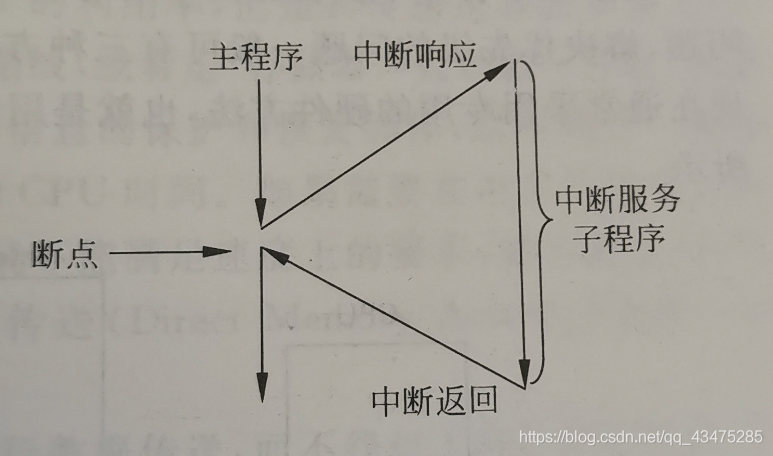

中斷傳送流程圖
DMA資料傳送傳送：DMAC控制，外設直接和存盤器進行資料傳送，適合大量、快速資料傳送，
用I/O處理機進行資料的傳送和處理：不會
第5章 中斷控制器
1．簡要介紹一下中斷向量，
2．簡要介紹一下中斷控制器8259A，
3．畫出中斷控制器8259A的方框圖，
4．簡要介紹一下8259A的作業方式（從五個方面分別進行介紹），
5，8259A的初始化命令字ICW和操作命令字OCW簡介
8529A介紹傳送門：https://blog.csdn.net/qq_43475285/article/details/109317733
第6章 定時計數控制器
1．簡述微機系統實作定時功能的三種方法，
2．定時計數控制器8253簡介，
3．畫出8253單個計數器的結構圖，
4．簡述8253的6種作業方式（結合時序圖，簡要介紹）
8253介紹傳送門：還未搭好
