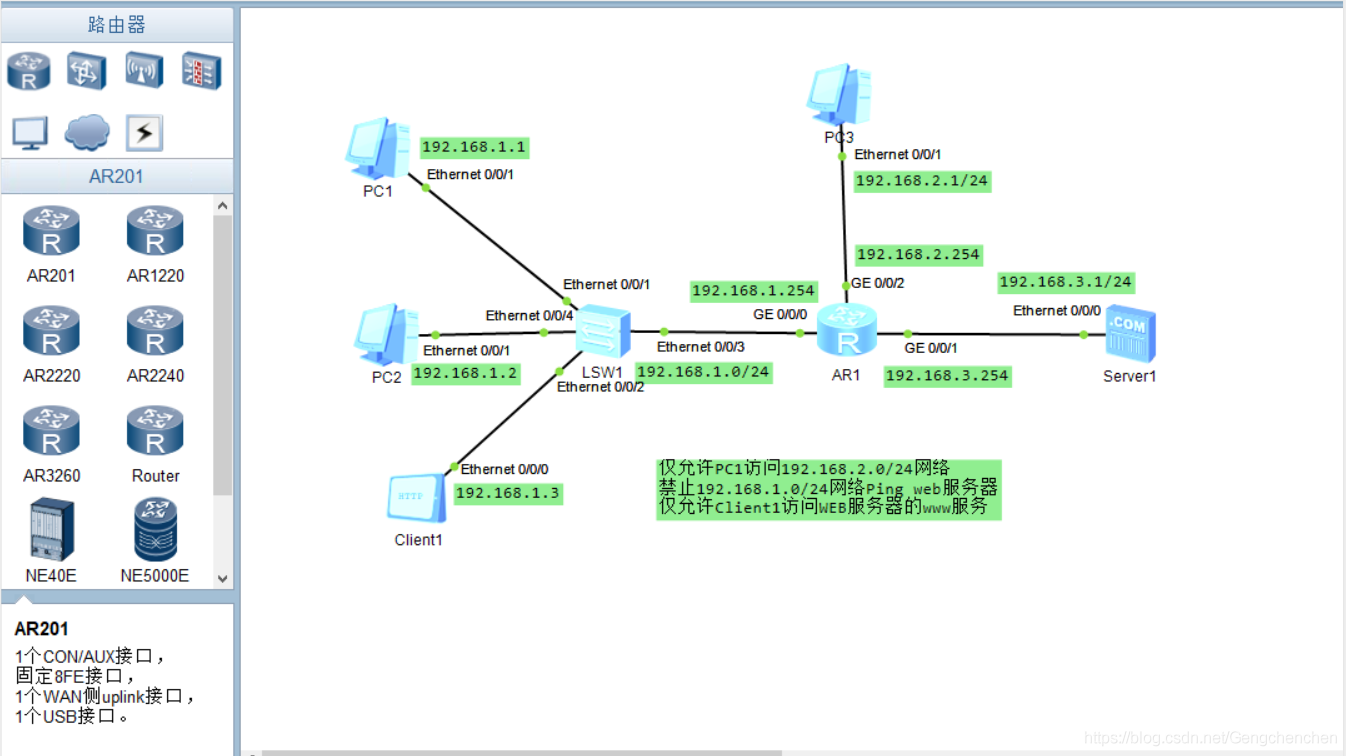

搭建如下所示環境
一、實作第一個目標：僅允許PC1訪問192.168.2.2/24網路（即僅允許PC1訪問PC3）

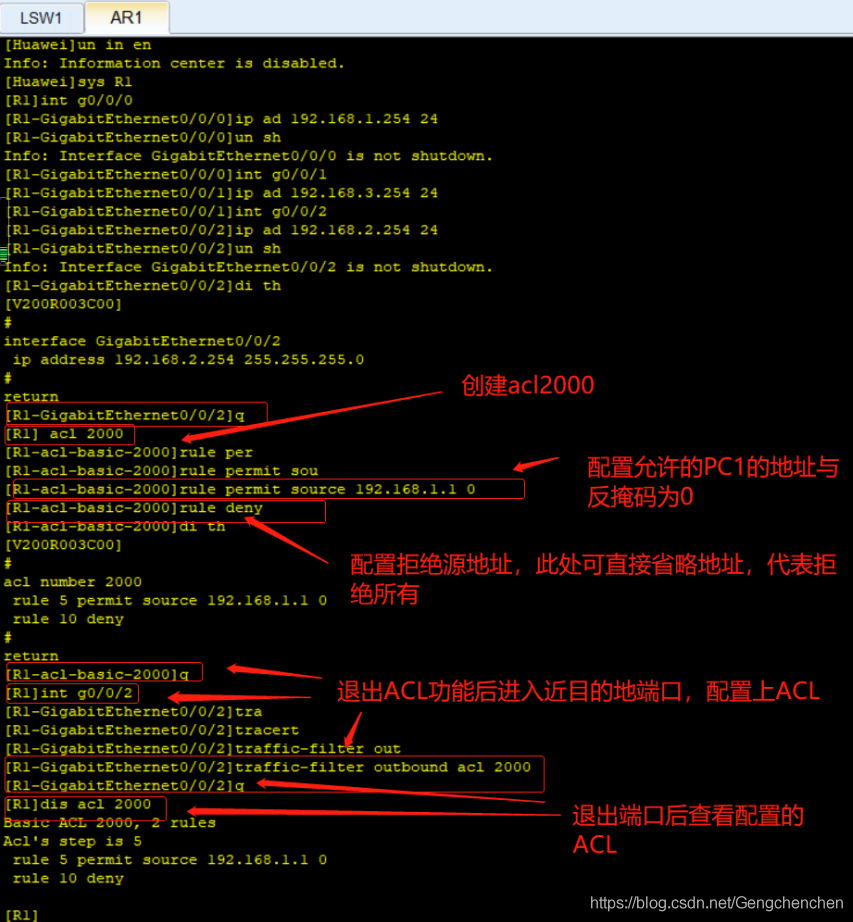

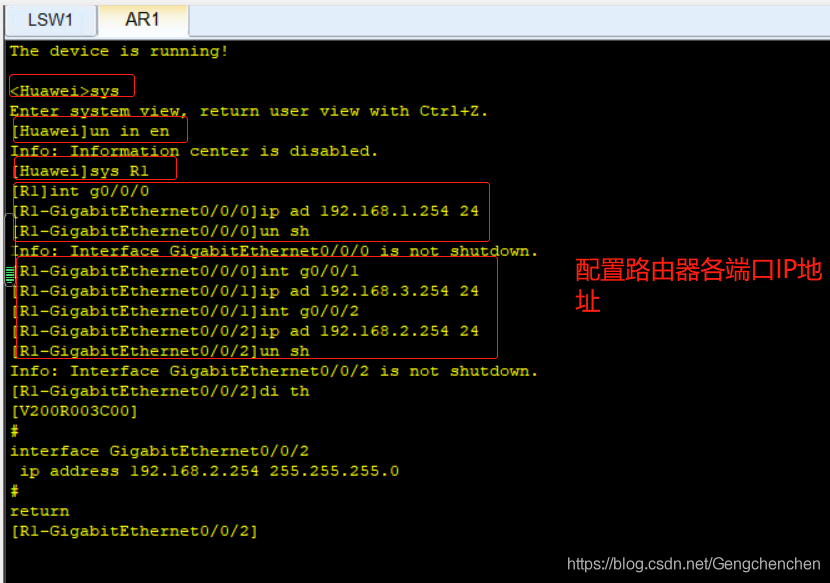

1、配置路由器R1

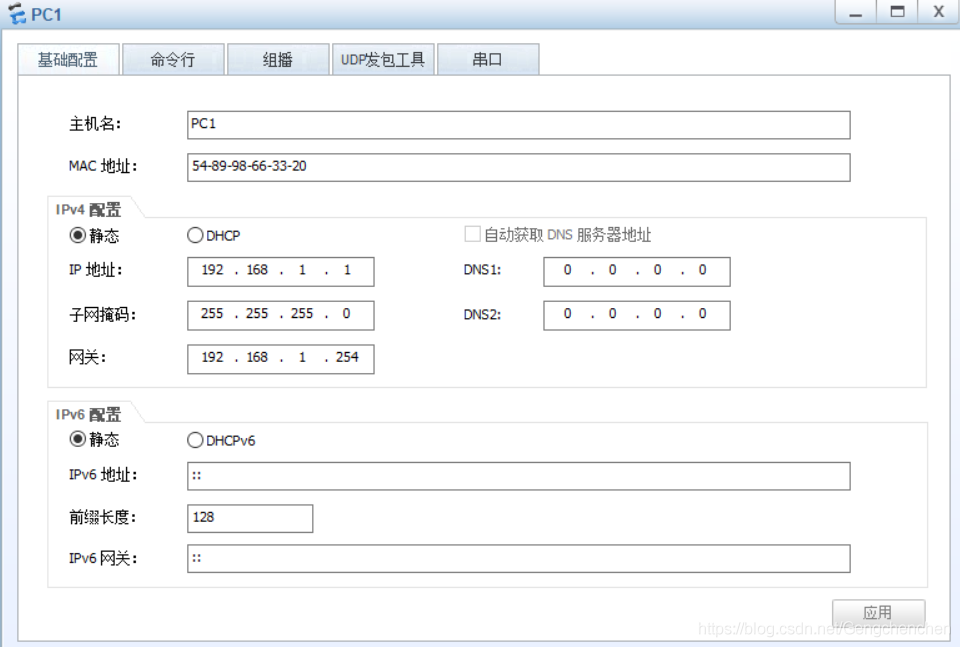

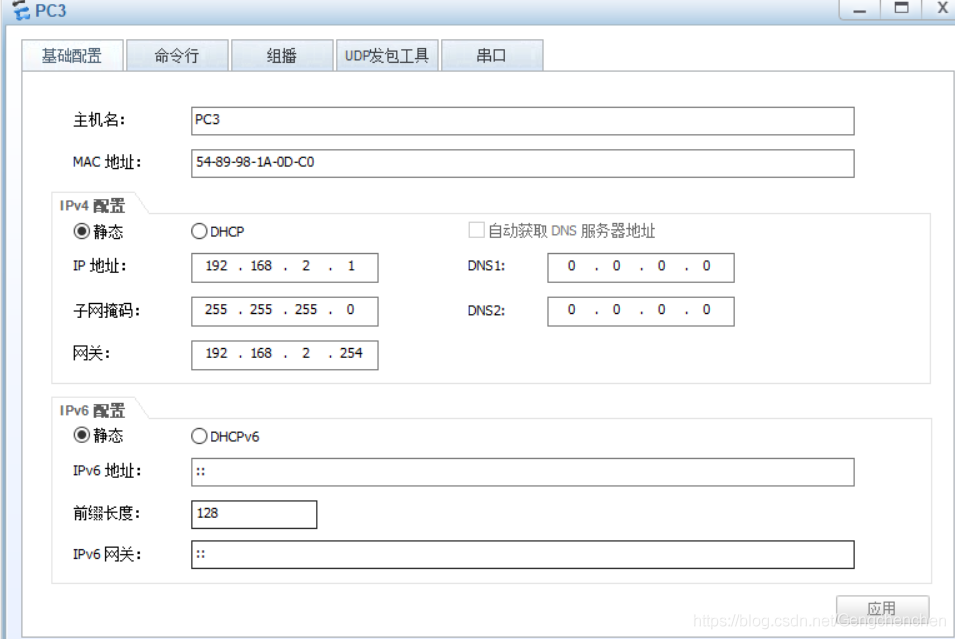

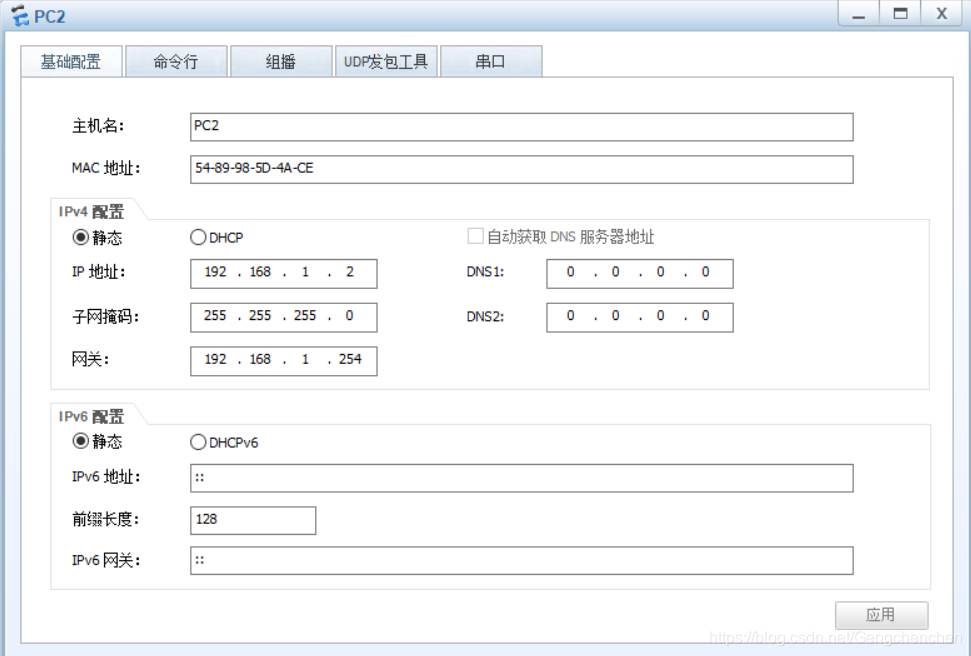

2、配置PC機

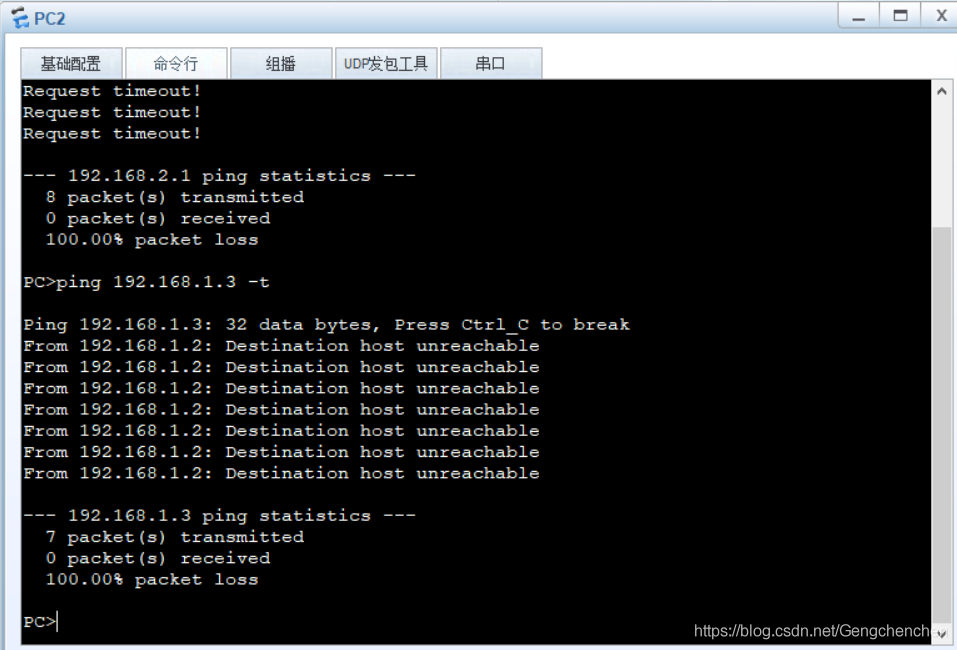

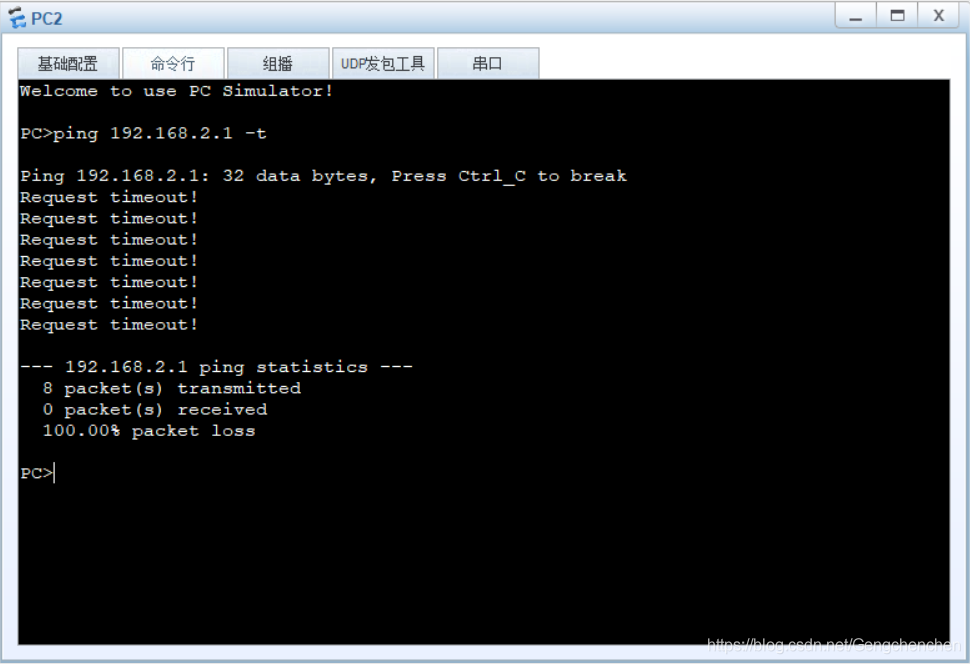

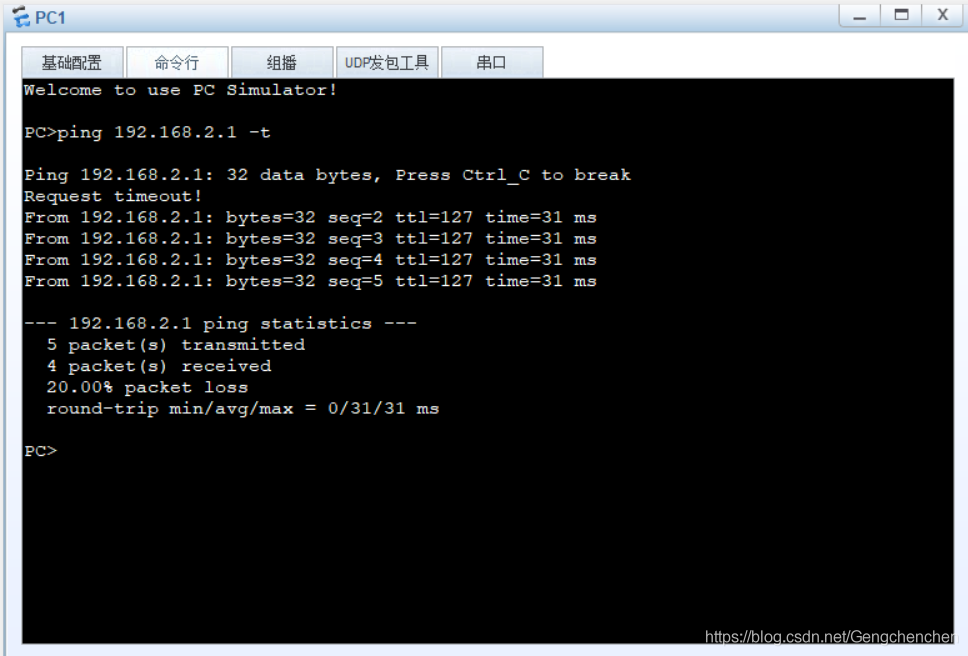

3、分別在PC1和PC2上ping PC3
4、發現只有PC1可以Ping同PC3，PC2不能ping同PC3，實驗目的實作
二、禁止192.168.1.0/24網路ping Web服務器

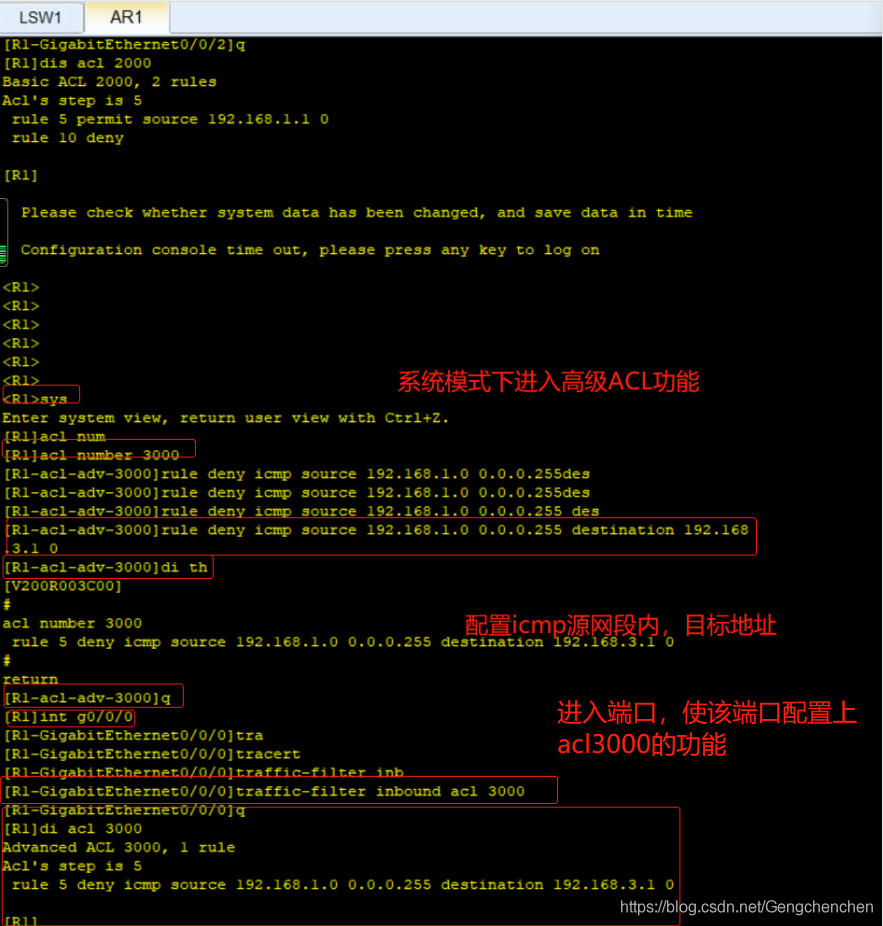

1、配置路由器R1上的acl功能

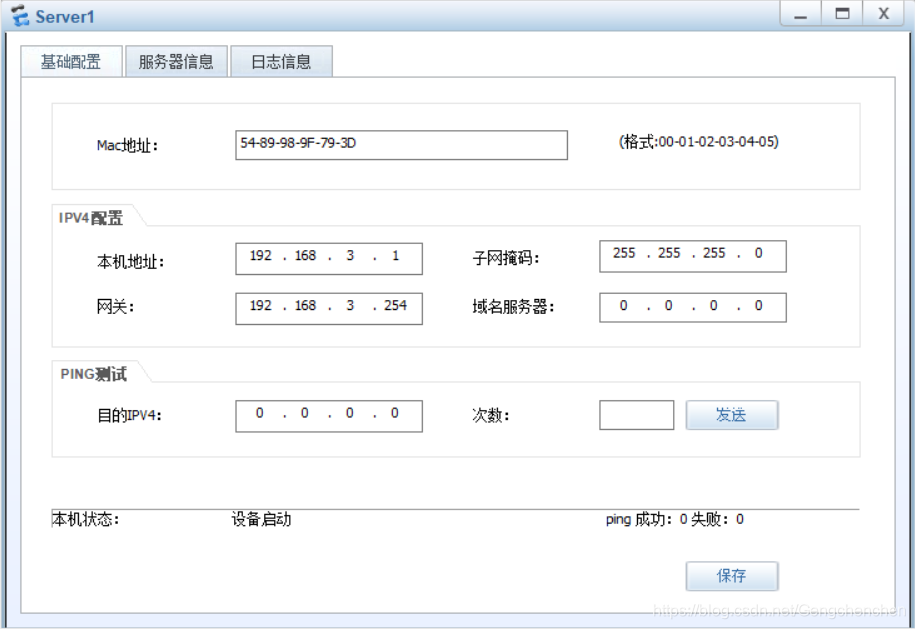

2、配置服務器

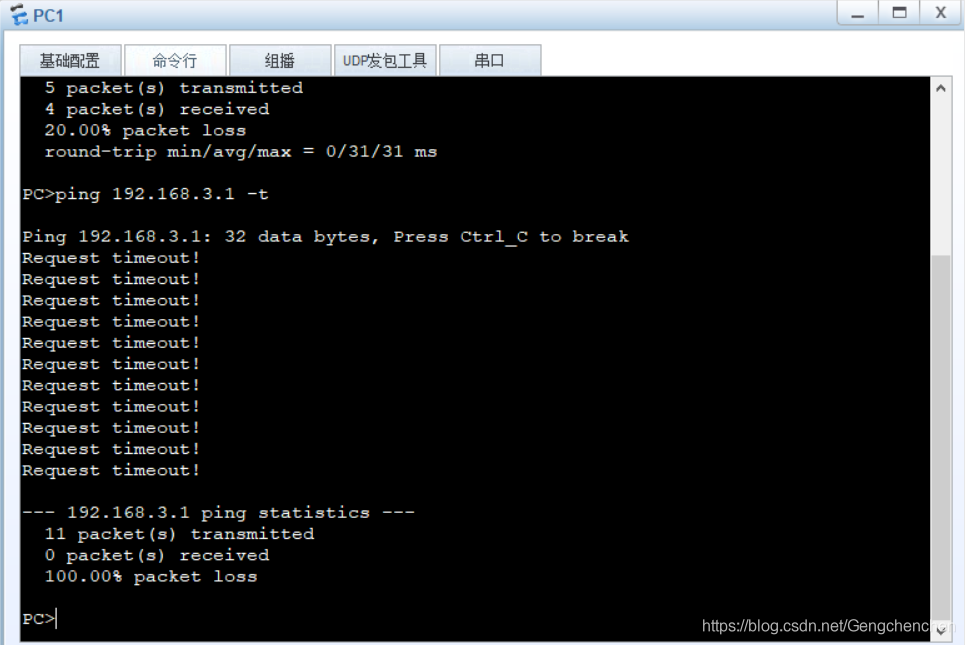

3、用PC1和PC2 ping 服務器，發現不能接通，實驗目的達到

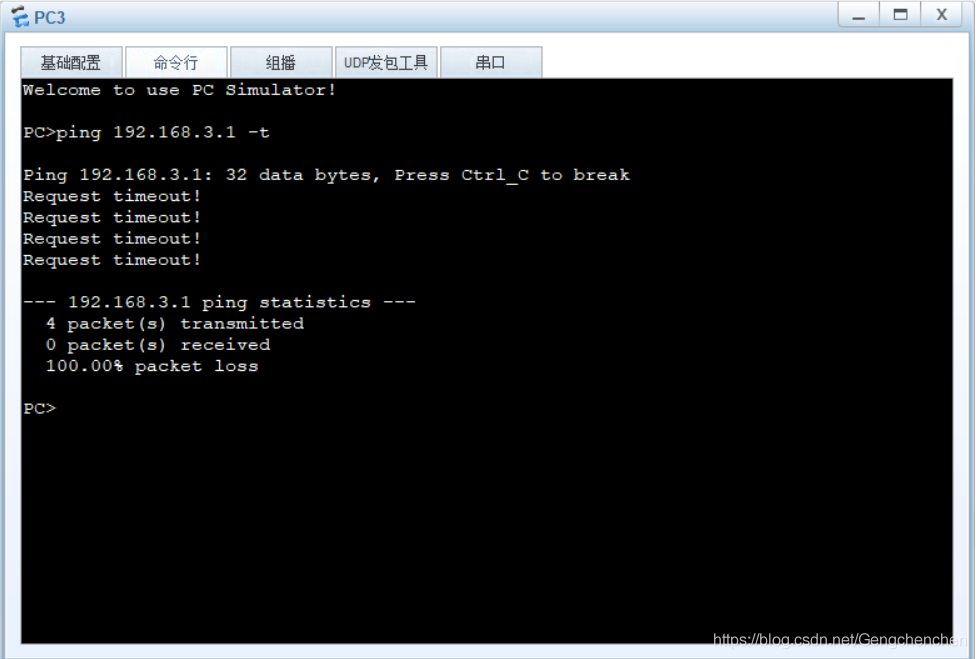

4、為什么PC3也不能連通客戶端，因為一開始完成目的一時，創建的acl2000是配置在G0/0/2埠上的，所以客戶端 的請求不能達到PC3，所以不能接通，
三、僅允許Client1訪問WEB服務器的www服務

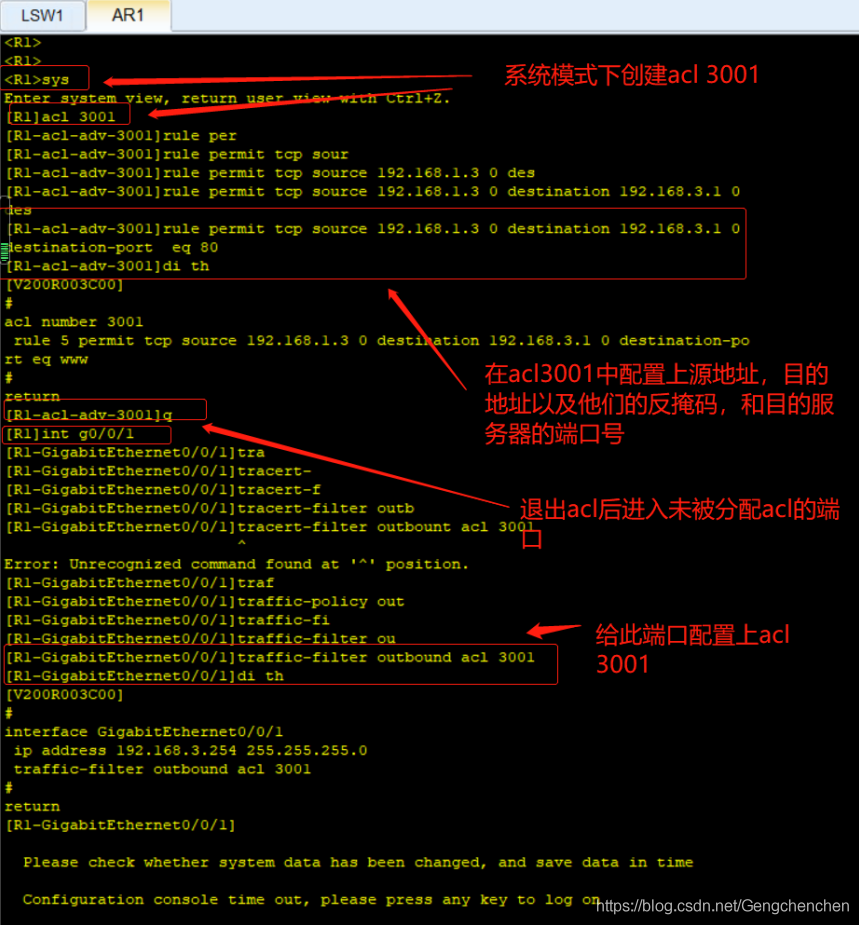

1、配置路由器R1，此時注意配置acl時有埠號配置，所以需要用高級acl功能

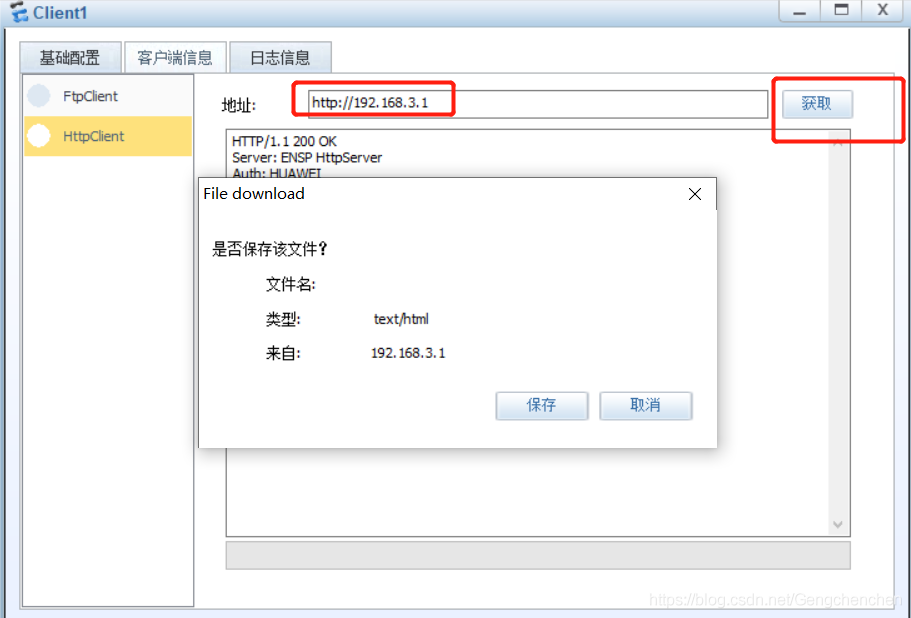

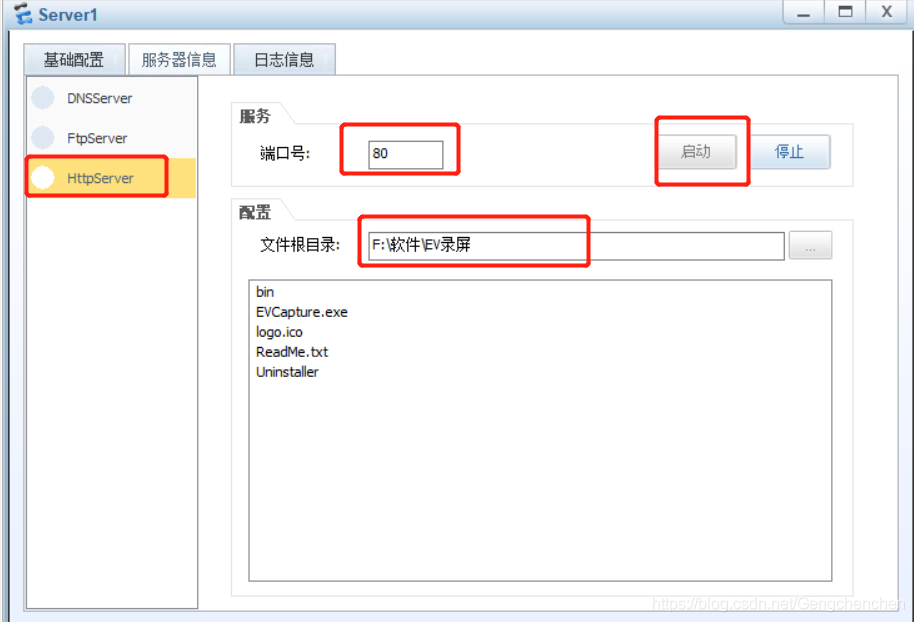

2、配置服務器和客戶端，獲取檔案
