過擬合問題實戰

1.構建資料集

我們使用的資料集樣本特性向量長度為 2，標簽為 0 或 1，分別代表了 2 種類別，借助于 scikit-learn 庫中提供的 make_moons 工具我們可以生成任意多資料的訓練集，

import matplotlib.pyplot as plt
# 匯入資料集生成工具
import numpy as np
import seaborn as sns
from sklearn.datasets import make_moons
from sklearn.model_selection import train_test_split
from tensorflow.keras import layers, Sequential, regularizers
from mpl_toolkits.mplot3d import Axes3D

為了演示過擬合現象，我們只采樣了 1000 個樣本資料，同時添加標準差為 0.25 的高斯噪聲資料：

def load_dataset():
    # 采樣點數
    N_SAMPLES = 1000
    # 測驗數量比率
    TEST_SIZE = None

    # 從 moon 分布中隨機采樣 1000 個點，并切分為訓練集-測驗集
    X, y = make_moons(n_samples=N_SAMPLES, noise=0.25, random_state=100)
    X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=TEST_SIZE, random_state=42)
    return X, y, X_train, X_test, y_train, y_test

make_plot 函式可以方便地根據樣本的坐標 X 和樣本的標簽 y 繪制出資料的分布圖：

def make_plot(X, y, plot_name, file_name, XX=None, YY=None, preds=None, dark=False, output_dir=OUTPUT_DIR):
    # 繪制資料集的分布， X 為 2D 坐標， y 為資料點的標簽
    if dark:
        plt.style.use('dark_background')
    else:
        sns.set_style("whitegrid")
    axes = plt.gca()
    axes.set_xlim([-2, 3])
    axes.set_ylim([-1.5, 2])
    axes.set(xlabel="$x_1$", ylabel="$x_2$")
    plt.title(plot_name, fontsize=20, fontproperties='SimHei')
    plt.subplots_adjust(left=0.20)
    plt.subplots_adjust(right=0.80)
    if XX is not None and YY is not None and preds is not None:
        plt.contourf(XX, YY, preds.reshape(XX.shape), 25, alpha=0.08, cmap=plt.cm.Spectral)
        plt.contour(XX, YY, preds.reshape(XX.shape), levels=[.5], cmap="Greys", vmin=0, vmax=.6)
    # 繪制散點圖，根據標簽區分顏色m=markers
    markers = ['o' if i == 1 else 's' for i in y.ravel()]
    mscatter(X[:, 0], X[:, 1], c=y.ravel(), s=20, cmap=plt.cm.Spectral, edgecolors='none', m=markers, ax=axes)
    # 保存矢量圖
    plt.savefig(output_dir + '/' + file_name)
    plt.close()

def mscatter(x, y, ax=None, m=None, **kw):
    import matplotlib.markers as mmarkers
    if not ax: ax = plt.gca()
    sc = ax.scatter(x, y, **kw)
    if (m is not None) and (len(m) == len(x)):
        paths = []
        for marker in m:
            if isinstance(marker, mmarkers.MarkerStyle):
                marker_obj = marker
            else:
                marker_obj = mmarkers.MarkerStyle(marker)
            path = marker_obj.get_path().transformed(
                marker_obj.get_transform())
            paths.append(path)
        sc.set_paths(paths)
    return sc

X, y, X_train, X_test, y_train, y_test = load_dataset()

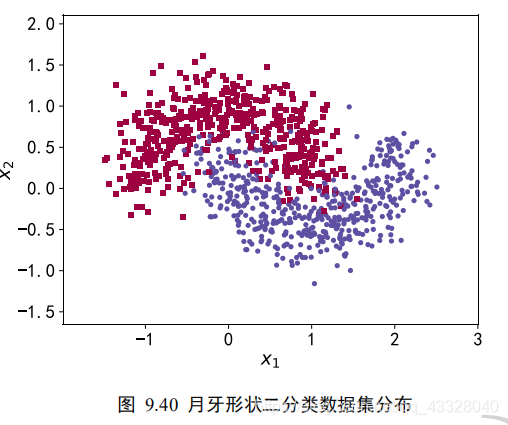

make_plot(X,y,"haha",'月牙形狀二分類資料集分布.svg')

2.網路層數的影響

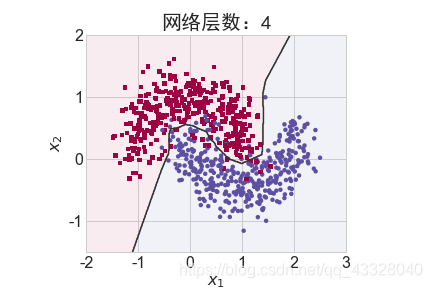

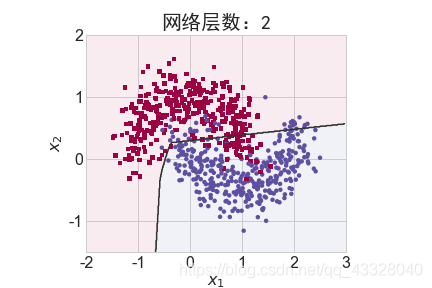

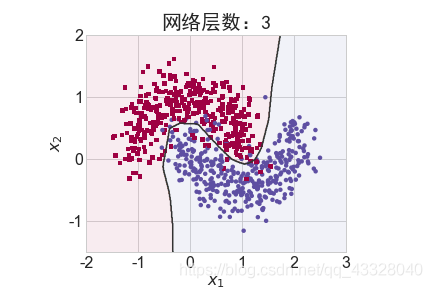

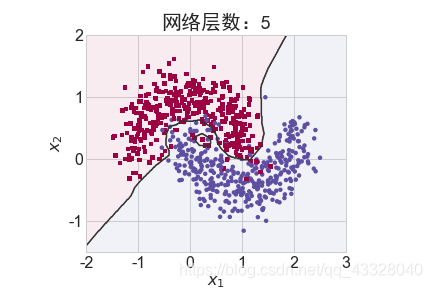

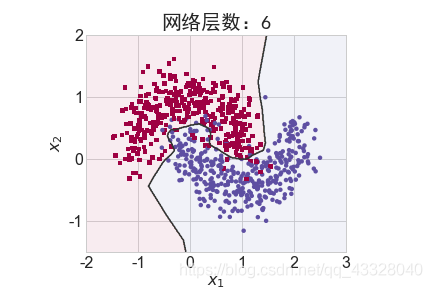

為了探討不同的網路深度下的過擬合程度，我們共進行了 5 次訓練實驗，在𝑛 ∈ [0,4]時，構建網路層數為n + 2層的全連接層網路，并通過 Adam 優化器訓練 500 個 Epoch

def network_layers_influence(X_train, y_train):
    # 構建 5 種不同層數的網路
    for n in range(5):
        # 創建容器
        model = Sequential()
        # 創建第一層
        model.add(layers.Dense(8, input_dim=2, activation='relu'))
        # 添加 n 層，共 n+2 層
        for _ in range(n):
            model.add(layers.Dense(32, activation='relu'))
        # 創建最末層
        model.add(layers.Dense(1, activation='sigmoid'))
        # 模型裝配與訓練
        model.compile(loss='binary_crossentropy', optimizer='adam', metrics=['accuracy'])
        model.fit(X_train, y_train, epochs=N_EPOCHS, verbose=1)
        # 繪制不同層數的網路決策邊界曲線
        # 可視化的 x 坐標范圍為[-2, 3]
        xx = np.arange(-2, 3, 0.01)
        # 可視化的 y 坐標范圍為[-1.5, 2]
        yy = np.arange(-1.5, 2, 0.01)
        # 生成 x-y 平面采樣網格點，方便可視化
        XX, YY = np.meshgrid(xx, yy)
        preds = model.predict_classes(np.c_[XX.ravel(), YY.ravel()])
        print(preds)
        title = "網路層數：{0}".format(2 + n)
        file = "網路容量_%i.png" % (2 + n)
        make_plot(X_train, y_train, title, file, XX, YY, preds, output_dir=OUTPUT_DIR + '/network_layers')

network_layers_influence(X_train, y_train)

3.Dropout的影響

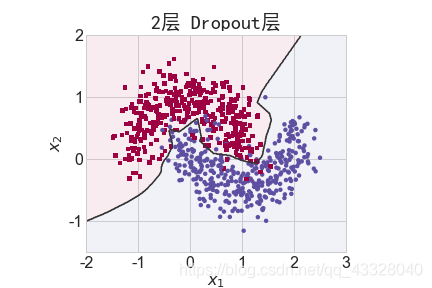

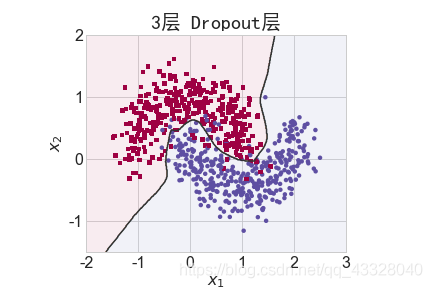

為了探討 Dropout 層對網路訓練的影響，我們共進行了 5 次實驗，每次實驗使用 7 層的全連接層網路進行訓練，但是在全連接層中間隔插入 0~4 個 Dropout 層并通過 Adam優化器訓練 500 個 Epoch

def dropout_influence(X_train, y_train):
    # 構建 5 種不同數量 Dropout 層的網路
    for n in range(5):
        # 創建容器
        model = Sequential()
        # 創建第一層
        model.add(layers.Dense(8, input_dim=2, activation='relu'))
        counter = 0
        # 網路層數固定為 5
        for _ in range(5):
            model.add(layers.Dense(64, activation='relu'))
        # 添加 n 個 Dropout 層
            if counter < n:
                counter += 1
                model.add(layers.Dropout(rate=0.5))

        # 輸出層
        model.add(layers.Dense(1, activation='sigmoid'))
        # 模型裝配
        model.compile(loss='binary_crossentropy', optimizer='adam', metrics=['accuracy'])
        # 訓練
        model.fit(X_train, y_train, epochs=N_EPOCHS, verbose=1)
        # 繪制不同 Dropout 層數的決策邊界曲線
        # 可視化的 x 坐標范圍為[-2, 3]
        xx = np.arange(-2, 3, 0.01)
        # 可視化的 y 坐標范圍為[-1.5, 2]
        yy = np.arange(-1.5, 2, 0.01)
        # 生成 x-y 平面采樣網格點，方便可視化
        XX, YY = np.meshgrid(xx, yy)
        preds = model.predict_classes(np.c_[XX.ravel(), YY.ravel()])

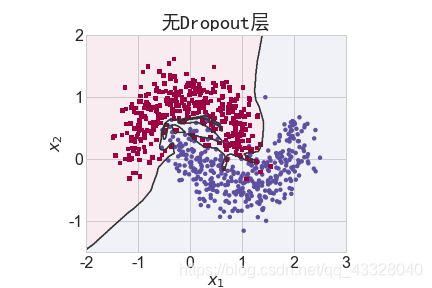

        title = "無Dropout層" if n == 0 else "{0}層 Dropout層".format(n)
        file = "Dropout_%i.png" % n
        make_plot(X_train, y_train, title, file, XX, YY, preds, output_dir=OUTPUT_DIR + '/dropout')

dropout_influence(X_train, y_train)

4.正則化的影響

為了探討正則化系數𝜆對網路模型訓練的影響，我們采用 L2 正則化方式，構建了 5 層的神經網路，其中第 2,3,4 層神經網路層的權值張量 W 均添加 L2 正則化約束項：

def build_model_with_regularization(_lambda):
    # 創建帶正則化項的神經網路
    model = Sequential()
    model.add(layers.Dense(8, input_dim=2, activation='relu'))  # 不帶正則化項
    # 2-4層均是帶 L2 正則化項
    model.add(layers.Dense(256, activation='relu', kernel_regularizer=regularizers.l2(_lambda)))
    model.add(layers.Dense(256, activation='relu', kernel_regularizer=regularizers.l2(_lambda)))
    model.add(layers.Dense(256, activation='relu', kernel_regularizer=regularizers.l2(_lambda)))
    # 輸出層
    model.add(layers.Dense(1, activation='sigmoid'))
    model.compile(loss='binary_crossentropy', optimizer='adam', metrics=['accuracy'])  # 模型裝配
    return model

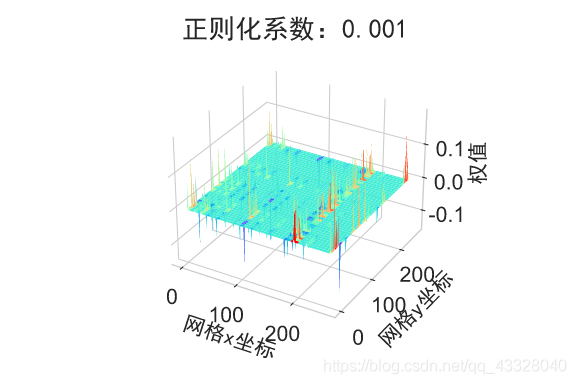

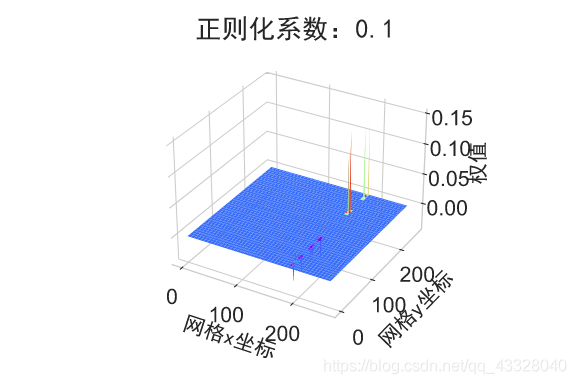

下面我們首先來實作一個權重可視化的函式

def plot_weights_matrix(model, layer_index, plot_name, file_name, output_dir=OUTPUT_DIR):
    # 繪制權值范圍函式
    # 提取指定層的權值矩陣
    weights = model.layers[layer_index].get_weights()[0]
    shape = weights.shape
    # 生成和權值矩陣等大小的網格坐標
    X = np.array(range(shape[1]))
    Y = np.array(range(shape[0]))
    X, Y = np.meshgrid(X, Y)
    # 繪制3D圖
    fig = plt.figure()
    ax = fig.gca(projection='3d')
    ax.xaxis.set_pane_color((1.0, 1.0, 1.0, 0.0))
    ax.yaxis.set_pane_color((1.0, 1.0, 1.0, 0.0))
    ax.zaxis.set_pane_color((1.0, 1.0, 1.0, 0.0))
    plt.title(plot_name, fontsize=20, fontproperties='SimHei')
    # 繪制權值矩陣范圍
    ax.plot_surface(X, Y, weights, cmap=plt.get_cmap('rainbow'), linewidth=0)
    # 設定坐標軸名
    ax.set_xlabel('網格x坐標', fontsize=16, rotation=0, fontproperties='SimHei')
    ax.set_ylabel('網格y坐標', fontsize=16, rotation=0, fontproperties='SimHei')
    ax.set_zlabel('權值', fontsize=16, rotation=90, fontproperties='SimHei')
    # 保存矩陣范圍圖
    plt.savefig(output_dir + "/" + file_name + ".svg")
    plt.close(fig)

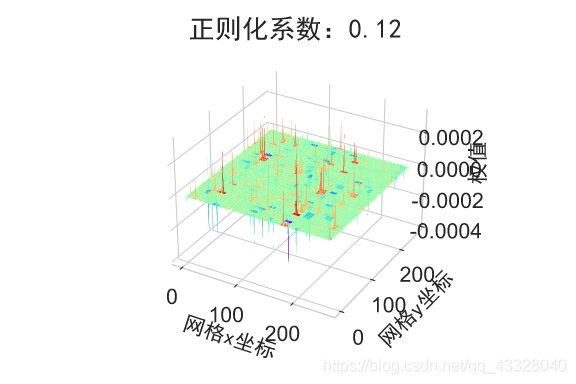

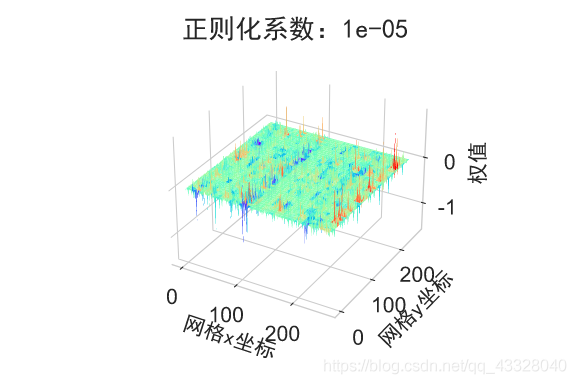

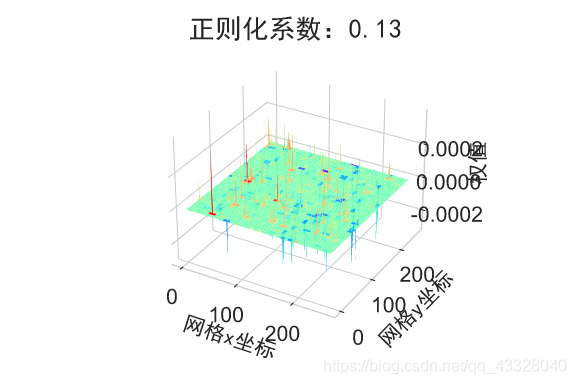

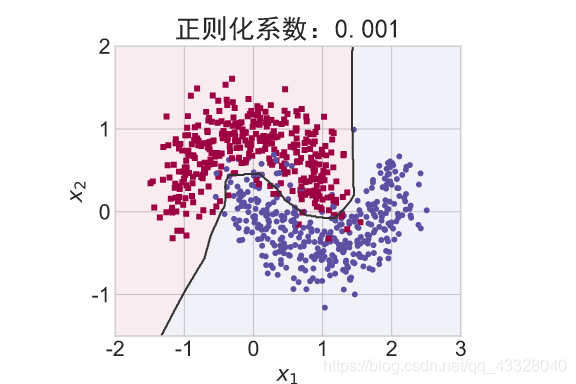

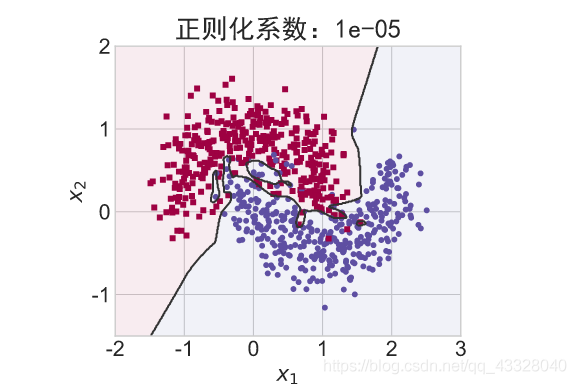

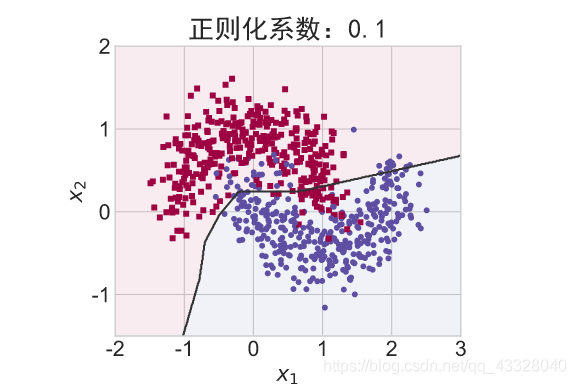

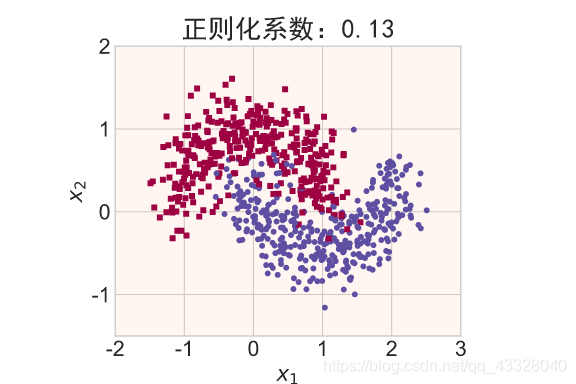

在保持網路結構不變的條件下，我們通過調節正則化系數 𝜆 = 0.00001,0.001,0.1,0.12,0.13 來測驗網路的訓練效果，并繪制出學習模型在訓練集上的決策邊界曲線

def regularizers_influence(X_train, y_train):
    for _lambda in [1e-5, 1e-3, 1e-1, 0.12, 0.13]:  # 設定不同的正則化系數
        # 創建帶正則化項的模型
        model = build_model_with_regularization(_lambda)
        # 模型訓練
        model.fit(X_train, y_train, epochs=N_EPOCHS, verbose=1)
        # 繪制權值范圍
        layer_index = 2
        plot_title = "正則化系數：{}".format(_lambda)
        file_name = "正則化網路權值_" + str(_lambda)
        # 繪制網路權值范圍圖
        plot_weights_matrix(model, layer_index, plot_title, file_name, output_dir=OUTPUT_DIR + '/regularizers')
        # 繪制不同正則化系數的決策邊界線
        # 可視化的 x 坐標范圍為[-2, 3]
        xx = np.arange(-2, 3, 0.01)
        # 可視化的 y 坐標范圍為[-1.5, 2]
        yy = np.arange(-1.5, 2, 0.01)
        # 生成 x-y 平面采樣網格點，方便可視化
        XX, YY = np.meshgrid(xx, yy)
        preds = model.predict_classes(np.c_[XX.ravel(), YY.ravel()])
        title = "正則化系數：{}".format(_lambda)
        file = "正則化_%g.svg" % _lambda
        make_plot(X_train, y_train, title, file, XX, YY, preds, output_dir=OUTPUT_DIR + '/regularizers')

regularizers_influence(X_train, y_train)
