前面幾篇文章，主要圍繞的是機械硬碟來說的，目前ssd目前應用也越來越廣了，值得我們花精力琢磨琢磨，SSD硬碟是地地道道電子技術下的產品，因為不像機械硬碟IO時依賴兩個耗時的機械軸行為：磁盤旋轉，以及磁道尋道，SSD硬碟的訪問延遲要比機械硬碟要低的多，在隨機IO下的表現尤其明顯，我們今天從最底層出發，看看SSD的幾個內部機理，
SSD的組成結構

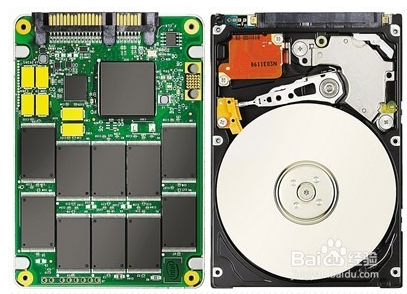

機械硬碟和ssd雖然都同為硬碟，但底層實作技術卻完全不一樣，機械硬碟使用的是磁性材料記憶，而SSD用的是類似u盤的閃存技術，實作技術的不同，必然在硬碟內部結構上他們就有天壤之別，他們的果照對比如下圖所示：

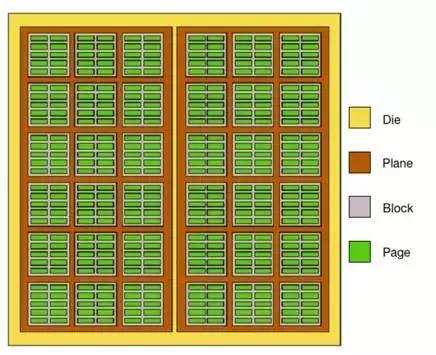

不像機械硬碟里的一摞子圓形碟片，SSD是由一些電路和黑色的存盤顆粒構成，SSD硬碟是基于NAND Flash存盤技術的，屬于非易失性存盤設備，換成人話說，就是掉電了資料不會丟，其中我們眼睛看見的黑色的存盤顆粒叫一個NAND Package，每個Package里面會包含多個Die， 我們“拆開”一個Die來看一下
每個Die有若干個Plane，每個Plane有若干個Block，每個Block有若干個Page，Page是磁盤進行讀寫的最小單位，一般為2KB/4KB/8KB/16KB等，
SSD里的扇區
前面我們介紹機械硬碟的時候，說到由于歷史原因，作業系統等軟體里，512KB扇區的概念是“根深蒂固”，新的機械硬碟雖然把物理扇區已經做到4KB的了，但沒辦法，為了兼容老系統還得整出個邏輯扇區的概念來適配，到了SSD里也一樣，雖然每一個物理Page的大小為2K到16K不等，但是為了兼容性，也必須得整出個邏輯扇區才行，
SSD控制器在邏輯上會把整個磁盤再重新劃分成一個個的“扇區”，采用和新機械硬碟一樣的LBA方式來進行編址（整個磁盤的扇區從0到某個最大值方式排列，并連成一條線），當需要讀取某幾個"扇區"上資料的時候，SSD控制器通過訪問這個LBA MapTable,再來找到要實際訪問的物理Page，如下圖：
不過SSD最小的讀寫單位就是Page，他是沒辦法只扇區來進行讀寫的，
最底層的閃存單元

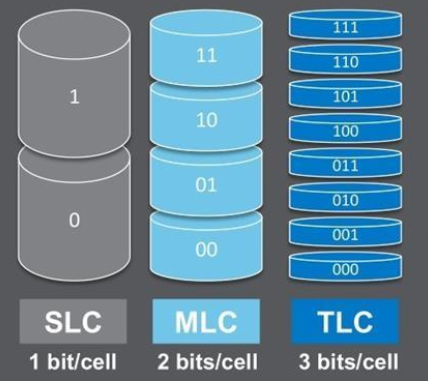

上面我們看到SSD是由一個個的Page組曾，而在每一個Page里，又包含了許許多多的閃存單元，，現代的閃存單元有多種型別，目前主流的主要分為SLC、MLC和TLC，
在SLC里，一個單元的電壓只分成高低兩種狀態，所以只能表示1bit資料，到了MLC，硬是把一個單元里的電壓按照高低分成了四種狀態，所以可以表示2bit，到了TLC，直接一個單元應拆分成8個電壓高低不同的狀態，為了表示3bit，由于TLC在資料讀寫需要八種不同電壓狀態，而施加不同的電壓狀態、 就需要更精確，也就需要更長的時間才能得以實作，另外由于電壓狀態多，出錯的可能性也會更大，所以，以上三種閃存單元對比：從性能和穩定性角度來看，SLC最好，從容量角度看，TLC最大，這就是為什么日常我們看到的工業級的SSD要比筆記本SSD要貴很多，其中一個很重要的原因就是工業級的盤往往采用的閃存單元是SLC或MLC，而我們家用的筆記本一般都是TCL，因為便宜嘛，我們從用表格再對它們直觀對比一下：
| 閃存型別 | 單cell電壓變化 | 單cell表示bit數 | 速度 | 擦寫次數 | 價格 |
|---|---|---|---|---|---|
| SLC(Single-Level Cell) | 兩種 | 1bit | 快 | 約10W次 | 貴 |
| MLC(Multi-Level Cell) | 四種 | 2bit | 一般 | 約3K次 | 一般 |
| TLC(Trinary-Level Cell) | 八種 | 3bit | 慢 | 約1K次 | 便宜 |
目前個人PC上消費用的主流閃存型別大部分都是TLC的，因為價格便宜，容量大，
思考
- 假設某SSD的Page大小是4KB，一個檔案是16KB，那么該檔案是存在一個黑色的存盤顆粒里,還是多個？

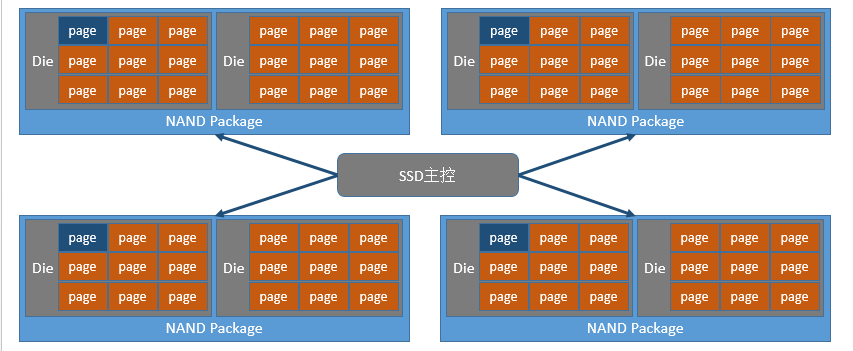

我們先把SSD的邏輯結構用個直觀一點的圖來看：
假設只寫在一個顆粒里，那么對該檔案進行讀取的時候，就只能用到一條Flash通道，這樣速度就會比較慢，如果存在相鄰的4個顆粒里，每個寫入4KB，這樣多個Flash通道的帶寬會充分發揮出來，傳輸速度也更快，所以，實際中是分散在多個，
