一、前言
從研究生開始到作業半年，陸續在接觸MCU SOC這些以CPU為核心的控制器，但由于專業的原因一直對CPU的內部結構和作業原理一知半解，今天從一篇博客中打破一直以來的盲區，特此宣告，本文設計思想及代碼均源于如下博文，這里僅用于自己學習記錄，以及分享心得之用，
簡易CPU的設計和實作_阡飛陌-CSDN博客
https://blog.csdn.net/weixin_36077867/article/details/82286612
二、簡易CPU結構與作業原理概述

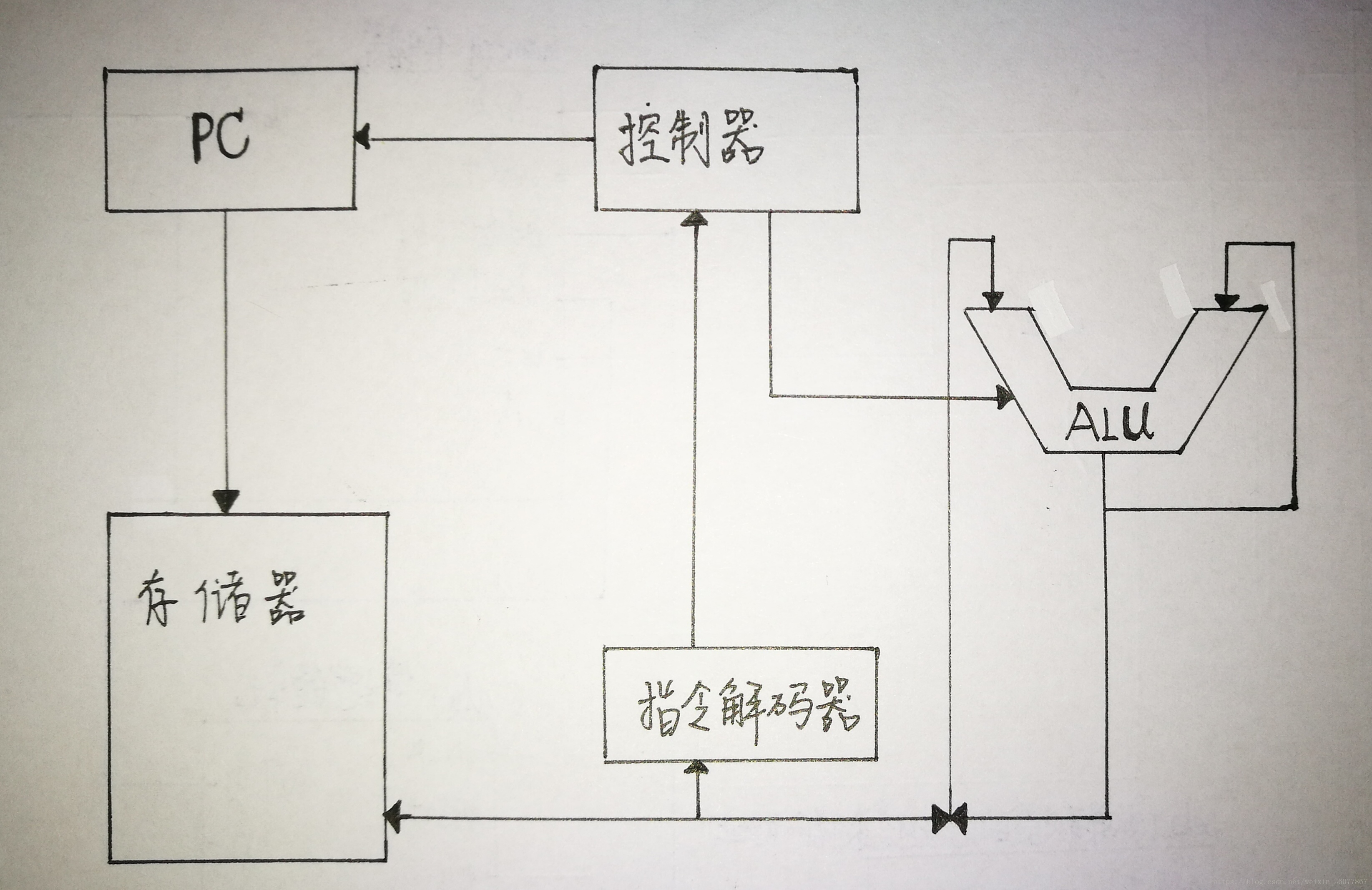

用下原文中的結構圖：
CPU核心模塊包括控制器、程式計數器（PC）、存盤器（memory）、譯碼器和算術邏輯單元（ALU），控制器負責指揮調度各個模塊正常作業：PC每到達一個數階段內，均會進行取指令->譯碼->執行指令，取指令從memory中取出PC值指向地址的資料，之后資料傳入譯碼器翻譯為具體操作目的，最后根據這一目標來讓ALU完成算數和邏輯運算，并將運算結果保存到memory指定地址，memory的內容就是在我們之前玩單片機時用IDE將C/C++等高級語言轉化成的位元流，里邊包括了代碼指令、臨時變數及所有需要保存的資料數值，
三、設計代碼與仿真分析
以下代碼僅是對轉載博客中進行了少許改動，并無實質變化，
1 `timescale 1ns / 1ps 2 3 // Description: 4 // program counter 5 6 module PC 7 #(parameter ADDR_WIDTH = 5) 8 ( 9 input clock, 10 input reset, 11 input en, 12 output reg [ADDR_WIDTH-1:0] pc 13 ); 14 15 wire [ADDR_WIDTH-1:0] pc_next; 16 17 always@(posedge clock or posedge reset)begin 18 if(reset) 19 pc <= 0; 20 else if(en) 21 pc <= pc_next; 22 end 23 24 assign pc_next = pc + 1; 25 26 endmodulePC.v
1 `timescale 1ns / 1ps 2 3 // Description: 4 // memory used for storing instructions, temporary variables, and initialization data 5 //STA，store A to 6 //LDA, load A from 7 8 9 module memory 10 #( 11 parameter ADDR_WIDTH = 5, 12 parameter DATA_WIDTH = 8 13 ) 14 ( 15 input clock, 16 input reset, 17 input wr_en, 18 input rd_en, 19 input [ADDR_WIDTH-1:0] addr, 20 input [DATA_WIDTH-1:0] din, 21 output reg [DATA_WIDTH-1:0] dout 22 ); 23 24 reg [DATA_WIDTH-1:0] mem [0:32-1]; 25 26 always@(posedge clock,posedge reset)begin 27 if(reset)begin 28 mem [0] <= 'b000_01011; //LDA 01011 29 mem [1] <= 'b010_01100; //ADD 01100 30 mem [2] <= 'b001_01101; //STA 01101 31 mem [3] <= 'b000_01011; //LDA 01011 32 mem [4] <= 'b100_01100; //AND 01100 33 mem [5] <= 'b001_01110; //STA 01110 34 mem [6] <= 'b000_01011; //LDA 01011 35 mem [7] <= 'b011_01100; //SUB 01100 36 mem [8] <= 'b001_01111; //STA 01111 37 mem [9] <= 'b10100000; //HLT 38 mem [10] <= 'b00000000; 39 mem [11] <= 'b10010101; 40 mem [12] <= 'b01100101; 41 mem [13] <= 'b00000000; 42 mem [14] <= 'b00000000; 43 mem [15] <= 'b00000000; 44 mem [16] <= 'b00000000; 45 mem [17] <= 'b00000000; 46 mem [18] <= 'b00000000; 47 mem [19] <= 'b00000000; 48 mem [20] <= 'b00000000; 49 mem [21] <= 'b00000000; 50 mem [22] <= 'b00000000; 51 mem [23] <= 'b00000000; 52 mem [24] <= 'b00000000; 53 mem [25] <= 'b00000000; 54 mem [26] <= 'b00000000; 55 mem [27] <= 'b00000000; 56 mem [28] <= 'b00000000; 57 mem [29] <= 'b00000000; 58 mem [30] <= 'b00000000; 59 mem [31] <= 'b00000000; 60 end 61 else begin 62 if(wr_en) 63 mem[addr] <= din; 64 else if(rd_en) 65 dout <= mem[addr]; 66 end 67 end 68 endmodulememory.v
`timescale 1ns / 1ps // Description: // instruction decoder module idec #( parameter DATA_WIDTH = 8, parameter ADDR_WIDTH = 5 ) ( input clock, input reset, input en, input [DATA_WIDTH-1:0] instruction,//from memory output reg [DATA_WIDTH-ADDR_WIDTH-1:0] opcode, output reg [ADDR_WIDTH-1:0] addr ); always@(posedge clock,posedge reset)begin if(reset)begin opcode <= 0; addr <= 0; end else if(en)begin opcode <= instruction[DATA_WIDTH-1 -:3]; addr <= instruction[ADDR_WIDTH-1:0]; end end endmoduleidec.v
1 `timescale 1ns / 1ps 2 3 // Description: 4 // arithmetic logic unit 5 6 7 module alu 8 #(parameter OP_WIDTH = 8) 9 ( 10 input clock, 11 input reset, 12 13 input en, 14 input add_en,//加法運算使能 15 input sub_en, 16 input and_en, 17 input pass_en, 18 input [OP_WIDTH-1:0] din, 19 20 output n,//負標志 21 output z,//0標志 22 output reg c,//輸出進位標志 23 output v,//輸出溢位標志 24 output reg [OP_WIDTH-1:0] a//累加器輸出暫存器 dout 25 26 ); 27 28 assign n = (c == 1) ? 1: 0 ; //負數標志，如果進位標志為1,則n=1 29 assign z = (a == 'd0) ? 1: 0 ; //0標志，如果累加器為0，z=1 30 assign v = ((a>2**(OP_WIDTH-1)-1) || (a<-2**(OP_WIDTH-1)) ? 1:0 ); //溢位標志 補碼取值范圍：-2^(n-1)~~~~~2^(n-1)-1 n=8 31 32 always @(posedge clock or posedge reset)begin 33 if (reset) begin 34 a <= 0; //復位累加器清0， 35 c <= 0; 36 end 37 else begin 38 if(en) begin 39 if(add_en) 40 {c,a} <= a + din; 41 else if(sub_en) 42 {c,a} <= a - din; 43 else if(and_en) 44 a <= a & din; 45 else if(pass_en) 46 a <= din; 47 end 48 end 49 end 50 51 endmodulealu.v
1 `timescale 1ns / 1ps 2 3 4 module control#( 5 parameter DATA_WIDTH = 8, 6 parameter ADDR_WIDTH = 5 7 ) 8 ( 9 input clock, 10 input reset, 11 input [DATA_WIDTH-ADDR_WIDTH-1:0] opcode,//來自解碼器解碼后指令 12 13 output reg [6-1:0] s,//使能信號 14 output reg addr_sel,//程式或資料地址選通 15 output reg [4-1:0] instrs 16 17 ); 18 19 parameter [DATA_WIDTH-ADDR_WIDTH-1:0] LDA = 'b000, 20 STA = 'b001, 21 ADD = 'b010, 22 SUB = 'b011, 23 AND = 'b100; 24 25 reg [8-1:0] cnt; 26 wire add_cnt,end_cnt; 27 28 always@(posedge clock, posedge reset)begin 29 if(reset) 30 cnt <= 0; 31 else if(add_cnt)begin 32 if(end_cnt) 33 cnt <= 0; 34 else 35 cnt <= cnt + 1; 36 end 37 end 38 39 assign add_cnt = 1; 40 assign end_cnt = add_cnt && cnt == 6-1; 41 42 always@(*)begin 43 case(cnt) 44 0:begin//取指令 45 s = 'b100_000; 46 addr_sel = 0; 47 instrs = 0; 48 end 49 1:begin//解碼 50 s = 'b010_000; 51 addr_sel = 0; 52 end 53 2:begin//read from the memory 54 addr_sel = 1; 55 if( 56 (opcode == LDA) || 57 (opcode == ADD) || 58 (opcode == SUB) || 59 (opcode == AND) 60 ) 61 s = 'b001_000; 62 else 63 s = 'b000_000; 64 end 65 3:begin//ALU operations 66 s = 'b000_100; 67 addr_sel = 1; 68 case(opcode) 69 LDA:instrs = 'b0001; 70 ADD:instrs = 'b1000; 71 SUB:instrs = 'b0100; 72 AND:instrs = 'b0010; 73 STA:instrs = 'b0000; 74 default:instrs = 'b0000; 75 endcase 76 end 77 4:begin//write to the memory 78 addr_sel = 1; 79 if(opcode == STA) 80 s = 'b000_010; 81 else 82 s = 'b000_000; 83 end 84 5:begin// PC 85 s = 'b000_001; 86 addr_sel = 1; 87 end 88 default:begin 89 s = 'b000_000; 90 addr_sel = 0; 91 instrs = 0; 92 end 93 endcase 94 end 95 96 endmodulecontrol.v
1 `timescale 1ns / 1ps 2 3 module cpu_top 4 ( 5 input clock, 6 input reset, 7 8 output n,//負標志 9 output z,//0標志 10 output c,//輸出進位標志 11 output v//輸出溢位標志 12 ); 13 14 parameter DATA_WIDTH = 8, 15 ADDR_WIDTH = 5; 16 17 18 wire [6-1:0] s; 19 wire [ADDR_WIDTH-1:0] addr_mem,addr_idec,addr_pc; 20 wire addr_sel; 21 wire [DATA_WIDTH-1:0] dout_mem,din_mem; 22 wire [DATA_WIDTH-ADDR_WIDTH-1:0] opcode; 23 wire [4-1:0] alu_oper; 24 25 assign addr_mem = addr_sel == 1 ? addr_idec: addr_pc; 26 27 control#( 28 .DATA_WIDTH (DATA_WIDTH), 29 .ADDR_WIDTH (ADDR_WIDTH) 30 ) 31 controlor 32 ( 33 .clock (clock), 34 .reset (reset), 35 .opcode (opcode),//來自解碼器解碼后指令 36 .s (s),//使能信號 37 .addr_sel (addr_sel),//程式或資料地址選通 38 .instrs (alu_oper) 39 40 ); 41 42 PC 43 #(.ADDR_WIDTH (ADDR_WIDTH)) 44 pointer_counter 45 ( 46 .clock (clock), 47 .reset (reset), 48 .en (s[0]), 49 .pc (addr_pc)//code address 50 ); 51 52 53 memory 54 #( 55 .ADDR_WIDTH(ADDR_WIDTH), 56 .DATA_WIDTH (DATA_WIDTH) 57 ) 58 memory 59 ( 60 .clock (clock), 61 .reset (reset), 62 .wr_en (s[1]), 63 .rd_en (s[5] | s[3]), 64 .addr (addr_mem), 65 .din (din_mem), 66 .dout (dout_mem) 67 ); 68 69 idec 70 #( 71 .DATA_WIDTH (DATA_WIDTH), 72 .ADDR_WIDTH (ADDR_WIDTH) 73 ) 74 instr_decoder 75 ( 76 .clock (clock), 77 .reset (reset), 78 .en (s[4]), 79 .instruction(dout_mem),//from memory 80 81 .opcode (opcode), 82 .addr (addr_idec)//data address 83 ); 84 85 alu 86 #(.OP_WIDTH(DATA_WIDTH)) 87 alu 88 ( 89 .clock (clock), 90 .reset (reset), 91 .en (s[2]), 92 .add_en (alu_oper[3]),//加法運算使能 93 .sub_en (alu_oper[2]), 94 .and_en (alu_oper[1]), 95 .pass_en (alu_oper[0]), 96 .din (dout_mem), 97 .n (n),//負標志 98 .z (z),//0標志 99 .c (c),//輸出進位標志 100 .v (v),//輸出溢位標志 101 .a (din_mem)//累加器輸出暫存器 dout 102 103 ); 104 105 106 endmodulecpu_top.v

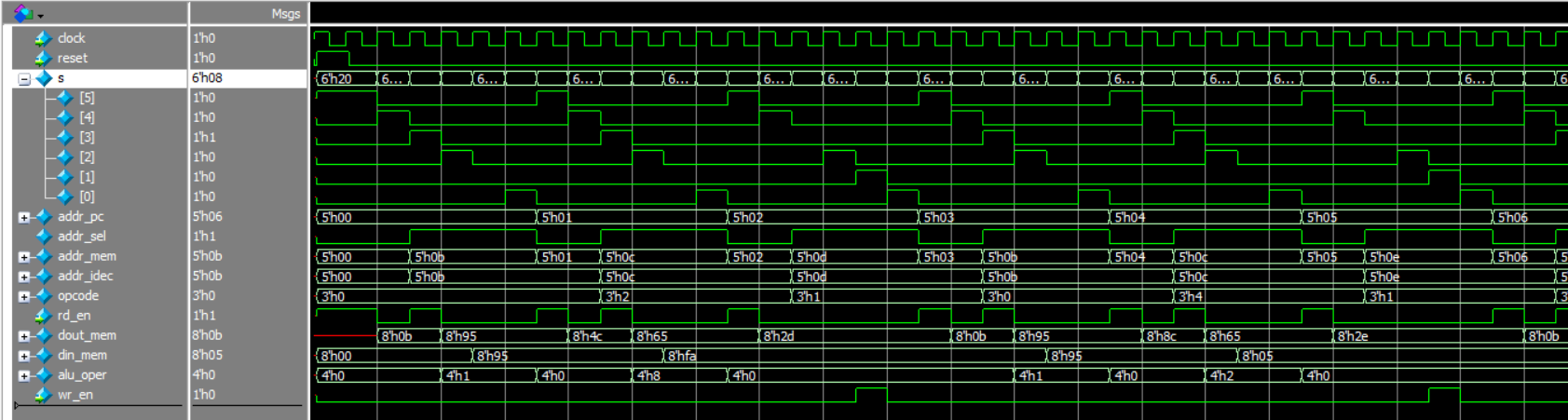

現在仿真觀察邏輯是否按照預期作業，這里使用Questasim工具，該工具的Windows/Linux版本都很容易下載到，而且對SV UVM支持程度高，是芯片自學的首選，只寫了個簡單的testbench來toggle clock和reset，
`timescale 1ns/1ps; module tb_top; parameter T = 10; logic clock; logic reset; logic n,z,c,v; initial begin:clock_toggle clock = 1; forever begin #(T/2.0); clock = ~clock; end end initial begin reset = 0; #1; reset = 1; #T; reset = 0; #20; $stop; end cpu_top DUT ( .clock (clock), .reset (reset), .n (n),//負標志 .z (z),//0標志 .c (c),//輸出進位標志 .v (v)//輸出溢位標志 ); endmoduletestbench.sv

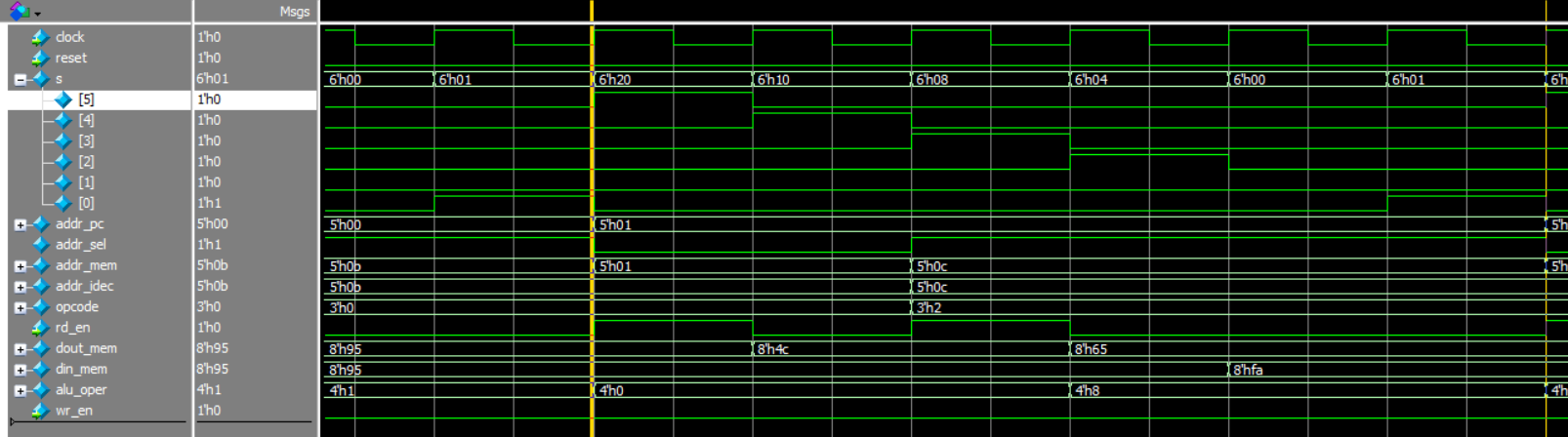

PC不斷從0計數到5.每個計數周期內，各個模塊的使能信號s也在交替拉高，指示當前進行不同的操作步驟，我們以第三個周期為例：
s5：讀取memory的'h1地址資料'b010_01100
s4:得到8'h4c，決議出當前操作碼是高三位3'h2(ADD)，操作地址是第五位5'h0c
s3:讀取5'h0c地址內的資料'b0110_0101 即8'h65
s2:呼叫ALU，將上次計算結果與當前讀取memory中資料相加給din_mem，'h95+'h65='hfa
s1:由于操作碼不包括寫入，當前時鐘不操作
s0:PC加1，為下一個指令周期做準備
這個“CPU”真的簡單到幾乎不能做任何事情，但其對于初步接觸的人還是很有幫助的，現代CPU指令集非常龐大，還包括一些暫存器、總線單元等專用硬體邏輯，所以要學的還有很多，從應用角度來講，在更上一個層次掌握MCU的結構及原理更加重要，
轉載請註明出處，本文鏈接：https://www.uj5u.com/houduan/205303.html
標籤：Verilog
