在《Flink SQL Client初探》一文中，我們體驗了Flink SQL Client的基本功能，今天來通過實戰更深入學習和體驗Flink SQL；
實戰內容
本次實戰主要是通過Flink SQL Client消費kafka的實時訊息，再用各種SQL操作對資料進行查詢統計，內容匯總如下：
- DDL創建Kafka表
- 視窗統計；
- 資料寫入ElasticSearch
- 聯表操作
版本資訊
- Flink：1.10.0
- Flink所在作業系統：CentOS Linux release 7.7.1908
- JDK：1.8.0_211
- Kafka：2.4.0（scala：2.12）
- Mysql：5.7.29
資料源準備
- 本次實戰用的資料，來源是阿里云天池公開資料集的一份淘寶用戶行為資料集，獲取方式請參考《準備資料集用于flink學習》
- 獲取到資料集檔案后轉成kafka訊息發出，這樣我們使用Flink SQL時就按照實時消費kafka訊息的方式來操作，具體的操作方式請參考《將CSV的資料發送到kafka》
- 上述操作完成后，一百零四萬條淘寶用戶行為資料就會通過kafka訊息順序發出，咱們的實戰就有不間斷實時資料可用 了，訊息內容如下：
{"user_id":1004080,"item_id":2258662,"category_id":79451,"behavior":"pv","ts":"2017-11-24T23:47:47Z"}
{"user_id":100814,"item_id":5071478,"category_id":1107469,"behavior":"pv","ts":"2017-11-24T23:47:47Z"}
{"user_id":114321,"item_id":4306269,"category_id":4756105,"behavior":"pv","ts":"2017-11-24T23:47:48Z"}
- 上述訊息中每個欄位的含義如下表：
| 列名稱 | 說明 |
|---|---|
| 用戶ID | 整數型別，序列化后的用戶ID |
| 商品ID | 整數型別，序列化后的商品ID |
| 商品類目ID | 整數型別，序列化后的商品所屬類目ID |
| 行為型別 | 字串，列舉型別，包括('pv', 'buy', 'cart', 'fav') |
| 時間戳 | 行為發生的時間戳 |
| 時間字串 | 根據時間戳欄位生成的時間字串 |
jar準備
實戰程序中要用到下面這五個jar檔案：
- flink-jdbc_2.11-1.10.0.jar
- flink-json-1.10.0.jar
- flink-sql-connector-elasticsearch6_2.11-1.10.0.jar
- flink-sql-connector-kafka_2.11-1.10.0.jar
- mysql-connector-java-5.1.48.jar
我已將這些檔案打包上傳到GitHub，下載地址：https://raw.githubusercontent.com/zq2599/blog_demos/master/files/sql_lib.zip
請在flink安裝目錄下新建檔案夾sql_lib，然后將這五個jar檔案放進去；
Elasticsearch準備
如果您裝了docker和docker-compose，那么下面的命令可以快速部署elasticsearch和head工具：
wget https://raw.githubusercontent.com/zq2599/blog_demos/master/elasticsearch_docker_compose/docker-compose.yml && \
docker-compose up -d
準備完畢，開始操作吧；
DDL創建Kafka表
- 進入flink目錄，啟動flink：bin/start-cluster.sh
- 啟動Flink SQL Client：bin/sql-client.sh embedded -l sql_lib

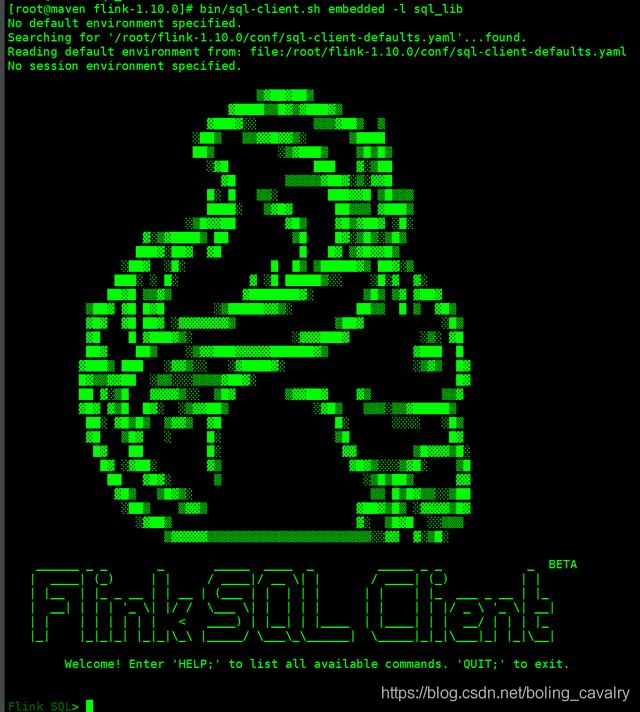

- 啟動成功顯示如下：
4. 執行以下命令即可創建kafka表，請按照自己的資訊調整引數：
CREATE TABLE user_behavior (
user_id BIGINT,
item_id BIGINT,
category_id BIGINT,
behavior STRING,
ts TIMESTAMP(3),
proctime as PROCTIME(), -- 處理時間列
WATERMARK FOR ts as ts - INTERVAL '5' SECOND -- 在ts上定義watermark，ts成為事件時間列
) WITH (
'connector.type' = 'kafka', -- kafka connector
'connector.version' = 'universal', -- universal 支持 0.11 以上的版本
'connector.topic' = 'user_behavior', -- kafka topic
'connector.startup-mode' = 'earliest-offset', -- 從起始 offset 開始讀取
'connector.properties.zookeeper.connect' = '192.168.50.43:2181', -- zk 地址
'connector.properties.bootstrap.servers' = '192.168.50.43:9092', -- broker 地址
'format.type' = 'json' -- 資料源格式為 json
);

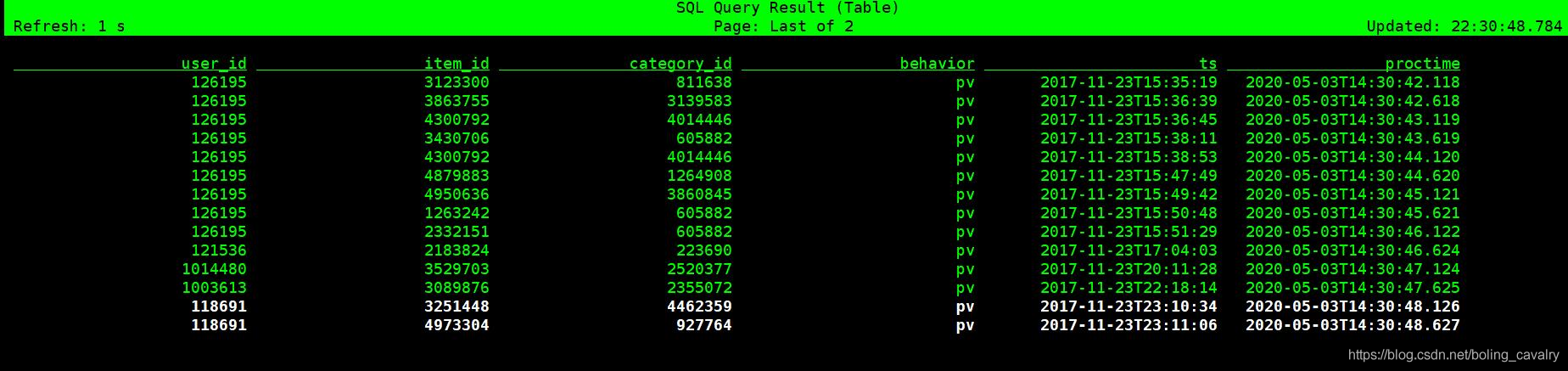

- 執行SELECT * FROM user_behavior;看看原始資料，如果訊息正常應該和下圖類似：
視窗統計
- 下面的SQL是以每十分鐘為視窗，統計每個視窗內的總瀏覽數，TUMBLE_START回傳的資料格式是timestamp，這里再呼叫DATE_FORMAT函式將其格式化成了字串：
SELECT DATE_FORMAT(TUMBLE_START(ts, INTERVAL '10' MINUTE), 'yyyy-MM-dd hh:mm:ss'),
DATE_FORMAT(TUMBLE_END(ts, INTERVAL '10' MINUTE), 'yyyy-MM-dd hh:mm:ss'),
COUNT(*)
FROM user_behavior
WHERE behavior = 'pv'
GROUP BY TUMBLE(ts, INTERVAL '10' MINUTE);

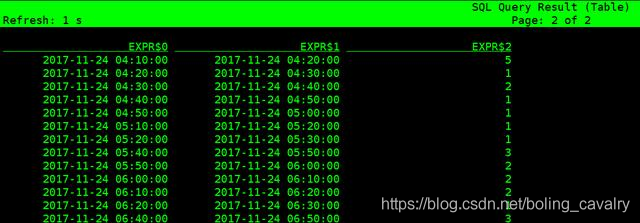

- 得到資料如下所示：
資料寫入ElasticSearch
- 確保elasticsearch已部署好；
- 執行以下陳述句即可創建es表，請按照您自己的es資訊調整下面的引數：
CREATE TABLE pv_per_minute (
start_time STRING,
end_time STRING,
pv_cnt BIGINT
) WITH (
'connector.type' = 'elasticsearch', -- 型別
'connector.version' = '6', -- elasticsearch版本
'connector.hosts' = 'http://192.168.133.173:9200', -- elasticsearch地址
'connector.index' = 'pv_per_minute', -- 索引名，相當于資料庫表名
'connector.document-type' = 'user_behavior', -- type，相當于資料庫庫名
'connector.bulk-flush.max-actions' = '1', -- 每條資料都重繪
'format.type' = 'json', -- 輸出資料格式json
'update-mode' = 'append'
);
- 執行以下陳述句，就會將每分鐘的pv總數寫入es的pv_per_minute索引：
INSERT INTO pv_per_minute
SELECT DATE_FORMAT(TUMBLE_START(ts, INTERVAL '1' MINUTE), 'yyyy-MM-dd hh:mm:ss') AS start_time,
DATE_FORMAT(TUMBLE_END(ts, INTERVAL '1' MINUTE), 'yyyy-MM-dd hh:mm:ss') AS end_time,
COUNT(*) AS pv_cnt
FROM user_behavior
WHERE behavior = 'pv'
GROUP BY TUMBLE(ts, INTERVAL '1' MINUTE);

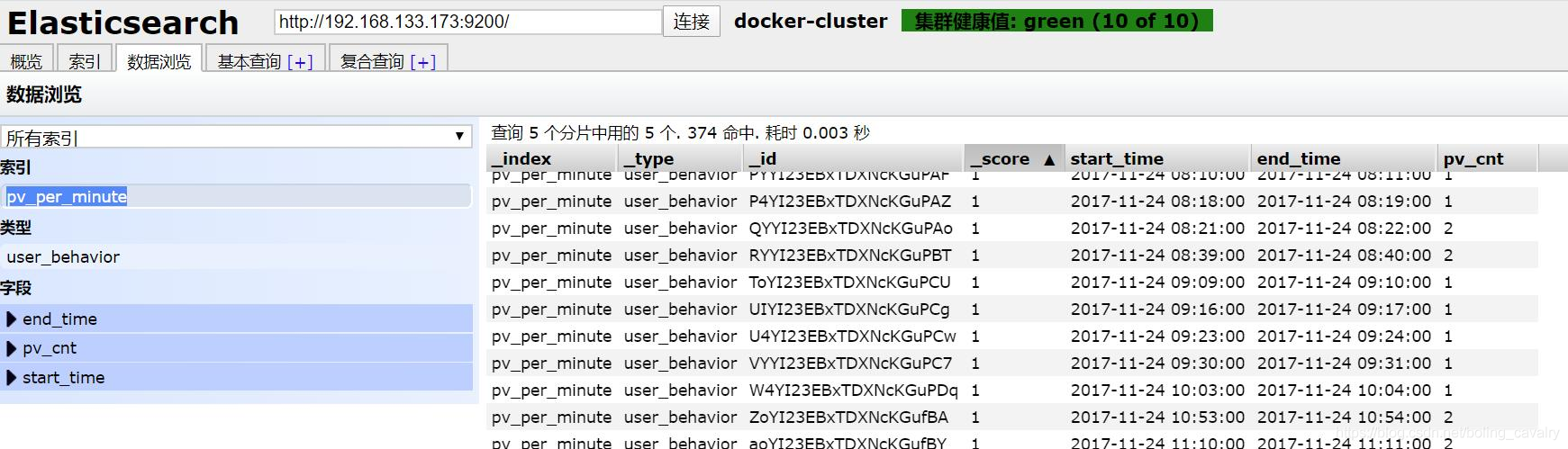

- 用es-head查看，發現資料已成功寫入：
聯表操作
- 當前user_behavior表的category_id表示商品類目，例如11120表示計算機書籍，61626表示牛仔褲，本次實戰的資料集中，這樣的類目共有五千多種；
- 如果我們將這五千多種類目分成6個大類，例如11120屬于教育類，61626屬于服裝類，那么應該有個大類和類目的關系表；
- 這個大類和類目的關系表在MySQL創建，表名叫category_info，建表陳述句如下：
CREATE TABLE `category_info`(
`id` int(11) unsigned NOT NULL AUTO_INCREMENT,
`parent_id` bigint ,
`category_id` bigint ,
PRIMARY KEY ( `id` )
) ENGINE=InnoDB AUTO_INCREMENT=5 DEFAULT CHARSET=utf8 COLLATE=utf8_bin;
- 表category_info所有資料來自對原始資料中category_id欄位的提取，并且隨機將它們劃分為6個大類，該表的資料請在我的GitHub下載：https://raw.githubusercontent.com/zq2599/blog_demos/master/files/category_info.sql
- 請在MySQL上建表category_info，并將上述資料全部寫進去；
- 在Flink SQL Client執行以下陳述句創建這個維表，mysql資訊請按您自己配置調整：
CREATE TABLE category_info (
parent_id BIGINT, -- 商品大類
category_id BIGINT -- 商品詳細類目
) WITH (
'connector.type' = 'jdbc',
'connector.url' = 'jdbc:mysql://192.168.50.43:3306/flinkdemo',
'connector.table' = 'category_info',
'connector.driver' = 'com.mysql.jdbc.Driver',
'connector.username' = 'root',
'connector.password' = '123456',
'connector.lookup.cache.max-rows' = '5000',
'connector.lookup.cache.ttl' = '10min'
);
- 嘗試聯表查詢：
SELECT U.user_id, U.item_id, U.behavior, C.parent_id, C.category_id
FROM user_behavior AS U LEFT JOIN category_info FOR SYSTEM_TIME AS OF U.proctime AS C
ON U.category_id = C.category_id;

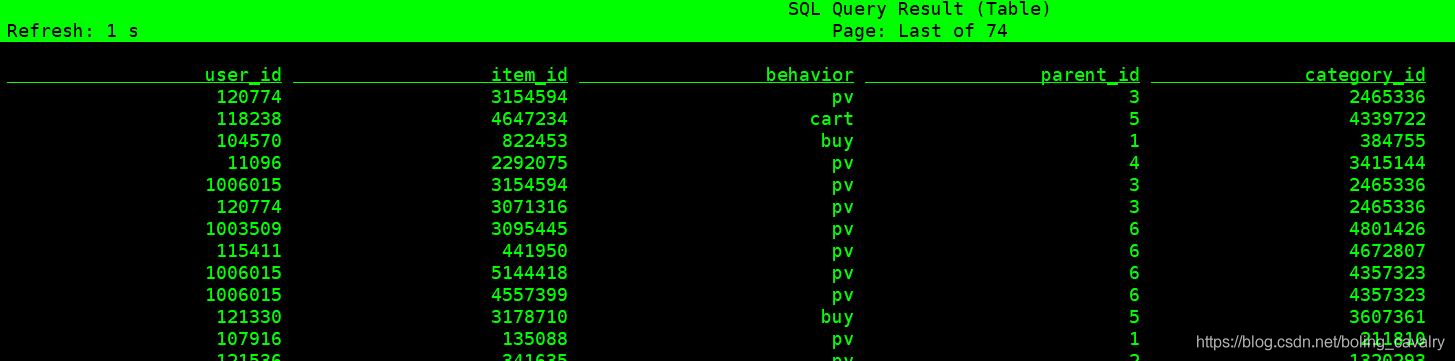

- 如下圖，聯表查詢成功，每條記錄都能對應大類：
- 再試試聯表統計，每個大類的總瀏覽量：
SELECT C.parent_id, COUNT(*) AS pv_count
FROM user_behavior AS U LEFT JOIN category_info FOR SYSTEM_TIME AS OF U.proctime AS C
ON U.category_id = C.category_id
WHERE behavior = 'pv'
GROUP BY C.parent_id;

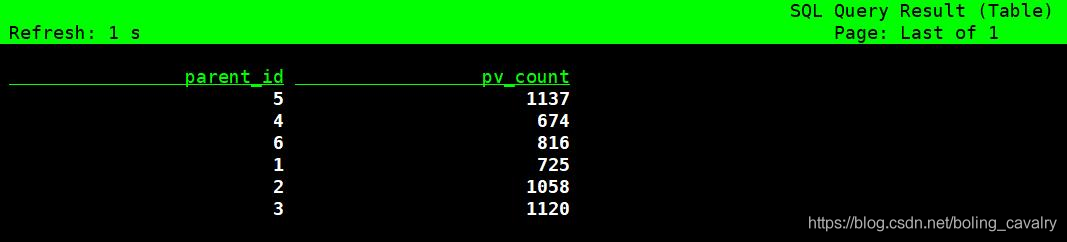

- 如下圖，資料是動態更新的：
- 執行以下陳述句，可以在統計時將大類ID轉成中文名：
SELECT CASE C.parent_id
WHEN 1 THEN '服飾鞋包'
WHEN 2 THEN '家裝家飾'
WHEN 3 THEN '家電'
WHEN 4 THEN '美妝'
WHEN 5 THEN '母嬰'
WHEN 6 THEN '3C數碼'
ELSE '其他'
END AS category_name,
COUNT(*) AS pv_count
FROM user_behavior AS U LEFT JOIN category_info FOR SYSTEM_TIME AS OF U.proctime AS C
ON U.category_id = C.category_id
WHERE behavior = 'pv'
GROUP BY C.parent_id;

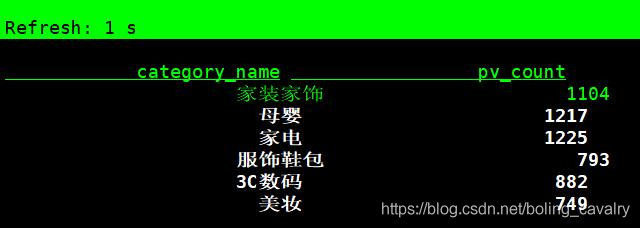

- 效果如下圖：
至此，我們借助Flink SQL Client體驗了Flink SQL豐富的功能，如果您也在學習Flink SQL，希望本文能給您一些參考；
