Flink處理函式實戰系列鏈接

1. 深入了解ProcessFunction的狀態操作(Flink-1.10)；
2. ProcessFunction；
3. KeyedProcessFunction類；
4. ProcessAllWindowFunction(視窗處理)；
5. CoProcessFunction(雙流處理)；

關于ProcessFunction狀態的疑惑

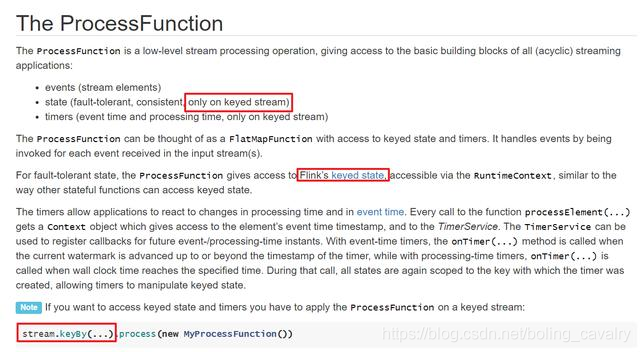

學習Flink的ProcessFunction程序中，官方檔案中涉及狀態處理的時候，不止一次提到只適用于keyed stream的元素，如下圖紅框所示：

之前寫過一些flink應用，keyed stream常用但不是必須用的，所以產生了疑問：

1. 為何只有keyed stream的元素能讀寫狀態？
2. 每個key對應的狀態是如何操作的？

Flink的"狀態"

先去回顧Flink"狀態"的知識點：

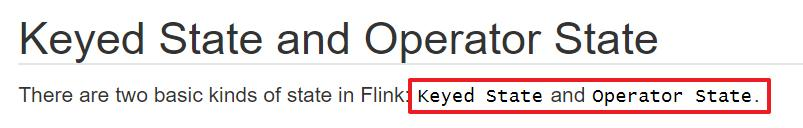

1. 官方檔案說就兩種狀態：keyed state和operator state：

2. 如上圖，keyed stream的元素是具有key的特征，與ProcessFunction的操作狀態時要求匹配，其他steam的元素由于沒有key的特征，所以也就沒有狀態一說了；

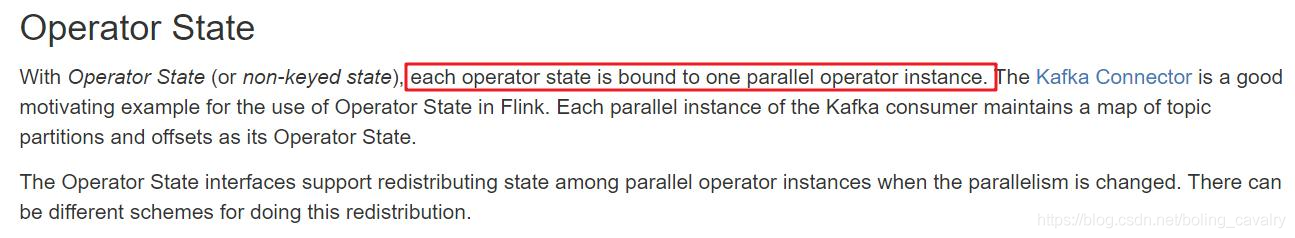

3. 另一種狀態是Operator State，如下圖，這是和多并行度計算時的算子實體系結的，例如當前算子消費kafka的某個磁區的最新offset，而ProcessFunction是用來處理stream元素的，不會涉及到Operator State：


官方demo

為了學習ProcessFunction就去看官方demo，地址是：https://ci.apache.org/projects/flink/flink-docs-release-1.10/dev/stream/operators/process_function.html ，簡單說說這個demo的功能：

1. 資料源在不間斷的產生單詞，每個單詞對應一個Tuple2<String,String>的實體；
2. 資料源被keyBy方法轉成KeyedStream，key是Tuple2實體的f0欄位；
3. 一個KeyedProcessFunction的子類CountWithTimeoutFunction，被用來處理KeyedStream的每個元素，處理的邏輯：為每個key維護一個狀態，狀態的內容是這個key的出現次數和最后一次出現時間；
4. 如果那個key連續一分鐘沒有出現，KeyedProcessFunction就向下游發送這個元素；

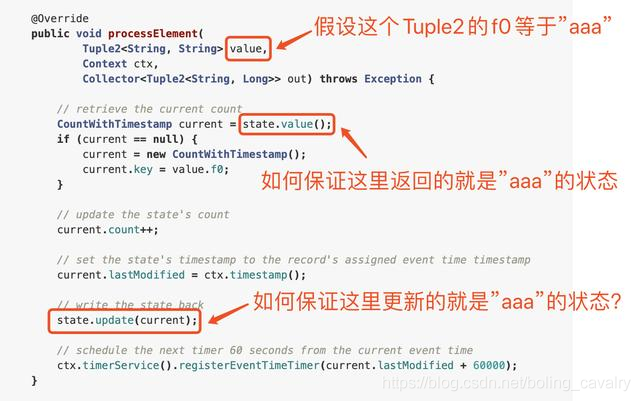

以上就是官方demo的功能，本來是想通過demo來加深認識，結果看完不但沒有明白，反而更暈了，下圖是我對demo代碼的疑惑：

從上圖可見我的疑惑，這里再復述一下：
5. 入參value是Tuple2型別，假設其f0欄位等于aaa，那么processElement方法的作用，就是取出aaa的狀態，更新后保存；
6. 從代碼上看，state.value()回傳了aaa的狀態，這個value方法并沒有將aaa作為入參，那怎么做到回傳aaa的狀態呢？如果下一個入參value的f0欄位等于bbb了，這個state.value()能回傳bbb的狀態嗎？
7. 對更新狀態的代碼state.update(current)也是同樣的疑惑；
8. 然后又產生了新的疑惑：成員變數state難道是一直在變？每執行一次processElement，都會變成該key對應的state實體？

先反思為何會有上述疑惑

1. 上述疑惑產生的原因，應該是受到平時使用HashMap的影響，HashMap獲取值就是在呼叫get方法時指定key，設定值也是在put時指定key，所以看到state.value()方法沒有用key做入參就不習慣了
2. 要消除這種不適應，要做的第一件事就是提醒自己：processElement是在框架內運行的，很多資料在之前已經由框架準備好了；

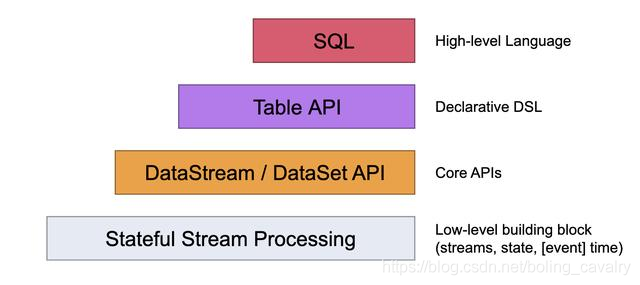

3. 接下來要做的，就是把框架準備資料的邏輯看一遍，除了弄明白自己的問題，由于ProcessFunction屬于最低階抽象(如下圖的最下方位置)，看懂了這些，其實也是在了解DataStream/DataSet API的設計思路：


跟蹤原始碼

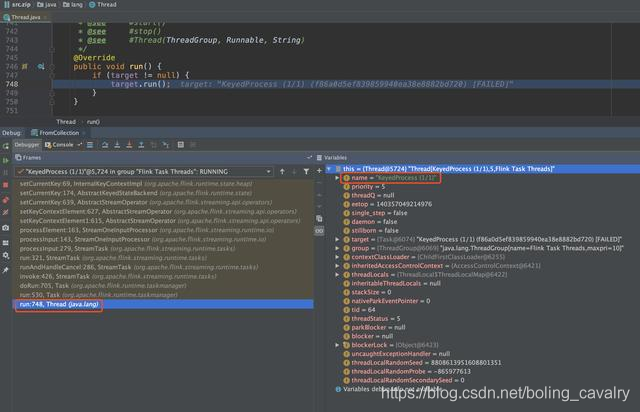

1. 如下圖，讓我們從一個斷點的堆疊開始吧，這是在執行上面demo中的processElement方法之前的一個斷點，可見根源是個執行緒的run方法，也就是KeyedProcessFunction對應的算子執行任務的執行緒：

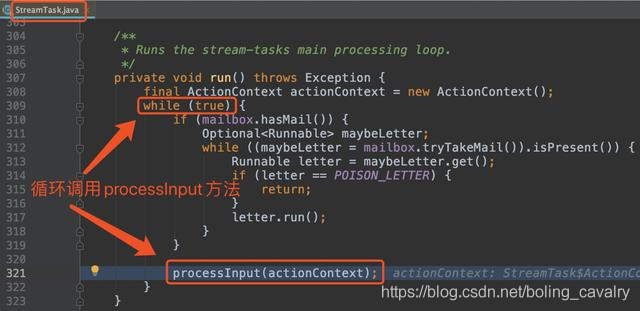

2. 上面的堆疊不必每一層都細看，只關注重要的部分，下圖這段很重要：StreamTask.run方法中，有個無限回圈（猜測是每次執行processInput方法都處理KeyedStream的一個元素）：

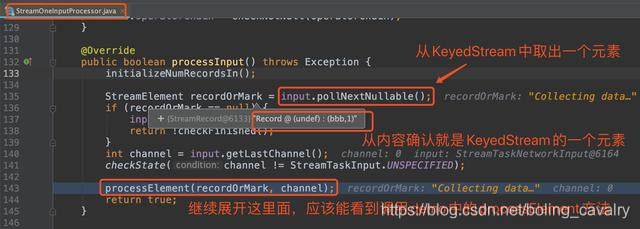

3. 如下圖，StreamOneInputProcessor.processInput方法取出KeyedStream的一個元素，呼叫processElement方法，并將此元素作為入參，再結合上一幅圖可以看出：在撰寫KeyedProcessFunction子類的時候，KeyedStream的每個元素都會作為入參，在呼叫你重寫的processElement方法時傳進去；這一點，在做ProcessFunction和KeyedProcessFunction開發時都是要格外注意的：

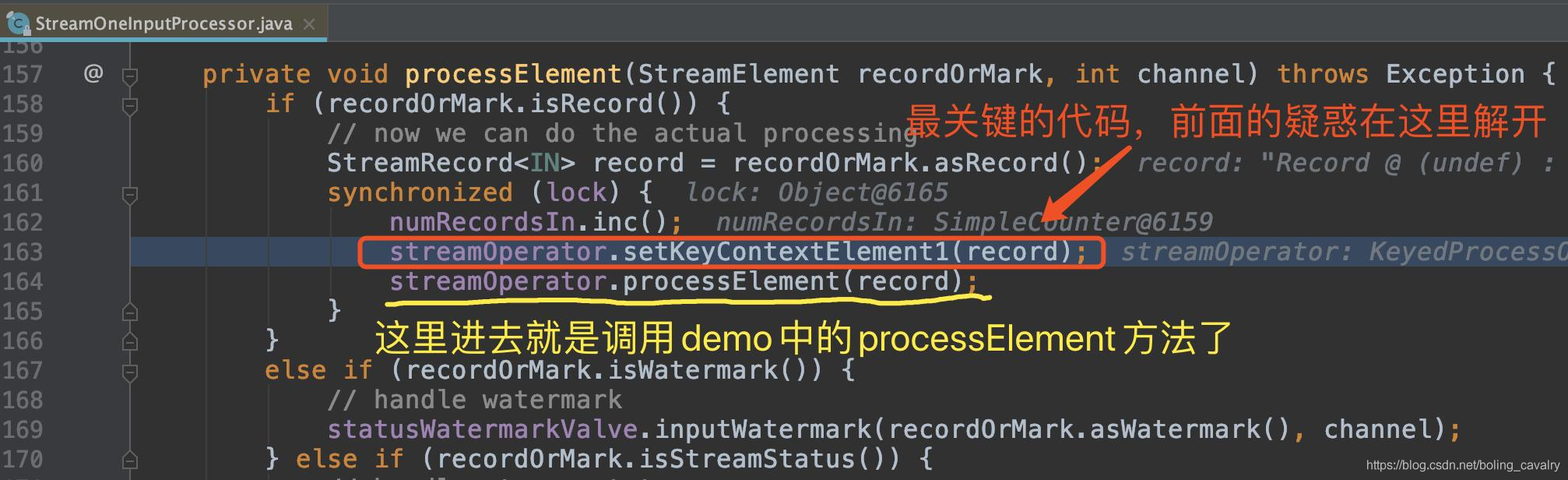

4. 接下來到了最關鍵的地方了，下圖紅框中的streamOperator.setKeyContextElement1(record)會解答我前面的疑惑，一定要進去看個清楚，(后面的黃線上的代碼，您應該猜到了，里面其實就是呼叫demo中的processElement方法)

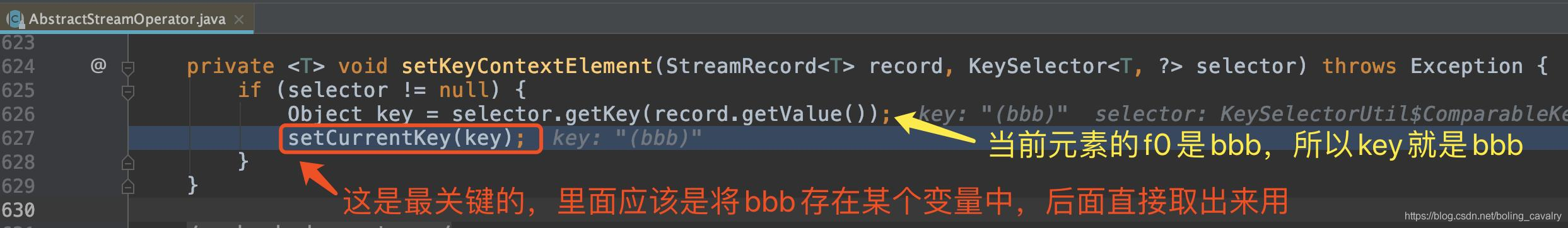

5. 下圖中，AbstractStreamOperator.setKeyContextElement給出了答案：對于KeyedStream的每個元素，都會在這里算出key，再呼叫setCurrentKey保存這個key：

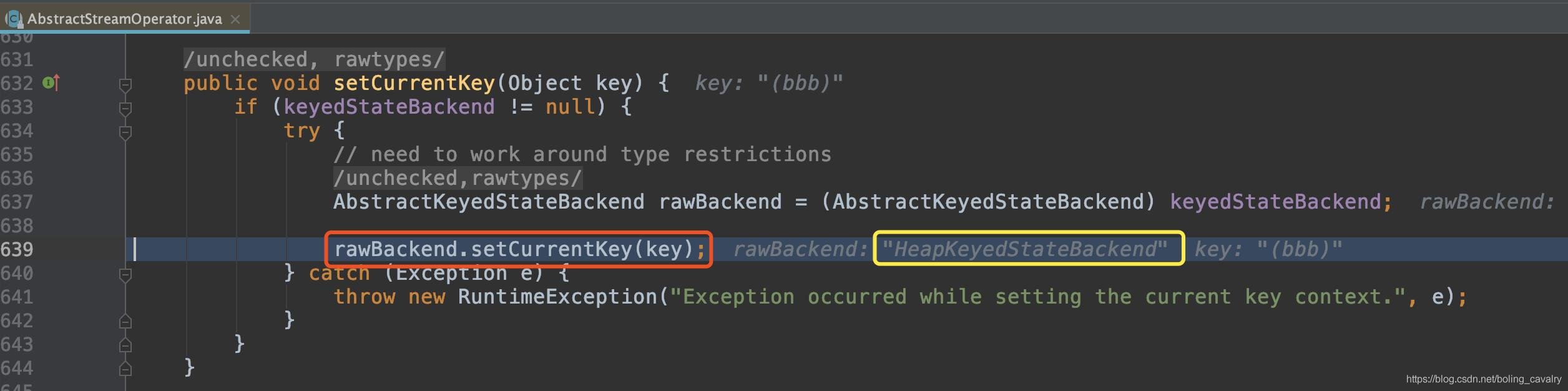

6. 展開setCurrentKey，如下圖，發現key的保存和當前狀態的存盤策略(StateBackend)有關，我這里是默認策略HeapKeyedStateBackend：

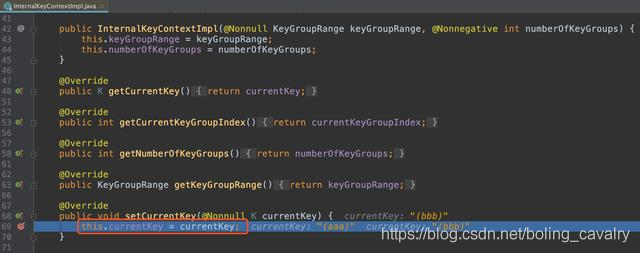

7. 最終，根據當前元素得到的key會在StateBackend的keyContext物件中找地方保存，StateBackend的具體實作和Flink設定有關，我這里是保存到了InternalKeyContextImpl實體的currentKey變數中：

8. 代碼讀到這里，對我前面的疑惑，您應該能推測出答案了：state.value()里面會通過StateBackend的keyContext取出剛才保存的key，接下來就能像HashMap那樣根據key查出該key的狀態了，接下來是愉快的印證我們推測的程序；

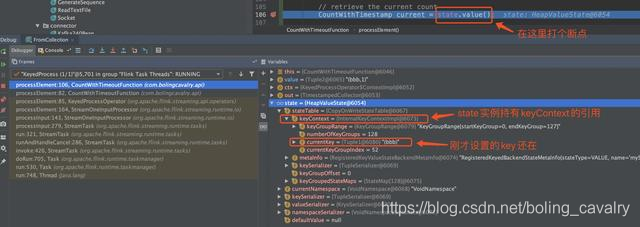

9. 在state.value()代碼位置打斷點一次看個明白，如下圖，果然，state里面有StateBackend的keyContext物件的參考，訪問剛才保存的key就不成問題了：

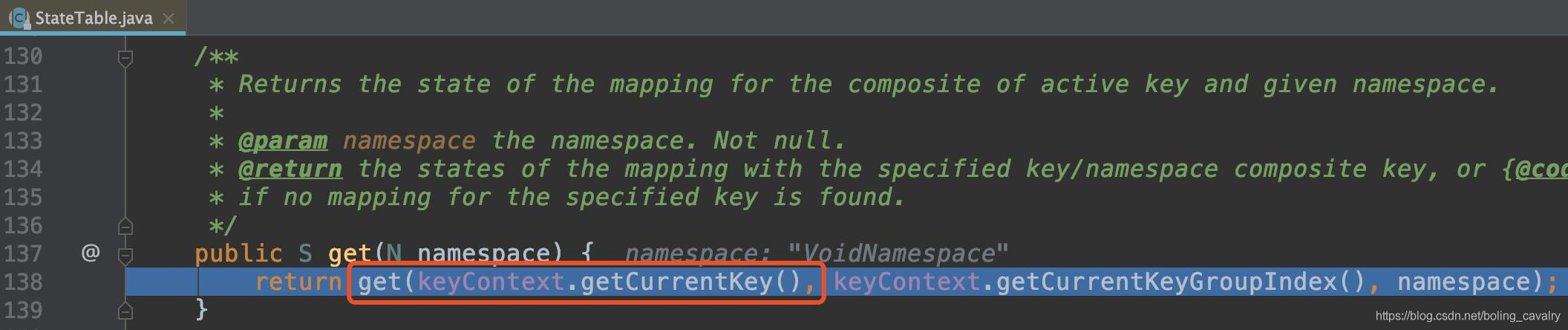

10. 展開state.value()方法如下，簡單明了，直接拿keyContext保存的key作為入參去取對應的狀態：

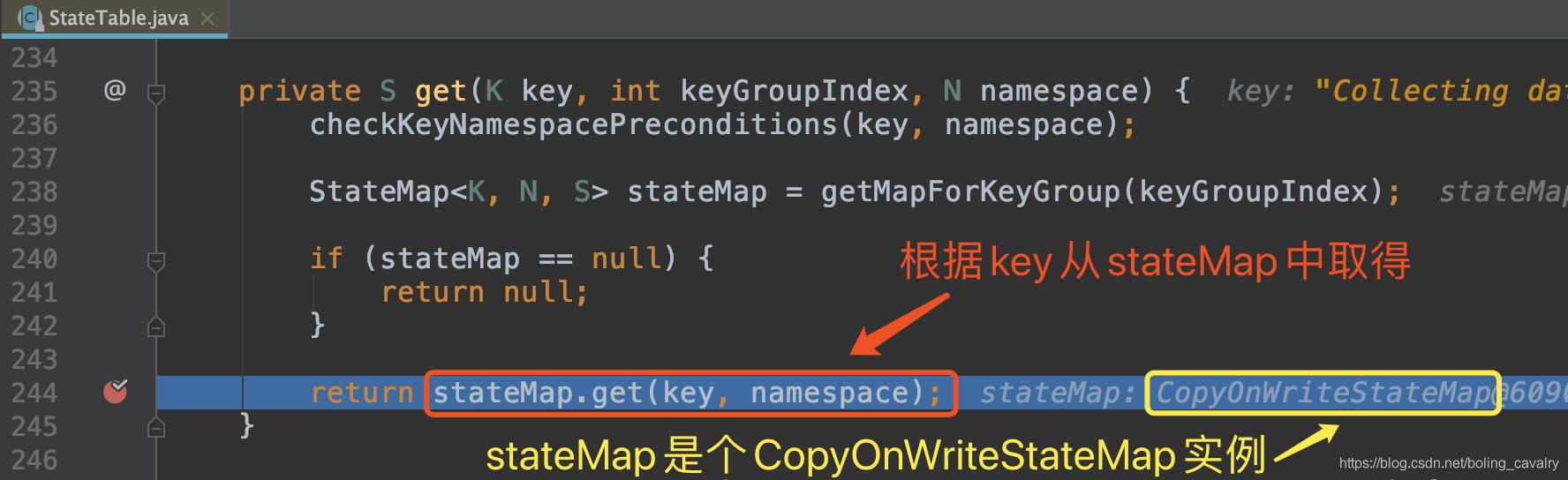

11. 再展開上面的get方法，可見最終是從stateMap中取得的，而這個stateMap的具體實作是CopyOnWriteStateMap型別的實體：

12. 代碼讀到這里，只剩最后一處需要印證了：更新狀態的state.update(current)方法，應該也是以StateBackend的keyContext中的key作為自己的key，再將入參的current作為value，更新到stateMap中，來吧，一起印證這個推測；

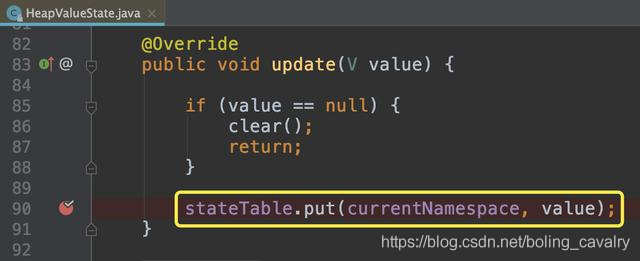

13. 展開方法，看到的是stateTable.put方法（前面剛看過stateTable的get方法，穩了）：

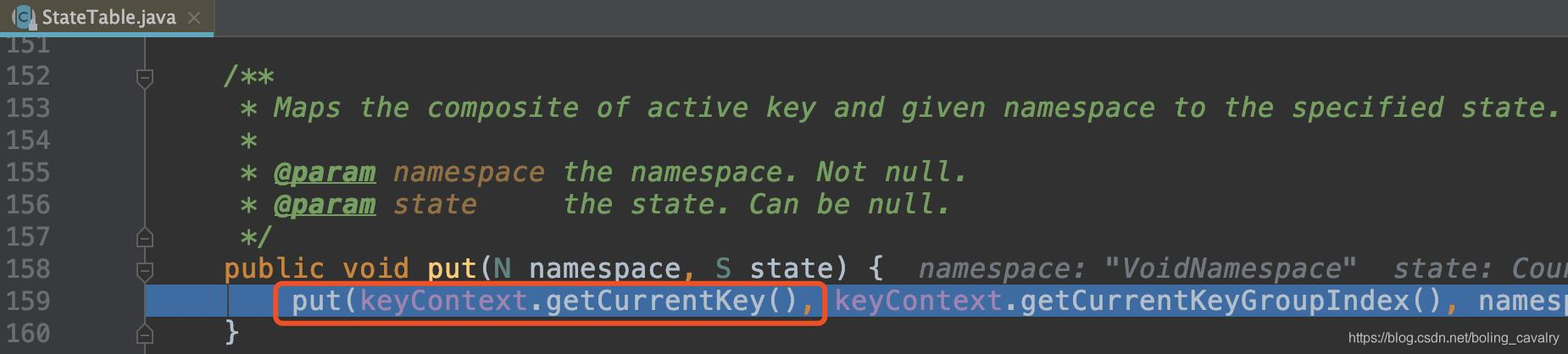

14. stateTable.put方法里面和前面的get方法一樣，直接拿keyContext保存的key作為自己的key：

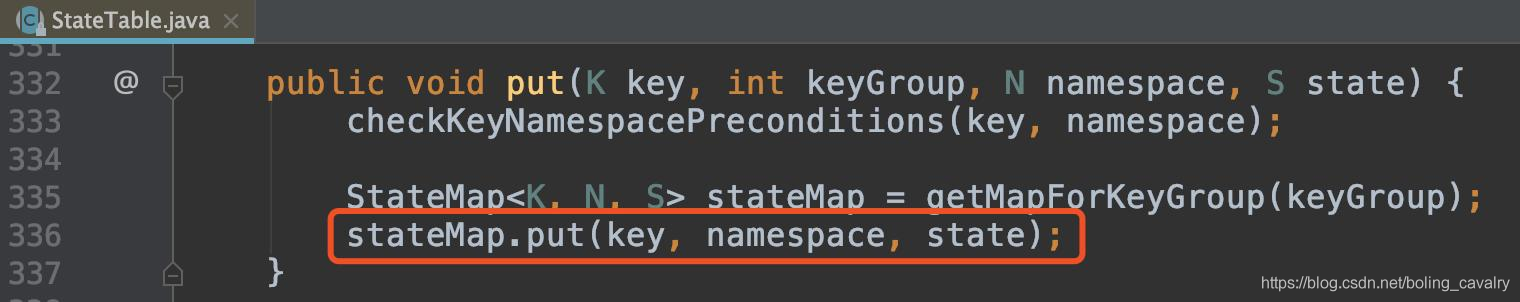

15. 最終是呼叫了stateMap.put方法，將資料保存在CopyOnWriteStateMap實體中：

16. 得益于Flink代碼自身規范、清晰的設計和實作，再加上IDEA強大的debug功能，整個閱讀和分析程序十分順利，這其中的識訓會逐漸在今后深入學習DataStreamAPI的程序中見效；

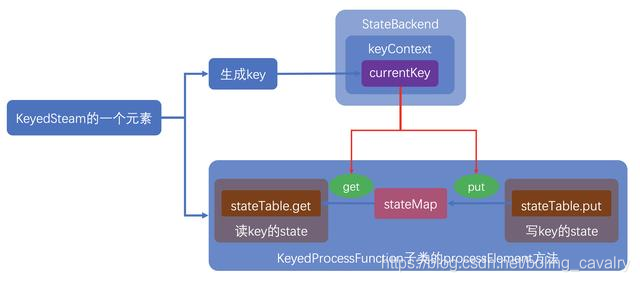

最后，根據上面的分析程序繪制了一幅簡陋的流程圖，希望能幫助您加快理解：
