IGH_Master主站配置驅動伺服電機和變頻器總結

2020-11-22 21:47:42 後端開發

IGH_Master主站配置驅動伺服電機和變頻器總結

Ethercat是倍福公司提出的一種工業現場總線協議，具有很好的實時性，IGH是一種開源的Ethercat主站實作協議，本文總結了一下使用IGH_Master驅動伺服電機和變頻器的經驗

1、Ethercat_Tools的使用

安裝好IGH_Master后，在/ethercat/igh/out/bin檔案夾下，使用./ethercat --help命令可以查看Ethercat的工具，這些工具可以查看連接至主站的從站的各種資訊，極大方便主站驅動程式的撰寫，下面具體的介紹了一下各引數及命令的使用，其中[ ]中為必選引數，< >為可選引數，

設定別名地址

命令：ethercat alias [ OPTIONS ] < ALIAS >
引數：

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對位置；
* --force -f：匹配所有從站；

例子：
sudo ethercat alias --position 0 0x2000
決議：將在bus總線上對應的從站0的別名（默認為0）為0x2000；
注意：必須有從站連接才能使用此命令，

顯示總線配置

命令：ethercat config [ OPTIONS ]
引數：

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對位置；
* --verbose -v：顯示詳細資訊；

例子：
sudo ethercat config -v
決議：顯示所有從站的詳細配置資訊，
注意：必須啟動應用程式才能使用此命令查看，

以C語言的形式輸出PDO資訊

說明：生成的PDO資訊可以直接被應用層的ecrt_slave_config_pdos()函式呼叫，
命令：ethercat cstruct [ OPTIONS ]
引數：

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對位置；

例子：
sudo ethercat cstruct -a 100
決議：輸出別名為100的從站的PDO資訊，
注意：必須有從站連接才能使用此命令，

顯示程序資料

說明：輸出二進制的程序資料，
命令：ethercat data [ OPTIONS ]
引數：

* --domain -d <index> <index>：域的索引值，假如不填寫引數則顯示所有程序資料，

例子：
sudo ethercat data
決議：顯示所有PDO程序資料，
注意：必須啟動應用程式才能使用此命令查看，

設定主站除錯級別

說明：設定主站的除錯級別，除錯資訊將輸出在/var/log/syslog檔案中，
命令：ethercat debug <LEVEL>

其中可有以下情況：

    * 0 ： 無任何除錯資訊輸出
    * 1 ： 輸出部分除錯資訊
    * 2 ： 輸出所有的幀的內容（由于輸出資訊較多，請謹慎使用）

例子：
sudo ethercat debug 1
決議：打開部分除錯資訊輸出

配置域

說明：顯示域的資訊，
命令：ethercat domains [ OPTIONS ]
引數：

* --domain -d <index> <index>：根據索引號，匹配域；
* --verbose -v：顯示域的詳細資訊（FMMU和程序資料的資訊）；

例子：
① sudo ethercat domains執行后顯示

Domain0:LogBaseAddr 0x00000000, Size 12, WorkingCounter 0/3

以上各欄位的含義：

* LogBaseAddr：邏輯尋址的邏輯基地址；
* Size：域交換資料的位元組數；
* WorkingCounter：第一個數字是WKC的當前值，第二個數字是WKC的期望值；

決議：顯示域的基本資訊，

② sudo ethercat domains -v執行后顯示

Domain0:LogBaseAddr 0x00000000, Size 12, WorkingCounter 3/3
    SlaveConfig 0:0, SM2 （Output）, LogAddr 0x00000000, Size 6 06 00 9d aa 00 00
    SlaveConfig 0:0, SM3 （Input）, LogAddr 0x00000000, Size 6 31 0a 9d aa 00 00

以上各欄位的含義：
* SlaveConfig：從機配置資訊，主要包含別名和地址（絕對地址或相對地址）；
* SM2：同步管理器2；
* LogAddr：FMMU映射的地址；
* Size：映射地址的大小；
* 資料位：十六進制顯示的程序資料；

決議：顯示域的詳細資訊（FMMU和程序資料的資訊），
注意：必須啟動應用程式才能使用此命令查看，

寫入SDO

說明：向從站寫一條PDO條目，
命令：ethercat download [ OPTIONS ] <INDEX> <SUBINDEX> <VALUE>

引數：
⑴ 可選引數：

* INDEX：16位無符整型的SDO索引；
* SUBINDEX：8位無符整型的SDO子索引；
* VALUE：需寫入的SDO的值

⑵ [ OPTIONS ]引數：

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對位置；
* --type -t <type>：SDO條目的資料型別；

type可使用的型別有：

bool、int8、int16、int32、int64、uint8、uint16、uint32、uint64、float、double、string、octet_string、unicode_string

對于sign-and-magnitude coding有：
sm8、sm16、sm32、sm64

例子：

sudo ethercat download -t int16 -p 0 0x6060 00 08
決議：向從站0的索引號為0x6060（16位），子索引號為00（8位）的地址寫入PDO條目值”0x08“；

讀取SDO

說明：向從站讀取一個SDO條目，
命令：ethercat upload [ OPTIONS ] <INDEX> <SUBINDEX>
引數：
⑴ 可選引數：

* INDEX：16位無符整型的SDO索引；
* SUBINDEX：8位無符整型的SDO子索引；

⑵ [ OPTIONS ]引數：

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對位置；
* --type -t <type>：SDO條目的資料型別；

type可使用的型別有：

bool、int8、int16、int32、int64、uint8、uint16、uint32、uint64、float、double、string、octet_string、unicode_string

對于sign-and-magnitude coding有：
sm8、sm16、sm32、sm64

例子：

sudo ethercat upload -t int16 -p 0 0x6060 00
決議：讀取從站0中索引號為0x6060（16位），子索引號為00（8位）的SDO條目，

注意：必須有從站連接才能使用此命令，

創建一個拓撲圖形

說明：輸出總線拓撲圖，
命令：ethercat graph [ OPTIONS ]

例子：
sudo ethercat graph | dot -Tsvg > ~/Desktop/bus.svg
決議：將總線拓撲圖輸出到桌面，

主站和以太網設備

說明：顯示主站和以太網設備資訊，
命令：ethercat master [ OPTIONS ]
引數：

* --master -m <indices>：indices為主站的索引，默認顯示所有的設備資訊；

例子：

sudo ethercat master

決議：顯示所有主機的設備資訊（發送幀、接收幀、參考時鐘、應用時間），

注意：欲想顯示應用時間需啟動應用程式，

同步管理，PDOs，PDO條目

說明：顯示出同步管理器的引數和PDO任務和映射資訊，
命令：ethercat pdos [OPTIONS]
引數：

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對位置；
* --skin -s <skin>：”skin”可選擇”default“和”etherlab“；

例子：

sudo ethercat pdos -p 0 -s default執行后顯示：

SM2：PhysAddr 0x1400, DefaultSize 64, ControlRegister 0x34, Enable 1
    RxPDO 0x1600 "Receive PDO1 Mapping"
        PDO entry 0x6040:00, 16 bit, " "
        PDO entry 0x607a:00, 32 bit, " "

以上各欄位的含義：
⑴ 同步管理器資訊
* SM2：同步管理器2；
* PhysAddr：物理地址開始地址；
* DefaultSize：默認資料大小；
* ControlRegister：控制暫存器；
* Enable：使能字

⑵ 顯示PDO方向，索引值，PDO名字
* RxPDO：代表從站發送資料的方向（從站接收資料）；
* 0x1600：PDO的索引值；
* “Receive PDO1 Mapping”：PDO的名字；

⑶ 顯示PDO條目的索引和子索引（都是以16進制的形式現實的），顯示位寬和描述
* 0x6040：00 ： 表示索引和子索引；
* 16bit：表示該條目的位寬；
* ” “：表示該位的描述；

暫存器訪問

獲取對應從站暫存器的內容

命令：ethercat reg_read [ OPTIONS ] <ADDRESS> [ SIZE ]
引數：
① 可選引數

* ADDRESS：16位無符號的暫存器地址；
* SIZE：要讀取的對應暫存器位元組數（16位無符號值）；[ SIZE ] + ADDRESS不能超過64K，假如type引數隱含要讀取的位元組數，則可以忽略掉[ SIZE ]引數；

② [ OPTIONS ]引數

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對位置；
* --type -t <type>：匹配資料型別；

type可使用的型別有：

bool、int8、int16、int32、int64、uint8、uint16、uint32、uint64、float、double、string、octet_string、unicode_string

對于sign-and-magnitude coding有：
sm8、sm16、sm32、sm64

例子：

sudo ethercat reg_read -p 6 -t sm32 0x092c

決議：獲取從站6的0x092C暫存器所存盤的值，

將內容寫入指定從站暫存器

命令：ethercat reg_write [ OPTIONS ] <ADDRESS> <DATA>
引數：
① 可選引數

* ADDRESS：16位無符號的暫存器地址；
* DATA：要寫入暫存器的資料；假如制定了”type”資料型別，那么”DATA”根據指定的資料型別對資料進行決議；假如未指定”type”資料型別，則”DATA”可以為指定的檔案或將”DATA”設定為” - “，表示從標準輸入中獲得資料；

② [ OPTIONS ]引數

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對地址；
* --type -t <type>：匹配資料型別；
* --emergency -e：以緊急的方式請求寫入檔案；

例子：

sudo ethercat reg_write -p 5 -t sm32 0x092c 200

決議：向從站5的暫存器0x092c寫入資料200，

SDO字典

說明：列出SDO字典（SDO資訊和SDO條目資訊），
命令：ethercat sdos [ OPTIONS ]
引數：

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對位置；
* --quiet -q：只輸出PDOs，不輸出PDO條目資訊；

例子：

sudo ethercat sdos執行后顯示

SDO 0x1000，"Device type"
    0x1000:0, r-r-r-, uint32, 32 bit, "Device type"

SDOs：SDO 0x1000，”Device type”
* 0x1000：SDO索引值；
* “Device type”：SDO名字；

SDO條目：0x1000:0, r-r-r-, uint32, 32 bit, “Device type”
* 0x1000:0：索引值及子索引值；
* r-r-r-：表示訪問權限；
* uint32：表示該條目的資料型別；
* 32bit：表示該條目的位寬；
* “Device type”：對該條目的描述；

顯示從站的資訊

說明：顯示總線上的從站的資訊，
命令：ethercat slaves [ OPTIONS ]
引數：

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對地址；
* --verbose -v：顯示從站的詳細資訊；

例子：

sudo ethercat slaves -v

決議：顯示所有從站的詳細資訊，

生成從站配置描述

說明：生成從站資訊描述檔案，
命令：ethercat xml [ OPTIONS ]
引數：

* --alias -a <alias>：匹配從站的別名；
* --position -p <pos>：匹配從站的絕對地址；

例子：

sudo ethercat xml -p 0

決議：生成從站0的從站資訊描述檔案并顯示出來，

這一節的內容我參考了識荒者的Ethercat決議（十二）之命令列工具的使用這篇文章，這里只列出了配置伺服和變頻需要用到的工具，更多工具請移步該作者原文，感謝識荒者的分享

2、主站配置要點

應用程式是用戶針對自身控制系統的控制要求撰寫的控制程式模塊，運行于內核層，包括對主站和從站的配置以及周期性實時運行的任務，在實時任務程式中實作主從站間通訊以及各種數控演算法，主要包括兩塊：

  • 主站和從站的配置；
  • 周期任務的實作 cyclic operation；

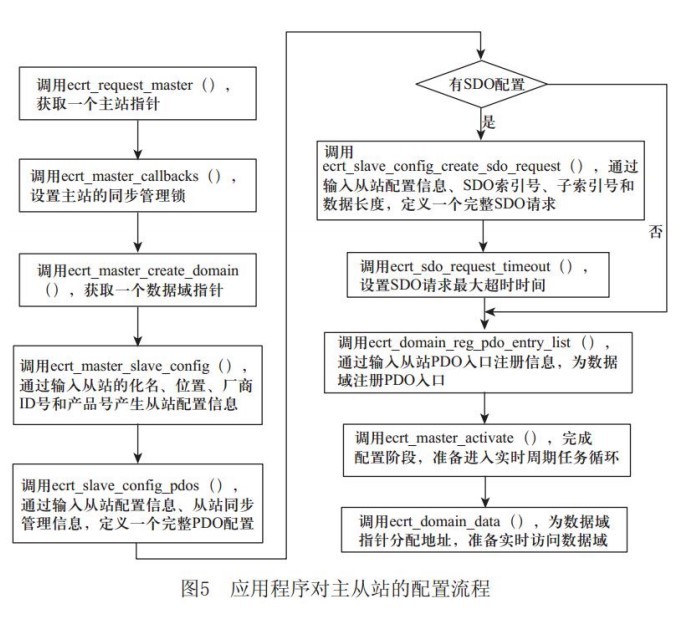

先上圖：
主站配置流程

主站、從站以及資料域的配置程序如下

  • 請求用于實時操作的 EtherCAT 主站，呼叫 ecrt_request_master()，獲取主站的指標 ec_master_t *；

      master = ecrt_request_master(0)

  • 創建新的程序資料域，呼叫 ecrt_master_create_domain()，獲取主站的一個資料域指標 ec_domain_t *；

      domain1 = ecrt_master_create_domain(master)

  • 獲取從站配置，呼叫 ecrt_master_slave_config()，通過輸入主站指標，從站化名，從站位置，從站廠商 ID 和從站產品號從而產生從站配置資訊 sc_ana_in，并獲得從站配置指標 ec_slave_config_t *；

      sc_ana_in = ecrt_master_slave_config('主站指標', '配置資訊','從站資訊')

  • 呼叫 ecrt_slave_config_pdos()，通過輸入從站配置資訊、從站同步管理資訊，定義一個完整 PDO 配置；

      ecrt_slave_config_pdos('從站配置指標', EC_END, '從站同步管理資訊')

  • *呼叫 ecrt_slave_config_create_sdo_request(),通過輸入從站配置資訊、SDO 索引號、子索引號和資料長度，獲得 SDO 請求指標，從而創造一個完整 SDO 請求用于實時操作的交換 SDO 資料;

      sdo = ecrt_slave_config_create_sdo_request(sc_ana_in, 0x3102, 2, 2)

  • *呼叫 ecrt_sdo_request_timeout()，設定 SDO 請求最大超時時間

      ecrt_sdo_request_timeout(sdo, 500); // ms

  • 呼叫 ecrt_domain_reg_pdo_entry_list()，通過輸入資料域指標和從站 PDO 入口注冊資訊，為資料域注冊一系列 PDO 入口

      ecrt_domain_reg_pdo_entry_list(domain1, domain1_regs)

  • 呼叫 ecrt_master_activate()，完成本次配置階段，準備進入實時周期任務回圈：

      ecrt_master_activate(master)

  • 呼叫 ecrt_domain_data()，回傳資料域的程序資料指標，為資料域指標分配地址，準備實時訪問資料域

      domain1_pd = ecrt_domain_data(domain1)

  • 結束配置，創建一個實時的 timer，執行周期性任務函式 cyclic_task

周期性任務函式 cyclic_task

  • 主站從設備獲取資料幀并且處理報文

      // receive process data
  ecrt_master_receive(master);

  • 判斷資料域報文的狀態

      ecrt_domain_process(domain1);

  • 判斷資料域、主站、從站狀態是否發生變化，有變化就提示資訊

      // check process data state (optional)
  check_domain1_state();

  // check for master state (optional)
  check_master_state();
  // check for islave configuration state(s) (optional)
  check_slave_config_states();

  • 讀寫程序資料相關函式

      EC_READ_U16("資料域指標 + 地址偏移量")
  EC_WRITE_U16("資料域指標 + 地址偏移量")

  • 將資料域的所有報文插入到主站的報文序列

      // send process data
  ecrt_domain_queue(domain1);

  • 將主站所有報文發送到傳輸序列

      ecrt_master_send(master)

本小節主要參考了《IGH軟體代碼說明》，未找到出處，在此致謝！

3、伺服電機配置要點

本次我們使用的是臺達的伺服電機，型號為ASDA-A2-E，使用 CANopen 基于 DS402 協議控制伺服電機，具體程序如下：

1.使用ethercat slaves [ OPTIONS ]命令讀取從站的串列，確保從站已經正常連接至主站

0  15:0  PREOP  +  Delta ASDA-A2-E EtherCAT(CoE) Drive Rev4
1   1:0  PREOP  +  EK1100 EtherCAT Coupler (2A E-Bus)
2   2:0  PREOP  +  EL1809 16K. Dig. Eingang 24V, 3ms

決議：
    第一列為從站相對于主站的絕對位置，可以用這個絕對位置來讀取從站配置，在一些命令的選項后可加上' -p 1'這樣的選項來讀取1號從站的資訊，當然也可以使用
    ethercat alias [ OPTIONS ] < ALIAS >
    給從站設定別名，然后使用' -a <別名>'這樣的方式來訪問指定的從站；

    后面會有從站設備的型號，幫助確定是不是我們期望的主站連接成功；

2.使用sudo ethercat slaves -v -p 0可以輸出 0 號從站目前的所有資訊

=== Master 0, Slave 0 ===           //主站和從站編號
Alias: 15                           //別名
Device: Main
State: PREOP                        //狀態
Flag: +
Identity:
Vendor Id:       0x000001dd
Product code:    0x10305070         //產品ID和編號
Revision number: 0x02040608
Serial number:   0x00000000
DL information:
FMMU bit operation: no
Distributed clocks: yes, 32 bit
DC system time transmission delay: 0 ns
Port  Type  Link  Loop    Signal  NextSlave  RxTime [ns]  Diff [ns]   NextDc [ns]
0  MII   up    open    yes             -    488154000           0           0
1  MII   up    open    yes             1    488158324        4324         641
2  N/A   down  closed  no              -            -           -           -
3  N/A   down  closed  no              -            -           -           -
Mailboxes:
Bootstrap RX: 0x0000/0, TX: 0x0000/0
Standard  RX: 0x1000/128, TX: 0x10c0/128
Supported protocols: CoE
General:
Group: ServoDrive
Image name:
Order number:
Device name: Delta ASDA-A2-E EtherCAT(CoE) Drive Rev4       //設備型號
CoE details:                    //設定資訊
    Enable SDO: yes
    Enable SDO Info: yes
    Enable PDO Assign: yes
    Enable PDO Configuration: yes
    Enable Upload at startup: no
    Enable SDO complete access: no
Flags:                          //狀態資訊
    Enable SafeOp: no
    Enable notLRW: no
Current consumption: 0 mA


通過這些資訊我們就可以判斷從站目前的狀態，可操作性等；

Vendor Id:       0x000001dd
Product code:    0x10305070
這是從站的資訊，可以用它確定目標從站，所以可以先建立一個設備：

    #define asda_Pos0 0, 0
    #define asda 0x000001dd, 0x10305070

3.現在我們需要在程式里建立從站配置指標：

static ec_slave_config_t *sc_asda;
static ec_slave_config_state_t sc_asda_state;

并且，使用ethercat xml -p 0命令，我們可以查看設備的描述檔案：

<?xml version="1.0" ?>
<EtherCATInfo>
<!-- Slave 0 -->                //從站0
<Vendor>
    <Id>477</Id>
</Vendor>
<Descriptions>
    <Devices>
    <Device>
        <Type ProductCode="#x10305070" RevisionNo="#x02040608"></Type>
        <Name><![CDATA[Delta ASDA-A2-E EtherCAT(CoE) Drive Rev4]]></Name>
        <Sm Enable="1" StartAddress="#x1000" ControlByte="#x36" DefaultSize="128" />
        <Sm Enable="1" StartAddress="#x10c0" ControlByte="#x32" DefaultSize="128" />
        <Sm Enable="1" StartAddress="#x1180" ControlByte="#x24" DefaultSize="6" />
        <Sm Enable="1" StartAddress="#x1480" ControlByte="#x0" DefaultSize="6" />
        /*
            該設備擁有四個同步管理通道:
                ·前兩個為郵箱 MBox 傳輸方式，用于 COE 協議的通訊，負責對 SDO 的傳輸；
                ·后兩個為程序資料傳輸方式，負責對 PDO 的傳輸；
            其中：
            StartAddress 引數為物理起始地址，即該同步管理通道在雙口 RAM 上的起始地址；
            ControlByte 引數為控制字，包含了該通道的傳輸方式、傳輸方向等資訊；
            MinSize、MaxSize 和 DefaultSize 三個引數規定了該通道的大小，
        */

        <RxPdo Sm="2" Fixed="1" Mandatory="1">
        <Index>#x1600</Index>           //RXPDO地址
        <Name>RxPDO</Name>              //接收（從主站）PDO
        <Entry>
            <Index>#x6040</Index>
            <SubIndex>0</SubIndex>  //索引號為0
            <BitLen>16</BitLen>   //位元組大小，決定了你要用EC_WRITE_U16寫入
            <Name></Name>
            <DataType>UINT16</DataType>
        </Entry>
        <Entry>
            <Index>#x607a</Index>
            <SubIndex>0</SubIndex>
            <BitLen>32</BitLen>
            <Name></Name>
            <DataType>UINT32</DataType>
        </Entry>
        <Entry>
            <Index>#x6060</Index>
            <SubIndex>0</SubIndex>
            <BitLen>8</BitLen>
            <Name></Name>
            <DataType>UINT8</DataType>
        </Entry>
        </RxPdo>
        <TxPdo Sm="3" Fixed="1" Mandatory="1">
        <Index>#x1a00</Index>           //TXPDO地址
        <Name>TxPDO</Name>              //發送（向主站）PDO
        <Entry>
            <Index>#x6041</Index>
            <SubIndex>0</SubIndex>
            <BitLen>16</BitLen>   //位元組大小，決定了你要用EC_READ_U16讀取
            <Name></Name>
            <DataType>UINT16</DataType>
        </Entry>
        <Entry>
            <Index>#x6064</Index>
            <SubIndex>0</SubIndex>
            <BitLen>32</BitLen>
            <Name></Name>
            <DataType>UINT32</DataType>
        </Entry>
        <Entry>
            <Index>#x6061</Index>
            <SubIndex>0</SubIndex>
            <BitLen>8</BitLen>
            <Name></Name>
            <DataType>UINT8</DataType>
        </Entry>
        <Entry>
            <Index>#x603f</Index>
            <SubIndex>0</SubIndex>
            <BitLen>16</BitLen>
            <Name></Name>
            <DataType>UINT16</DataType>
        </Entry>
        </TxPdo>
    </Device>
    </Devices>
</Descriptions>
</EtherCATInfo>

4.使用ethercat cstruct -p 0命令得到Ethercat主站自動生成的C語言PDO資訊，這個資訊可以直接粘貼到程式里；

/* Master 0, Slave 0
* Vendor ID:       0x000001dd
* Product code:    0x10305070
* Revision number: 0x02040608
*/

ec_pdo_entry_info_t slave_0_pdo_entries[] = {
    {0x6040, 0x00, 16},         //DS402操作字
    {0x607a, 0x00, 32},
    {0x6060, 0x00, 8},
    {0x6041, 0x00, 16},         //DS402狀態字
    {0x6064, 0x00, 32},
    {0x6061, 0x00, 8},
    {0x603f, 0x00, 16},
};

ec_pdo_info_t slave_0_pdos[] = {
    {0x1600, 3, slave_0_pdo_entries + 0}, /* RxPDO */
    {0x1a00, 4, slave_0_pdo_entries + 3}, /* TxPDO */
};

ec_sync_info_t slave_0_syncs[] = {
    {0, EC_DIR_OUTPUT, 0, NULL, EC_WD_DISABLE},
    {1, EC_DIR_INPUT, 0, NULL, EC_WD_DISABLE},
    {2, EC_DIR_OUTPUT, 1, slave_0_pdos + 0, EC_WD_DISABLE},
    {3, EC_DIR_INPUT, 1, slave_0_pdos + 1, EC_WD_DISABLE},
    {0xff}
};

仔細觀察生成的PDO資訊我發現：
第一步：slave_0_pdo_entries[]建立了一個操作陣列；
第二步：在slave_0_pdos[]中，根據前面得到的XML資訊，將slave_0_pdo_entries[]中從0號位置（slave_0_pdo_entries + 0）開始的3個地址對應到伺服驅動器RxPDO地址->0x1600;
slave_0_pdo_entries[]中從3號位置（slave_0_pdo_entries + 3）開始的4個地址對應到伺服驅動器TxPDO地址->0x1a00;
第三步：將PDO資訊 slave_0_pdos[] 對應到同步資訊 slave_0_syncs[] 中：
slave_0_pdos + 0 是 {0x1600, 3, slave_0_pdo_entries + 0}, /* RxPDO */，方向為OUTPUT
slave_0_pdos + 1 是 {0x1a00, 4, slave_0_pdo_entries + 3}, /* TxPDO */，方向為INPUT

    應用程式將以上同步管理資訊寫入資料結構 ec_sync_info_t 中，作為
ecrt_slave_config_pdos()的引數，通過呼叫該函式最終完成完整的 PDO 配置，

    這是我的個人理解，有問題歡迎指出；

5.獲取從站配置，呼叫 ecrt_master_slave_config()，通過輸入主站指標, 從站化名 / 從站位置 / 從站廠商 ID 和從站產品號從而產生從站配置資訊 sc_ana_in，并獲得從站配置指標ec_slave_config_t *；

ecrt_master_slave_config(master, asda_Pos0, asda);

6.呼叫 ecrt_slave_config_pdos()，通過輸入從站配置指標、從站同步管理資訊，定義一個完整 PDO 配置；

ecrt_slave_config_pdos(sc_asda, EC_END, asda_syncs);

引數：
1->從站指標；
2->EC_END(查看庫檔案發現 -> #define EC_END ~0U,注釋里面說：/**End of list marker（串列結束標記），是一個固定格式，應該還有其他引數，不過沒有用到，目前就沒有深究)；
3->同步資訊

7.呼叫 ecrt_domain_reg_pdo_entry_list()，通過輸入資料域指標和從站 PDO 入口注冊資訊，為資料域注冊一系列 PDO 入口

domainServoOutput = ecrt_master_create_domain(master);
domainServoInput = ecrt_master_create_domain(master);
//通過ecrt_master_create_domain("主站指標”)創建新的資料域

static unsigned int cntlwd;                     //控制字
static unsigned int ipData;                     //目標位置
static unsigned int status|;                     //狀態字
static unsigned int actpos|;                     //當前回授位置
static unsigned int modes_of_operation|;         //6060
static unsigned int modes_of_operation_display|; //6061
static unsigned int errcode;                    //錯誤代碼
//定義從站資訊接收變數

ec_pdo_entry_reg_t domainServoOutput_regs[] = {
{asda_Pos0, asda, 0x6040, 0x00, &cntlwd, NULL},
{asda_Pos0, asda, 0x607a, 0x00, &ipData, NULL},
{asda_Pos0, asda, 0x6060, 0x00, &modes_of_operation[0], NULL},
{}};
//寫操作狀態字注冊，以第一條為例，每一條都需要提供的引數有：
    asda_Pos0 主從站編號
    asda 從站資訊
    0x6040 PDO 地址
    0x00 偏移地址
    &cntlwd 從站資訊變數
    NULL


ec_pdo_entry_reg_t domainServoInput_regs[] = {
{asda_Pos0, asda, 0x6064, 0x00, &actpos, NULL},
{asda_Pos0, asda, 0x6041, 0x00, &status, NULL},
{asda_Pos0, asda, 0x6061, 0x00, &modes_of_operation_display[0], NULL},
{asda_Pos0, asda, 0x603f, 0x00, &errcode, NULL},
{}};
                    //讀操作狀態字注冊

ecrt_domain_reg_pdo_entry_list(domainServoOutput, domainServoOutput_regs)
ecrt_domain_reg_pdo_entry_list(domainServoInput, domainServoInput_regs)
//引數為：資料域指標，PDO入口注冊資訊串列

//這里將 OUTPUT PDO 和 INPUT PDO 分開成了兩個域，分別注冊成domainServoOutput和domainServoInput兩個域，方便讀寫操作；

static uint8_t *domainOutput_pd = NULL;
static uint8_t *domainInput_pd = NULL;      //定義資料域指標

domainOutput_pd = ecrt_domain_data(domainServoOutput)
domainInput_pd = ecrt_domain_data(domainServoInput)
//呼叫 ecrt_domain_data()，得到資料域的程序資料指標，為資料域指標分配地址，準備實時訪問資料域

//資料域是 EtherCAT 程序資料（PDO）向程式中的資料結構的映射，它提供了用戶程式對總線上各個從站進行資料訪問的入口，當從站 PDO 入口注冊成功后，不同從站都將獲得一個屬于自己的地址偏移量，用戶可通過“資料域程序資料指標 + 地址偏移量”的方法對所需 PDO 進行讀寫操作，

//在讀取寫入的時候使用各自的資料域程序資料指標+偏移地址（例如cntlwd，errcode）對PDO進行操作

例：
    EC_READ_U16(domainInput_pd + status);

8.到這里，PDO的配置就完成了，接下來是根據伺服電機的說明手冊對PDO映射表中對應的位元組進行讀寫

對PDO中的地址進行讀寫操作使用的函式為：

EC_READ_U16("資料域指標 + 地址偏移量")
EC_WRITE_U16("資料域指標 + 地址偏移量")

U32,U16,U8為要讀取的位元組寬度，EC_READ_U8()則是讀取8 bite寬度的資料
例：
    EC_READ_U16(domainInput_pd + Status)
    domainInput_pd為資料域程序資料指標，Status為地址偏移量

查閱手冊得知驅動器必須按照標準 DS402 協議規定的流程引導伺服驅動器，伺服驅動器才可運行于指定的狀態,具體流程如下:

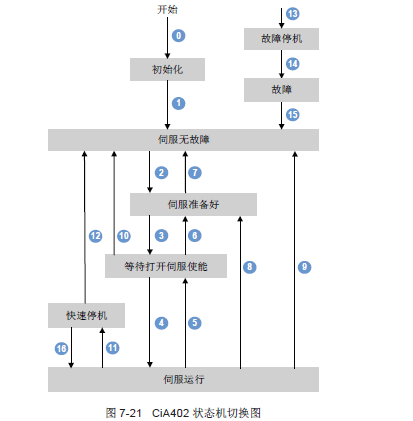

臺達伺服驅動流程

各個狀態的說明：

初始化 驅動器初始化、內部自檢已經完成，驅動器的引數不能設定，也不能執行驅動功能，
伺服無故障 伺服驅動器無故障或錯誤已排除，驅動器引數可以設定
伺服準備好 伺服驅動器已準備好，驅動器引數可以設定，
等待打開伺服使能 伺服驅動器等待打開伺服使能，驅動器引數可以設定，
伺服運行 驅動器正常運行，已使能某一伺服運行模式，電機已通電，指令不為0 時，電機旋轉，驅動器引數屬性為“運行更改”的可以設定，其他不可，
快速停機 快速停機功能被激活，驅動器正在執行快速停機功能，驅動器引數屬性為“運行更改”的可以設定，其他不可，
故障停機 驅動器發生故障，正在執行故障停機程序中，驅動器引數屬性為“運行更改”的可以設定，其他不可，
故障 故障停機完成，所有驅動功能均被禁止，同時允許更改驅動器引數以便排除故障，

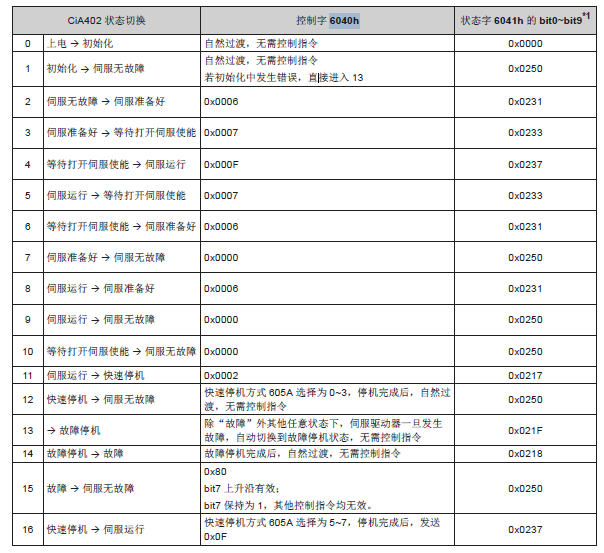

6040狀態字

啟動的流程為：向6040PDO中依次寫入6-7-15（要根據6041狀態字反饋信號依次寫入,經過實踐表明不建議直接按位元組校驗狀態，簡易按位校驗狀態，因為可能其他位出現正常變化會導致位元組不同，建議直接判斷位的狀態）

(EC_READ_U16(domainInput_pd + status[i]) & 0x031) == 49
序號 描述 6040控制字 6041位狀態
2 伺服無故障 伺服準備好 0x0006 0010 0011 0001(b)
3 伺服準備好 等待打開伺服使能 0x0007 0010 0011 0011(b)
4 等待打開伺服使能 伺服運行 0x000F 0100 0011 0011(b)

示例程式如下：

if ((cur_status[i] & 0x0250) == 592)
{
    printf("*********************Servo Power on*********************\n");
    EC_WRITE_U16(domainOutput_pd + cntlwd[i], 0x06);
}
if ((cur_status[i] & 0x031) == 49)
            {
                if ((cur_status[i] & 0x033) == 51)
                {
                    if ((cur_status[i] & 0x0433) == 1075)
                    {
                        EC_WRITE_U16(domainOutput_pd + cntlwd[i], 0x1f);

                    }
                    else
                    {
                        printf("*********************Servo Waitting*********************\n");
                        EC_WRITE_U16(domainOutput_pd + cntlwd[i], 0x0f);
                    }

                }
                else
                {
                    printf("*********************Servo Enable*********************\n");
                    EC_WRITE_U16(domainOutput_pd + cntlwd[i], 0x07);
                }
            }
        }

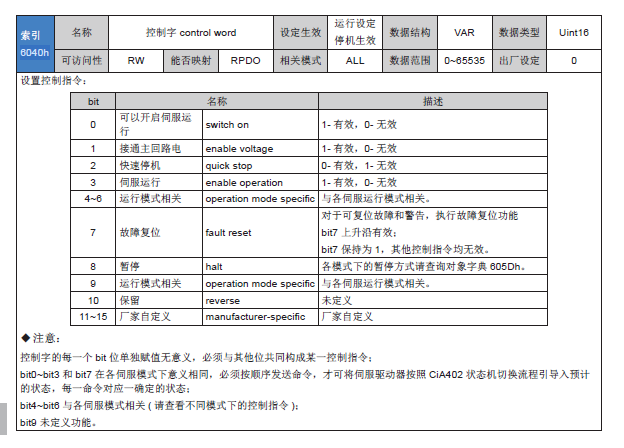

6040控制字暫存器各個位描述

6040操作字

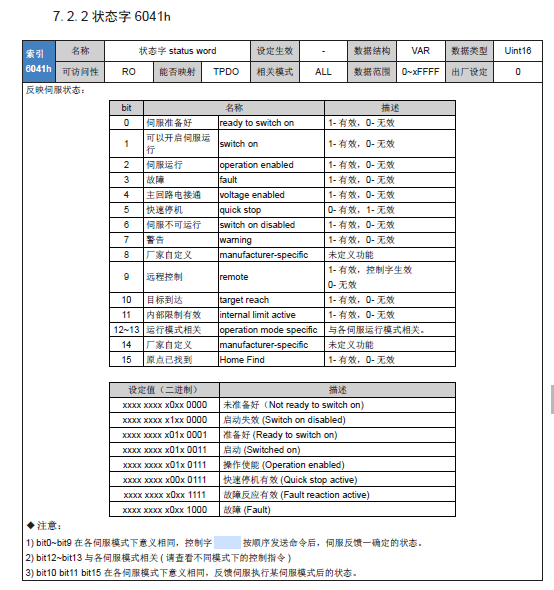

6041狀態字暫存器各個位描述
6041操作字

這一小節的內容參考了燕駿博客的匯川IS620N伺服CIA402狀態機切換步驟-6040控制字及6041狀態字描述這篇文章，在此致謝！

9.到這里對于伺服電機的配置就基本完成了，但是在實際測驗的時候我們發現：

  • 當程式沒有正常結束（手動Ctrl+c關閉），或者程式結束后沒有使電機進入等待狀態，后面再進行操作的時候電機就會沒有反應（除非斷電對伺服電機重新上電），這種情況是因為電機產生了fault，也就是6041h狀態字的3號位會為1，這種情況下電機是不會作業的，這時我們就需要清除故障，也就是對6040h的7號位置1，然后重新使能，這樣電機就會進入正常的作業；

      cur_status = EC_READ_U16(domainInput_pd + status);
  if (EC_READ_U16(domainInput_pd + errcode) != 0 || (cur_status & 0x0008))
  {
      printf("Error Capture:servo %d error\n", i);

      for (int i = 0; i < drive_count; i++)
      {
          if (EC_READ_U16(domainInput_pd + errcode[i]) != 0 || (cur_status[i] & 0x0008))
          {
              EC_WRITE_U16(domainOutput_pd + cntlwd[i], (EC_READ_U16(domainOutput_pd + cntlwd[i]) | 0x0080));
          }
          else
          {
              EC_WRITE_U16(domainOutput_pd + cntlwd[i], (EC_READ_U16(domainOutput_pd + cntlwd[i]) & 0xff7f));
          }
      }

      if ((cur_status[i] & 0x031) == 49)
      {
          if ((cur_status[i] & 0x033) == 51)
          {
              if ((cur_status[i] & 0x0433) == 1075)
              {
                  EC_WRITE_U16(domainOutput_pd + cntlwd[i], 0x1f);

              }
              else
              {
                  printf("33\n");
                  EC_WRITE_U16(domainOutput_pd + cntlwd[i], 0x0f);
              }
          }
          else
          {
              printf("31\n");
              EC_WRITE_U16(domainOutput_pd + cntlwd[i], 0x07);
          }
      }
      printf("Error Solved!!!!\n");
  }

4、變頻器驅動配置要點

這次我們使用的是歐姆龍的3G3MX2型變頻器搭配ECT型Ethercat選配件作為從站

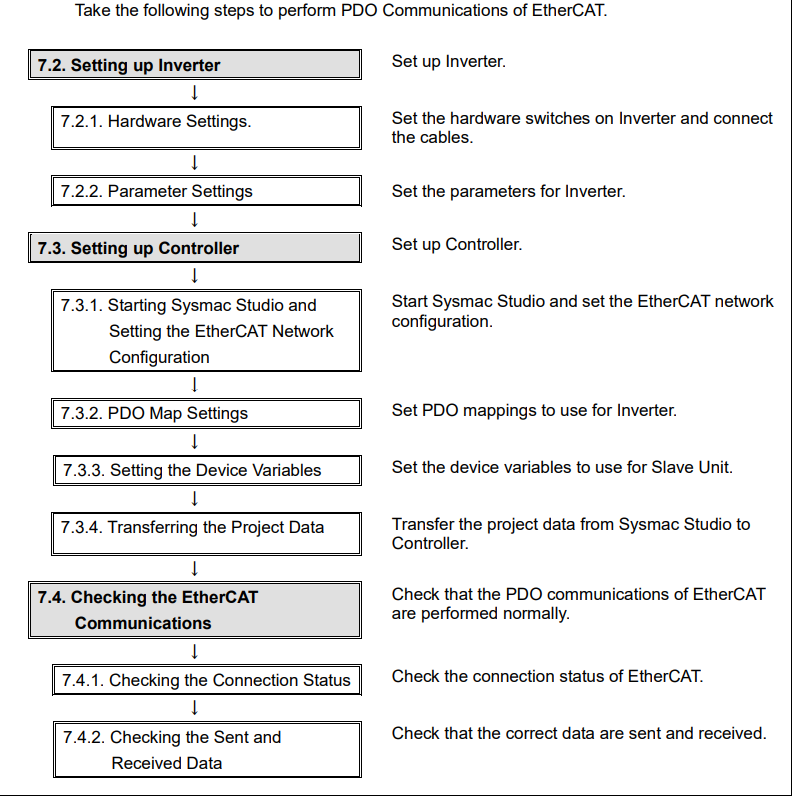

變頻器配置

1.硬體上的設定：在硬體上需要對A001和A002進行設定，以保證正常通信，具體內容如下：

A001 = 04 頻率給定選擇，04 = 選配件
A002 = 04 運行指令選擇，04 = 選配件
A003 = 50 基準頻率 = 50Hz，電機額定頻率
A004 = 60Hz 最大頻率 = 60Hz
A044 = 00 控制方式，00 = 恒轉矩
A061 = 60Hz 頻率上限
A062 = 0Hz 頻率下限
F002 = 2 加速時間，2s
F003 = 2 減速時間，2s
F004 = 00 運轉方向，00 = 正向，01 = 反向
H003 = 0.55 電機容量 = 0.55kW

2.PDO配置：

Command（5000h） 控制啟停及正反轉
Frequency Reference（5010h） 運行頻率給定

Status（5100h） 變頻器運行狀態
Output frequency monitor（5110h） 變頻器頻率輸出監控

3.操作字及狀態字位含義

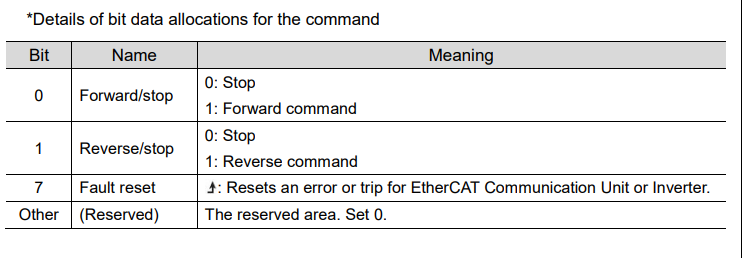

5000h：電機啟動、正反轉、復位
5000h

5010h: 頻率給定，直接給一個hex值

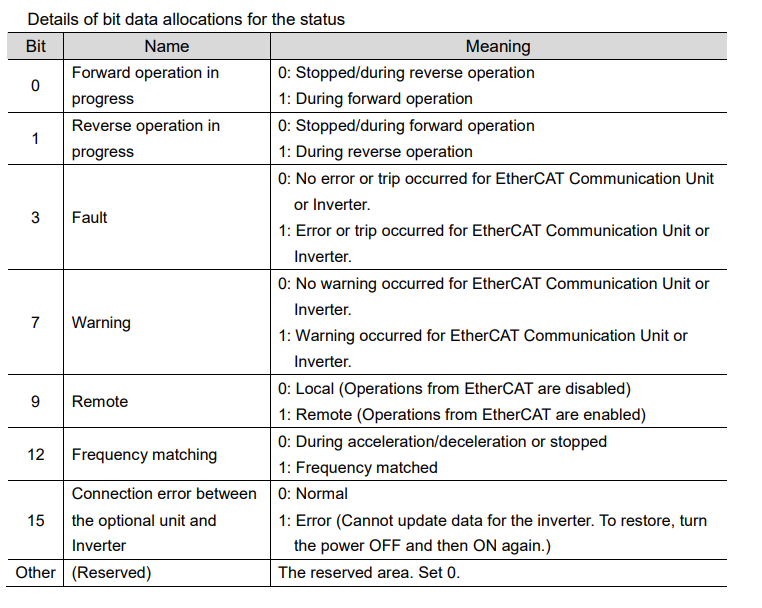

5100h：變頻器狀態反饋
5100h

5110h：變頻器頻率反饋->hex值

4.注意！！

  • 變頻器操作順序：5000h = 0x0 -> 5010h = '頻率16進制' -> 5000h = 0x1

就是說，必須先給命令字置0，然后給頻率，最后命令字置1啟動

EC_WRITE_U16(domainOutput_pd + ECT_Command, 0);
EC_WRITE_U16(domainOutput_pd + ECT_Frequency, ECTFrequency);
EC_WRITE_U16(domainOutput_pd + ECT_Command, 0x1);

  • 變頻器和伺服器一樣，在程式沒有正常運行完就關閉，會產生fault，5100h的第三位會為 1，這時候同樣需要清除錯誤，相比來說變頻器清楚錯誤就簡單一些，只需要將變頻器的第 7 位置 1 就可以，然后再操作便可以正常；

      if (EC_READ_U16(domainInput_pd + ECT_Status) & 0x8)
  {
      EC_WRITE_U16(domainOutput_pd + ECT_Command, 0x80);
  }

以上就是IGH_Master應用程式驅動伺服和變頻器的操作步驟和可能遇到的問題，在進行工業領域的設計操作時，設備的手冊一定是重中之重，還是要多看手冊，

本文參考了很多網上資料，對主要參考資料都進行了標注，還有一些可能未進行標注，在此一并感謝！

轉載請註明出處，本文鏈接：https://www.uj5u.com/houduan/226453.html

標籤：其他

上一篇：Linux 環境變數配置全攻略

下一篇：hibernate - 查詢操作

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 【C++】Microsoft C++、C 和匯編程式檔案

    ......

    uj5u.com 2020-09-10 00:57:23 more
  • 例外宣告

    相比于斷言適用于排除邏輯上不可能存在的狀態，例外通常是用于邏輯上可能發生的錯誤。 例外宣告 Item 1：當函式不可能拋出例外或不能接受拋出例外時，使用noexcept 理由 如果不打算拋出例外的話，程式就會認為無法處理這種錯誤，并且應當盡早終止，如此可以有效地阻止例外的傳播與擴散。 示例 //不可 ......

    uj5u.com 2020-09-10 00:57:27 more
  • Codeforces 1400E Clear the Multiset(貪心 + 分治)

    鏈接：https://codeforces.com/problemset/problem/1400/E 來源：Codeforces 思路：給你一個陣列，現在你可以進行兩種操作，操作1：將一段沒有 0 的區間進行減一的操作，操作2：將 i 位置上的元素歸零。最終問：將這個陣列的全部元素歸零后操作的最少 ......

    uj5u.com 2020-09-10 00:57:30 more
  • UVA11610 【Reverse Prime】

    本人看到此題沒有翻譯，就附帶了一個自己的翻譯版本 思考 這一題，它的第一個要求是找出所有 $7$ 位反向質數及其質因數的個數。 我們應該需要質數篩篩選1~$10^{7}$的所有數，這里就不慢慢介紹了。但是，重讀題，我們突然發現反向質數都是 $7$ 位，而將它反過來后的數字卻是 $6$ 位數，這就說明 ......

    uj5u.com 2020-09-10 00:57:36 more
  • 統計區間素數數量

    1 #pragma GCC optimize(2) 2 #include <bits/stdc++.h> 3 using namespace std; 4 bool isprime[1000000010]; 5 vector<int> prime; 6 inline int getlist(int ......

    uj5u.com 2020-09-10 00:57:47 more
  • C/C++編程筆記：C++中的 const 變數詳解，教你正確認識const用法

    1、C中的const 1、區域const變數存放在堆疊區中，會分配記憶體（也就是說可以通過地址間接修改變數的值）。測驗代碼如下： 運行結果： 2、全域const變數存放在只讀資料段（不能通過地址修改，會發生寫入錯誤）， 默認為外部聯編，可以給其他源檔案使用（需要用extern關鍵字修飾） 運行結果： ......

    uj5u.com 2020-09-10 00:58:04 more
  • 【C++犯錯記錄】VS2019 MFC添加資源不懂如何修改資源宏ID

    1. 首先在資源視圖中，添加資源 2. 點擊新添加的資源，復制自動生成的ID 3. 在解決方案資源管理器中找到Resource.h檔案，編輯，使用整個專案搜索和替換的方式快速替換 宏宣告 4. Ctrl+Shift+F 全域搜索，點擊查找全部，然后逐個替換 5. 為什么使用搜索替換而不使用屬性視窗直 ......

    uj5u.com 2020-09-10 00:59:11 more
  • 【C++犯錯記錄】VS2019 MFC不懂的批量添加資源

    1. 打開資源頭檔案Resource.h，在其中預先定義好宏 ID（不清楚其實ID值應該設定多少，可以先新建一個相同的資源項，再在這個資源的ID值的基礎上遞增即可） 2. 在資源視圖中選中專案資源，按F7編輯資源檔案，按 ID 型別 相對路徑的形式添加 資源。（別忘了先把檔案拷貝到專案中的res檔案 ......

    uj5u.com 2020-09-10 01:00:19 more
  • C/C++編程筆記：關于C++的參考型別，專供新手入門使用

    今天要講的是C++中我最喜歡的一個用法——參考，也叫別名。 參考就是給一個變數名取一個變數名，方便我們間接地使用這個變數。我們可以給一個變數創建N個參考，這N + 1個變數共享了同一塊記憶體區域。(參考型別的變數會占用記憶體空間，占用的記憶體空間的大小和指標型別的大小是相同的。雖然參考是一個物件的別名，但 ......

    uj5u.com 2020-09-10 01:00:22 more
  • 【C/C++編程筆記】從頭開始學習C ++：初學者完整指南

    眾所周知，C ++的學習曲線陡峭，但是花時間學習這種語言將為您的職業帶來奇跡，并使您與其他開發人員區分開。您會更輕松地學習新語言，形成真正的解決問題的技能，并在編程的基礎上打下堅實的基礎。 C ++將幫助您養成良好的編程習慣（即清晰一致的編碼風格，在撰寫代碼時注釋代碼，并限制類內部的可見性），并且由 ......

    uj5u.com 2020-09-10 01:00:41 more
最新发布
  • Rust中的智能指標:Box<T> Rc<T> Arc<T> Cell<T> RefCell<T> Weak

    Rust中的智能指標是什么 智能指標（smart pointers）是一類資料結構，是擁有資料所有權和額外功能的指標。是指標的進一步發展 指標（pointer）是一個包含記憶體地址的變數的通用概念。這個地址參考，或 ” 指向”（points at）一些其 他資料 。參考以 & 符號為標志并借用了他們所 ......

    uj5u.com 2023-04-20 07:24:10 more
  • Java的值傳遞和參考傳遞

    值傳遞不會改變本身，參考傳遞（如果傳遞的值需要實體化到堆里）如果發生修改了會改變本身。 1.基本資料型別都是值傳遞 package com.example.basic; public class Test { public static void main(String[] args) { int ......

    uj5u.com 2023-04-20 07:24:04 more
  • [2]SpinalHDL教程——Scala簡單入門

    第一個 Scala 程式 shell里面輸入 $ scala scala> 1 + 1 res0: Int = 2 scala> println("Hello World!") Hello World! 檔案形式 object HelloWorld { /* 這是我的第一個 Scala 程式 * 以 ......

    uj5u.com 2023-04-20 07:23:58 more
  • 理解函式指標和回呼函式

    理解 函式指標 指向函式的指標。比如： 理解函式指標的偽代碼 void (*p)(int type, char *data); // 定義一個函式指標p void func(int type, char *data); // 宣告一個函式func p = func; // 將指標p指向函式func ......

    uj5u.com 2023-04-20 07:23:52 more
  • Django筆記二十五之資料庫函式之日期函式

    本文首發于公眾號：Hunter后端 原文鏈接：Django筆記二十五之資料庫函式之日期函式 日期函式主要介紹兩個大類，Extract() 和 Trunc() Extract() 函式作用是提取日期，比如我們可以提取一個日期欄位的年份，月份，日等資料 Trunc() 的作用則是截取，比如 2022-0 ......

    uj5u.com 2023-04-20 07:23:45 more
  • 一天吃透JVM面試八股文

    什么是JVM？ JVM，全稱Java Virtual Machine（Java虛擬機），是通過在實際的計算機上仿真模擬各種計算機功能來實作的。由一套位元組碼指令集、一組暫存器、一個堆疊、一個垃圾回收堆和一個存盤方法域等組成。JVM屏蔽了與作業系統平臺相關的資訊，使得Java程式只需要生成在Java虛擬機 ......

    uj5u.com 2023-04-20 07:23:31 more
  • 使用Java接入小程式訂閱訊息！

    更新完微信服務號的模板訊息之后，我又趕緊把微信小程式的訂閱訊息給實作了！之前我一直以為微信小程式也是要企業才能申請，沒想到小程式個人就能申請。 訊息推送平臺🔥推送下發【郵件】【短信】【微信服務號】【微信小程式】【企業微信】【釘釘】等訊息型別。 https://gitee.com/zhongfuch ......

    uj5u.com 2023-04-20 07:22:59 more
  • java -- 緩沖流、轉換流、序列化流

    緩沖流 緩沖流, 也叫高效流, 按照資料型別分類： 位元組緩沖流：BufferedInputStream，BufferedOutputStream 字符緩沖流：BufferedReader，BufferedWriter 緩沖流的基本原理，是在創建流物件時，會創建一個內置的默認大小的緩沖區陣列，通過緩沖 ......

    uj5u.com 2023-04-20 07:22:49 more
  • Java-SpringBoot-Range請求頭設定實作視頻分段傳輸

    老實說，人太懶了，現在基本都不喜歡寫筆記了，但是網上有關Range請求頭的文章都太水了 下面是抄的一段StackOverflow的代碼...自己大修改過的，寫的注釋挺全的，應該直接看得懂，就不解釋了 寫的不好...只是希望能給視頻網站開發的新手一點點幫助吧. 業務場景：視頻分段傳輸、視頻多段傳輸（理 ......

    uj5u.com 2023-04-20 07:22:42 more
  • Windows 10開發教程_編程入門自學教程_菜鳥教程-免費教程分享

    教程簡介 Windows 10開發入門教程 - 從簡單的步驟了解Windows 10開發，從基本到高級概念，包括簡介，UWP，第一個應用程式，商店，XAML控制元件，資料系結，XAML性能，自適應設計，自適應UI，自適應代碼，檔案管理，SQLite資料庫，應用程式到應用程式通信，應用程式本地化，應用程式 ......

    uj5u.com 2023-04-20 07:22:35 more

Copyright © 2010-2020 有解無憂
