一、概述
Excel中可支持多種不同型別的圖表，本文介紹如何繪制分離型餅圖和環形圖，其中，分離型餅圖的繪制可分為整體分離型（即設定餅圖分離程度）和區域分離（即設定點爆炸型值）兩種情況，下面將以Java程式代碼介紹如何在Excel中實作以上圖形，
二、程式環境
- Spire.Xls.jar
- Jdk 1.8.0（版本>=1.6.0即可）
- IDEA
注：Jar使用的是Free Spire.XLS for Java（免費版）中的Spire.Xls.jar，編輯代碼前，匯入jar到Java程式，兩種方法可匯入（任選其一即可）：
1. 下載jar包，解壓匯入lib檔案夾下的jar到Java程式；
2. maven程式中配置pom.xml檔案，指定spire的maven路徑及依賴，參考如下：
<repositories> <repository> <id>com.e-iceblue</id> <url>http://repo.e-iceblue.cn/repository/maven-public/</url> </repository> </repositories> <dependencies> <dependency> <groupId>e-iceblue</groupId> <artifactId>spire.xls.free</artifactId> <version>3.9.1</version> </dependency> </dependencies>
配置完成后，匯入jar到程式，
三、Java代碼

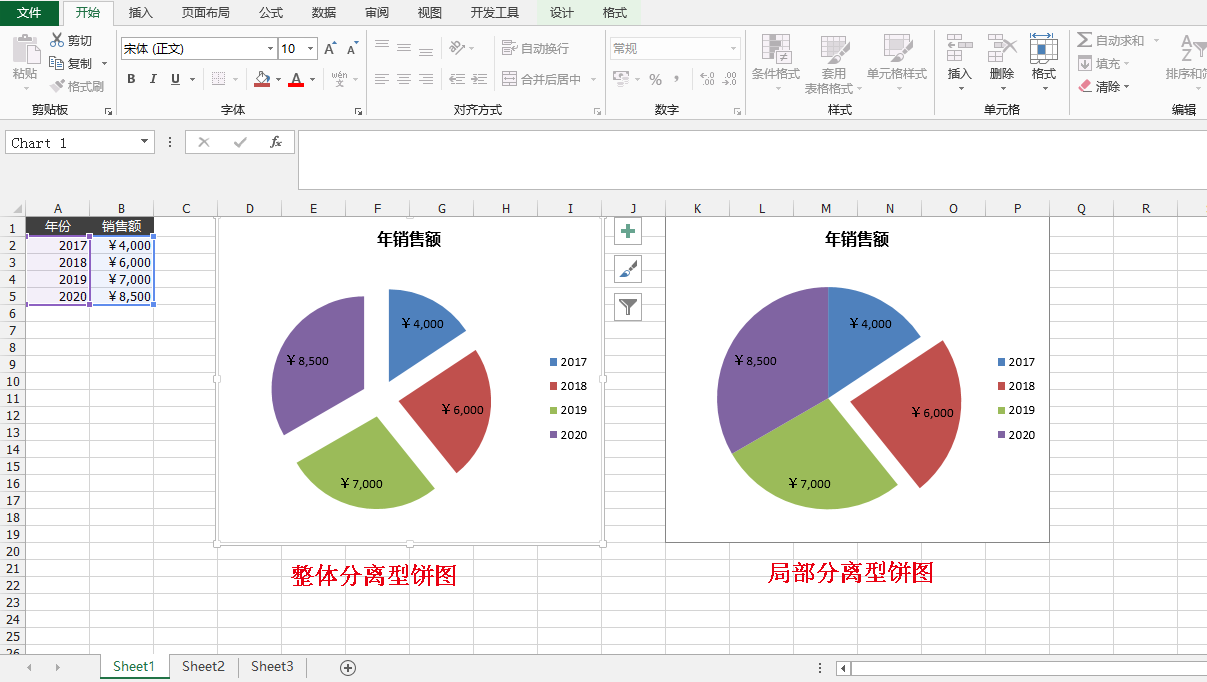

1. 分離型餅圖
import com.spire.xls.*; import com.spire.xls.charts.ChartSerie; import java.awt.*; public class ExplodedPieChart { public static void main(String[] args) { //創建Workbook物件 Workbook workbook = new Workbook(); //獲取第一個作業表 Worksheet sheet = workbook.getWorksheets().get(0); //將圖表資料寫入作業表 sheet.getCellRange("A1").setValue("年份"); sheet.getCellRange("A2").setValue("2017"); sheet.getCellRange("A3").setValue("2018"); sheet.getCellRange("A4").setValue("2019"); sheet.getCellRange("A5").setValue("2020"); sheet.getCellRange("B1").setValue("銷售額"); sheet.getCellRange("B2").setNumberValue(4000); sheet.getCellRange("B3").setNumberValue(6000); sheet.getCellRange("B4").setNumberValue(7000); sheet.getCellRange("B5").setNumberValue(8500); //設定單元格樣式 sheet.getCellRange("A1:B1").setRowHeight(15); sheet.getCellRange("A1:B1").getCellStyle().setColor(Color.darkGray); sheet.getCellRange("A1:B1").getCellStyle().getExcelFont().setColor(Color.white); sheet.getCellRange("A1:B1").getCellStyle().setVerticalAlignment(VerticalAlignType.Center); sheet.getCellRange("A1:B1").getCellStyle().setHorizontalAlignment(HorizontalAlignType.Center); sheet.getCellRange("B2:C5").getCellStyle().setNumberFormat("\"￥\"#,##0"); //添加整體分離型餅圖 Chart piechart = sheet.getCharts().add(ExcelChartType.Pie); //設定圖表資料區域 piechart.setDataRange(sheet.getCellRange("B2:B5")); piechart.setSeriesDataFromRange(false); //設定圖表位置 piechart.setLeftColumn(4); piechart.setTopRow(1); piechart.setRightColumn(10); piechart.setBottomRow(20); //設定圖表標題 piechart.setChartTitle("年銷售額"); piechart.getChartTitleArea().isBold(true); piechart.getChartTitleArea().setSize(12); //設定系列標簽 ChartSerie cs = piechart.getSeries().get(0); cs.setCategoryLabels(sheet.getCellRange("A2:A5")); cs.setValues(sheet.getCellRange("B2:B5")); cs.getDataPoints().getDefaultDataPoint().getDataLabels().hasValue(true); piechart.getPlotArea().getFill().setVisible(false); //設定餅圖整體分離 for (int i = 0; i < piechart.getSeries().getCount(); i++) { piechart.getSeries().get(i).getDataFormat().setPercent(20); } //添加區域分離型餅圖 Chart piechart1 = sheet.getCharts().add(ExcelChartType.Pie); piechart1.setDataRange(sheet.getCellRange("B2:B5")); piechart1.setSeriesDataFromRange(false); piechart1.setLeftColumn(11); piechart1.setTopRow(1); piechart1.setRightColumn(17); piechart1.setBottomRow(20); piechart1.setChartTitle("年銷售額"); piechart1.getChartTitleArea().isBold(true); piechart1.getChartTitleArea().setSize(12); ChartSerie cs1 = piechart1.getSeries().get(0); cs1.setCategoryLabels(sheet.getCellRange("A2:A5")); cs1.setValues(sheet.getCellRange("B2:B5")); cs1.getDataPoints().getDefaultDataPoint().getDataLabels().hasValue(true); piechart1.getPlotArea().getFill().setVisible(false); //設定餅圖區域分離 piechart1.getSeries().get(0).getDataPoints().get(1).getDataFormat().setPercent(20); //保存檔案 workbook.saveToFile("ExplodedPieChart.xlsx", ExcelVersion.Version2016); workbook.dispose(); } }

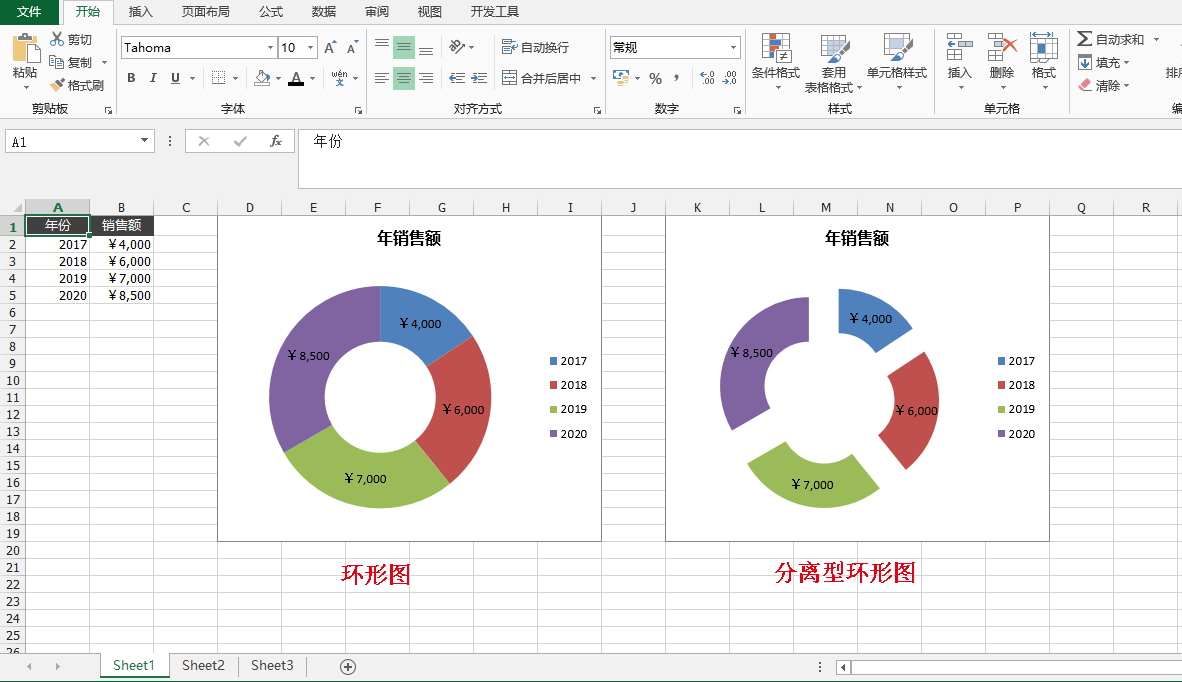

2. 分離型環形圖
import com.spire.xls.*; import com.spire.xls.charts.ChartSerie; import java.awt.*; public class ExplodedDoughnutChart { public static void main(String[] args) { //創建Workbook物件 Workbook workbook = new Workbook(); //獲取第一個作業表 Worksheet sheet = workbook.getWorksheets().get(0); //將圖表資料寫入作業表 sheet.getCellRange("A1").setValue("年份"); sheet.getCellRange("A2").setValue("2017"); sheet.getCellRange("A3").setValue("2018"); sheet.getCellRange("A4").setValue("2019"); sheet.getCellRange("A5").setValue("2020"); sheet.getCellRange("B1").setValue("銷售額"); sheet.getCellRange("B2").setNumberValue(4000); sheet.getCellRange("B3").setNumberValue(6000); sheet.getCellRange("B4").setNumberValue(7000); sheet.getCellRange("B5").setNumberValue(8500); //設定單元格樣式 sheet.getCellRange("A1:B1").setRowHeight(15); sheet.getCellRange("A1:B1").getCellStyle().setColor(Color.darkGray); sheet.getCellRange("A1:B1").getCellStyle().getExcelFont().setColor(Color.white); sheet.getCellRange("A1:B1").getCellStyle().setVerticalAlignment(VerticalAlignType.Center); sheet.getCellRange("A1:B1").getCellStyle().setHorizontalAlignment(HorizontalAlignType.Center); sheet.getCellRange("B2:C5").getCellStyle().setNumberFormat("\"￥\"#,##0"); //添加環形圖 Chart chart = sheet.getCharts().add(ExcelChartType.Doughnut); //設定圖表資料區域 chart.setDataRange(sheet.getCellRange("B2:B5")); chart.setSeriesDataFromRange(false); //設定圖表位置 chart.setLeftColumn(4); chart.setTopRow(1); chart.setRightColumn(10); chart.setBottomRow(20); //設定圖表標題 chart.setChartTitle("年銷售額"); chart.getChartTitleArea().isBold(true); chart.getChartTitleArea().setSize(12); //設定系列標簽 ChartSerie cs = chart.getSeries().get(0); cs.setCategoryLabels(sheet.getCellRange("A2:A5")); cs.setValues(sheet.getCellRange("B2:B5")); cs.getDataPoints().getDefaultDataPoint().getDataLabels().hasValue(true); chart.getPlotArea().getFill().setVisible(false); //添加分離型環形圖 Chart chart1 = sheet.getCharts().add(ExcelChartType.DoughnutExploded); chart1.setDataRange(sheet.getCellRange("B2:B5")); chart1.setSeriesDataFromRange(false); chart1.setLeftColumn(11); chart1.setTopRow(1); chart1.setRightColumn(17); chart1.setBottomRow(20); chart1.setChartTitle("年銷售額"); chart1.getChartTitleArea().isBold(true); chart1.getChartTitleArea().setSize(12); ChartSerie cs1 = chart1.getSeries().get(0); cs1.setCategoryLabels(sheet.getCellRange("A2:A5")); cs1.setValues(sheet.getCellRange("B2:B5")); cs1.getDataPoints().getDefaultDataPoint().getDataLabels().hasValue(true); chart1.getPlotArea().getFill().setVisible(false); //保存檔案 workbook.saveToFile("ExplodedDoughnutChart.xlsx",FileFormat.Version2013); workbook.dispose(); } }
