如何利用單片機的串口（RS485）控制音樂模塊播放（求助貼）

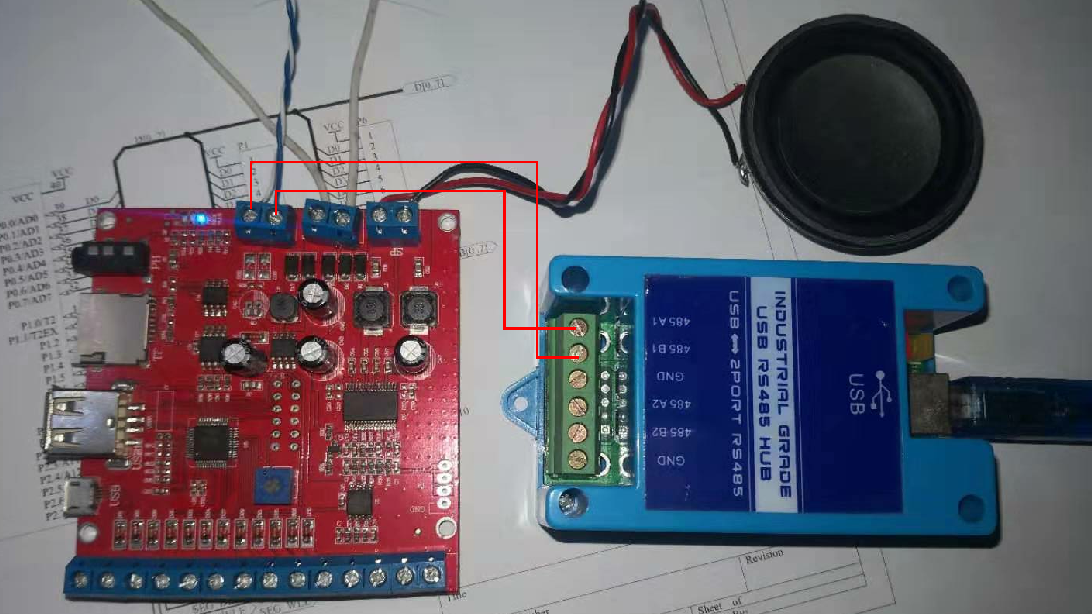

初學單片機，單片機是天祥TC-1C（STC89C52），本人用USB轉串口，連接音樂模塊（DMK01FS）的RS485通訊口，按照MODBUS通訊協議，發送01 06 00 03 00 01，可以正常播放（指定曲目播放）。
01：是下位機地址，就是音樂模塊的地址
06：功能碼，表示寫指令
0x03（00 03）：是指定曲目播放暫存器，往這兒寫曲目代號即可
0001：表示1#曲目（同理2#、3#......）

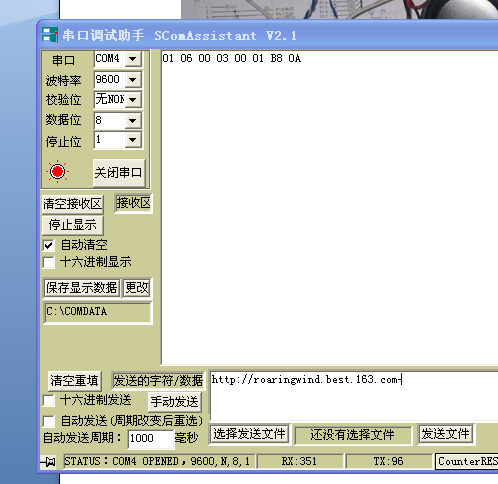

如圖所示

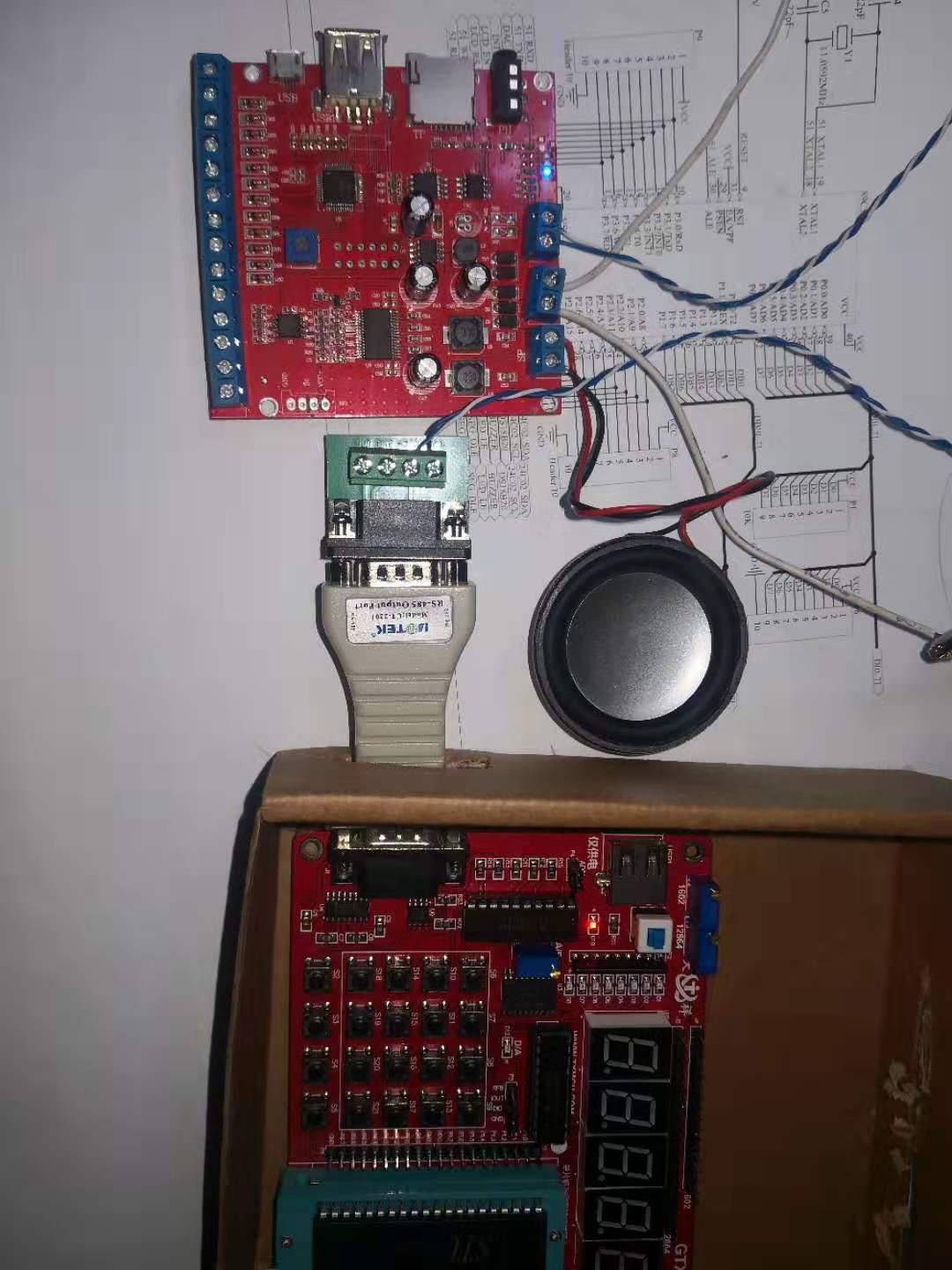

好接下來，我用TX-1C的 RS232串口，通過 RS232轉RS485口連接音樂模塊，如圖所示：
在單片機中下載一段程式，內容是當S2按下，向串口發送一串字符（01 06 00 03 00 01）或者（01 06 00 03 00 01 B8 0A）B0 0A是模擬MODBUS除錯助手發送01 06 00 03 00 01指令時，自己添加的校驗。

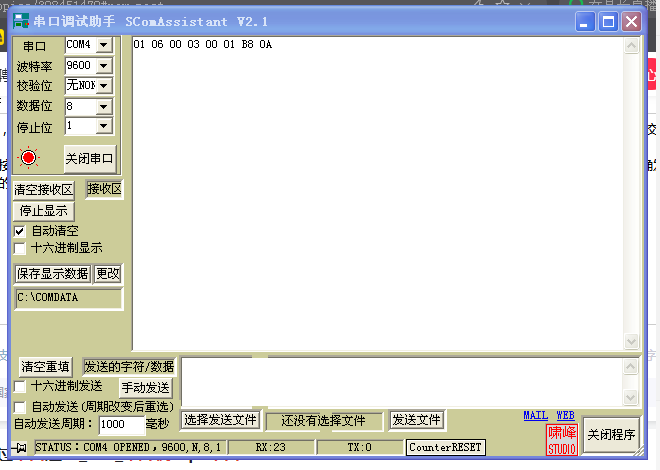

通電，按動S2，在串口除錯助手上顯示如圖：
上圖接收區指令表明，和MODBUS除錯助手收到的字串一樣，音樂模塊沒反應。謝謝高手指教！！！！
C程式（天祥電子提供）：
/**********************************************************
“天祥電子” 傾情奉獻
www.txmcu.com
www.txmcu.cn
**********************************************************
函式功能：往串口發送一位元組資料（可通過超級終端或者串口除錯助手顯示出來，
超級終端波特率選為9600）。
超級終端設定好后，每按下一次S2鍵，松開后均會在超級終端
上顯示一串字母"abcdefg哈哈"。
入口引數：d: 要發送的位元組資料。
**********************************************************/
#include <reg52.h>
#define jingzhen 11059200UL /*使用22.1184M晶體*/
#define botelv 9600UL /*波特率定義為9600*/
unsigned char zifuchuan[]="01 06 00 03 00 01 B8 0A"; //待顯示字符。
volatile unsigned char sending;
sbit s2=P3^4;
void delay(unsigned char i)
{
unsigned char j,k;
for(j=i;j>0;j--)
for(k=90;k>0;k--);
}
void init(void) //串口初始化
{
EA=0; //暫時關閉中斷
TMOD&=0x0F; //定時器1模式控制在高4位
TMOD|=0x20; //定時器1作業在模式2，自動重裝模式
SCON=0x50; //串口作業在模式1
TH1=256-jingzhen/(botelv*12*16); //計算定時器重裝值
TL1=256-jingzhen/(botelv*12*16);
PCON|=0x80; //串口波特率加倍
ES=1; //串行中斷允許
TR1=1; //啟動定時器1
REN=1; //允許接收
EA=1; //允許中斷
}
void send(unsigned char d) //發送一個位元組的資料，形參d即為待發送資料。
{
SBUF=d; //將資料寫入到串口緩沖
sending=1; //設定發送標志
while(sending); //等待發送完畢
}
void sendc(unsigned char * pd)
{
while((*pd)!='\0') //發送字串，直到遇到0才結束
{
send(*pd); //發送一個字符
pd++; //移動到下一個字符
}
}
void main()
{
init();
while(1)
{
if(s2==0)
{
delay(20);
if(!s2)
{
while(!s2);
sendc(zifuchuan);
}
}
}
}
void uart(void) interrupt 4 //串口發送中斷
{
if(RI) //收到資料
{
RI=0; //清中斷請求
}
else //發送完一位元組資料
{
TI=0;
sending=0; //清正在發送標志
}
}
uj5u.com熱心網友回復：
你把USB485也并上，在電腦上收一下資料看看單片機發出來的資料對不對，很多自動切換收發的232轉485并不好用uj5u.com熱心網友回復：
謝謝樓上兄弟，感覺您的思路正確，馬上動手，為了更準確，這次我沒有接音樂模塊，單片機學習板-RS232串口 接“網購232轉485”用雙絞線接“RS485轉USB”回傳電腦USB。單片機送電，打開串口除錯助手，按下單片機上S2（觸發），串口除錯助手的接識訓沖區有“01 06 00 03 00 01 B8 0A ”資料，說明單片機正確發出了指令，問題還有可能在哪兒呢？再次感謝樓上的回復！！
uj5u.com熱心網友回復：
謝謝樓上的回復，我再問一下，我的方法（思路）是正確的吧，就是說，我只要單片機經RS485介面，向音樂模塊發送“01 06 00 03 00 01”字串，音樂模塊就應該播放？uj5u.com熱心網友回復：
unsigned char zifuchuan[]={0x01,0x06,0x00,0x03,0x00,0x01,0xB8,0x0A}; //待顯示字符。才看到，你發出的是字串。你需要直接發這8個位元組資料。
