OpenCV+Python3.5 簡易手勢識別任務

檢測剪刀石頭布三種手勢，通過攝像頭輸入，方法如下：

1. 選用合適顏色空間及閾值提取皮膚部分
2. 使用濾波腐蝕膨脹等方法去噪
3. 邊緣檢測
4. 尋用合適方法分類

OpenCV用攝像頭捕獲視頻

采用方法：呼叫OpenCV——cv2.VideoCapture()

def video_capture():
    cap = cv2.VideoCapture(0)
    while True:
        # capture frame-by-frame
        ret, frame = cap.read()

        # our operation on the frame come here
        # gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY) 可選擇灰度化

        # display the resulting frame
        cv2.imshow('frame', frame)
        if cv2.waitKey(1) & 0xFF == ord('q'):  # 按q鍵退出
            break
    # when everything done , release the capture
    cap.release()
    cv2.destroyAllWindows()

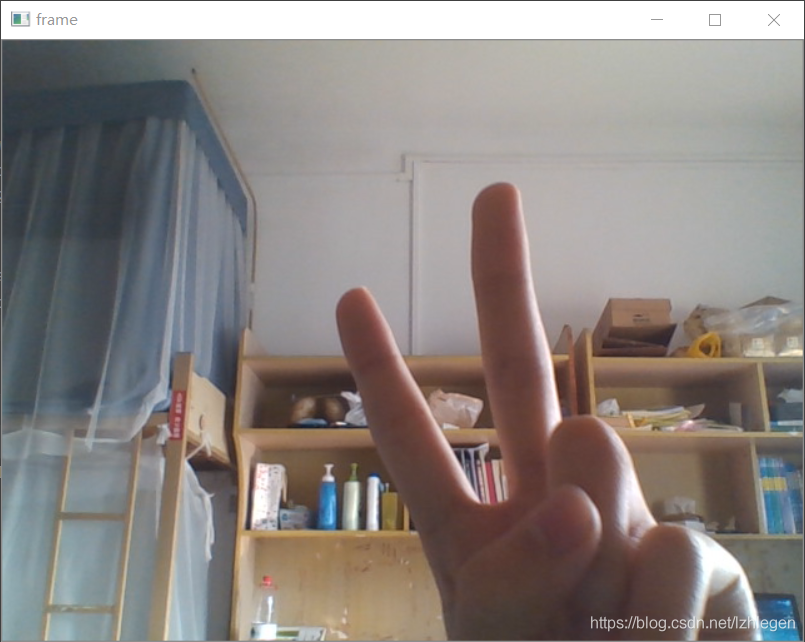

效果如下

膚色識別——橢圓膚色檢測模型

參考下述博文

https://blog.csdn.net/weixin_40893939/article/details/84527037

代碼如下

def ellipse_detect(img):
    # 橢圓膚色檢測模型
    skinCrCbHist = np.zeros((256, 256), dtype=np.uint8)
    cv2.ellipse(skinCrCbHist, (113, 155), (23, 15), 43, 0, 360, (255, 255, 255), -1)

    YCRCB = cv2.cvtColor(img, cv2.COLOR_BGR2YCR_CB)
    (y, cr, cb) = cv2.split(YCRCB)
    skin = np.zeros(cr.shape, dtype=np.uint8)
    (x, y) = cr.shape
    for i in range(0, x):
        for j in range(0, y):
            CR = YCRCB[i, j, 1]
            CB = YCRCB[i, j, 2]
            if skinCrCbHist[CR, CB] > 0:
                skin[i, j] = 255
    dst = cv2.bitwise_and(img, img, mask=skin)
    return dst

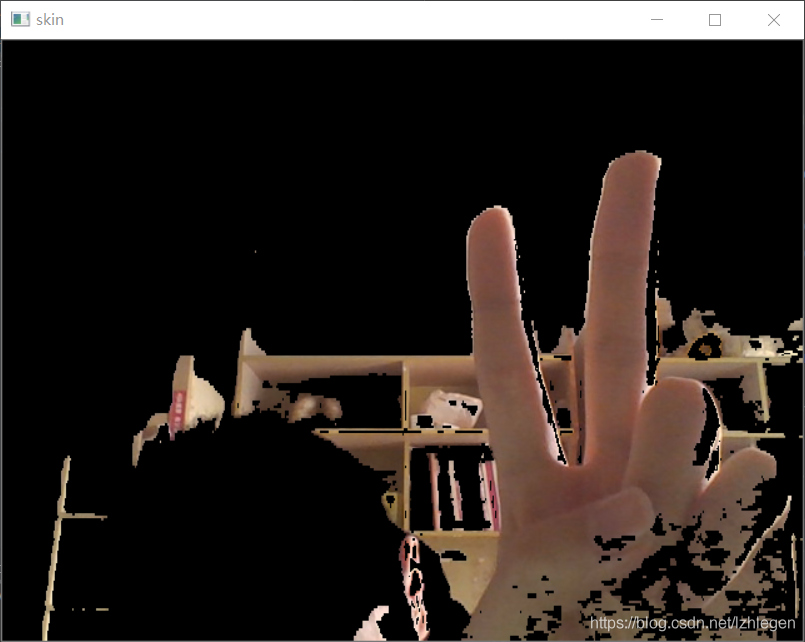

效果如下，可見與膚色相近的物體全被提取出來，包括桌子，，，
識別時需尋找一無干擾環境

去噪——濾波、腐蝕和膨脹

參考下述博文

https://blog.csdn.net/qq_43660987/article/details/91347820

采用方法：高斯濾波 cv2.GaussianBlur() + 膨脹 cv2.dilate()，代碼如下

# 膨脹
def dilate_demo(image):
    # 灰度化
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    # 二值化
    ret, binary = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)
    # 定義結構元素的形狀和大小
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))
    # 膨脹操作
    dst = cv2.dilate(binary, kernel)
    return dst


# 腐蝕
def erode_demo(image):
    # 灰度化
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    # 二值化
    ret, binary = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)
    # 定義結構元素的形狀和大小
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (15, 15))
    # 腐蝕操作
    dst = cv2.erode(binary, kernel)
    return dst


# 濾波
def img_blur(image):
    # 腐蝕操作
    # img_erode = erode_demo(image)
    # 膨脹操作
    img_dilate = dilate_demo(image)

    # 均值濾波
    # blur = cv2.blur(image, (5, 5))
    # 高斯濾波
    blur = cv2.GaussianBlur(img_dilate, (3, 3), 0)
    return blur

Canny邊緣檢測

參考OpenCV中文教程

https://www.kancloud.cn/aollo/aolloopencv/271603

代碼如下

# Canny邊緣檢測v
def canny_detect(image):
    edges = cv2.Canny(image, 50, 200)
    return edges

識別——輪廓匹配

Tensorflow框架實在太難搭，搭了半天沒搭出來，還一堆錯誤，，，所以采用輪廓匹配 cv2.matchShapes() ，方案如下：

1. 劃分出了一個手勢識別區域，可避免周圍環境的干擾，也可簡化影像處理程序
2. 尋找輪廓時采用尋找矩形框架 cv2.boundingRect(）的方法找到最大輪廓，即手勢的輪廓
3. 將找到的輪廓直接與標準圖片進行匹配，簡化識別程序

但在匹配時發現“剪刀”的手勢常與“石頭”、“布”的手勢匹配到一起，，，所以另辟蹊徑，在匹配時加上了對于矩形框架面積的判斷，一般來說有如下規律，石頭<剪刀<布，代碼如下

        # 輪廓匹配
        value = [0, 0, 0]
        value[0] = cv2.matchShapes(img_contour, img1, 1, 0.0)
        value[1] = cv2.matchShapes(img_contour, img2, 1, 0.0)
        value[2] = cv2.matchShapes(img_contour, img3, 1, 0.0)
        min_index = np.argmin(value)
        if min_index == 0: # 剪刀
            print(text[int(min_index)], value)
        elif min_index == 1 and w*h < 25000:  # 石頭
            print(text[int(min_index)], value)
        elif min_index == 1 and w*h >= 25000:  # 剪刀
            print(text[0], value)
        elif min_index == 2 and w * h > 30000:  # 布
            print(text[int(min_index)], value)
        elif min_index == 2 and w * h <= 30000: # 剪刀
            print(text[0], value)

程式會根據匹配值和面積大小來決定識別結果，例如，下述結果，1.179515828609219, 0.9604643714904955, 0.9896353720020925分別對應剪刀、石頭、布的匹配值，越小說明越吻合；結合最終識別情況來看，在三種手勢中，石頭的識別成功率最高，約98%；布其次，約88%；剪刀最低，約80%，而且結果易受環境亮度影響，環境過暗或過亮，有時候手勢輪廓都出不來，，，看來仍有待改進，還是得用機器學習的方法

石頭 [1.179515828609219, 0.9604643714904955, 0.9896353720020925]

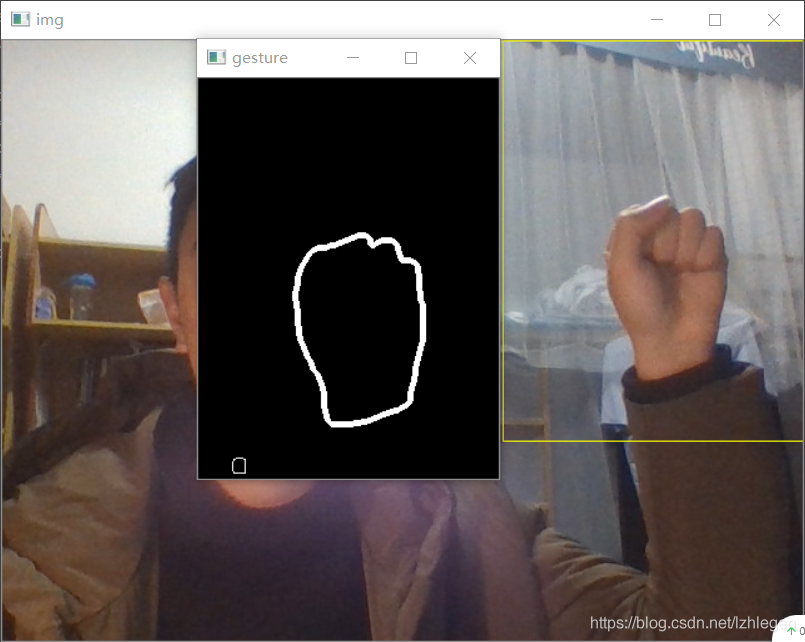

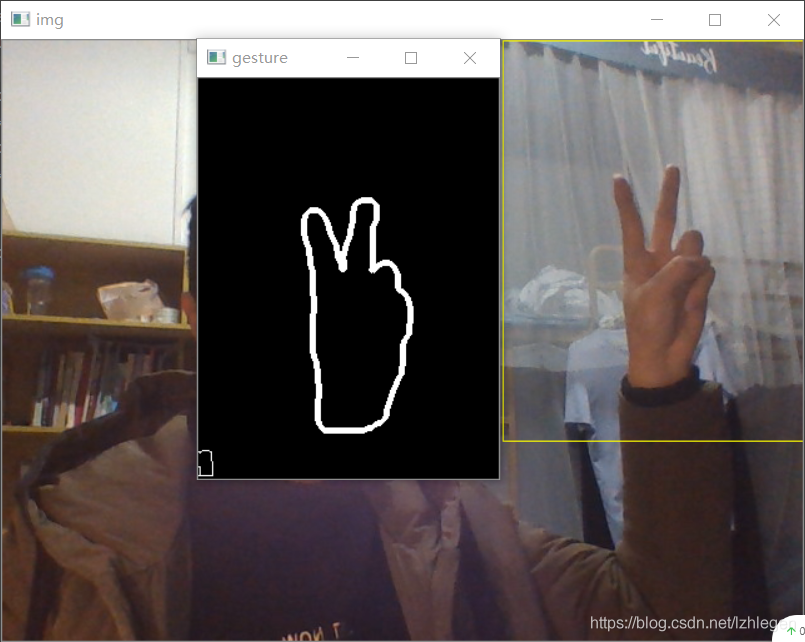

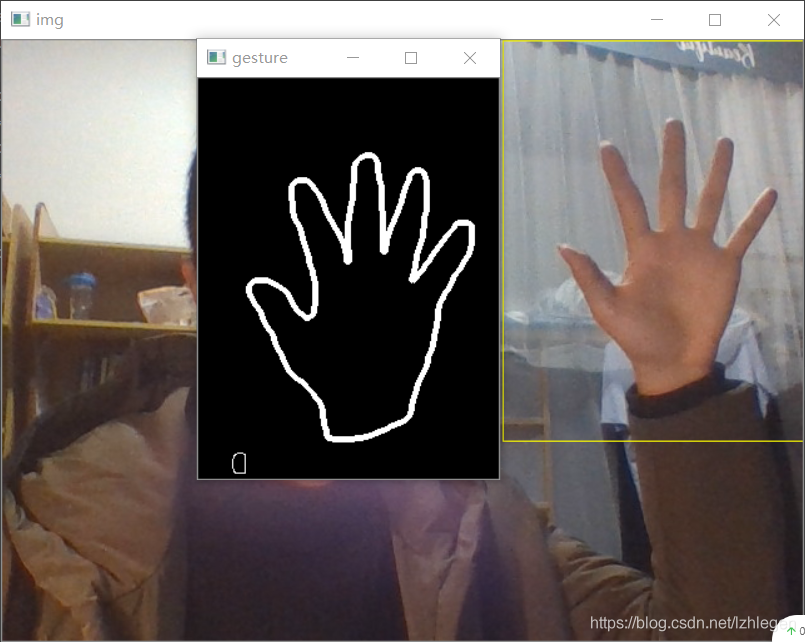

程式效果如下，黃色矩形框為識別區域，gesture視窗為用于輪廓匹配的手勢圖
