GitLab CI構建SpringBoot-2.3應用

歡迎訪問我的GitHub

https://github.com/zq2599/blog_demos

內容：所有原創文章分類匯總及配套原始碼，涉及Java、Docker、Kubernetes、DevOPS等；

關于GitLab CI

在《體驗SpringBoot(2.3)應用制作Docker鏡像(官方方案)》一文中，咱們掌握了SpringBoot官方推薦的鏡像構建方案，接下來要體驗的是GitLab的CI能力，它負責把代碼變成私有倉庫中的鏡像，咱們可以專心編碼了；

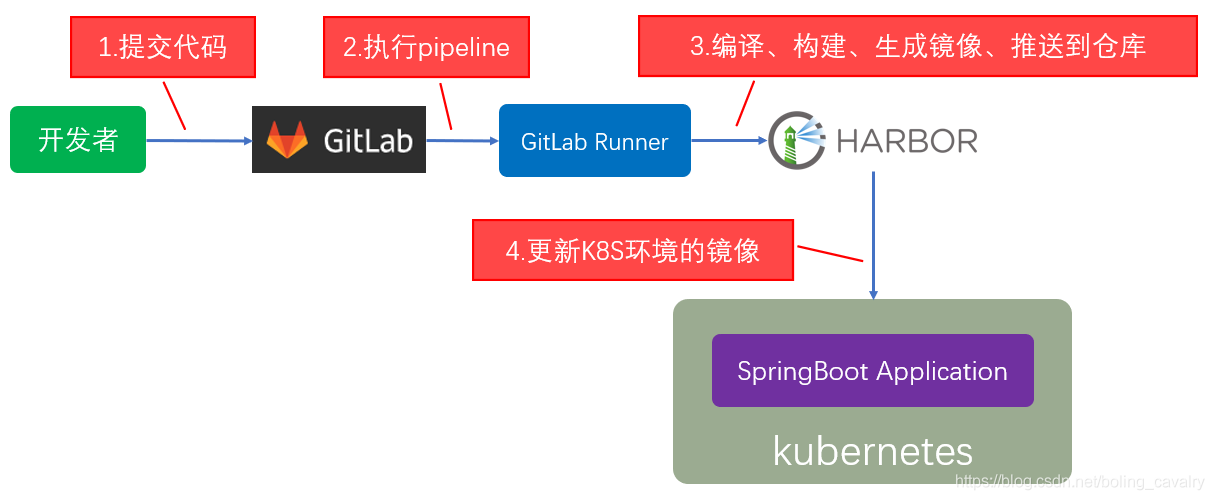

GitLab CI的作用如下圖，開發者提交代碼到GitLab后，就會觸發編譯、構建、制作鏡像、推送到倉庫這些事情，然后K8S環境就能用上最新的鏡像了：

本文內容

本文繼續堅持實戰的風格，和大家一起完成以下操作：

1. 準備一個SpringBoot-2.3應用；
2. 撰寫GitLab的pipeline腳本；
3. 提交代碼觸發pipeline腳本的作業；
4. K8S環境使用最新鏡像；
5. 體驗GitLab如何將最新鏡像自動部署到K8S環境；

環境資訊

1. GitLab：Community Edition 13.0.6
2. GilLab Runner：13.1.0
3. kubernetes：1.15.3
4. SpringBoot：2.3.0.RELEASE
5. JDK：1.8.0_121
6. Maven：3.3.9
7. Docker：19.03.8
8. 作業系統：CentOS Linux release 7.8.2003

準備

實戰前需要您準備好以下環境：

1. GitLab，參考《群暉DS218+部署GitLab》
2. 私有鏡像倉庫，參考《群暉DS218+部署Harbor(1.10.3)》
3. GitLab Runner，參考《GitLab Runner部署(kubernetes環境)》
4. Kubernetes，參考《kubespray2.11安裝kubernetes1.15》

SpringBoot應用原始碼

本次實戰用的是普通的SpringBoot工程，如果您不打算寫代碼，也可以從GitHub上下載本次實戰的原始碼，地址和鏈接資訊如下表所示：

這個git專案中有多個檔案夾，本章的應用在dockerlayerdemo檔案夾下，如下圖所示：

實戰操作

1. 創建名為dockerlayerdemo的SpringBoot專案，SpringBoot版本號為2.3.0.RELEASE，pom.xml內容如下：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
	<modelVersion>4.0.0</modelVersion>
	<parent>
		<groupId>org.springframework.boot</groupId>
		<artifactId>spring-boot-starter-parent</artifactId>
		<version>2.3.0.RELEASE</version>
		<relativePath/> <!-- lookup parent from repository -->
	</parent>
	<groupId>com.bolingcavalry</groupId>
	<artifactId>dockerlayerdemo</artifactId>
	<version>0.0.1-SNAPSHOT</version>
	<name>dockerlayerdemo</name>
	<description>Demo project for Spring Boot layer docker image</description>

	<properties>
		<java.version>1.8</java.version>
	</properties>

	<dependencies>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-web</artifactId>
		</dependency>

		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-test</artifactId>
			<scope>test</scope>
			<exclusions>
				<exclusion>
					<groupId>org.junit.vintage</groupId>
					<artifactId>junit-vintage-engine</artifactId>
				</exclusion>
			</exclusions>
		</dependency>
	</dependencies>

	<build>
		<plugins>
			<plugin>
				<groupId>org.springframework.boot</groupId>
				<artifactId>spring-boot-maven-plugin</artifactId>
				<version>2.3.0.RELEASE</version>
				<configuration>
					<layers>
						<enabled>true</enabled>
					</layers>
				</configuration>
			</plugin>
		</plugins>
	</build>
</project>

2. java代碼并非重點，在application類中加了個http介面：

package com.bolingcavalry.dockerlayerdemo;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;

import java.util.Date;

@SpringBootApplication
@RestController
public class DockerlayerdemoApplication {

	public static void main(String[] args) {
		SpringApplication.run(DockerlayerdemoApplication.class, args);
	}


	@RequestMapping(value = "https://www.cnblogs.com/hello")
	public String hello(){
		return "hello " + new Date();
	}
}

3. pom.xml所在目錄增加檔案夾.m2，里面放入settings.xml，這是maven的組態檔，可以設定您的特殊的maven資訊；
4. pom.xml所在目錄增加Dockerfile檔案，用于制作鏡像：

# 指定基礎鏡像，這是分階段構建的前期階段
FROM openjdk:8u212-jdk-stretch as builder
# 執行作業目錄
WORKDIR application
# 配置引數
ARG JAR_FILE=target/*.jar
# 將編譯構建得到的jar檔案復制到鏡像空間中
COPY ${JAR_FILE} application.jar
# 通過工具spring-boot-jarmode-layertools從application.jar中提取拆分后的構建結果
RUN java -Djarmode=layertools -jar application.jar extract

# 正式構建鏡像
FROM openjdk:8u212-jdk-stretch
WORKDIR application
# 前一階段從jar中提取除了多個檔案，這里分別執行COPY命令復制到鏡像空間中，每次COPY都是一個layer
COPY --from=builder application/dependencies/ ./
COPY --from=builder application/spring-boot-loader/ ./
COPY --from=builder application/snapshot-dependencies/ ./
COPY --from=builder application/application/ ./
ENTRYPOINT ["java", "org.springframework.boot.loader.JarLauncher"]

5. pom.xml所在目錄增加.gitlab-ci.yml檔案，這就是CI時的pipeline腳本：

image: maven:3.6.3-jdk-8

variables:
  MAVEN_CLI_OPTS: "-s .m2/settings.xml --batch-mode"
  MAVEN_OPTS: "-Dmaven.repo.local=.m2/repository"

# 定義快取
# 如果gitlab runner是shell或者docker，此快取功能沒有問題
# 如果是k8s環境，要確保已經設定了分布式檔案服務作為快取
cache:
  key: dockerlayerdemo-ci-cache
  paths:
  - .m2/repository/
  - target/*.jar

# 本次構建的階段：build package
stages:
- package
- build

# 生產jar的job
make_jar:
  image: maven:3.6.3-jdk-8
  stage: package
  tags:
  - k8s
  script:
  - echo "=============== 開始編譯原始碼，在target目錄生成jar檔案 ==============="
  - mvn $MAVEN_CLI_OPTS clean compile package -Dmaven.test.skip=true
  - echo "target檔案夾" `ls target/`

# 生產鏡像的job
make_image:
  image: docker:latest
  stage: build
  tags:
  - k8s
  script:
  - echo "從快取中恢復的target檔案夾" `ls target/`
  - echo "=============== 登錄Harbor  ==============="
  - docker login 192.168.50.43:5888 -u admin -p Harbor12345
  - echo "=============== 打包Docker鏡像 ： " gitlabci-java-demo:$CI_COMMIT_SHORT_SHA "==============="
  - docker build -t 192.168.50.43:5888/common/gitlabci-java-demo:$CI_COMMIT_SHORT_SHA .
  - echo "=============== 推送到鏡像倉庫  ==============="
  - docker push 192.168.50.43:5888/common/gitlabci-java-demo:$CI_COMMIT_SHORT_SHA
  - echo "=============== 登出  ==============="
  - docker logout
  - echo "清理掉本次構建的jar檔案"
  - rm -rf target/*.jar

關于以上pipeline腳本，有下面五點需要注意：

第一：關于cache，如果您的gitlab runner是shell或者docker型別就無需關注，cache是直接生效的，但如果您的gitlab runner是K8S那就要注意了，需要在gitlab runner中填寫cache相關的配置，讓分布式檔案服務作為cache的底層實作；

第二：一共定義了兩個stage：package和build，順序是先package再build，注意生成jar的job一定要是package，使用jar構建鏡像的job要是build，這樣在構建鏡像的時候才能順利從快取中取得jar；

第三：make_image這個job的腳本中，會執行登錄私有鏡像倉庫的操作，為了操作方便，登錄的賬號密碼都是直接寫在腳本里面的，實際使用時請不要這樣做，建議使用Harbor的機器人賬號密碼，并且寫入GitLab CI的環境變數配置頁面，而不是直接寫在pipeline腳本中

第四：tags引數用來和已有的GitLab Runner匹配，請按照您自己的runner的情況設定；

第五：生成docker鏡像的tag等于$CI_COMMIT_SHORT_SHA，這是本次提交的commit id，因此，每次提交都會導致鏡像倉庫中多一個鏡像，其tag等于commit id；

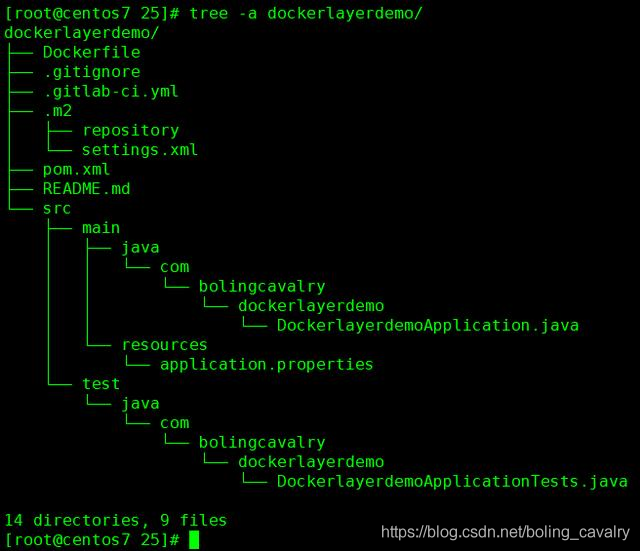

6. 最終整個工程的內容如下：

至此，所有開發作業已經完成，接下來驗證執行情況；

驗證CI

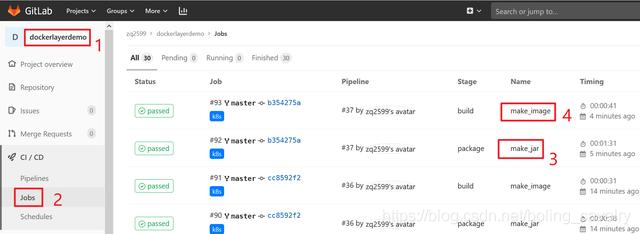

1. 將所有內容提交到GitLab，如果CI環境配置OK的話會立即觸發構建，下圖是構建成功的效果：

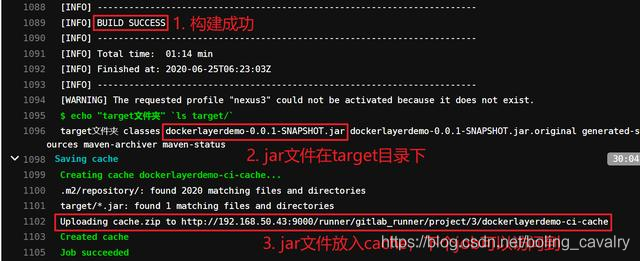

2. 先來看make_jar的執行情況，如下圖，SpringBoot工程成功構建出jar檔案：

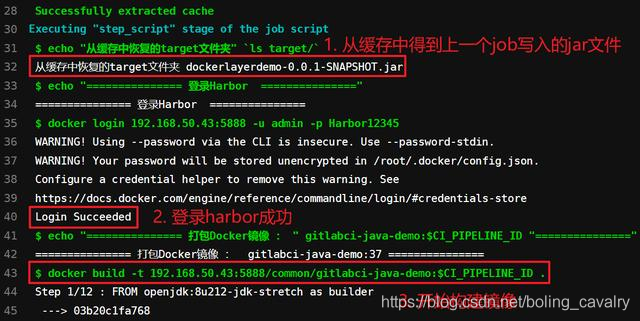

3. 再看make_image執行情況，如下圖：

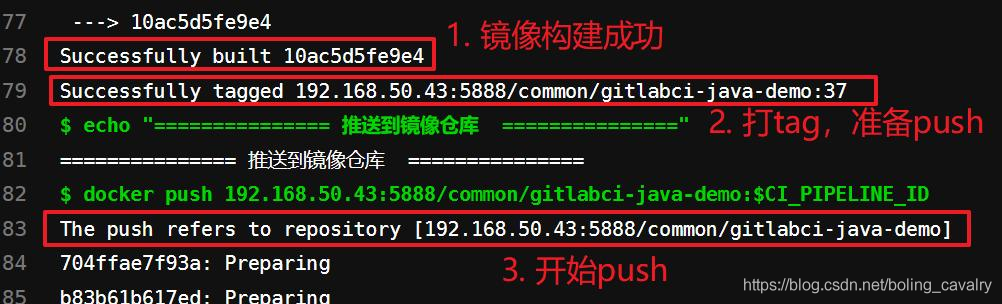

4. 鏡像制作成功后，開始推送到harbor：

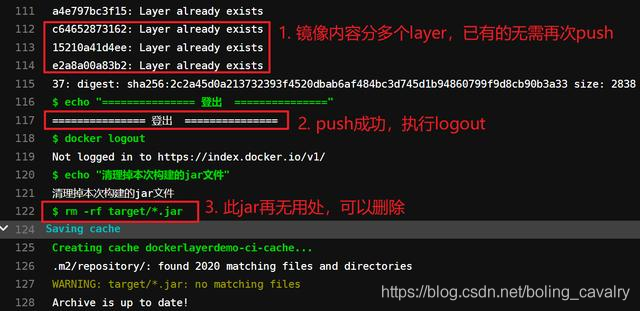

5. 最終完成推送，并且清理殘留檔案：

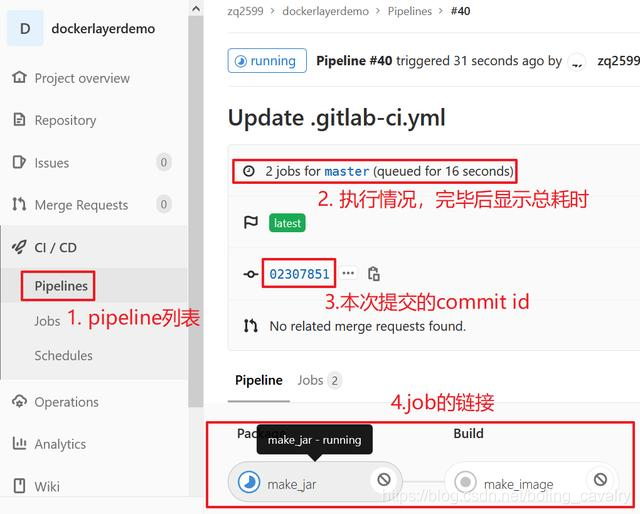

6. 最后看看pipeline的整體情況，如下圖：

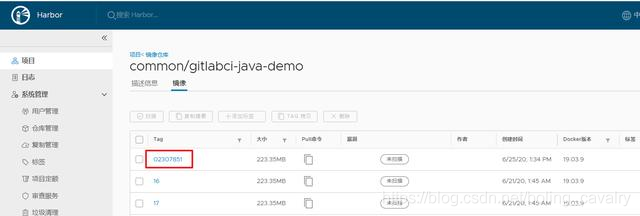

7. 從上圖可知commit id是02307851，因此Harbor中應該有tag等于02307851的鏡像，登錄Harbor查看，如下圖紅框：

在K8S環境驗證

接下來要在K8S環境驗證之前的鏡像可以正常運行：

1. SSH登錄K8S環境，執行以下命令，用最新的鏡像創建deployment：

kubectl create deployment dockerlayerdemo \
--image=192.168.50.43:5888/common/gitlabci-java-demo:02307851

2. 執行以下命令創建NodePort型別的service：

kubectl create service nodeport \
dockerlayerdemo --tcp 8080:8080

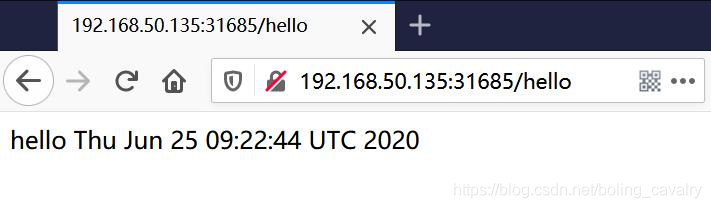

3. 瀏覽器訪問http://192.168.50.135:31685/hello ，其中192.168.50.135是K8S宿主機的IP地址，如下圖，可以正常訪問SpringBoot服務：

GitLab CI的價值

文章看到這里，咱們pipeline腳本也寫了，鏡像有了，K8S上部署的服務也驗證了，這就結束了嗎？

---還沒有，咱們來感受一下從修改代碼到K8S環境上生效的流程：

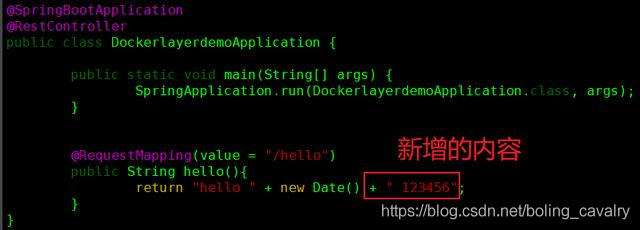

1. 修改java代碼，如下圖：

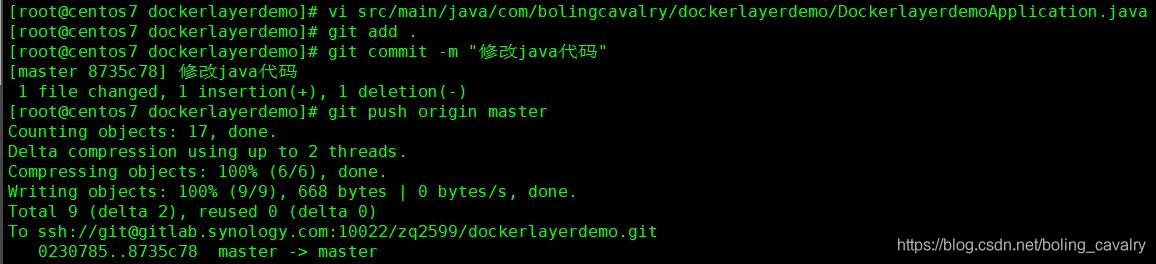

2. 提交代碼：

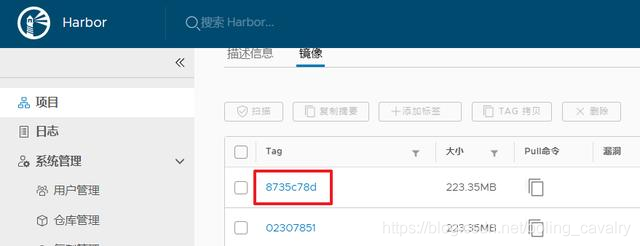

3. 順利生成鏡像：

4. 在K8S環境執行以下命令即可完成鏡像更新：

kubectl set image deployment dockerlayerdemo \
gitlabci-java-demo=192.168.50.43:5888/common/gitlabci-java-demo:8735c78d

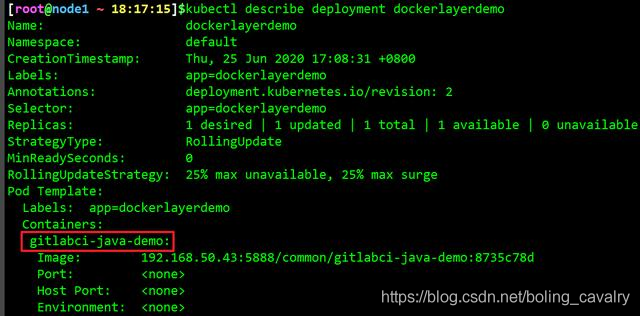

5. 上述命令中的gitlabci-java-demo來自kubectl describe deployment dockerlayerdemo結果中，顯示的容器名稱，如下圖紅框：

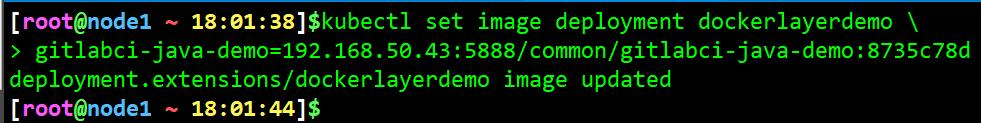

6. 系統提示更新成功：

7. 再次用瀏覽器訪問相同的地址，如下圖紅框，修改的代碼已經生效：

可見借助GitLab CI，編碼到部署之間的程序已被簡化，可以更加專注的擼碼了；

體驗CD？

除了持續集成(CI)，還可以把持續部署(CD)也加入到pipeline腳本中，這樣我們只需提交代碼，對應的鏡像會被自動部署到K8S環境；

1. 打開.gitlab-ci.yml，增加一個stage定義deploy，如下所示，現在一共有三個stage了：

stages:
- package
- build
- deploy

2. 再在尾部增加一個job，如下所示，鏡像名為ictu/sshpass:latest，該鏡像內置了sshpass，可以ssh連接到K8S環境，執行kubectl set image XXX命令更新鏡像，注意包裹kubectl set image命令的是雙引號，這個很重要，只有用雙引號時里面的$TAG才會被替換成對應的值：

# 生產鏡像的job
deploy_k8s:
  # 禁用cache，避免上傳、下載、壓縮、解壓縮帶來的開銷
  cache: {}
  image: ictu/sshpass:latest
  stage: deploy
  tags:
  - k8s
  script:
  - export TAG=$CI_COMMIT_SHORT_SHA
  - echo "TAG is "$TAG
  - sshpass -p 888888 ssh -o "StrictHostKeyChecking no" [email protected] "kubectl set image deployment dockerlayerdemo gitlabci-java-demo=192.168.50.43:5888/common/gitlabci-java-demo:$TAG"

3. 再次提醒，上面的腳本中，賬號、IP和密碼都應該放入GitLab的引數設定頁面，而不該直接寫入pipeline腳本中；

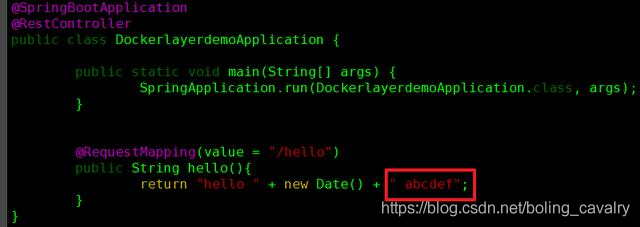

4. 如下圖，再次修改java檔案，將hello回傳結果改為abcdef：

5. 提交代碼后，可以在CI頁面觀察新增job的執行程序；

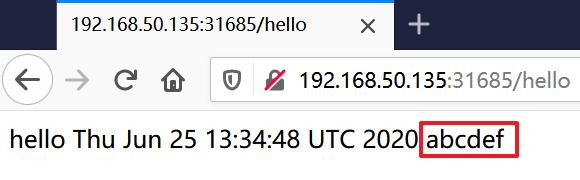

6. 腳本完成后，打開瀏覽器試試，果然已經更新：

至此，CI和CD都驗證通過，可見GitLab的CI能力給我們的日常開發帶來了不少便利，也希望本文能給您帶來一些參考；
