mirror maker2背景
通常情況下，我們都是使用一套kafka集群處理業務，但有些情況需要使用另一套kafka集群來進行資料同步和備份，在kafka早先版本的時候，kafka針對這種場景就有推出一個叫mirror maker的工具（mirror maker1，以下mm1即代表mirror maker1），用來同步兩個kafka集群的資料，
最開始版本的mirror maker本質上就是一個消費者 + 生產者的程式，但它有諸多諸多不足，包括
- 目標集群的Topic使用默認配置創建，但通常需要手動repartition，
- acl和配置修改的時候不會自動同步，給多集群管理帶來一些困難
- 訊息會被
DefaultPartitioner打散到不同磁區，即對一個topic ，目標集群的partition與源集群的partition不一致， - 任何配置修改，都會使得集群變得不穩定，比如比較常見的增加topic到whitelist，
- 無法讓源集群的producer或consumer直接使用目標集群的topic，
- 不保證exactly-once，可能出現重復資料到情況
- mm1支持的資料備份模式較簡單，比如無法支持active <-> active互備
- rebalance會導致延遲
因為存在這些問題，mirror maker難以在生產環境中使用，所以kafka2.4版本，推出一個新的mirror maker2（以下mm2即代表mirror maker2），mirror maker2基于kafka connect工具，解決了上面說的大部分問題，
今天主要介紹mirror maker2的設計，主要功能和部署，
設計和功能
整體設計
mirror maker2是基于kafka connect框架進行開發的，可以簡單地將mirror maker2視作幾個source connector和sink connector的組合，包括：
- MirrorSourceConnector, MirrorSourceTask：用來進行同步資料的connector
- MirrorCheckpointConnector, MirrorCheckpointTask：用來同步輔助資訊的connector，這里的輔助資訊主要是consumer的offset
- MirrorHeartbeatConnector, MirrorHeartbeatTask：維持心跳的connector
不過雖然mirror maker2歲基于kafka connect框架，但它卻做了一定的改造，可以單獨部署一個mirror maker2集群，當然也可以部署在kafka connect單機或kafka connect集群環境上，這部分后面介紹部署的時候再介紹，
和mm1一樣，在最簡單的主從備份場景中，mm2建議部署在目標（target）集群，即從遠端消費然后本地寫入，如果部署在源集群端，那么出錯的時候可能會出現丟資料的情況，

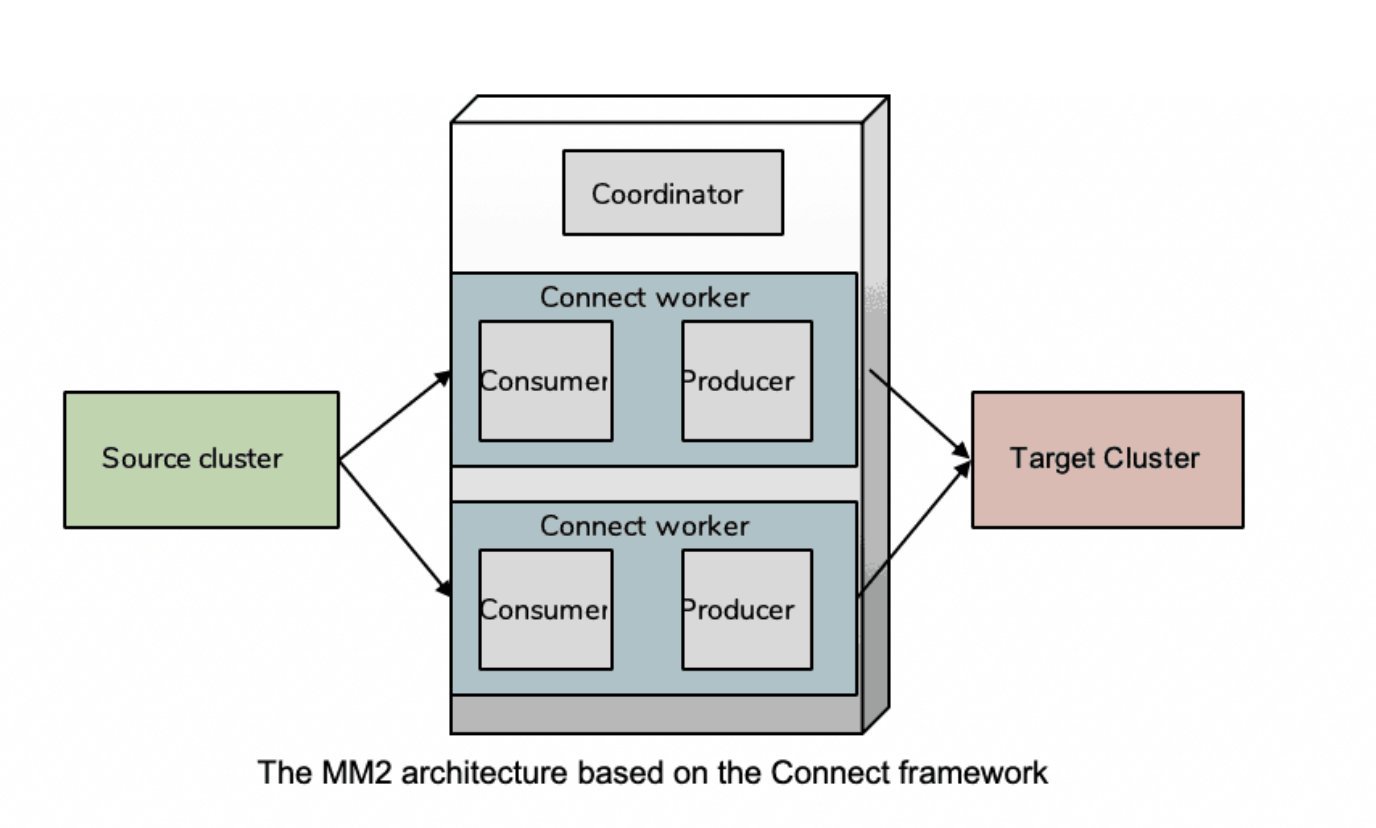

其整體架構如圖：
內部topic設計
mm2會在kafka生成多個內部topic ，來存盤源集群topic相關的狀態和配置資訊，以及維持心跳，主要有三個內部topic：
- hearbeat topic
- checkpoints topic
- offset sync topic
這幾個內部topic都比較好理解，一看名字基本就知道是干嘛用的，值得一提的是這其中checkpoints和hearbeat功能都可以通過配置關閉，下面我們詳細介紹下這幾個topic的功能和資料格式，
heartbeat topic
在默認的配置中，源集群和目標集群都會有一個用于發送心跳的topic，consumer 客戶端通過這個 topic，一方面可以確認當前的 connector 是否存活，另一方面確認源集群是否處于可用狀態，
heartbeat topic的schema如下：
- target cluster：接收心跳集群
- source cluster：發送心跳的集群
- timestamp：時間戳
checkpoints topic
對應的connector（即MirrorCheckpointConnector）會定期向目標集群發送checkpoint資訊，主要是consumer group提交的offset ，以及相關輔助資訊，
checkpoints topic 的schema如下：
- consumer group id (String)
- topic (String) ：包含源集群和目標集群的 topic
- partition (int)
- upstream offset (int): 源集群指定consumer group已提交的offset（latest committed offset in source cluster）
- downstream offset (int): 目標集群已同步的offset（latest committed offset translated to target cluster）
- metadata (String)：partition元資料
- timestamp
mm2提供的另一個功能，consumer切換集群消費就是通過這個topic實作的，因為這個topic中存放了源集群consumer group的消費offset，在某些場景（比如源集群故障）下要切換consumer到目標集群，就可以通過這個topic獲取消費offset然后繼續消費，
offset sync
這個topic ，主要是在兩個集群間同步topic partition的offset，這里的offset并不是consumer的offset，而是日志的offset，
它的 schema 如下：
- topic (String)：topic 名
- partition (int)
- upstream offset (int)：源集群的 offset
- downstream offset (int)：目標集群的 offset，和源集群的應該保持一致
config sync
mm2會將源集群的資料同步到目標集群，那么目標集群對應的topic的讀寫權限上怎樣的呢？mm2約定了，目標集群對應的topic（源集群備份的那個）只有source和sink connector能夠寫入，為了實施此策略，MM2使用以下規則將 ACL 策略傳播到下游主題：
- 若用戶對源集群的topic有read的權限，那么對目標集群對應的topic也有read的權限
- 除了mm2，別的用戶都不能寫入目標集群對應的topic
同時會同步topic相關配置資訊
acl
consumer切換集群
源集群的consumer group offset ，是存盤在目標集群的checkpoint topic中，這點我們上面已經有說到過，要獲取這些offset資訊，可以使用MirrorClient#remoteConsumerOffsets這個 api，然后就能用 consumer#seek api 根據給出的offset消費，
這里順便提供下大致代碼，首先maven添加依賴：
<dependency>
<groupId>org.apache.kafka</groupId>
<artifactId>connect-mirror</artifactId>
<version>2.4.0</version>
</dependency>
<dependency>
<groupId>org.apache.kafka</groupId>
<artifactId>connect-mirror-client</artifactId>
<version>2.4.0</version>
</dependency>
然后獲取offset資訊：
MirrorMakerConfig mmConfig = new MirrorMakerConfig(mm2.getProp());
MirrorClientConfig mmClientConfig = mmConfig.clientConfig("target-cluster");
MirrorClient mmClient = new MirrorClient(mmClientConfig);
Map<TopicPartition, OffsetAndMetadata> offsetMap =
mmClient.remoteConsumerOffsets("my-consumer-group", "source-cluster", Duration.ofMinutes(1));
consumer#seek的用法就不演示了，
其他功能
最后順便介紹下其他比較基礎的功能，
源集群和目標集群partition保持同步
- 訊息的磁區和排序，源集群和目標集群都會保持一樣
- 目標集群的磁區數與源集群磁區保持一樣
- 目標集群只會有一個topic與源集群topic對應
- 目標集群只會有一個磁區與源集群的磁區對應
- 目標集群的partition i對應源集群partition i
說白了就是源集群和目標集群的partition和訊息會盡量保持一致，當然可能會有重復訊息的情況，因為目前還不指定exactly-once，據說后續版本會有（2.4版本以后），
同步topic增加前綴
mm1有一個缺陷，因為mm1備份資料的時候，源集群和目標集群的topic名稱都是一樣的，所以可能出現兩個集群的訊息無限遞回的情況（就是兩個名稱相同的topic，一條訊息a傳b，b再傳a，回圈往復），mm2解決這個缺陷，采用了給topic加一個前綴的方式，如果是兩個集群相互備份，那么有前綴的topic的訊息，是不會備份的，
同步配置和acl
mm1的時候，配置資訊和topic acl相關的資訊是不會同步的，這會給集群管理帶來一定的困難，mm2解決了這個問題，即源集群的配置和acl都會自動同步到目標集群中，
說完功能，最后再介紹下部署方式，
部署方式
目前主要支持三種部署方式
- mm2專用集群部署：無需依賴kafka connect，mm2已經提供了一個driver可以單獨部署mm2集群，僅需一條命令就可以啟動：./bin/connect-mirror-maker.sh mm2.properties
- 依賴kafka connect集群部署：需要先啟動kafka connect集群模式，然后手動啟動每個mm2相關的connector，相對比較繁瑣，適合已經有kafka connect集群的場景，
- 依賴kafka connect單機部署：需要在組態檔中配置好各個connector，然后啟動Kafka connect單機服務，不過這種方式便捷性不如mm2專用集群模式，穩定性不如kafka connect 集群模式，適合測驗環境下部署，
mm2 相關的配置參照KIP-382，主要配置包括 source 和 target 的 broker 配置，hearbeat ，checkpoint 功能是否啟用，同步時間間隔等，
mm2獨立集群部署
要部署mm2集群相對比較簡單，只需要先在config/mm2.properties寫個組態檔：
# 指定兩個集群，以及對應的host
clusters = us-west, us-east
us-west.bootstrap.servers = host1:9092
us-east.bootstrap.servers = host2:9092
# 指定同步備份的topic & consumer group，支持正則
topics = .*
groups = .*
emit.checkpoints.interval.seconds = 10
# 指定復制鏈條，可以是雙向的
us-west->us-east.enabled = true
# us-east->us-west.enabled = true # 雙向，符合條件的兩個集群的topic會相互備份
# 可以自定義一些配置
us-west.offset.storage.topic = mm2-offsets
# 也可以指定是否啟用哪個鏈條的hearbeat，默認是雙向hearbeat的
us-west->us-east.emit.heartbeats.enabled = false
然后使用一條命令就可以啟動了，./bin/connect-mirror-maker.sh mm2.properties，啟動后用jps觀察行程，再list下topic，可以發現多了許多個topic，這種時候應該就啟動成功了，
順便說下，如果是使用kafka connect集群，那需要手動啟動每個connector，類似這樣：
PUT /connectors/us-west-source/config HTTP/1.1
{
"name": "us-west-source",
"connector.class": "org.apache.kafka.connect.mirror.MirrorSourceConnector",
"source.cluster.alias": "us-west",
"target.cluster.alias": "us-east",
"source.cluster.bootstrap.servers": "us-west-host1:9091",
"topics": ".*"
}
以上～
