關于顯示加載元件模塊及卸載的問題

問題起因是，在一次模塊卸載后，程式運行例外，遂對元件做一些測驗，

動態庫加載方式有兩種，隱式加載和顯示加載，隱式加載包含xxx.lib匯入庫，在程式執行之前由動態加載器完成所有加載；顯示加載則使用LoadLibrary方式；具體資料可參考《程式員的自我修養：鏈接，裝載與庫》一書，

動態庫頭檔案：

 1 #ifdef DYNAMICLIBRARYTEST_EXPORTS
 2 #define DYNAMICLIBRARYTEST_API __declspec(dllexport)
 3 #else
 4 #define DYNAMICLIBRARYTEST_API __declspec(dllimport)
 5 #endif
 6
 7 // 此類是從 dll 匯出的
 8 class DYNAMICLIBRARYTEST_API Base {
 9 public:
10     Base(void);
11
12     virtual int* virtualFunc();
13     virtual ~Base();
14
15
16     int a = 8;
17     int b = 9;
18     char c[10] = {'H','e', 'l', 'l', 'o', 'W', 'o', 'r', 'l', 'd' };
19     // TODO: 在此處添加方法，
20 };
21
22 class DYNAMICLIBRARYTEST_API Derive  : public Base
23 {
24 public:
25     Derive(void);
26     int* normalFunc()
27     {
28         return nullptr;
29     }
30
31     int* virtualFunc() override;
32      ~Derive();
33     // TODO: 在此處添加方法，
34 };
35
36 extern "C" DYNAMICLIBRARYTEST_API int i_global;
37
38 extern "C" DYNAMICLIBRARYTEST_API double d_global;
39
40 extern "C" DYNAMICLIBRARYTEST_API char c_global[6];
41
42 extern "C" DYNAMICLIBRARYTEST_API int func1(void);
43 extern "C" DYNAMICLIBRARYTEST_API Derive* createDerive();

 動態庫實作檔案：

 1 // DynamicLibraryTest.cpp : 定義 DLL 的匯出函式，
 2 //
 3
 4 #include "DynamicLibraryTest.h"
 5 // 這是匯出變數的一個示例
 6 DYNAMICLIBRARYTEST_API int i_global = 1;
 7 int i_global_1 = 9;
 8 DYNAMICLIBRARYTEST_API double d_global = 2 ;
 9 DYNAMICLIBRARYTEST_API char c_global[6] = {'G', 'l','o', 'b', 'a', 'l'};
10
11 // 這是匯出函式的一個示例，
12 DYNAMICLIBRARYTEST_API int func1(void)
13 {
14     return -1;
15 }
16
17 Derive * createDerive()
18 {
19     return new Derive;
20 }
21
22 Base::Base()
23 {
24     return;
25 }
26
27
28 int* Base::virtualFunc()
29 {
30     return nullptr;
31 }
32
33 Base::~Base()
34 {
35 }
36
37 Derive::Derive(void)
38 {
39 }
40
41 int* Derive::virtualFunc()
42 {
43     int c = a + b;
44     c--;
45     return new int[10];
46 }
47
48 Derive::~Derive()
49 {
50 }

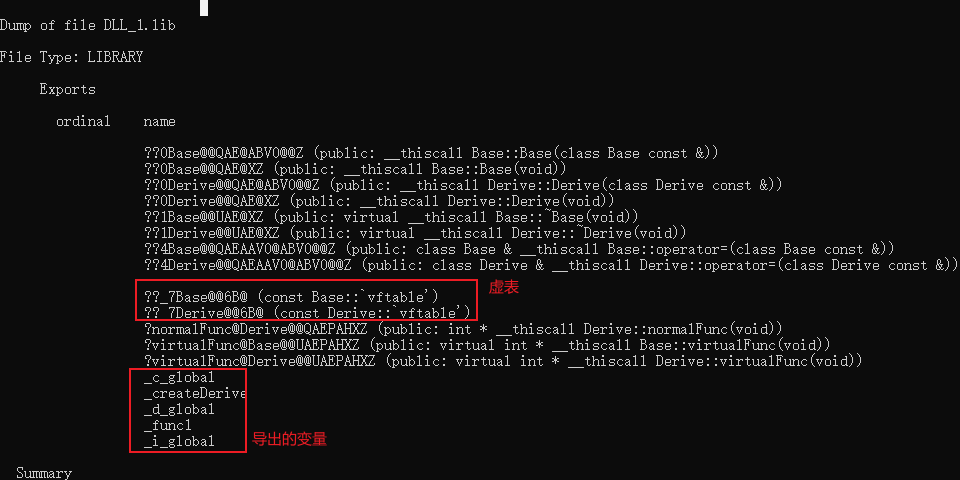

查看匯出符號：

 可以看到匯出的變數命名比較正常，這是因為是以C風格匯出的，不然就是C++的詭異風格修飾，

主程式實作：project.cpp

 1 // project.cpp : 此檔案包含 "main" 函式，程式執行將在此處開始并結束，
 2 //
 3
 4 #include <iostream>
 5 #include "DynamicLibraryTest.h"
 6 #include <Windows.h>
 7
 8 #define LIBNAME "C:/Users/Admin/source/repos/DynamicLibraryTest/Release/DLL_1.dll"
 9
10 typedef int*(*NormalFunc)();
11 typedef Derive*(*CreateDerive)();
12 int main()
13 {
14     const char* szStr = LIBNAME;
15     WCHAR wszClassName[256];
16     memset(wszClassName, 0, sizeof(wszClassName));
17     MultiByteToWideChar(CP_ACP, 0, szStr, strlen(szStr) + 1, wszClassName, sizeof(wszClassName) / sizeof(wszClassName[0]));
18     HMODULE hmodule = ::LoadLibrary(wszClassName);
19     if (NULL == hmodule)
20     {
21         printf("LoadLibrary failed/n");
22         return -1;
23     }
24
25     CreateDerive funcDerive = (CreateDerive)GetProcAddress(hmodule, "createDerive");
26     NormalFunc nor = (NormalFunc)GetProcAddress(hmodule, "?normalFunc@Derive@@QAEPAHXZ");
27     Derive* d = funcDerive();//分配在堆上
28     Derive* d2 = funcDerive();
29     //d->normalFunc();//不能直接呼叫非虛函式
30     //本模塊保存了一份虛表地址在堆上，每次訪問虛函式，通過堆上的保存的虛表地址查找真正的虛表，
31     //而虛表保存在映射區域（dll模塊的全域常量區，不過映射的資料區域為備份），隨著模塊的卸載，該映射區域也會消失，導致訪問例外，
32     //至于為什么顯示加載dll的方式不能呼叫非虛函式，是因為呼叫這種函式不需要查虛表，直接調函式地址，但該函式匯出名字經過修飾，
33     //會造成無法決議的參考; 子類和父類都有一套虛表，存的是各自的函式地址，
34     int* vb = d->virtualFunc();//ecx暫存器保存的是this指標，即d；
35     d2->a = 2;
36     _asm
37     {
38         mov ecx, dword ptr[d2];
39     }
40     nor();//此時呼叫的是d2的成員函式，
41     delete d;
42     int *local = new int[10];
43     vb[0] = 1;
44     local[0] = 2;
45     int c = vb[0] + local[0];
46
47     ::FreeLibrary(hmodule);
48     //int* va = d->virtualFunc();//報錯
49     return 0;
50 }

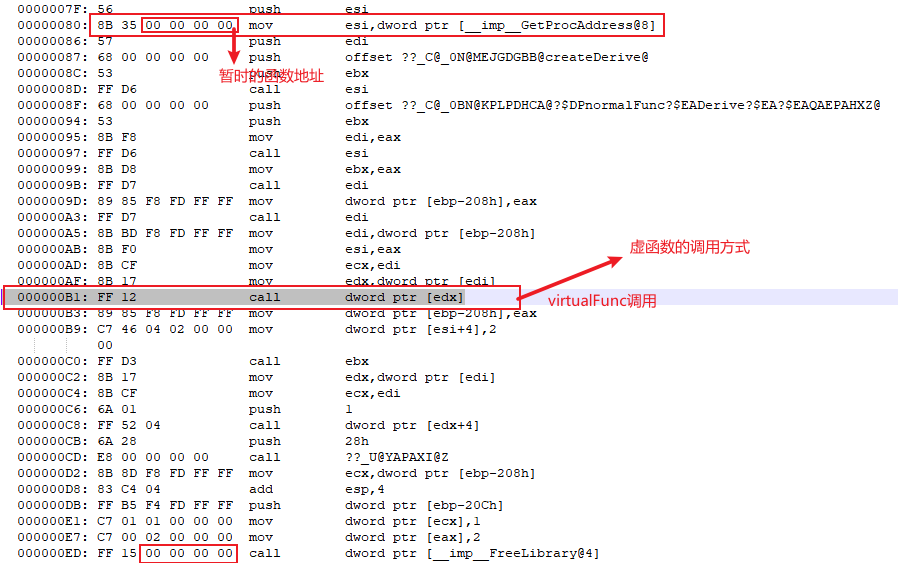

 顯示加載后，得到類物件d，是不能直接通過該物件呼叫其非虛成員函式的（鏈接不通過），但是能直接呼叫虛函式，問題是因為呼叫虛函式是要查虛表的，下圖是project.obj的main部分反匯編代碼：

 可以看到對于一般的函式呼叫會生成函式符號，相當于一個占位標記，該符號地址在鏈接前，用默認地址00 00 00 00 代替（32位機器下），在執行鏈接后，該默認地址會修改為正確的位置，

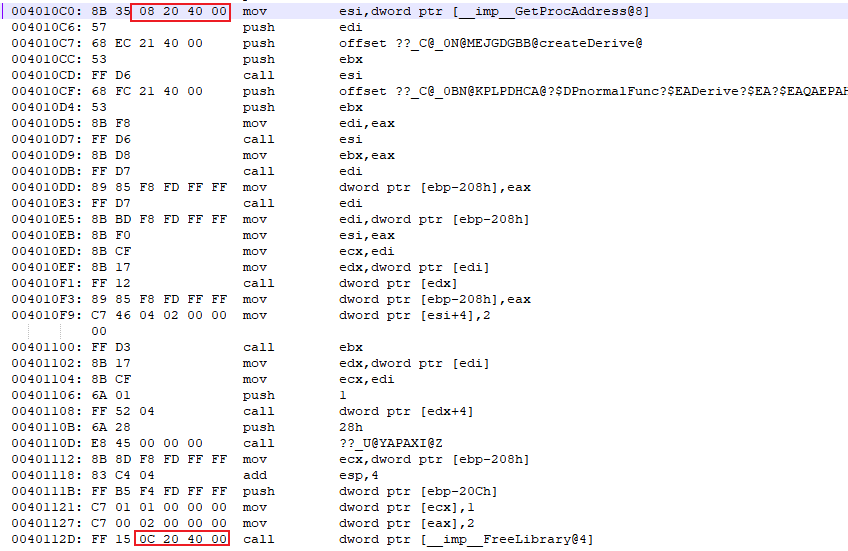

鏈接后的main部分反編譯代碼：

 回到之前的那個問題，為什么一般的成員函式不能直接呼叫，因為找不到符號（無法決議的參考符號），會導致鏈接不過，

 第一，匯出該符號（整個類都是匯出的話，該成員函式自然也是匯出的），第二，該符號的名字要寫對；

NormalFunc nor = (NormalFunc)GetProcAddress(hmodule, "?normalFunc@Derive@@QAEPAHXZ");

強行獲取該方法，那么又有一個問題，這個函式該怎么呼叫？對于任意一個成員函式來講，呼叫會存在一個this指標，直接呼叫會出現奇怪的現象，其實通常呼叫成員函式，從匯編的角度，會將this指標賦值給ecx暫存器，接著呼叫該函式，

 上圖可以看到ecx與this的關系，通過證實nor（）執行的確實是d2的成員函式，

接著下一個問題，卸載模塊后，在該模塊申請的堆記憶體資料還在不在？以及能不能繼續呼叫該模塊的成員函式，

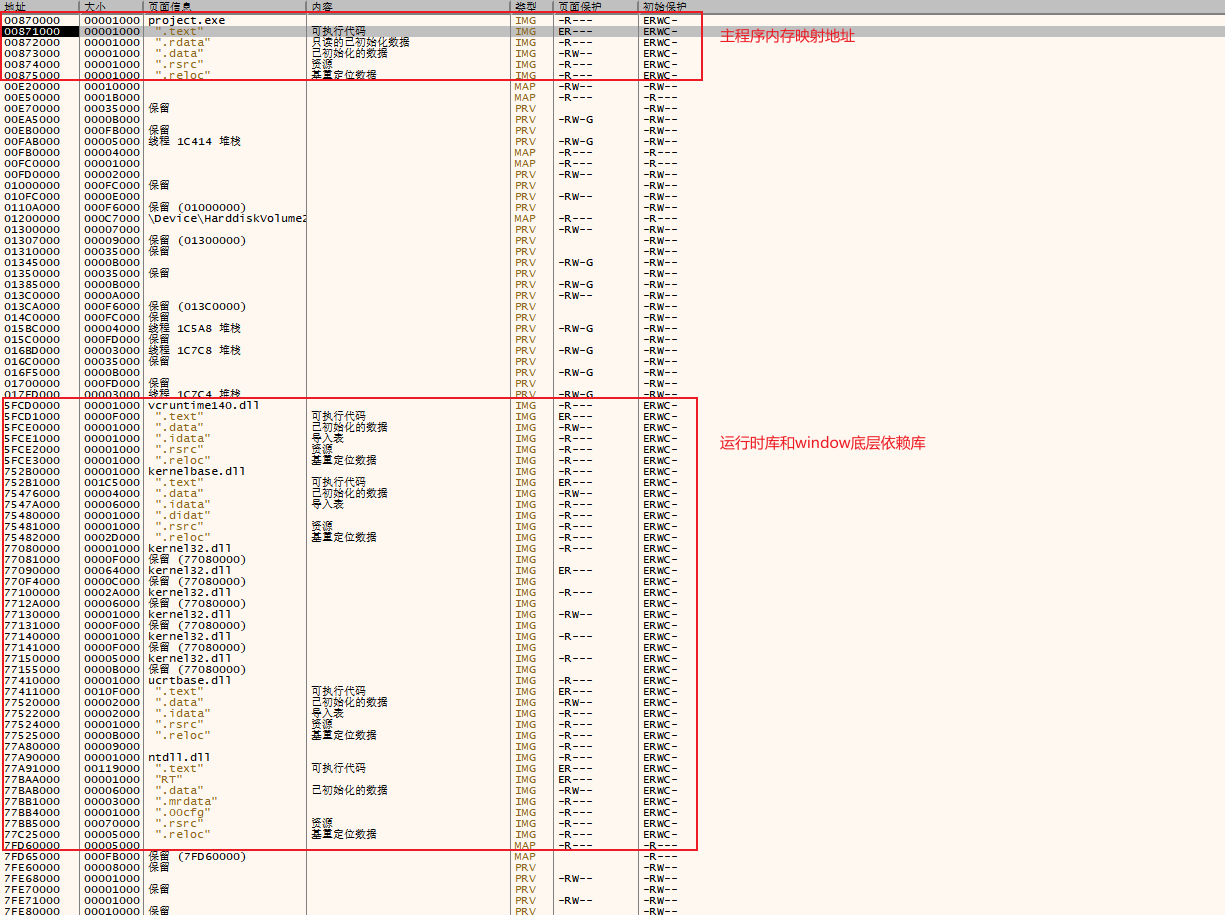

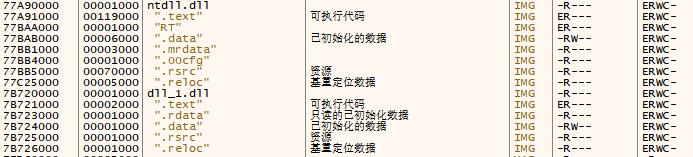

下圖先給出該行程的記憶體布局（x64Dbg反編譯工具）：

 執行完LoadLibrary后的記憶體布局：

 可以看到dll_1映射到了某個記憶體地址，

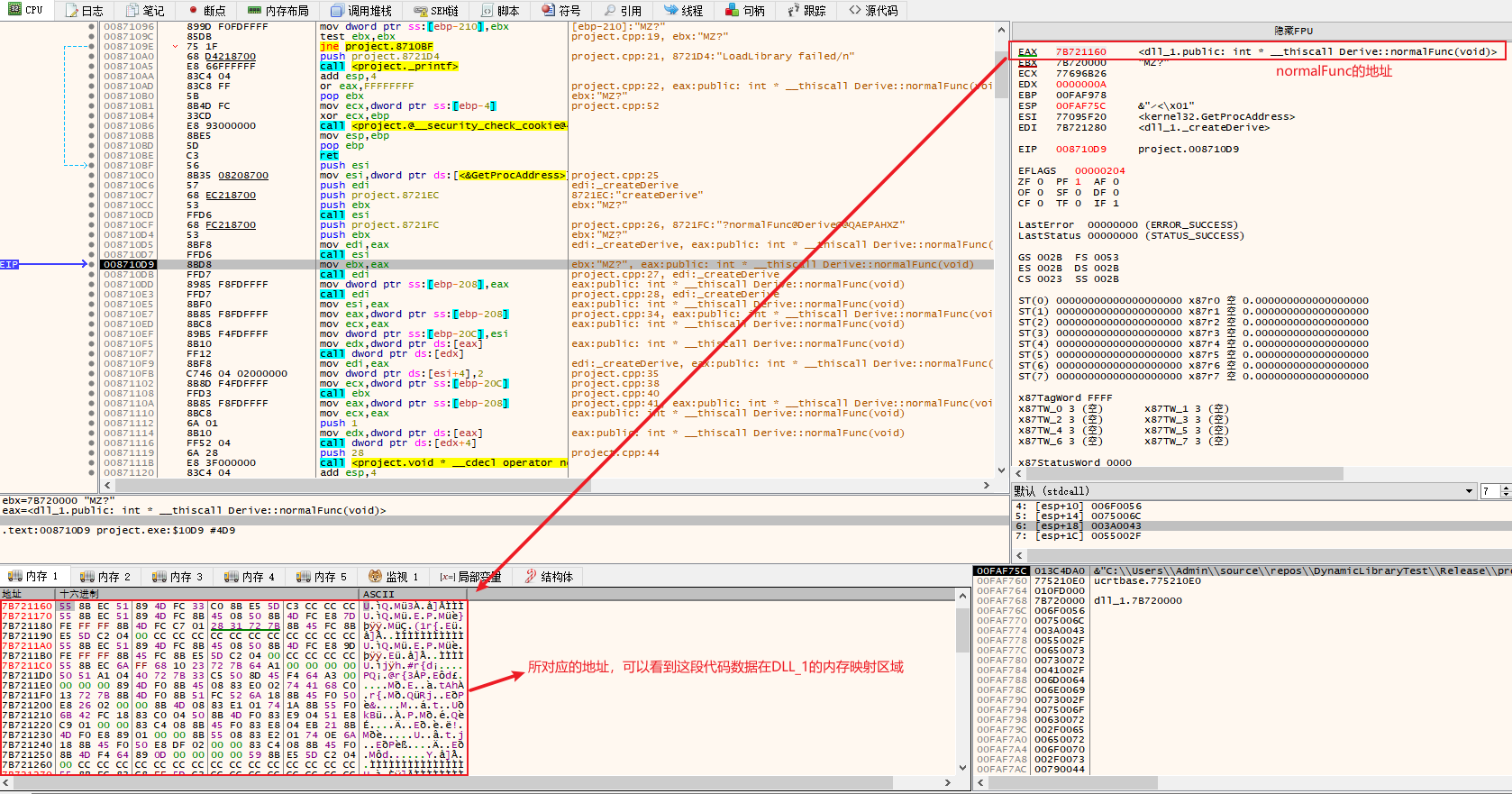

 查看dll中normalFunc的函式地址：

 對應于dll的代碼段映射區域，

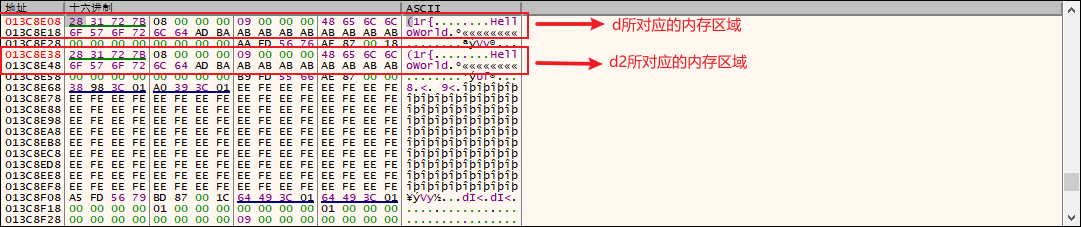

查看d和d2的記憶體區域：

 可以看到這兩個變數所對應的首4位元組值是一樣的，這就是虛表地址，

轉到虛表地址：

 發現該虛表存盤在DLL_1的記憶體區域“.rdata ”段（從前面的記憶體布局看出），

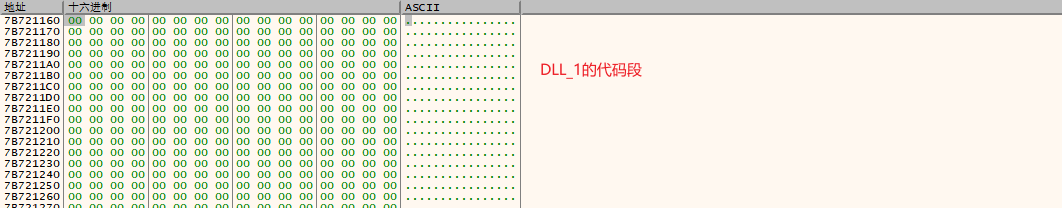

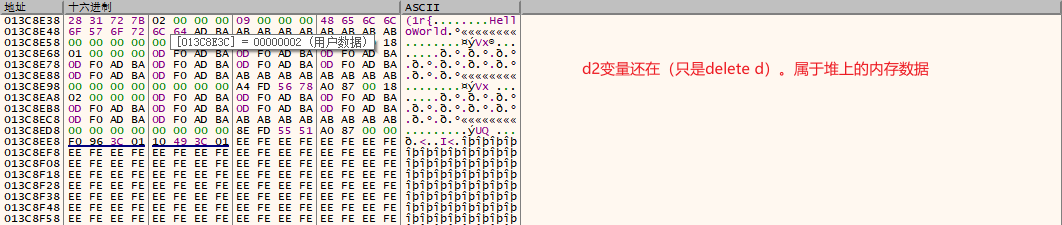

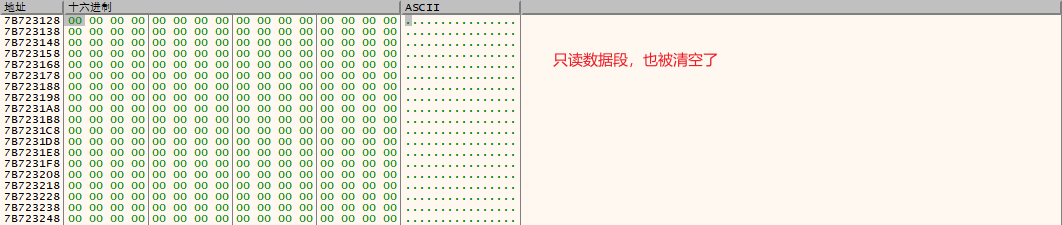

那么當真個DLL被卸載時發生了什么？執行完Freelibrary后：

 那么顯而易見，卸載dll模塊后，變數d2是不能呼叫任何函式的，因為此時地址都清空了，包括虛函式，虛表不存在，而d2這個變數所對應的記憶體空間依然存在，但是意味著該類物件沒法呼叫解構式，造成記憶體泄漏，

其實，在dll申請的記憶體，最好在該dll里釋放，不然會出現奇怪的現象，

，，，待續
