1 智能家庭專案
智能家庭專案：
1) 智能家庭包括各種設備，鬧鐘、咖啡機、電視機、窗簾 等
2) 主人要看電視時，各個設備可以協同作業，自動完成看電視的準備作業，比如流程為：鬧鈴響起->咖啡機開始做咖啡->窗簾自動落下->電視機開始播放
傳統方案解決智能家庭管理問題
2 傳統的方式的問題分析
1) 當各電器物件有多種狀態改變時，相互之間的呼叫關系會比較復雜
2) 各個電器物件彼此聯系，你中有我，我中有你，不利于松耦合.
3) 各個電器物件之間所傳遞的訊息(引數)，容易混亂
4) 當系統增加一個新的電器物件時，或者執行流程改變時，代碼的可維護性、擴展性都不理想考慮中介者模式

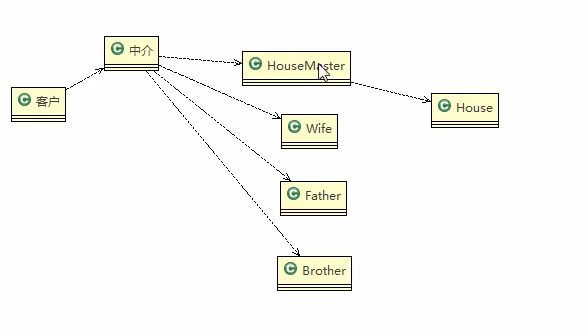

3 中介者模式基本介紹
基本介紹
1) 中介者模式（Mediator Pattern），用一個中介物件來封裝一系列的物件互動，中介者使各個物件不需要顯式地相互參考，從而使其耦合松散，而且可以獨立地改變它們之間的互動
2) 中介者模式屬于行為型模式，使代碼易于維護
3) 比如 MVC 模式，C（Controller 控制器）是 M（Model 模型）和 V（View 視圖）的中介者，在前后端互動時起到了中間人的作用

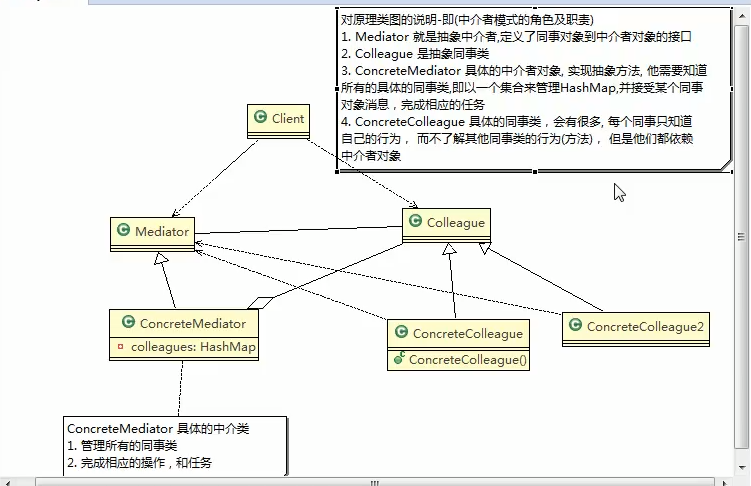

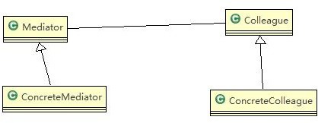

4 中介者模式的原理類圖
? 對原理類圖的說明-即(中介者模式的角色及職責)
1) Mediator 就是抽象中介者,定義了同事物件到中介者物件的介面
2) Colleague 是抽象同事類
3) ConcreteMediator 具體的中介者物件, 實作抽象方法, 他需要知道所有的具體的同事類,即以一個集合來管理
HashMap,并接受某個同事物件訊息，完成相應的任務
4) ConcreteColleague 具體的同事類，會有很多, 每個同事只知道自己的行為， 而不了解其他同事類的行為(方法)， 但是他們都依賴中介者物件
5 中介者模式應用實體-智能家庭管理
1) 應用實體要求
完成前面的智能家庭的專案，使用中介者模式

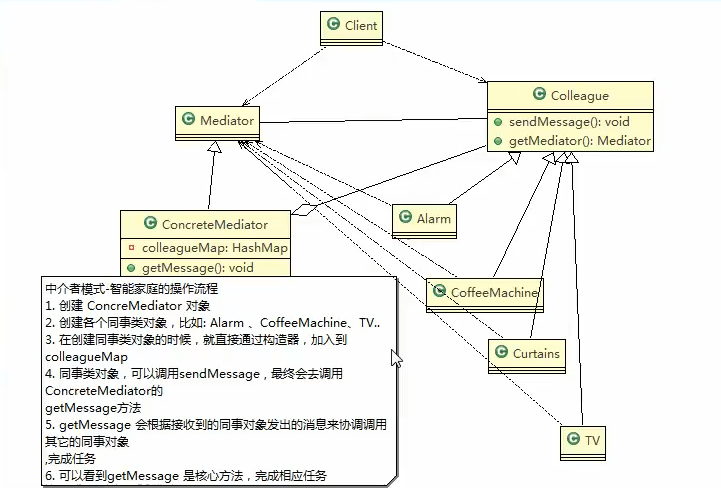

2) 思路分析和圖解（類圖）

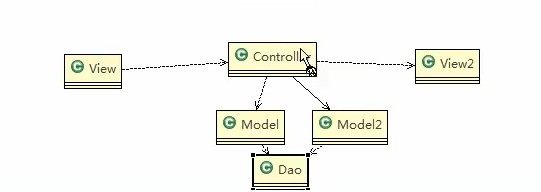

3）MVC中的中介者思想
4）代碼實作
package mediator; public abstract class Mediator { //將給中介者物件，加入到集合中 public abstract void Register(String colleagueName, Colleague colleague); //接收訊息, 具體的同事物件發出 public abstract void GetMessage(int stateChange, String colleagueName); public abstract void SendMessage(); }
package mediator; //同事抽象類 public abstract class Colleague { private Mediator mediator; public String name; public Colleague(Mediator mediator, String name) { this.mediator = mediator; this.name = name; } public Mediator GetMediator() { return this.mediator; } public abstract void SendMessage(int stateChange); }
package mediator; //具體的同事類 public class Alarm extends Colleague { //構造器 public Alarm(Mediator mediator, String name) { super(mediator, name); //TODO Auto-generated constructor stub //在創建 Alarm 同事物件時，將自己放入到 ConcreteMediator 物件中[集合] mediator.Register(name, this); } public void SendAlarm(int stateChange) { SendMessage(stateChange); } @Override public void SendMessage(int stateChange) { //TODO Auto-generated method stub //調 用 的 中 介 者 對 象 的 getMessage this.GetMediator().GetMessage(stateChange, this.name); } }
package mediator; public class CoffeeMachine extends Colleague { public CoffeeMachine(Mediator mediator, String name) { super(mediator, name); // TODO Auto-generated constructor stub mediator.Register(name, this); } @Override public void SendMessage(int stateChange) { // TODO Auto-generated method stub this.GetMediator().GetMessage(stateChange, this.name); } public void StartCoffee() { System.out.println("It's time to startcoffee!"); } public void FinishCoffee() { System.out.println("After 5 minutes!"); System.out.println("Coffee is ok!"); SendMessage(0); } }
package mediator; public class Curtains extends Colleague { public Curtains(Mediator mediator, String name) { super(mediator, name); } @Override public void SendMessage(int stateChange) { // this.name); } public void UpCurtains() { System.out.println("I am holding Up Curtains!"); } }
package mediator; public class TV extends Colleague { public TV(Mediator mediator, String name) { super(mediator, name); mediator.Register(name, this); } @Override public void SendMessage(int stateChange) { } public void StartTv() { } public void StopTv() { } }
package mediator; import java.util.HashMap; //具體的中介者類 public class ConcreteMediator extends Mediator { //集合，放入所有的同事物件 private HashMap<String, Colleague> colleagueMap; private HashMap<String, String> interMap; public ConcreteMediator() { colleagueMap = new HashMap<String, Colleague>(); interMap = new HashMap<String, String>(); } @Override public void Register(String colleagueName, Colleague colleague) { // TODO Auto-generated method stub colleagueMap.put(colleagueName, colleague); // TODO Auto-generated method stub if (colleague instanceof Alarm) { interMap.put("Alarm", colleagueName); } else if (colleague instanceof CoffeeMachine) { interMap.put("CoffeeMachine", colleagueName); } else if (colleague instanceof TV) { interMap.put("TV", colleagueName); } else if (colleague instanceof Curtains) { interMap.put("Curtains", colleagueName); } } //具體中介者的核心方法 //1. 根據得到訊息，完成對應任務 //2. 中介者在這個方法，協調各個具體的同事物件，完成任務 @Override public void GetMessage(int stateChange, String colleagueName) { // TODO Auto-generated method stub //處理鬧鐘發出的訊息 if (colleagueMap.get(colleagueName) instanceof Alarm) { if (stateChange == 0) { ((CoffeeMachine) (colleagueMap.get(interMap.get("CoffeeMachine")))).StartCoffee(); ((TV) (colleagueMap.get(interMap.get("TV")))).StartTv(); } else if (stateChange == 1) { ((TV) (colleagueMap.get(interMap.get("TV")))).StopTv(); } } else if (colleagueMap.get(colleagueName) instanceof CoffeeMachine) { ((Curtains) (colleagueMap.get(interMap.get("Curtains")))).UpCurtains(); } else if (colleagueMap.get(colleagueName) instanceof TV) {// 如果 TV 發現訊息 } else if (colleagueMap.get(colleagueName) instanceof Curtains) { //如果是以窗簾發出的訊息，這里處理... } } @Override public void SendMessage() { // TODO Auto-generated method stub } }
package mediator; public class Client { public static void main(String[] args) { //創建一個中介者物件 Mediator mediator = new ConcreteMediator(); //創建 Alarm 并且加入到 ConcreteMediator 物件的 HashMap Alarm alarm = new Alarm(mediator, "alarm"); //創建了 CoffeeMachine 物件，并 且加入到 ConcreteMediator 物件的 HashMap CoffeeMachine coffeeMachine = new CoffeeMachine(mediator, "coffeeMachine"); //創建 Curtains , 并 且加入到 ConcreteMediator 物件的 HashMap Curtains curtains = new Curtains(mediator, "curtains"); TV tV = new TV(mediator, "TV"); //讓鬧鐘發出訊息 alarm.SendAlarm(0); coffeeMachine.FinishCoffee(); alarm.SendAlarm(1); } }
6 中介者模式的注意事項和細節
1) 多個類相互耦合，會形成網狀結構, 使用中介者模式將網狀結構分離為星型結構，進行解耦
2) 減少類間依賴，降低了耦合，符合迪米特原則
3) 中介者承擔了較多的責任，一旦中介者出現了問題，整個系統就會受到影響
4)如果設計不當，中介者物件本身變得過于復雜，這點在實際使用時，要特別注意
僅供參考，有錯誤還請指出！
有什么想法，評論區留言，互相指教指教，
