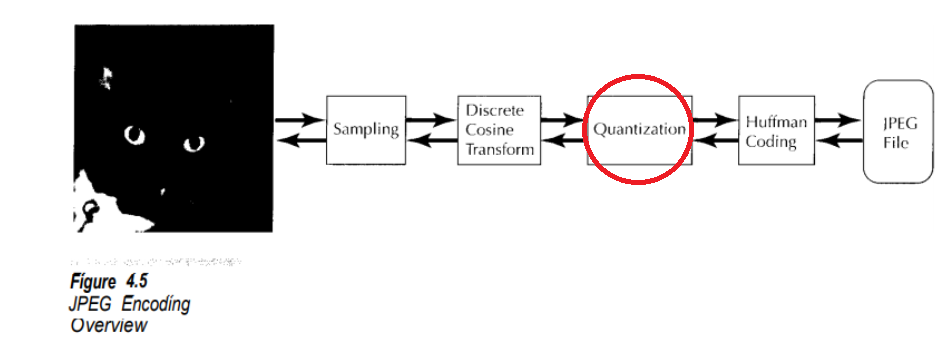

　　JPG編碼的第3步是量化，對于經過離散余弦變化后的8*8block的資料，我們要對這8*8的資料進行量化，在JPEG中量化就是對資料V除以某個數Q，得到round(V/Q)代替原來的資料，然后在JPG解碼的時候再乘以M得到V，

       需要注意的是，量化會丟失圖片精度，而且是不可逆的，

       M的大小同時也影響壓縮的效果，M越大壓縮效果越好，但是圖片精度損失越大，

圖片參考自"Compressed Image File Formats JPEG, PNG, GIF, XBM, BMP - John Miano"[1]

1.JPEG的量化程序

首先我們會有一個8*8的量化表，這個表可以自定義，也可以用JPEG標準提供的量化表，

直接用我們的8*8的Block資料，除以對應的QuantizationTable的資料即可，

const Block QUANTIZATION_TABLE_Y = {16,  11,  10,  16,  24,   40,   51,   61,
                                    12,  12,  14,  19,  26,   58,   60,   55,
                                    14,  13,  16,  24,  40,   57,   69,   56,
                                    14,  17,  22,  29,  51,   87,   80,   62,
                                    18,  22,  37,  56,  68,   109,  103,  77,
                                    24,  35,  55,  64,  81,   104,  113,  92,
                                    49,  64,  78,  87,  103,  121,  120,  101,
                                    72,  92,  95,  98,  112,  100,  103,  99  };

const Block QUANTIZATION_TABLE_CBCR = { 17,  18,  24,  47,  99, 99,  99,  99,
                                        18,  21,  26,  66,  99, 99,  99,  99,
                                        24,  26,  56,  99,  99, 99,  99,  99,
                                        47,  66,  99,  99,  99, 99,  99,  99,
                                        99,  99,  99,  99,  99, 99,  99,  99,
                                        99,  99,  99,  99,  99, 99,  99,  99,
                                        99,  99,  99,  99,  99, 99,  99,  99,
                                        99,  99,  99,  99,  99, 99,  99,  99  };

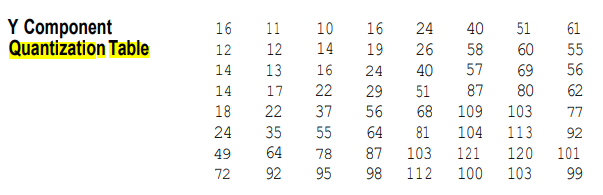

量化表





假設我們的資料如左下，量化表如右下.



 則round(V / A)就是我們需要的值了



2.代碼

void JPG::quantization() {
    for (uint i = 0; i < mcuHeight; i++) {
        for (uint j = 0; j < mcuWidth; j++) {
            MCU& currentMCU = data[i * mcuWidth + j];
            //iterate over 每一個component Y, cb cr
            for (uint componentID = 1; componentID <= 3; componentID++) {
                //遍歷block
                for(uint ii = 0; ii < getVerticalSamplingFrequency(componentID); ii++) {
                    for(uint jj = 0; jj < getHorizontalSamplingFrequency(componentID); jj++) {
                        Block& currentBlock = currentMCU[componentID][ii * getHorizontalSamplingFrequency(componentID) + jj];
                        const Block& quantizationTable = getQuantizationTableByID(componentID);
                        //這一步就是對64個像素進行量化
                        for(uint index = 0; index < 64; index++) {
                             currentBlock[index] = currentBlock[index] / quantizationTable[index];
                        }
                    }
                }
            }
        }
    }
}

 以上全部的代碼在https://github.com/Cheemion/JPEG_COMPRESS/tree/main/Day4

 完結

  Thanks for reading,

  Wish you have a good day.
