1 學校 OA 系統的采購審批專案：需求是

采購員采購教學器材

1) 如果金額小于等于 5000, 由教學主任審批（0<=x<=5000）

2) 如果金額小于等于 10000, 由院長審批 (5000<x<=10000)

3) 如果金額小于等于 30000, 由副校長審批 (10000<x<=30000)

4) 如果金額超過 30000 以上，有校長審批 ( 30000<x)

請設計程式完成采購審批專案

2 傳統方案解決 OA 系統審批，傳統的設計方案(類圖）

3 傳統方案解決 OA 系統審批問題分析

1) 傳統方式是：接收到一個采購請求后，根據采購金額來呼叫對應的 Approver (審批人)完成審批，

2) 傳統方式的問題分析 : 客戶端這里會使用到分支判斷(比如 switch) 來對不同的采購請求處理，這樣就存在如下問題 (1) 如果各個級別的人員審批金額發生變化，在客戶端的也需要變化 (2) 客戶端必須明確的知道有多少個審批級別和訪問

3) 這樣對一個采購請求進行處理和 Approver (審批人) 就存在強耦合關系，不利于代碼的擴展和維護

4) 解決方案 =》職責鏈模式

4 職責鏈模式基本介紹

基本介紹

1) 職責鏈模式（Chain of Responsibility Pattern）, 又叫責任鏈模式，為請求創建了一個接收者物件的鏈(簡單示意圖)，這種模式對請求的發送者和接收者進行解耦，

2) 職責鏈模式通常每個接收者都包含對另一個接收者的參考，如果一個物件不能處理該請求，那么它會把相同的請求傳給下一個接收者，依此類推，

3) 這種型別的設計模式屬于行為型模式

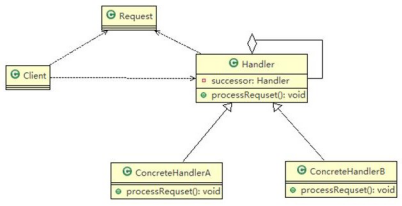

5 職責鏈模式的原理類圖

對原理類圖的說明-即(職責鏈模式的角色及職責)

1) Handler : 抽象的處理者, 定義了一個處理請求的介面, 同時含義另外 Handler

2) ConcreteHandlerA , B 是具體的處理者, 處理它自己負責的請求，可以訪問它的后繼者(即下一個處理者), 如果可以處理當前請求，則處理，否則就將該請求交個后繼者去處理，從而形成一個職責鏈

3) Request ，含義很多屬性，表示一個請求

6 職責鏈模式解決 OA 系統采購審批

1) 應用實體要求

撰寫程式完成學校 OA 系統的采購審批專案：需求采購員采購教學器材

如果金額小于等于 5000, 由教學主任審批

如果金額小于等于 10000, 由院長審批

如果金額小于等于 30000, 由副校長審批

如果金額超過 30000 以上，有校長審批

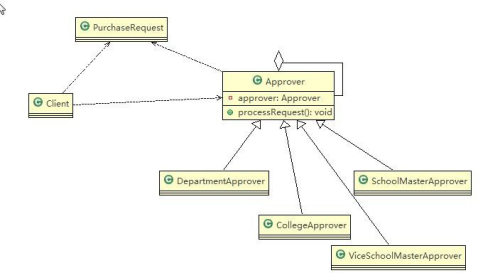

2)思路分析和圖解(類圖)

3)代碼實作

package com.lin.responsibilitychain;

public class PurchaseRequest {

    private int type;
    private float price = 0.0f;
    private int id = 0;

    public PurchaseRequest(int type, float price, int id) {
        super();
        this.type = type;
        this.price = price;
        this.id = id;
    }

    public int getType() {
        return type;
    }

    public float getPrice() {
        return price;
    }

    public int getId() {
        return id;
    }

}

package com.lin.responsibilitychain;

public abstract class Approver {

    Approver approver;

    String name;

    public Approver(String name) {
        super();
        this.name = name;
    }

    // 下一個處理者
    public void setApprover(Approver approver) {
        this.approver = approver;
    }

    // 處理審判請求的方法，得到一個請求，處理是子類完成的，因此該方法是抽象的
    public abstract void processRequest(PurchaseRequest purchaseRequest);
}

package com.lin.responsibilitychain;

public class DepartmentApprover extends Approver{

    public DepartmentApprover(String name) {
        super(name);
        // TODO Auto-generated constructor stub
    }

    @Override
    public void processRequest(PurchaseRequest purchaseRequest) {
        // TODO Auto-generated method stub
        if(purchaseRequest.getPrice() <= 5000) {
            System.out.println("請求編號 id = " + purchaseRequest.getId() + "被" + this.name + "處理");
        } else {
            approver.processRequest(purchaseRequest);
        }
    }


}

package com.lin.responsibilitychain;

public class CollegeApprover extends Approver {

    public CollegeApprover(String name) {
        super(name);
        // TODO Auto-generated constructor stub
    }

    @Override
    public void processRequest(PurchaseRequest purchaseRequest) {
        if (purchaseRequest.getPrice() > 5000 && purchaseRequest.getPrice() <= 10000) {
            System.out.println("請求編號 id = " + purchaseRequest.getId() + "被" + this.name + "處理");
        } else {
            approver.processRequest(purchaseRequest);
        }
    }

}

package com.lin.responsibilitychain;

public class ViceSchoolMasterApprove extends Approver {
    public ViceSchoolMasterApprove(String name) {
        super(name);
        // TODO Auto-generated constructor stub
    }

    @Override
    public void processRequest(PurchaseRequest purchaseRequest) {
        if (purchaseRequest.getPrice() > 10000 && purchaseRequest.getPrice() <= 30000) {
            System.out.println("請求編號 id = " + purchaseRequest.getId() + "被" + this.name + "處理");
        } else {
            approver.processRequest(purchaseRequest);
        }
    }

}

package com.lin.responsibilitychain;

public class SchoolMasterApprover extends Approver {
    public SchoolMasterApprover(String name) {
        super(name);
        // TODO Auto-generated constructor stub
    }

    @Override
    public void processRequest(PurchaseRequest purchaseRequest) {
        if (purchaseRequest.getPrice() > 30000) {
            System.out.println("請求編號 id = " + purchaseRequest.getId() + "被" + this.name + "處理");
        } else {
            approver.processRequest(purchaseRequest);
        }
    }

}

package com.lin.responsibilitychain;

public class Client {

    public static void main(String[] args) {
        PurchaseRequest purchaseRequest = new PurchaseRequest(1, 31000, 1);

        DepartmentApprover departmentApprover = new DepartmentApprover("張主任");
        CollegeApprover collegeApprover = new CollegeApprover("林院長");
        ViceSchoolMasterApprove viceSchoolMasterApprove = new ViceSchoolMasterApprove("李副校長");
        SchoolMasterApprover schoolMasterApprover = new SchoolMasterApprover("王校長");

        // 需要將各個審批級別的下一個設定好(環狀)
        departmentApprover.setApprover(collegeApprover);
        collegeApprover.setApprover(viceSchoolMasterApprove);
        viceSchoolMasterApprove.setApprover(schoolMasterApprover);
        schoolMasterApprover.setApprover(departmentApprover);

        departmentApprover.processRequest(purchaseRequest);
    }
}

7 職責鏈模式在 SpringMVC 框架應用的原始碼分析

1) SpringMVC-HandlerExecutionChain 類就使用到職責鏈模式

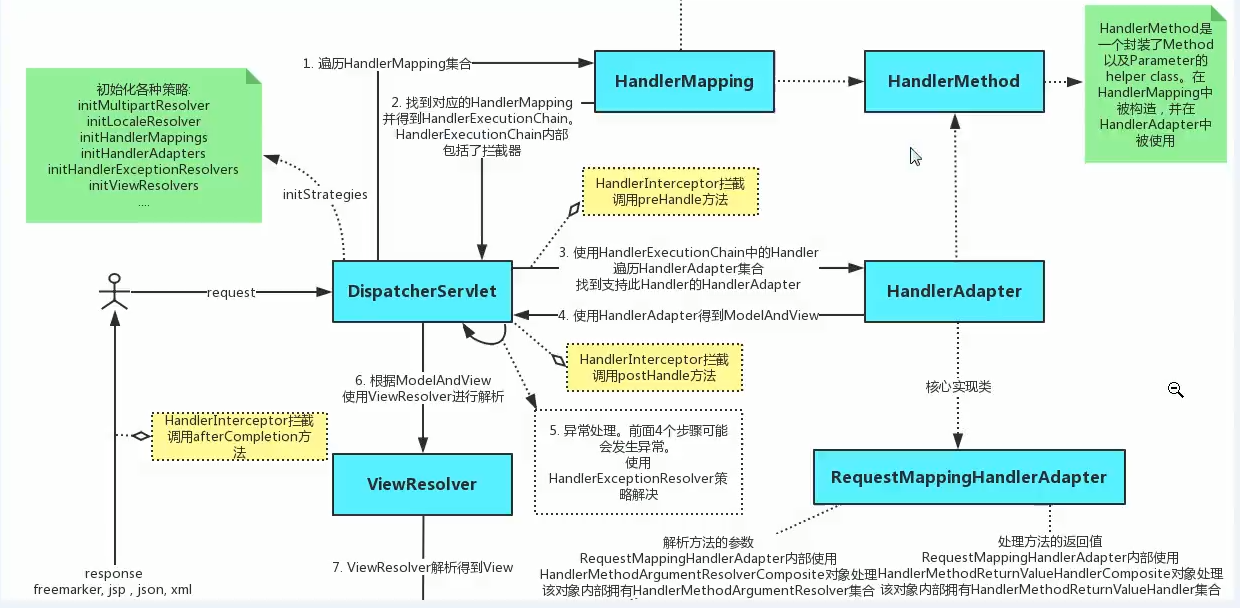

2) SpringMVC 請求流程簡圖

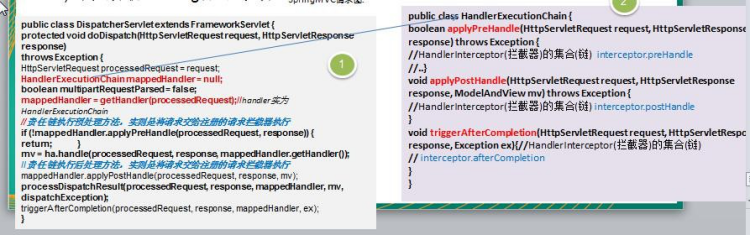

3) 代碼分析

4) 對原始碼總結

springmvc 請求的流程圖中，執行了攔截器相關方法 interceptor.preHandler 等等
在處理 SpringMvc 請求時，使用到職責鏈模式還使用到配接器模式
- HandlerExecutionChain 主要負責的是請求攔截器的執行和請求處理,但是他本身不處理請求，只是將請求分配給鏈上注冊處理器執行，這是職責鏈實作方式,減少職責鏈本身與處理邏輯之間的耦合,規范了處理流程
HandlerExecutionChain 維護了 HandlerInterceptor 的集合，可以向其中注冊相應的攔截器.

8 職責鏈模式的注意事項和細節

1) 將請求和處理分開，實作解耦，提高系統的靈活性

2) 簡化了物件，使物件不需要知道鏈的結構

3) 性能會受到影響，特別是在鏈比較長的時候，因此需控制鏈中最大節點數量，一般通過在 Handler 中設定一個最大節點數量，在 setNext()方法中判斷是否已經超過閥值，超過則不允許該鏈建立，避免出現超長鏈無意識地破壞系統性能

4) 除錯不方便，采用了類似遞回的方式，除錯時邏輯可能比較復雜

5) 最佳應用場景：有多個物件可以處理同一個請求時，比如：多級請求、請假/加薪等審批流程、Java Web 中 Tomcat

對 Encoding 的處理、攔截器

僅供參考，有錯誤還請指出！

有什么想法，評論區留言，互相指教指教，

覺得不錯的可以點一下右邊的推薦喲
