前言
一場疫情打亂了好多人的節奏，我也一樣，一不留神半年都快過去了，這期間雖說一直在鼓搗東西吧，不過確實是沒啥實質性的進展，索性就繼續把vtk的使用來完善下吧，
vtkRenderer
vtk的基類，也就是所有類基本繼承于vtkObjectBase，Renderer也是一樣，看下圖，其實看原始碼挺好的，可以學習學習別人的思想，借鑒下充實自己，
vtkRenderer個人理解就是個視窗渲染器，也是vtk的核心，沒了這玩意兒你沒法去操作你的vtkActor，你的vtkInteractorStyle也沒有掛載區域，具體的介紹也不多說，看資料看檔案吧（我也不會-,-||），
引入vtk視窗
在上一篇，工程到了能正常運行的地步，但是沒有引入vtk相關的，接下來就是把vtk視窗放置到自己的qt工程的時間了，

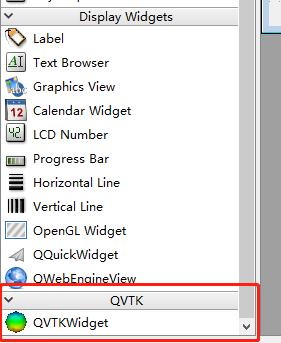

之前的配置中已經提到這個QVTKWidget，也就是vtk的視窗，至于怎么拖拖到哪看你自己，不會的可以先鼓搗下單純的qt吧，

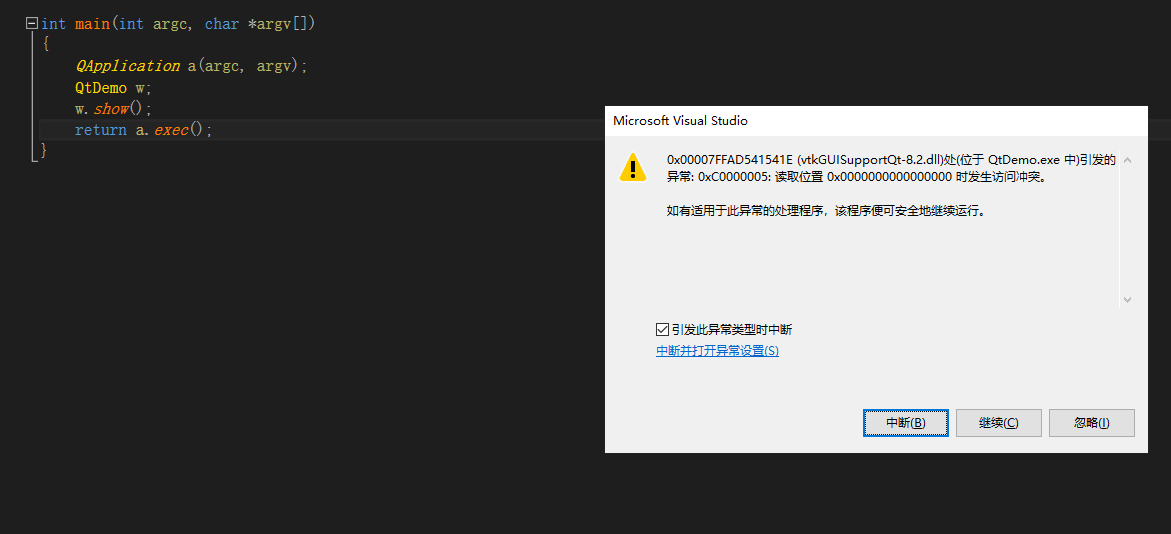

保存之后，我們先來運行程式看下效果，如果不出意外的話會跟我這顯示的一樣，

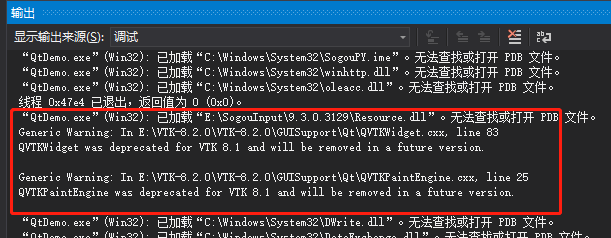

我們來看下輸出的資訊，
vtk的新版本不再是QVTKWidget，也就是說這玩意兒沒了，一番找資料后發現，哦，原來是改名字了，新版本改成了QVTKOpenGLWidget，更改ui檔案后我們再來運行程式，

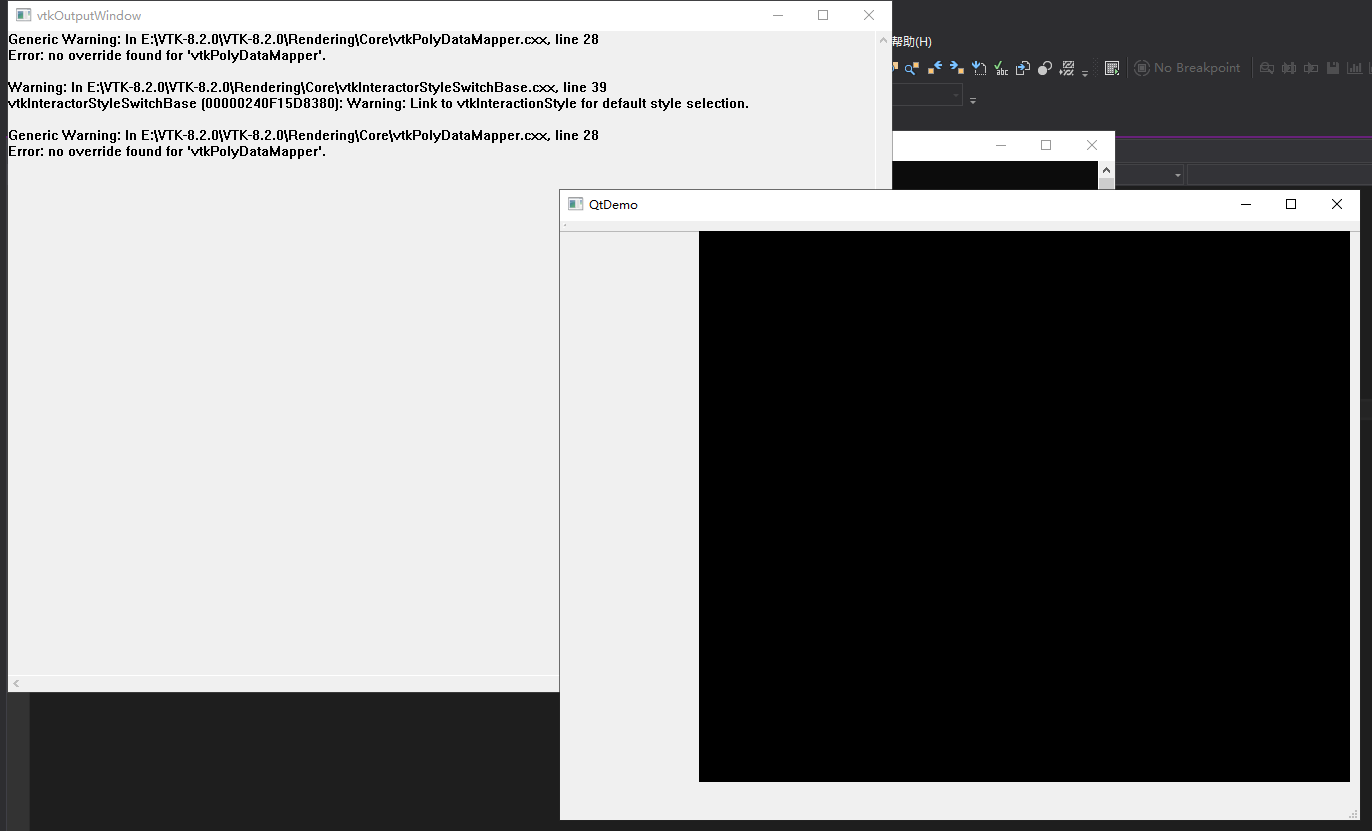

可以看到圖中的vtkOutputWindow，這個視窗是vtk內置的錯誤資訊彈框，也就是說有例外的時候回給你輸出資訊提示，但其實你在輸出一樣能看到只是沒有這個直觀而已，
回頭看這個例外資訊，也就是說沒有重寫vtkxxx，沒有系結事件機制什么的，我們在頭檔案加上下面這幾句，
#include "vtkAutoInit.h"
VTK_MODULE_INIT(vtkRenderingOpenGL2);
VTK_MODULE_INIT(vtkInteractionStyle);
VTK_MODULE_INIT(vtkRenderingFreeType);
錯誤是解決了，不過這個視窗黑壓壓的也不知道是干啥的，不用急我們來一段Demo，
vtkSmartPointer<vtkConeSource> coneSource =
vtkSmartPointer<vtkConeSource>::New();
coneSource->Update();
vtkSmartPointer<vtkPolyData> polyData =
https://www.cnblogs.com/AprilBlank/p/vtkSmartPointer::New();
polyData = coneSource->GetOutput();
vtkSmartPointer mapper =
vtkSmartPointer::New();
mapper->SetInputData(polyData);
vtkSmartPointer actor =
vtkSmartPointer::New();
actor->SetMapper(mapper);
vtkSmartPointer render =
vtkSmartPointer::New();
render->AddActor(actor);
render->SetBackground(0.3, 0.3, 0.3);
ui.qvtkWidget->GetRenderWindow()->AddRenderer(render);
vtkSmartPointer rwi =
vtkSmartPointer::New();
rwi->SetRenderWindow(ui.qvtkWidget->GetRenderWindow());
rwi->Initialize();
接下來簡單介紹下上面這段的意思，首先我們要先了解下opengl，大致知道模型從點到面到成像的程序，opengl教程地址，
首先我們創建一個Source，也就是點，面資料，通過DataMapper整理映射，然后Actor是模型的物體，至于Renderer就不多說了，RenderWindowInteractor是事件互動集合，也就是默認的互動事件，
引入對應的頭檔案之后，運行專案，不出意外的話就是下面的效果，
小結
真是不看不知道，竟然大半年都快過去了，這個學習記錄好久也沒更新了，但是在這段時間鼓搗的東西確實不少，回頭整理整理，下一步先整理下vtkCamera這個相機的玩意兒，
